Глава 19. Подушки безопасности



831

1). Демонтаж и установка.

См. рисунок 19-33.

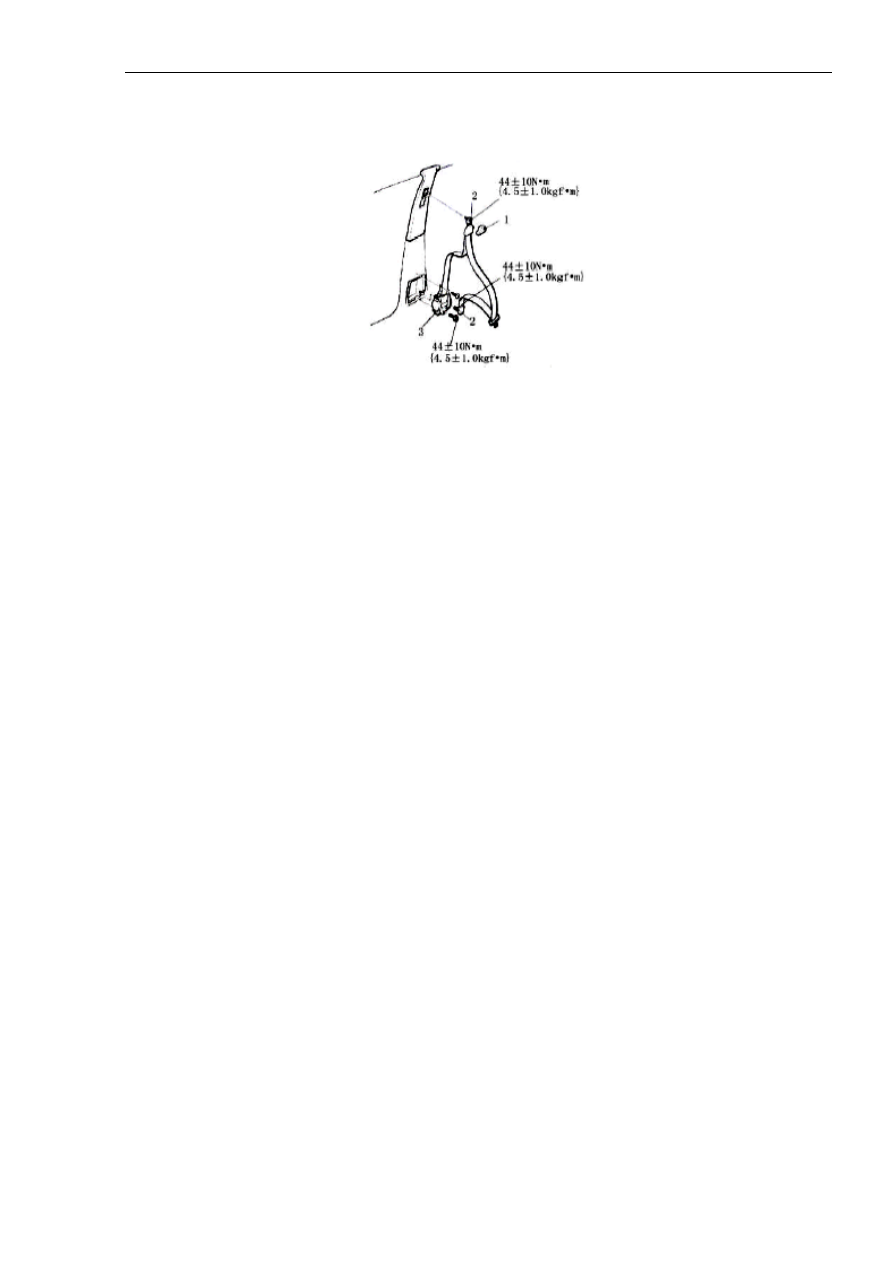

Рисунок 19-33.

Операции, выполняемые перед демонтажем:

1. Установить ключ в замке зажигания в положение ‘OFF’.

2. Отсоединить кабель от отрицательного контакта аккумулятора.

Последовательность демонтажа.

1. Крышка направляющей рамы окна.

2. Соединение наружного ремня безопасности.

3. Ремень безопасности с механизмом предварительного натяжения.

Последовательность установки.

1. Ремень безопасности с механизмом предварительного натяжения.

2. Соединение наружного ремня безопасности.

3. Крышка направляющей рамы окна.

Подсоединить кабель к отрицательному контакту аккумулятора.

2). Проверка.

1). Проверка механизма предварительного натяжения ремней
безопасности.

Выполнить проверку по следующим пунктам. В случае обнаружения любых
неисправностей установить новый механизм предварительного натяжения ремней
безопасности соответствующей модели и с соответствующими характеристиками.

Неисправный модуль активировать и подвергнуть утилизации в соответствии со
стандартной процедурой для ремней безопасности с механизмом предварительного
натяжения.

Глава 19. Подушки безопасности



832

Внимание:

Точная величина электрического сопротивления контура механизма предварительного
натяжения ремней безопасности не может быть определено даже с помощью
специального прибора. При использовании специального прибора возможны отклонения в
показаниях, связанные с воздействием статического электричества в результате
протекания электрического тока внутри пиропатрона. Кроме того, такая операция может
привести к срабатыванию механизма под воздействием статического электричества, что
может стать причиной возникновения серьезных происшествий.

(1). Проверить ремни безопасности с механизмом предварительного натяжения на
предмет образования вмятин, трещин и деформации.

(2). Проверить соединения кабельной шины на предмет наличия повреждений и
деформации контактов.

Важнейшие моменты установки:

1). Проверка перед началом установки:

(1). Перед началом установки необходимо проверить новый механизм предварительного
натяжения ремней безопасности.

Внимание:

Перед утилизацией отработанной системы ремней безопасности с механизмом
предварительного натяжения необходимо обязательно их активировать, и только после
этого выполнять стандартную процедуру утилизации.

(2). Подсоединить кабель к отрицательному контакту аккумулятора.

(3). Подключить сканер MUT-II к диагностическому разъему (16-контактный гнездовой
разъем).

Внимание:

Перед подключением или отключением сканера необходимо повернуть ключ в замке
зажигания в положение ‘OFF’.

(4). Повернуть ключ в замке зажигания в положение ‘ON’.

(5). Считать данные диагностики, убедиться в том, что исправны все элементы системы
ремней безопасности с механизмом предварительного натяжения за исключением тех, в
которых диагностическим прибором зарегистрированы неисправности.

(6). Повернуть ключ в замке зажигания в положение ‘OFF’.

(7). Отсоединить кабель от отрицательного контакта аккумулятора, обмотать контакт
кабеля изоляционной лентой.



Глава 19. Подушки безопасности



833

Внимание:

Перед началом выполнения любых операций необходимо подождать 60 сек после
отсоединения кабеля от отрицательного контакта аккумулятора.

2). Проверка после установки.

(1). Повернуть ключ в замке зажигания в положение ‘ON’.

(2). Аварийный индикатор системы подушек безопасности должен мигать в течение 6-8
сек, затем погаснуть, см. рисунок 19-39.

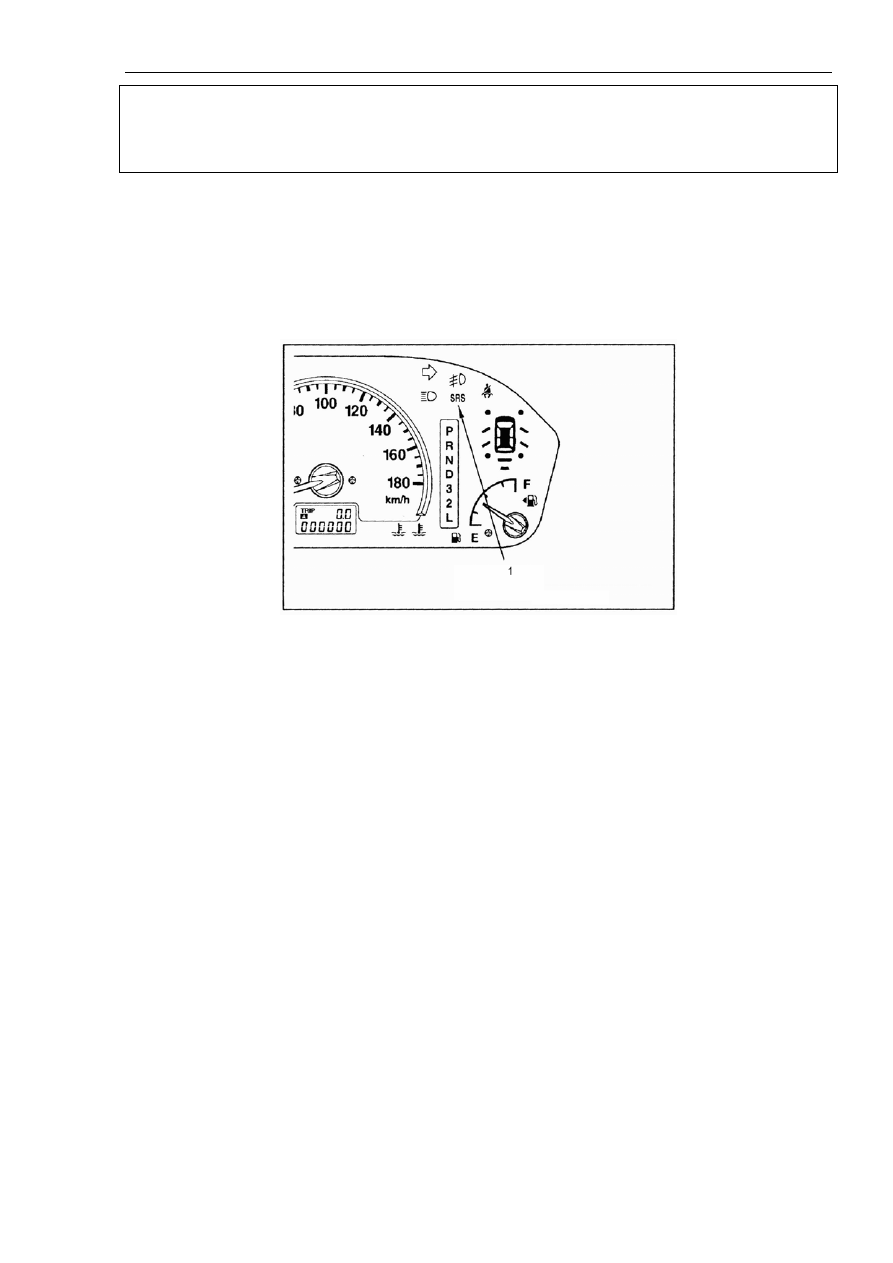

Рисунок 19-39.

Надписи на рисунке: 1. Аварийный индикатор системы подушек безопасности.

(4). Если аварийный индикатор не выключается, необходимо выполнить процедуру
поиска и устранения неисправностей.

















Глава 19. Подушки безопасности



834

19.11. Основные моменты утилизации модулей подушек
безопасности.

В процессе утилизации системы подушек безопасности, системы ремней безопасности с
механизмом предварительного натяжения, либо автомобиля, оборудованного этими
системами, необходимо следовать описанной ниже процедуре, сначала активировать
системы подушек безопасности и ремней безопасности с механизмом предварительного
натяжения, затем выполнить стандартную процедуру утилизации.

1. Утилизация не активированных модулей подушек безопасности и
ремней безопасности с предварительным натяжением.

Внимание:

1. Перед утилизацией системы подушек безопасности, системы ремней безопасности с
механизмом предварительного натяжения, сначала активировать системы подушек
безопасности и ремней безопасности с механизмом предварительного натяжения.

2. При замене модулей подушек безопасности или ремней безопасности с механизмом
предварительного натяжения старые устройства активируются после демонтажа, снаружи
автомобиля.

3. Во время срабатывания модулей подушек безопасности или ремней безопасности с
механизмом предварительного натяжения может происходить выброс дыма, поэтому
процедуру следует выполнять с применением газоанализатора.

4. Во время срабатывания системы подушек безопасности, системы ремней безопасности
с механизмом предварительного натяжения раздается очень громкий звук, поэтому
находящийся поблизости персонал должен вставить заглушки в уши. По возможности не
выполнять эту процедуру в жилых массивах.

Активация устройств внутри автомобиля.

1. Установить автомобиль на ровной горизонтальной поверхности.

2. Отсоединить кабель от отрицательного контакта аккумулятора, снять аккумулятор с
автомобиля.

Внимание:

Перед началом выполнения любых операций необходимо подождать 60 сек. после
отсоединения кабеля от отрицательного контакта аккумулятора.

3. Выполнить активацию модулей подушек безопасности и ремней безопасности с
механизмом предварительного натяжения согласно следующей последовательности:

1). Модуль подушек безопасности со стороны водителя.

(1). Снять цилиндрический шплинт фиксации.

(2). Отсоединить двухконтактный разъем часовой пружины и разъем соединения с
приборной панелью (желтый), см. рисунок 19-40.
