Глава 19. Подушки безопасности



823

Последовательность демонтажа часовой пружины:

1. Кожух комбинированного переключателя.

2. Часовая пружина, колесо рулевого управления, модуль подушек безопасности в сборе.

Последовательность установки модуля подушек безопасности со
стороны водителя:

(1). Выполнить проверку перед установкой.

1. Модуль подушек безопасности со стороны водителя. 2. Колесо рулевого управления. 3.
Кабельная шина колеса рулевого управления с модулем подушек безопасности. 4. Нижняя
декоративная крышка колеса рулевого управления.

(2). Подсоединить кабель к отрицательному контакту аккумулятора.

(3). Выполнить проверку после установки.

Последовательность установки часовой пружины:

(1). Выполнить проверку перед установкой.

5. Часовая пружина.

(2). Кожух комбинированного переключателя.

1. Колесо рулевого управления и модуль подушек безопасности в сборе. 2. Кожух
комбинированного переключателя.

(3). Подсоединить кабель к отрицательному контакту аккумулятора.

(4). Выполнить проверку после установки.

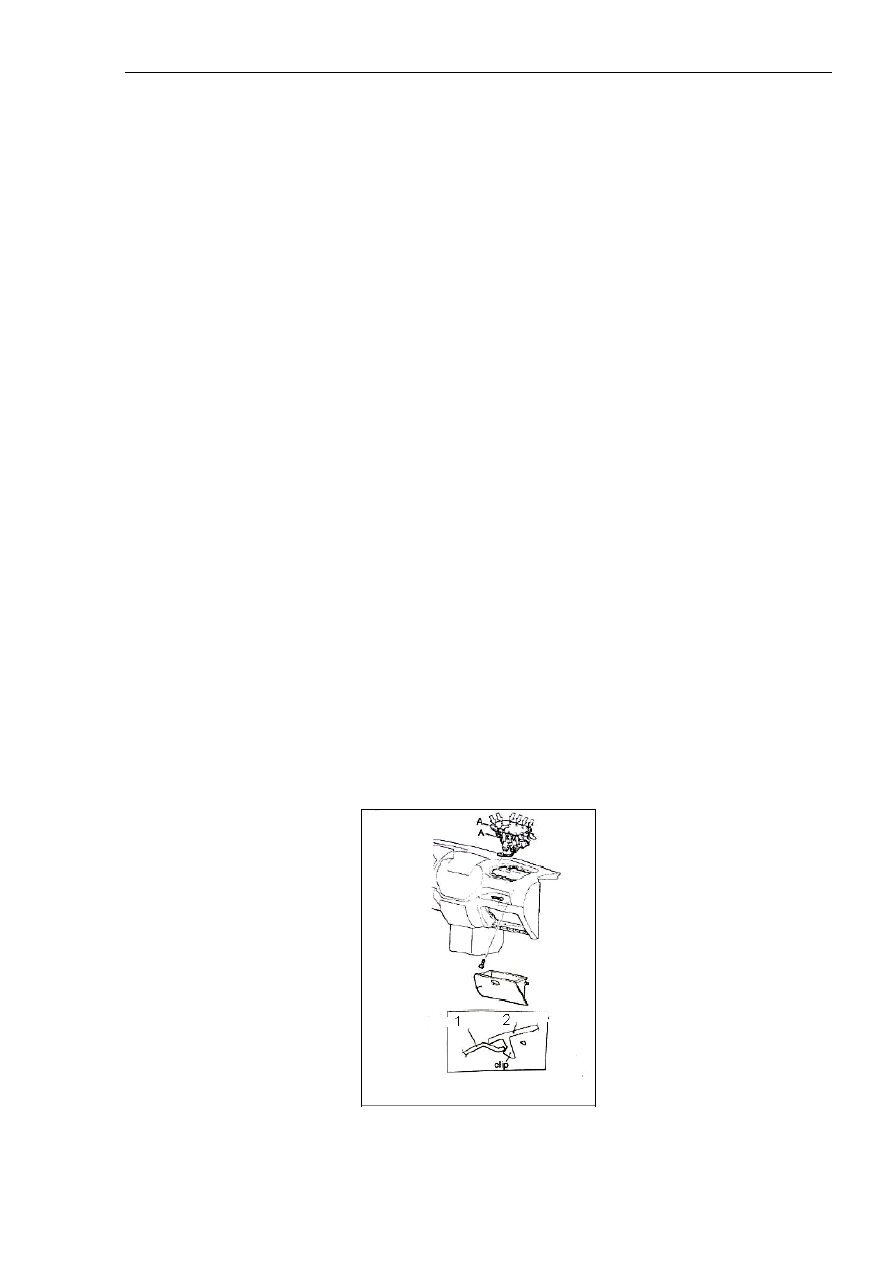

Модуль подушек безопасности со стороны пассажира.

См. рисунок 19-30.



Рисунок 19-30.

Надписи на рисунке: 1. Приборная панель. 2. Сечение A-A.

Глава 19. Подушки безопасности



824

Последовательность демонтажа:

(1). Бардачок.

(2). Модуль подушек безопасности со стороны пассажира.

Последовательность установки.

(1). Модуль подушек безопасности со стороны пассажира.

(2). Бардачок.

(3). Подсоединить кабель к отрицательному контакту аккумулятора.

Важнейшие моменты демонтажа.

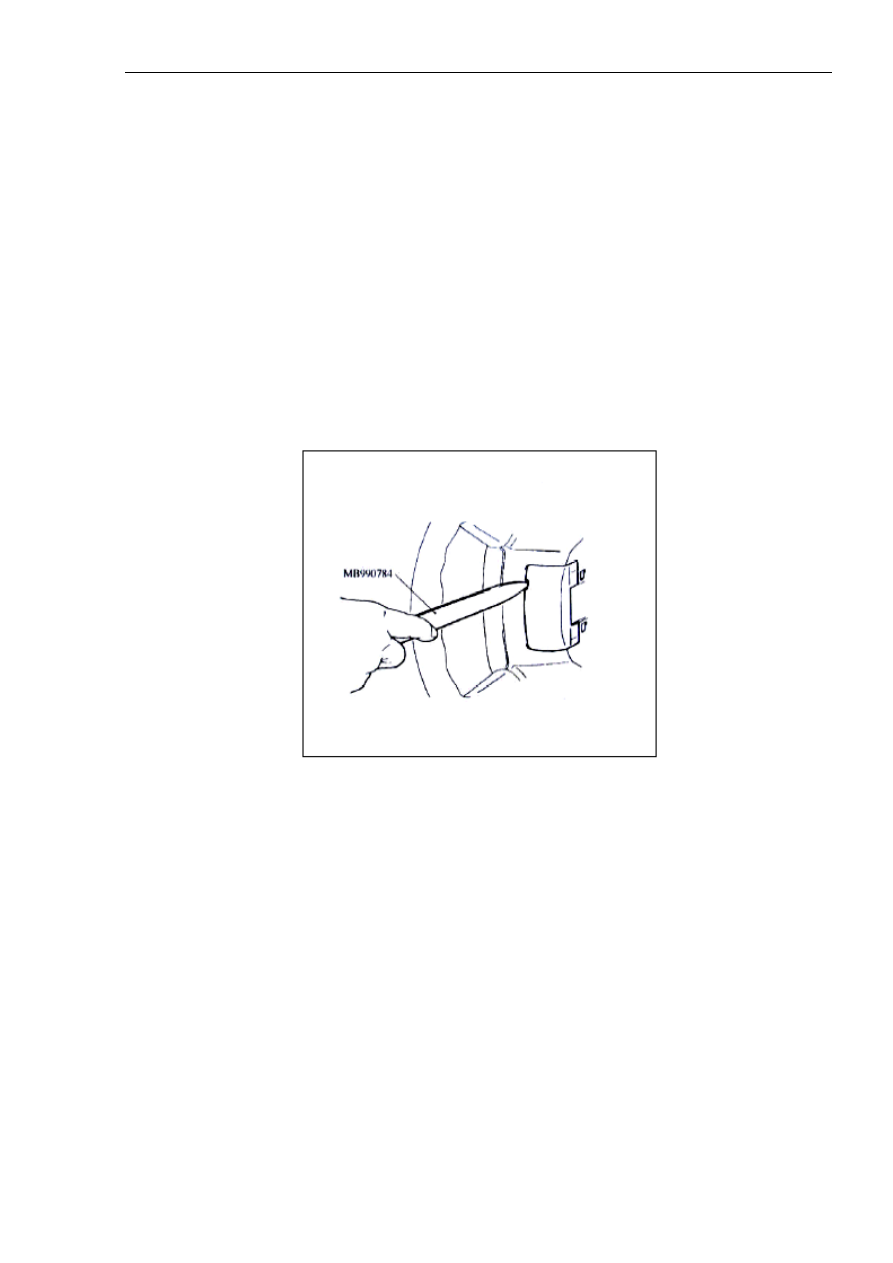

(1). Демонтаж нижней декоративной крышки колеса рулевого управления (см. рисунок 19-31).



Рисунок 19-31.

Как показано на рисунке 19-31, вставить специальный ремонтный инструмент в разъем и
снять нижнюю декоративную крышку колеса рулевого управления.

(2). Демонтаж колеса рулевого управления, модуля подушек безопасности в сборе (см.
рисунок 19-32).

Глава 19. Подушки безопасности



825



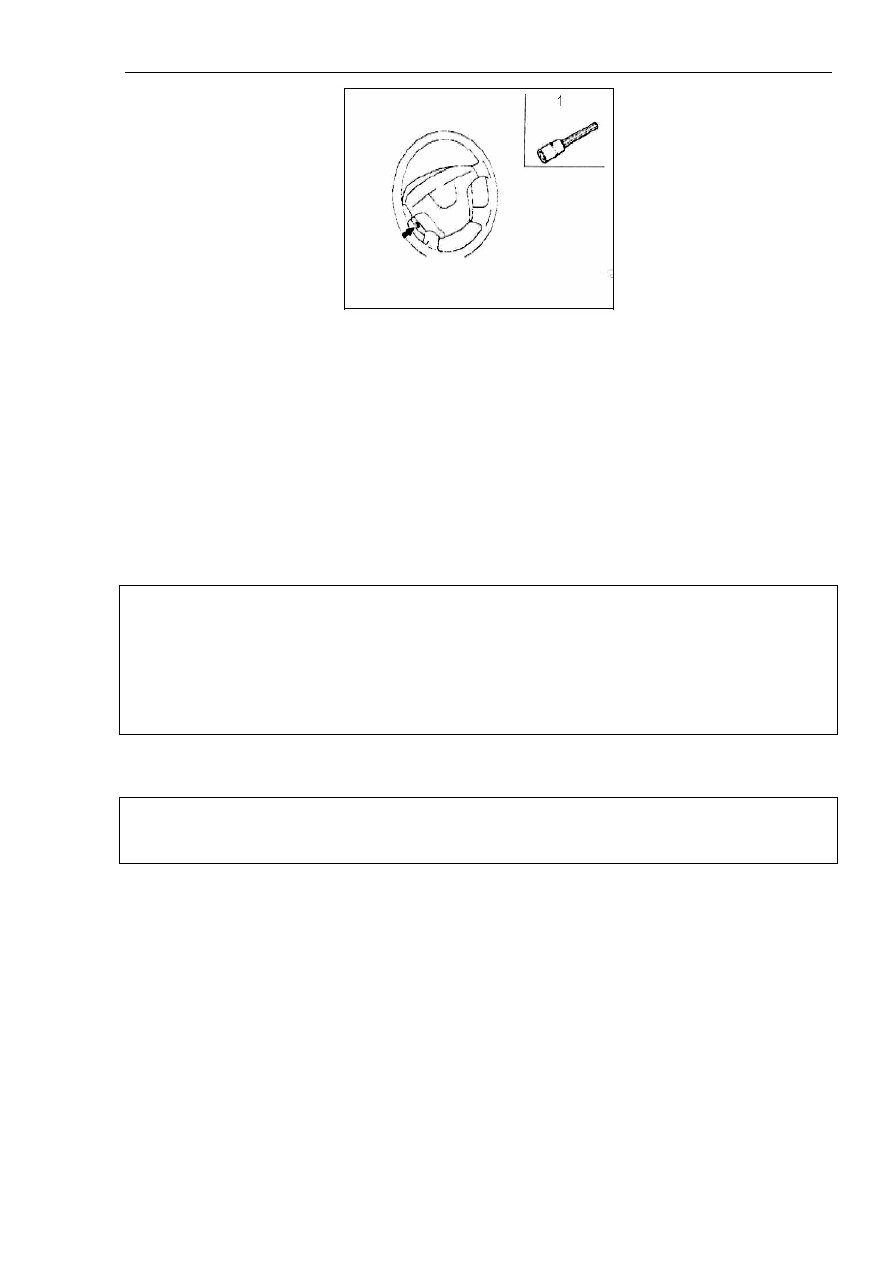

Рисунок 19-32.

Надписи на рисунке: 1. Гаечный ключ.

1. Отсоединить разъемы выключателя звукового сигнала и модуля подушек безопасности
через выемку для демонтажа колеса рулевого управления.

2. Полностью открутить болт, затем снять модуль подушек безопасности колеса рулевого
управления в сборе.

(3). Снять модуль системы подушек безопасности со стороны водителя.

Внимание:

1. Проверить электрическую цепь модуля подушек безопасности с помощью
электрического тестера, не разбирая модуль.

2. Снятый модуль подушек безопасности укладывать на нижнюю сторону, не
переворачивая его. Хранить модуль в чистом сухом месте.

(4). Снять часовую пружину.

Внимание:

Снятую часовую пружину хранить в чистом сухом месте.

(5). Снять модуль системы подушек безопасности со стороны пассажира.

Снятый модуль подушек безопасности укладывать раскрывающейся стороной вверх, не
переворачивая его. Хранить модуль в чистом сухом месте.

Важнейшие моменты установки:

1). Проверка перед началом установки:

(1). Перед началом установки необходимо проверить новый модуль подушек
безопасности и новую часовую пружину подушек безопасности.



Глава 19. Подушки безопасности



826

Внимание:

Перед утилизацией ни разу не работавших подушек безопасности необходимо
обязательно их раскрыть.

(2). Подсоединить кабель к отрицательному контакту аккумулятора.

(3). Подключить сканер MUT-II к диагностическому разъему (16-контактный гнездовой
разъем).

Внимание:

Перед подключением или отключением сканера необходимо повернуть ключ в замке
зажигания в положение ‘OFF’.

(4). Повернуть ключ в замке зажигания в положение ‘ON’.

(5). Считать данные диагностики, убедиться в том, что исправны все элементы модуля
подушек безопасности за исключением тех, в которых диагностическим прибором
зарегистрированы неисправности.

(6). Повернуть ключ в замке зажигания в положение ‘OFF’.

(7). Отсоединить кабель от отрицательного контакта аккумулятора, обмотать контакт
кабеля изоляционной лентой.

Внимание:

Перед началом выполнения любых операций необходимо подождать 60 сек после
отсоединения кабеля от отрицательного контакта аккумулятора.

2). Установка часовой пружины.

(1). После совмещения положения часовой пружины повторно установить ее на колонке
рулевого управления.

Совмещение центра часовой пружины:

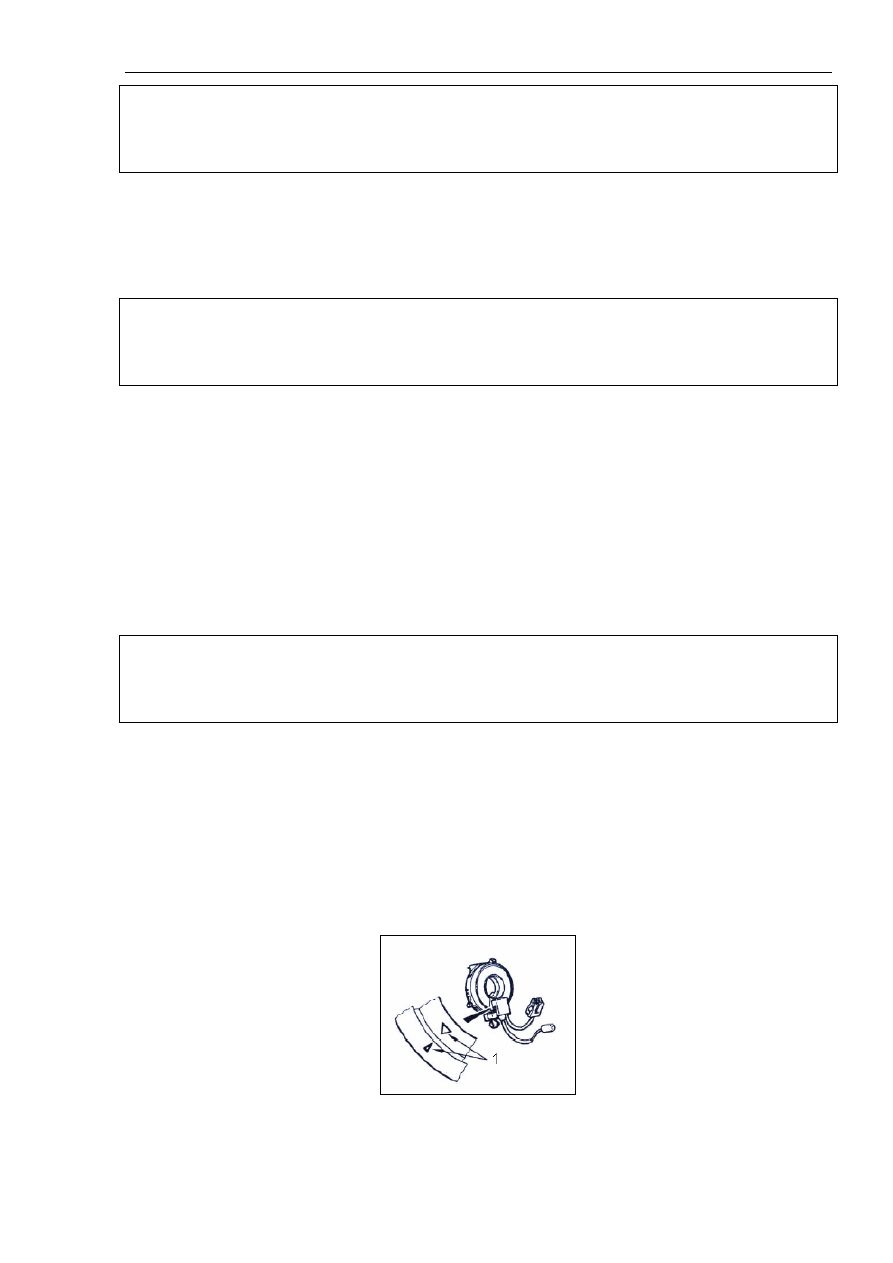

(1). Закрутить часовую пружину до упора в направлении по часовой стрелке, затем отпустить
ее на три оборота, совместить с местом, обозначенным меткой (см. рисунок 19-33).



Рисунок 19-33.

Надписи на рисунке: 1. Метка совмещения.
