Глава 19. Подушки безопасности



819

19.8. Электронный блок управления системой подушек
безопасности.

Внимание:

1. К выполнению операций можно приступать через 60 сек после отсоединения кабеля от
отрицательного контакта аккумулятора. Контакт снятого кабеля следует обмотать
изоляционной лентой.

2. Электронный блок управления системы подушек безопасности не подлежит разборке и
ремонту. В случае обнаружения неисправностей следует заменить блок.

3. Не следует подвергать электронный блок управления воздействию ударов и вибрации.
В случае обнаружения вмятин, трещин на корпусе блока или деформации корпуса блок
электронного управления системой подушек безопасности подлежит обязательной замене.

4. После каждого срабатывания подушек безопасности необходимо заменить блок
электронного управления системой.

1). Демонтаж и установка.

См. рисунок 19-27.



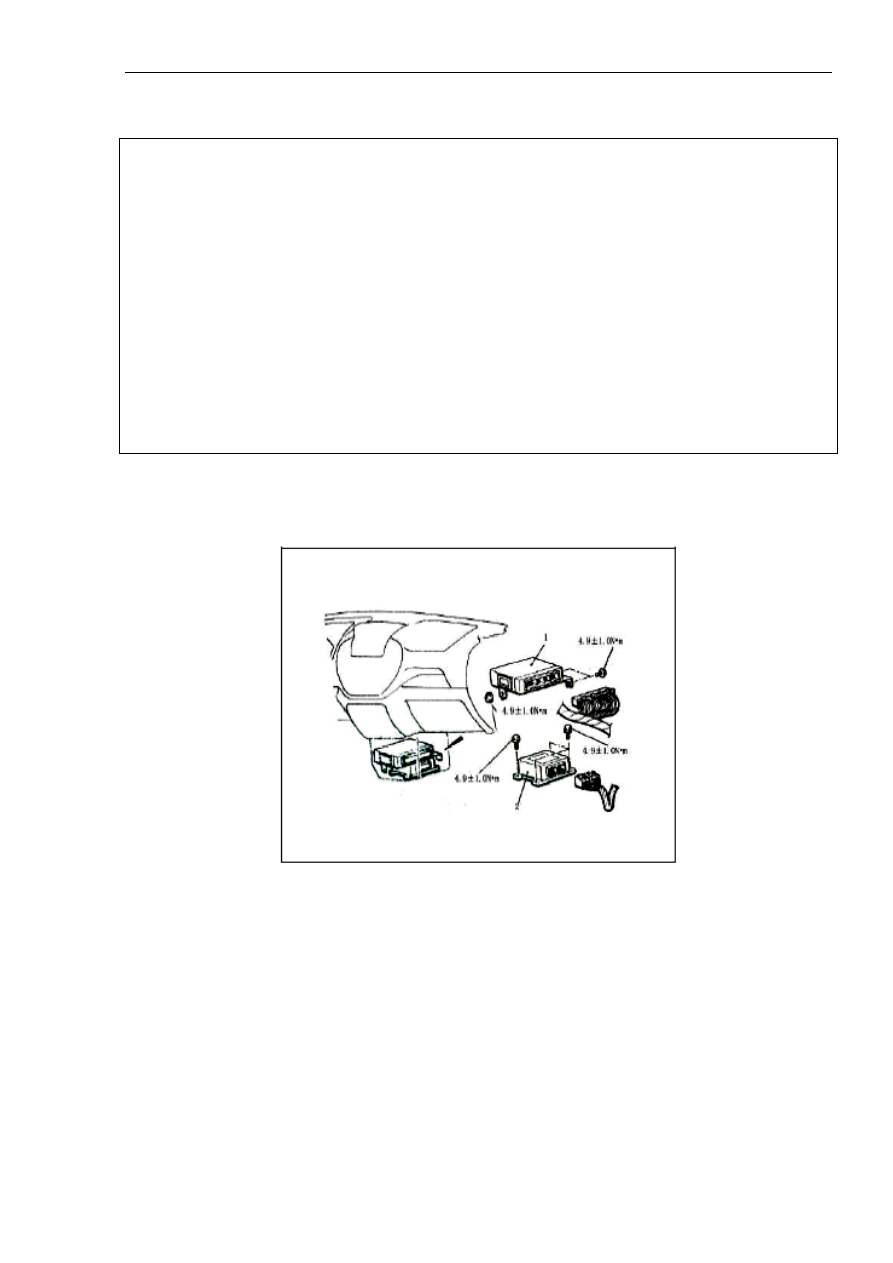

Рисунок 19-27.

Операции, выполняемые перед демонтажем.

(1). Повернуть ключ в замке зажигания в положение ‘OFF’.

(2). Отсоединить кабель от отрицательного контакта аккумулятора.

Последовательность демонтажа:

(1). Снять крышку панели управления.

(2). Снять электронный блок управления двигателем.

Глава 19. Подушки безопасности



820

(3). Снять электронный блок управления системой подушек безопасности.

Последовательность установки:

(1). Установить электронный блок управления системой подушек безопасности.

(2). Установить электронный блок управления двигателем.

(3). Установить крышку панели управления.

(4). Подсоединить кабель к отрицательному контакту аккумулятора.

Основные моменты установки:

(1). Установка блока электронного управления системой подушек безопасности.

Внимание:

В случае неправильной установки блока электронного управления системой подушек
безопасности система не будет функционировать нормально.

(2). Проверка блока после установки (см. рисунок 19-28).



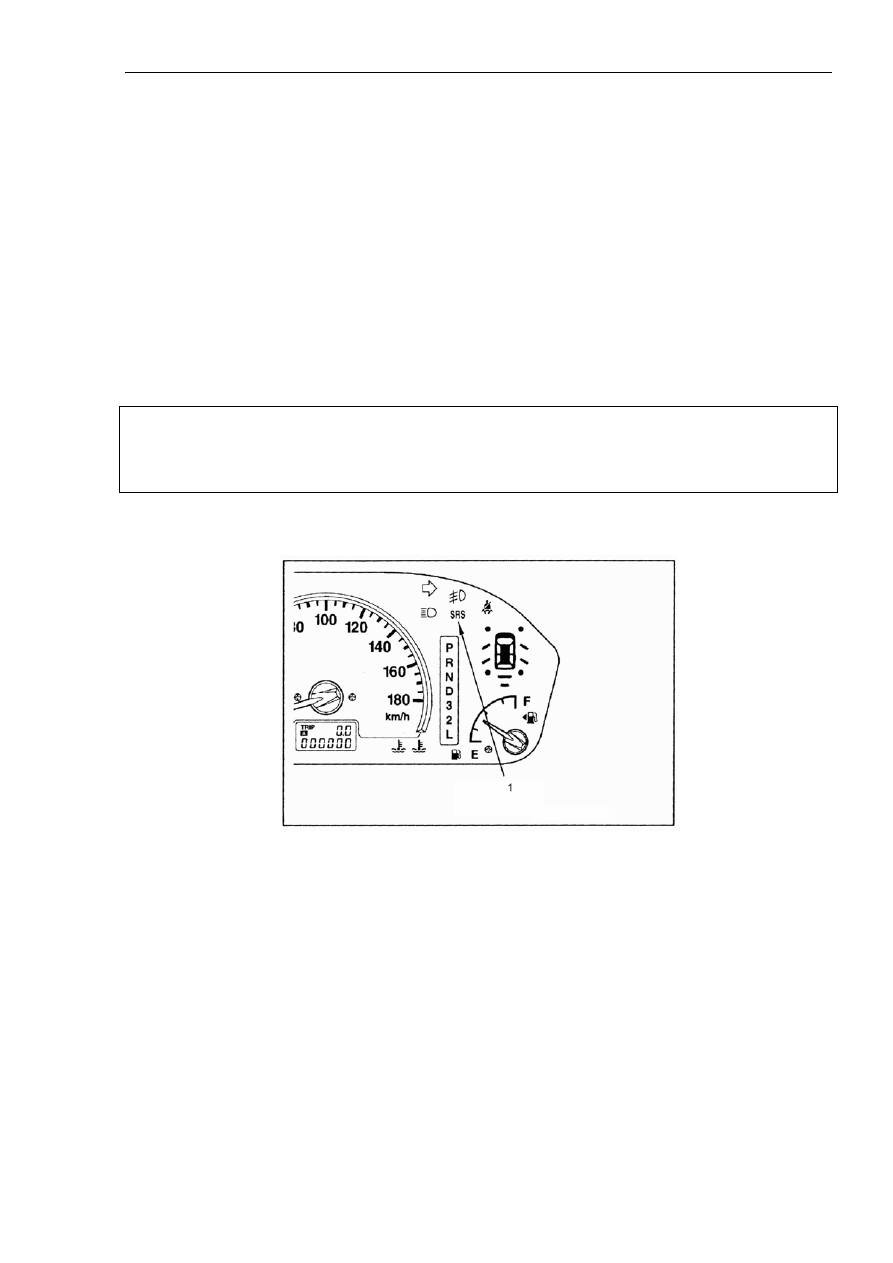

Рисунок 19-28.

Надписи на рисунке: 1. Аварийный индикатор системы подушек безопасности.

1. Повернуть ключ в замке зажигания в положение ‘ON’.

2. Аварийный индикатор системы подушек безопасности должен мигать в течение 6-8 сек,
затем отключиться.

3. Если аварийный индикатор не выключается, необходимо выполнить процедуру поиска
и устранения неисправностей.

2). Проверка:

(1). Проверить корпус электронного блока управления на предмет наличия вмятин,
трещин и деформации.

Глава 19. Подушки безопасности



821

(2). Проверить соединения на предмет наличия повреждений и деформации.

Внимание:

В случае обнаружения вмятин, трещин или деформации блок электронного управления
системой подушек безопасности подлежит обязательной замене.

Информация по другим видам проверки электронного блока управления системой
подушек безопасности, не включенная в данный раздел, приведена в разделе «Поиск и
устранение неисправностей».

19.9. Модули подушек безопасности, часовая пружина.

Внимание:

1. К выполнению операций можно приступать через 60 сек после отсоединения кабеля от
отрицательного контакта аккумулятора. Контакт снятого кабеля следует обмотать
изоляционной лентой.

2. Модули подушек безопасности и часовая пружина не подлежат разборке и ремонту. В
случае обнаружения неисправностей следует обязательно заменить указанные узлы.

3. Обращаться с модулями подушек безопасности и часовой пружиной необходимо
крайне осторожно, не допускать их падения на пол, попадания на них воды или масла. В
случае обнаружения вмятин, трещин или деформации модули и часовая пружина
подлежат обязательной замене.

4. Подушки безопасности при срабатывании должны раскрываться рабочей поверхностью
вверх. При хранении модули следует укладывать на ровной горизонтальной поверхности.
Запрещается класть на модули другие предметы.

5. Запрещается помещать модули подушек безопасности в места с температурой 93

°C и

более.

6. После срабатывания подушек безопасности модули необходимо заменять на новые.
Одновременно проверяется часовая пружина. В случае обнаружения любых отклонений
от нормальной работы он также подлежит замене.

7. При работе с раскрывшимися подушками безопасности надевать защитные очки и
перчатки.

8. Перед утилизацией ни разу не работавших подушек безопасности необходимо
обязательно их раскрыть.









Глава 19. Подушки безопасности



822

1). Демонтаж и установка.

Модуль подушек безопасности со стороны водителя, часовая пружина.

См. рисунок 19-29.

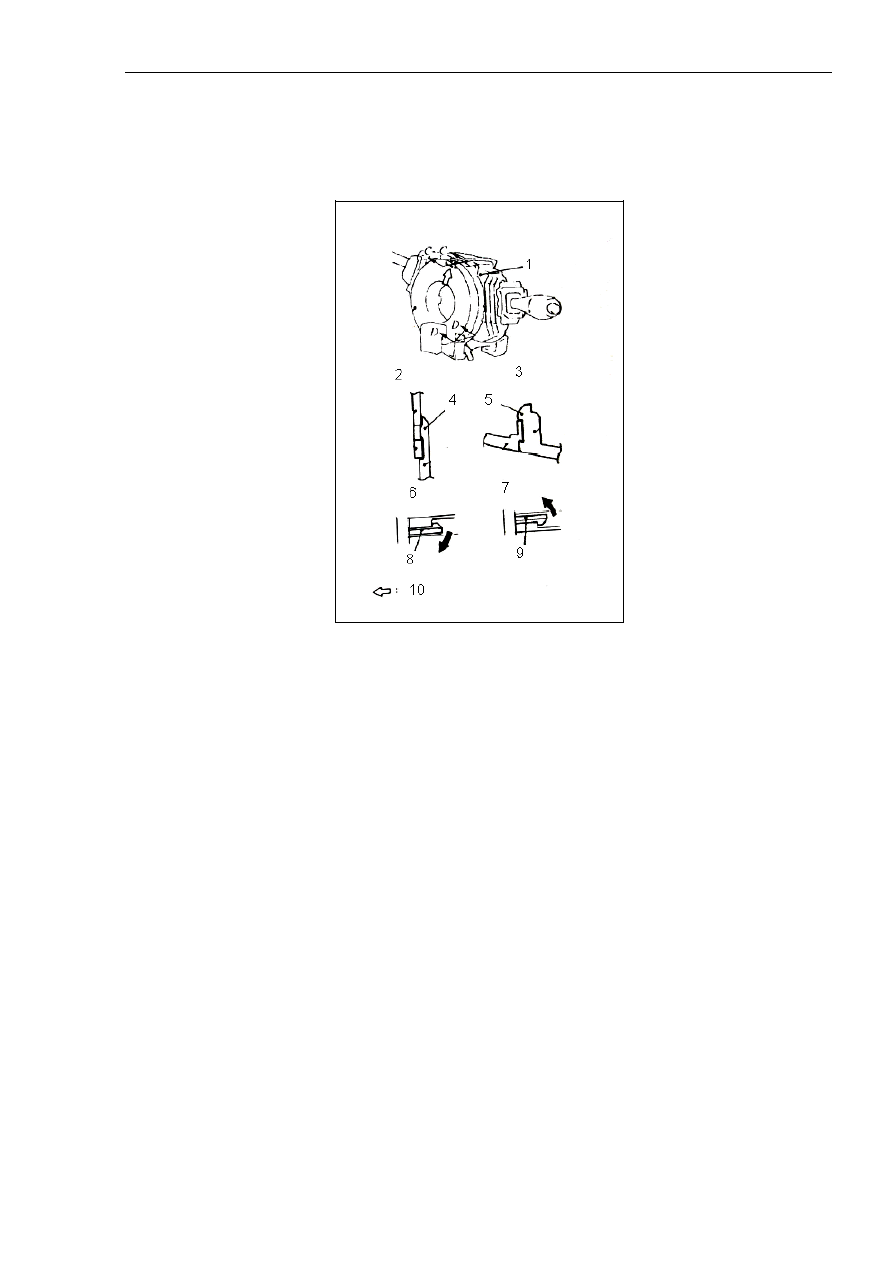

Рисунок 19-29.

Надписи на рисунке: 1. Комбинированный переключатель. 2. Сечение A-A. 3. Сечение B-
B. 4. Зажим. 5. Зажим. 6. Сечение C-C. 7. Сечение D-D. 8. Зажим. 9. Зажим. 10. Стрелка
показывает положение зажима.

Операции, выполняемые перед демонтажем:

1. Установить колесо рулевого управления и передние колеса в прямое положение
(прямолинейного движения), выключить зажигание и вынуть ключ из замка зажигания.

2. Отсоединить кабель от отрицательного контакта аккумулятора.

Последовательность демонтажа модуля подушек безопасности со
стороны водителя:

1. Нижняя декоративная крышка колеса рулевого управления.

2. Колесо рулевого управления с модулем подушек безопасности в сборе.

3. Колесо рулевого управления.

4. Модуль подушек безопасности со стороны водителя.
