Глава 19. Подушки безопасности



815

5. Часовая пружина.

См. рисунок 19-19.

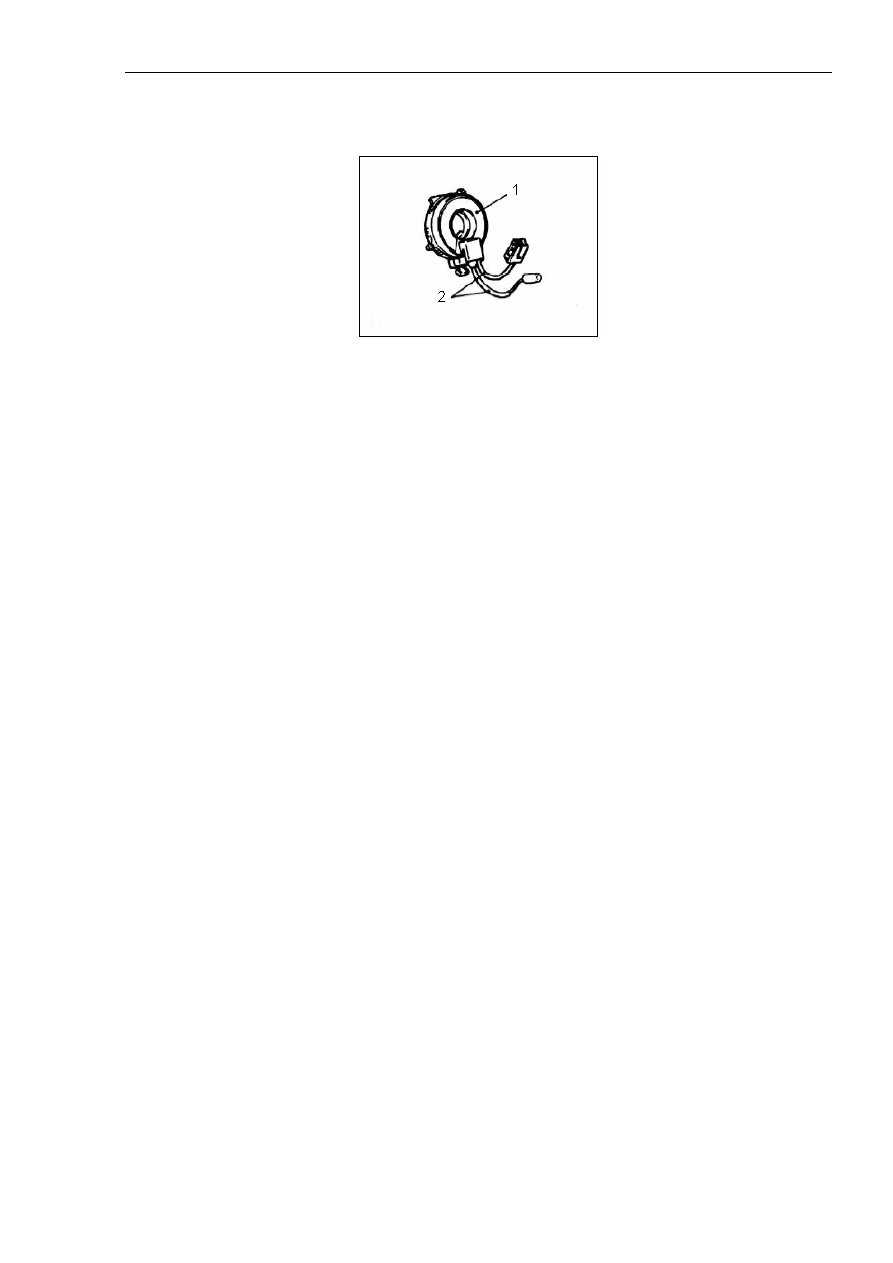

Рисунок 19-19.

Надписи на рисунке: 1. Корпус. 2. Защитные трубки.

(1). Проверить разъемы, защитные трубки на предмет наличия повреждений, клеммы
контактов на предмет деформации.

(2). Проверить корпус на предмет деформации.

6. Колесо рулевого управления, колонка рулевого управления и
нижний вал в сборе.

(1). Проверить положение установки и состояние крепления модуля подушек
безопасности со стороны водителя.

(2). Проверить наличие ненормальных звуков и шумов при вращении колеса рулевого
управления и все зазоры на предмет соответствия спецификации.

7. Разъемы кабельной шины (приборной панели).

8. Проверка надежности крепления кабельной шины, разъемов на
предмет наличия повреждений, клемм контактов на предмет
деформации.

19.6. Ремонт и техническое обслуживание деталей и узлов
системы подушек безопасности, системы ремней
безопасности с механизмом предварительного натяжения.

При выполнении операций демонтажа и установки системы подушек безопасности,
системы ремней безопасности с механизмом предварительного натяжения необходимо
обращать внимание на следующие моменты.









Глава 19. Подушки безопасности



816

Внимание:

1. При проведении покрасочных работ в высокотемпературной камере необходимо снять с
автомобиля электронный блок управления подушками безопасности, модуль подушек
безопасности со стороны водителя, модуль подушек безопасности со стороны пассажира и
систему ремней безопасности с механизмом предварительного натяжения во избежание
повреждения под воздействием высокой температуры.

● Для электронного блока управления подушками безопасности, модулей подушек
безопасности, часовой пружины: до 93

°C.

● Для системы ремней безопасности с механизмом предварительного натяжения: до 90

°C.

2. Снятые детали и узлы системы подушек безопасности, системы ремней безопасности с
механизмом предварительного натяжения необходимо аккуратно разложить в чистом,
сухом месте.

19.7. Предупреждающие обозначения.

На элементах системы подушек безопасности с электронным управлением нанесены
графические предупреждающие метки и обозначения, которые предназначены для
использования в процессе эксплуатации и технического обслуживания системы. При
проведении технического обслуживания необходимо выполнять все операции в строгом
соответствии с информацией, указанной на таких обозначениях. Если метки оказались
повреждены или сильно загрязнены в процессе эксплуатации, их необходимо заменить на
новые.

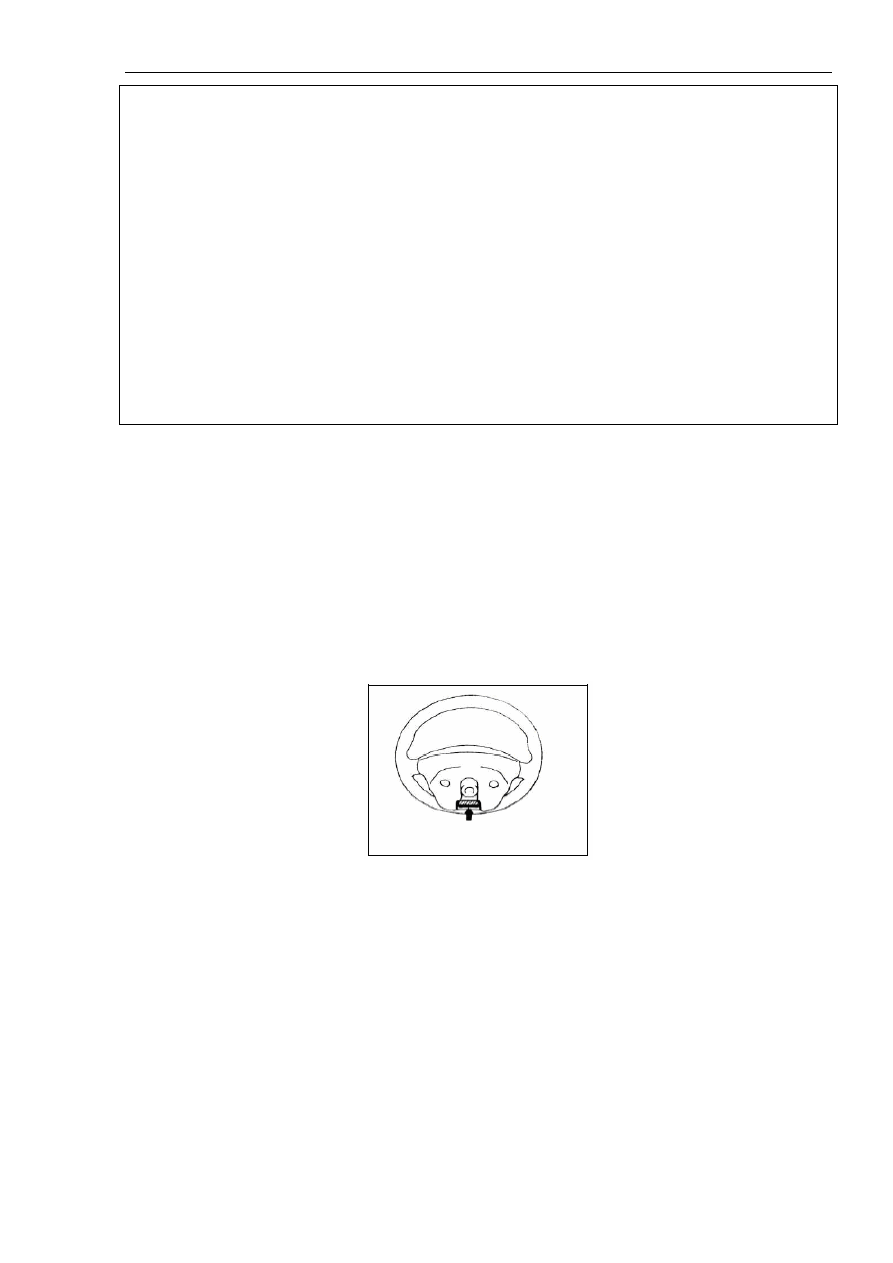

(1). Колесо рулевого управления, см. рисунок 19-20.



Рисунок 19-20.

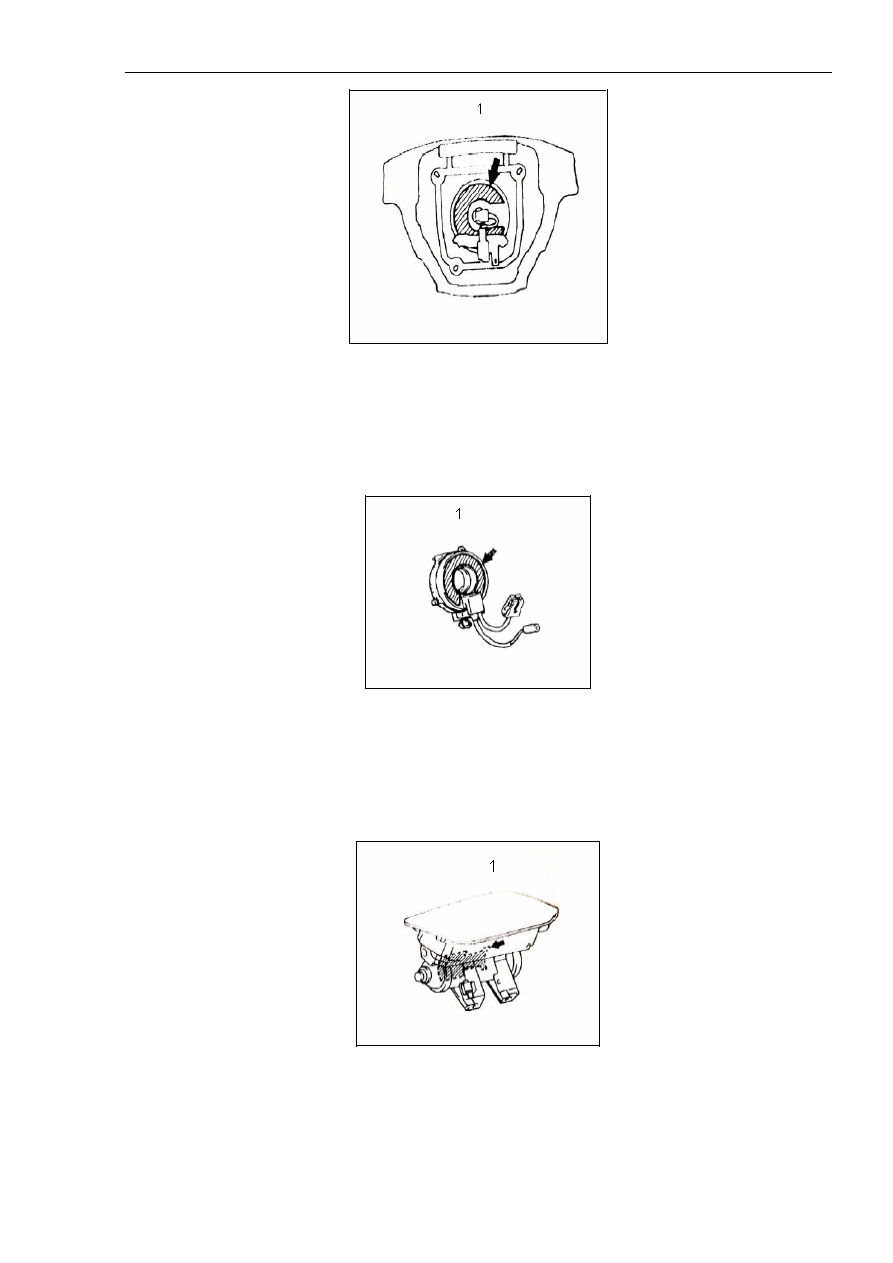

(2). Модуль подушек безопасности со стороны водителя, см. рисунок 19-21.

Глава 19. Подушки безопасности



817



Рисунок 19-21.

Надписи на рисунке: 1. Модуль подушек безопасности со стороны водителя.

(3). Часовая пружина, см. рисунок 19-22.



Рисунок 19-22.

Надписи на рисунке: 1. Часовая пружина.

(4). Модуль подушек безопасности со стороны пассажира, см. рисунок 19-23.



Рисунок 19-23.

Надписи на рисунке: 1. Модуль подушек безопасности со стороны пассажира.



Глава 19. Подушки безопасности



818

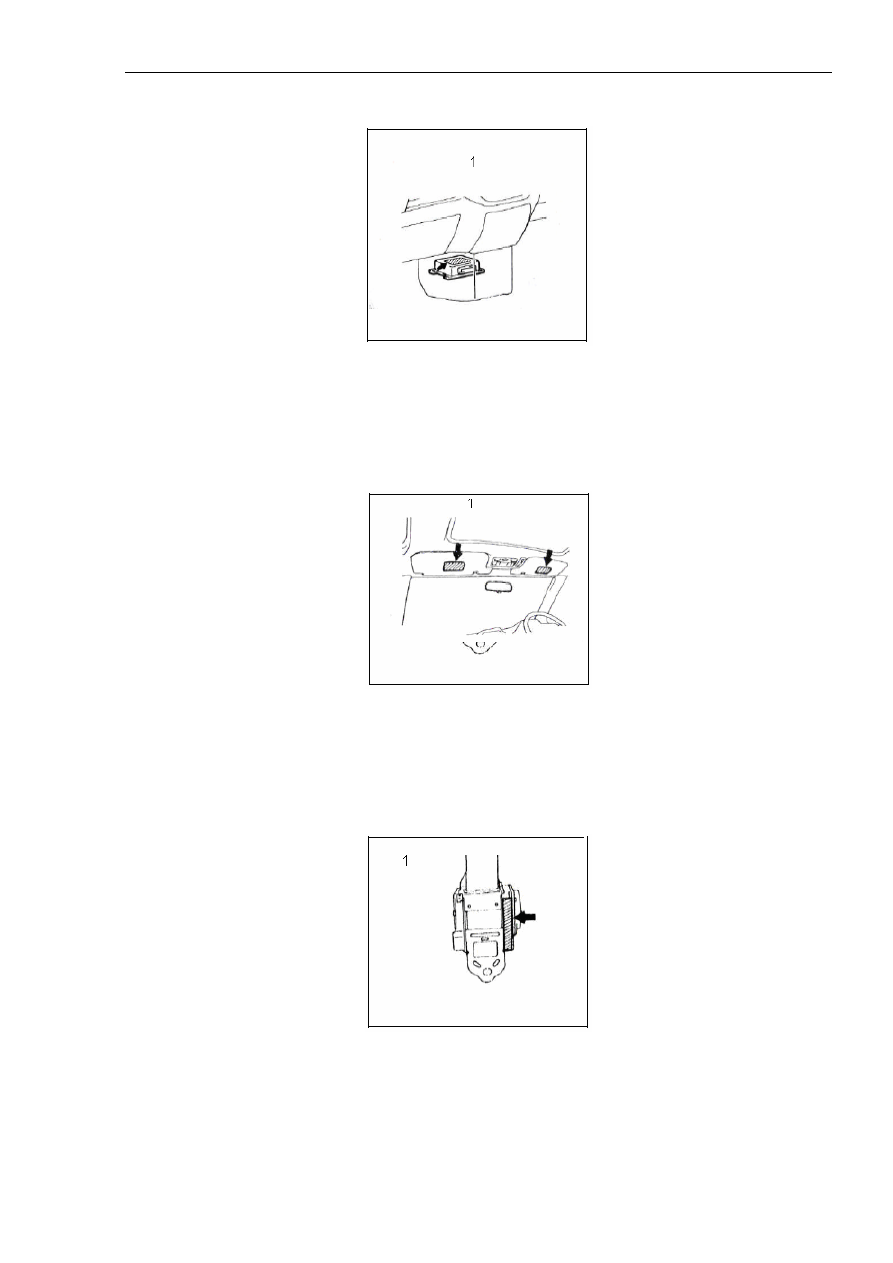

(5). Электронный блок управления системы подушек безопасности, см. рисунок 19-24.



Рисунок 19-24.

Надписи на рисунке: 1. Электронный блок управления системы подушек безопасности.

(6). Солнцезащитные козырьки, см. рисунок 19-25.



Рисунок 19-25.

Надписи на рисунке: 1. Солнцезащитный козырек.

(7). Ремни безопасности с механизмом предварительного натяжения, см. рисунок 19-26.



Рисунок 19-26.

Надписи на рисунке: 1. Ремни безопасности с механизмом предварительного натяжения.
