Hafei Princip. Руководство - часть 176





Глава 16. Тормозная система



711

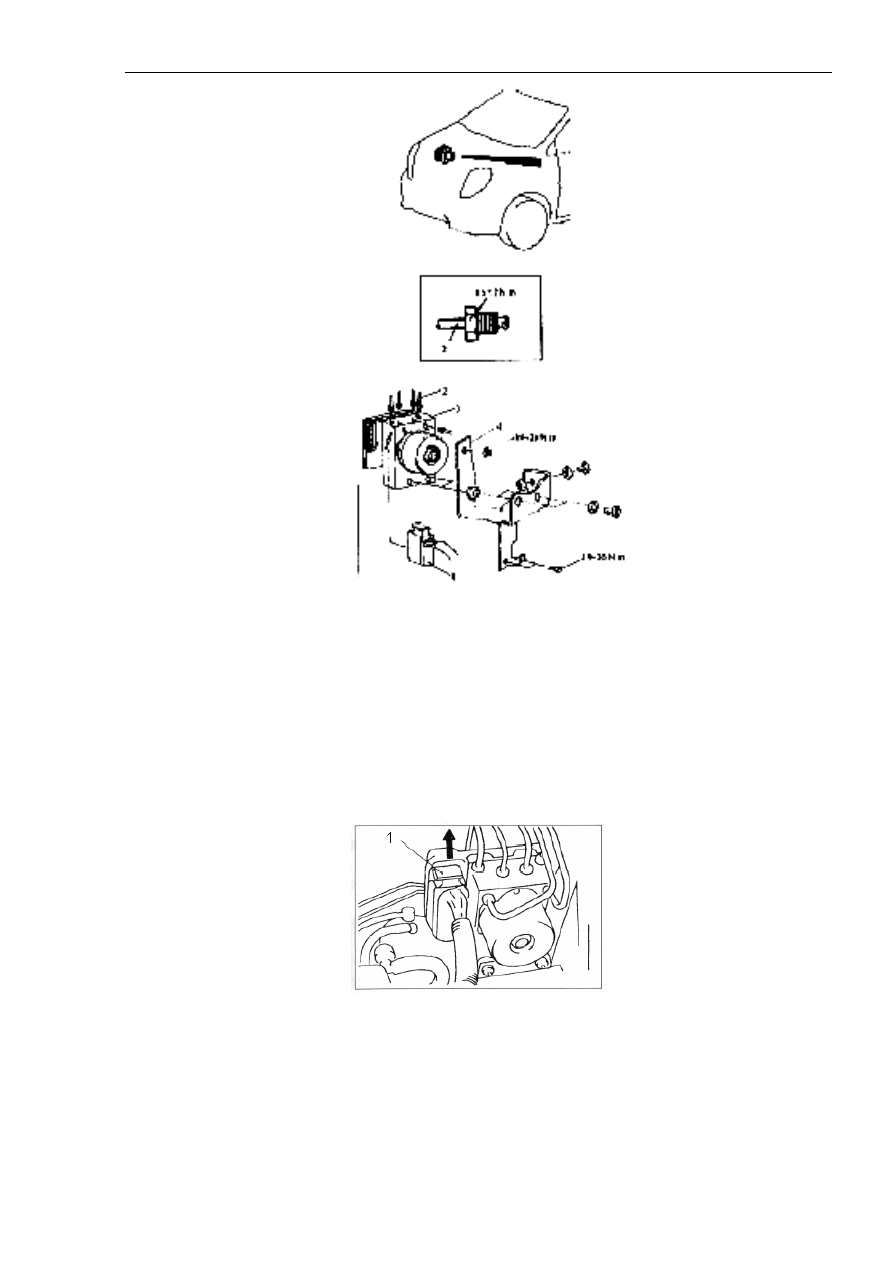

Риунок 16-62.

Надписи на рисунке: 1. Разъем кабеля. 2. Соединение тормозной трубки. 3.
Гидравлический блок. 4. Кронштейн гидравлического блока.

2). Важнейшие моменты демонтажа.

(1). Поднять рычаг стопорного механизма разъема гидравлического блока
антиблокировочной системы, отсоединить разъем кабельной шины, как показано на Рис
16-63.



Риунок 16-63.

Надписи на рисунке: 1. Рычаг стопорного механизма.

(2). Снять гидравлический блок.



Глава 16. Тормозная система



712

Внимание.

1). Гидравлический блок с электронным управлением в сборе тяжелый, поэтому снимать
его необходимо осторожно.

2). Не разбирать гидравлический блок с электронным управлением в сборе.

3). Не подвергать гидравлический блок с электронным управлением в сборе воздействию
ударов.

4). Не переворачивать и не класть на бок гидравлический блок с электронным
управлением в сборе. При транспортировке или хранении он должен быть уложен ровно,
его разъем должен быть герметично закрыт.

5). Не сливать тормозную жидкость из гидравлического блока с электронным
управлением.

3). Важнейшие моменты установки.

Установка тормозных трубок.

Соединить тормозные трубки с гидравлическим блоком, как показано на рисунке 16-64.



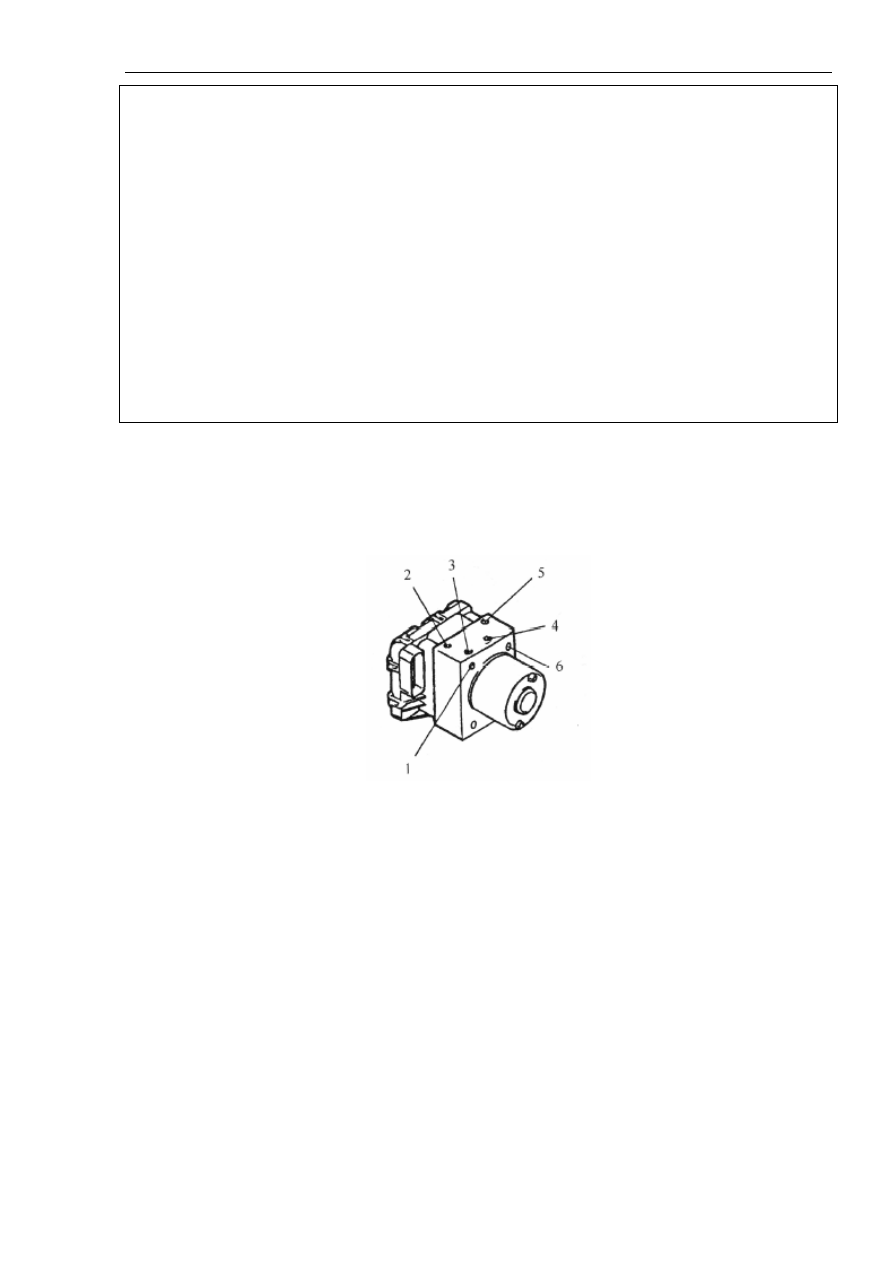

Рисунок 16-64.

1. От второй камеры главного цилиндра.

2. К левому переднему тормозному механизму.

3. К четырехканальному разъему (задний тормоз, правый).

4. К четырехканальному разъему (задний тормоз, левый).

5. К правому переднему тормозному механизму.

6. От первой камеры главного цилиндра.

2). Стравливание воздуха и заправка системы тормозной жидкостью.

Выполнить следующую процедуру.

Глава 16. Тормозная система



713

(1). Снять крышку гидравлического бачка и заполнить бачок тормозной жидкостью.

Рекомендованная тормозная жидкость: DOT3 .

Внимание.

В случае попадания тормозной жидкости на поверхность лакокрасочного покрытия,
немедленно смыть жидкость.

(2). Подсоединить чистую прозрачную пластмассовую трубку к дренажной пробке
вспомогательного насоса колесного тормозного механизма, вставить другой конец трубки
в чистую прозрачную пластмассовую бутылку, наполовину заполненную жидкостью.

(3). Соединить диагностический прибор с разъемом шины передачи данных,
расположенным под приборной панелью.

(4). Выполнять операции согласно подсказкам, выводимым на экране диагностического
прибора.

Внимание.

Необходимо соблюдать требования по ограничению продолжительности работы
электропривода антиблокировочной системы в процессе использования диагностического
прибора, в противном случае может перегореть насос с электроприводом.

(5). Несколько раз качнуть педаль тормоза, затем ослабить дренажный винт, подождать,
пока жидкость не начнет поступать без пузырьков воздуха, затем закрутить дренажный
винт.

(6). Повторять операцию (5) для каждого колеса до тех пор, пока в жидкости не
перестанут появляться пузырьки воздуха, после чего закручивать дренажные болты до
заданного момента затяжки.

Момент затяжки дренажного винта: 7-9 Н*м.

6. Датчик частоты вращения колеса.

1). Демонтаж и установка

(См. рисунок 16-65).

Операции, выполняемые после завершения установки.

После установки датчиков частоты вращения колеса производится проверка выходного
напряжения датчиков.

Глава 16. Тормозная система



714



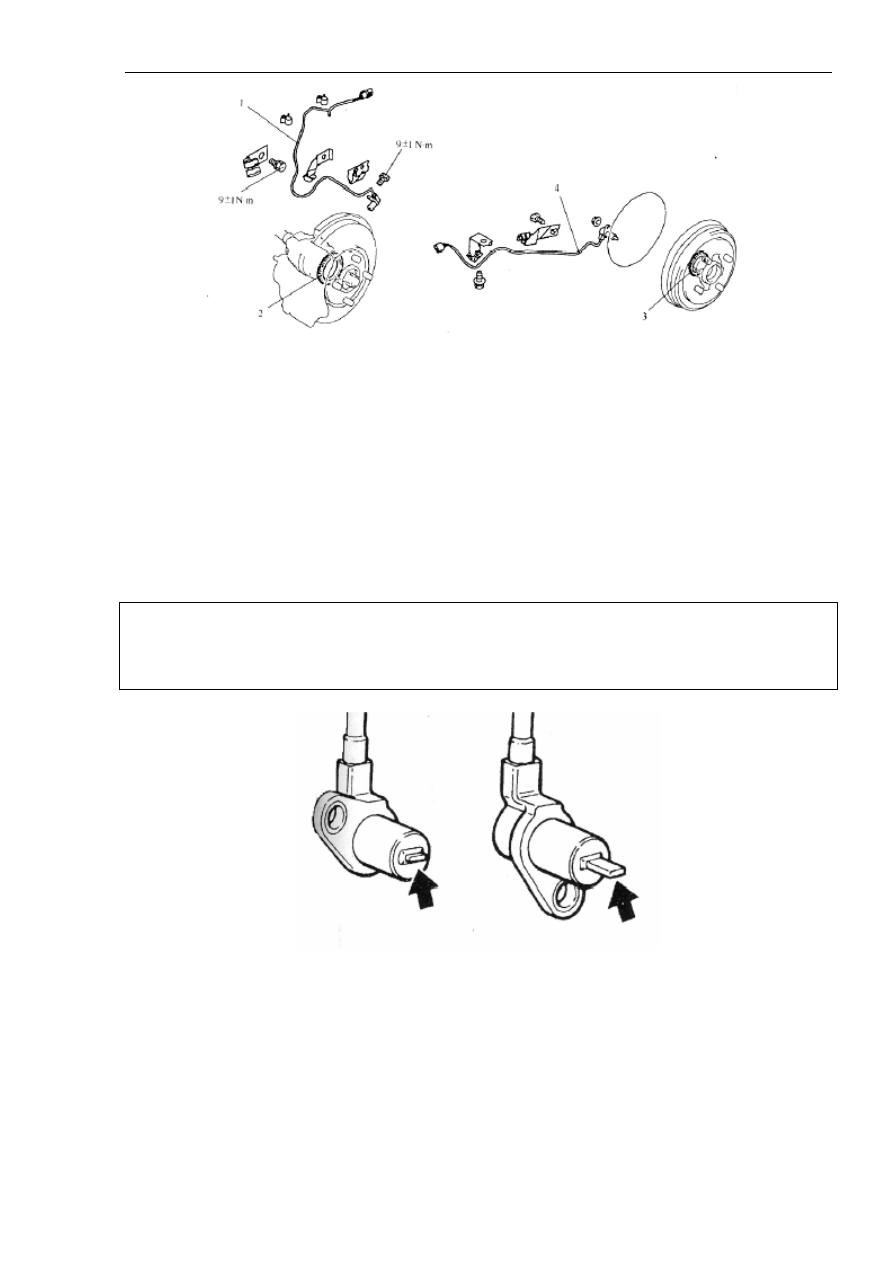

Рисунок 16-65.

Надписи на рисунке: последовательность демонтажа датчиков частоты вращения
передних колес: 1. Передний датчик частоты вращения колеса. 2. Передний зубчатый
венец. Последовательность демонтажа датчиков частоты вращения задних колес: 3.
Задний зубчатый венец. 4. Задний датчик частоты вращения колеса.

2). Важнейшие моменты демонтажа.

(1). Снять передние и задние датчики частоты вращения колеса, как показано на рисунке
16-66.

Внимание.

При снятии датчиков частоты вращения колеса, следить за тем, чтобы зубья и другие
части не задевали за верхнюю контактную магнитную головку датчика.



Рисунок 16-66.

3). Проверка.

(1). Проверка электрического сопротивления между контактами датчика частоты
вращения колеса.
