Глава 16. Тормозная система



695

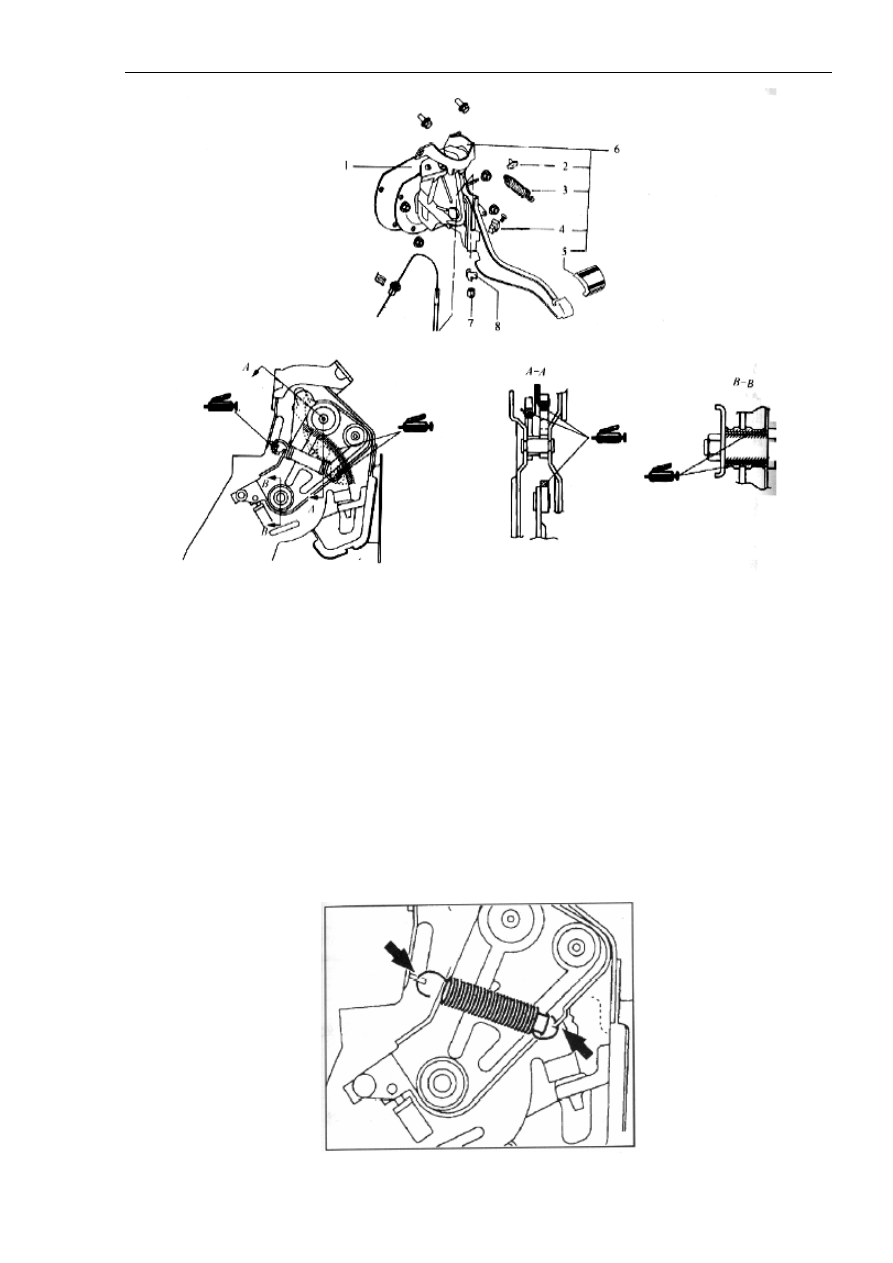

Рисунок 16-55.

Надписи на рисунке: 1. Прокладка. 2. Подкладка. 3. Пружина. 4. Выключатель индикатора
стояночного тормоза. 5. Накладка педали. 6. Педаль стояночного тормоза в сборе. 7.
Регулировочная гайка троса стояночного тормоза.

Операции, выполняемые после завершения установки.

- Проверить и отрегулировать величину хода педали управления стояночным тормозом.

Важнейшие моменты установки.

Установка пружины.

Нанести консистентную смазку в месте соединения пружины и педали тормоза,
установить пружину в направлении, как показано на рисунке  16-56.



Рисунок 16-56.

Глава 16. Тормозная система



696

5. Трос стояночного тормоза.

Демонтаж и установка.

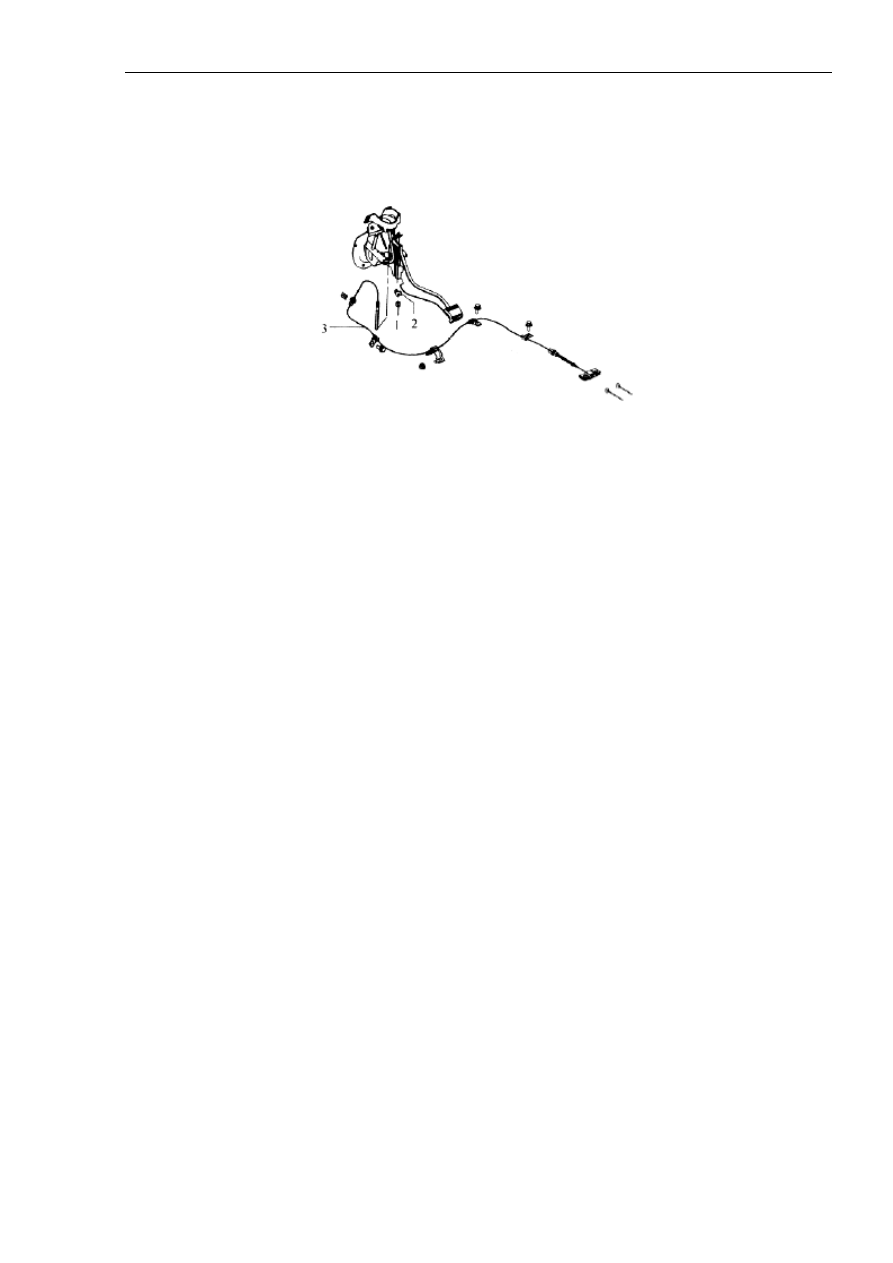

См. рисунок 16-57.



Рисунок 16-57.

Надписи на рисунке: 1. Регулировочная гайка троса стояночного тормоза. 2.
Ограничительная зажимная пластина. 3. Передний трос в сборе.

Операции, выполняемые до начала демонтажа.

- Снять декоративные панели с левой стороны передней части салона автомобиля.

- Снять водительское кресло.

- Снять центральную коробку управления, накладку педали.

Операции, выполняемые после завершения установки.

- Установить центральную коробку управления, накладку педали.

- Установить водительское кресло.

- Установить декоративные панели с левой стороны передней части салона автомобиля.

- Проверить, отрегулировать величину хода педали управления стояночным тормозом.

Последовательность демонтажа троса стояночного тормоза показана на рисунке 16-57.

Глава 16. Тормозная система



697

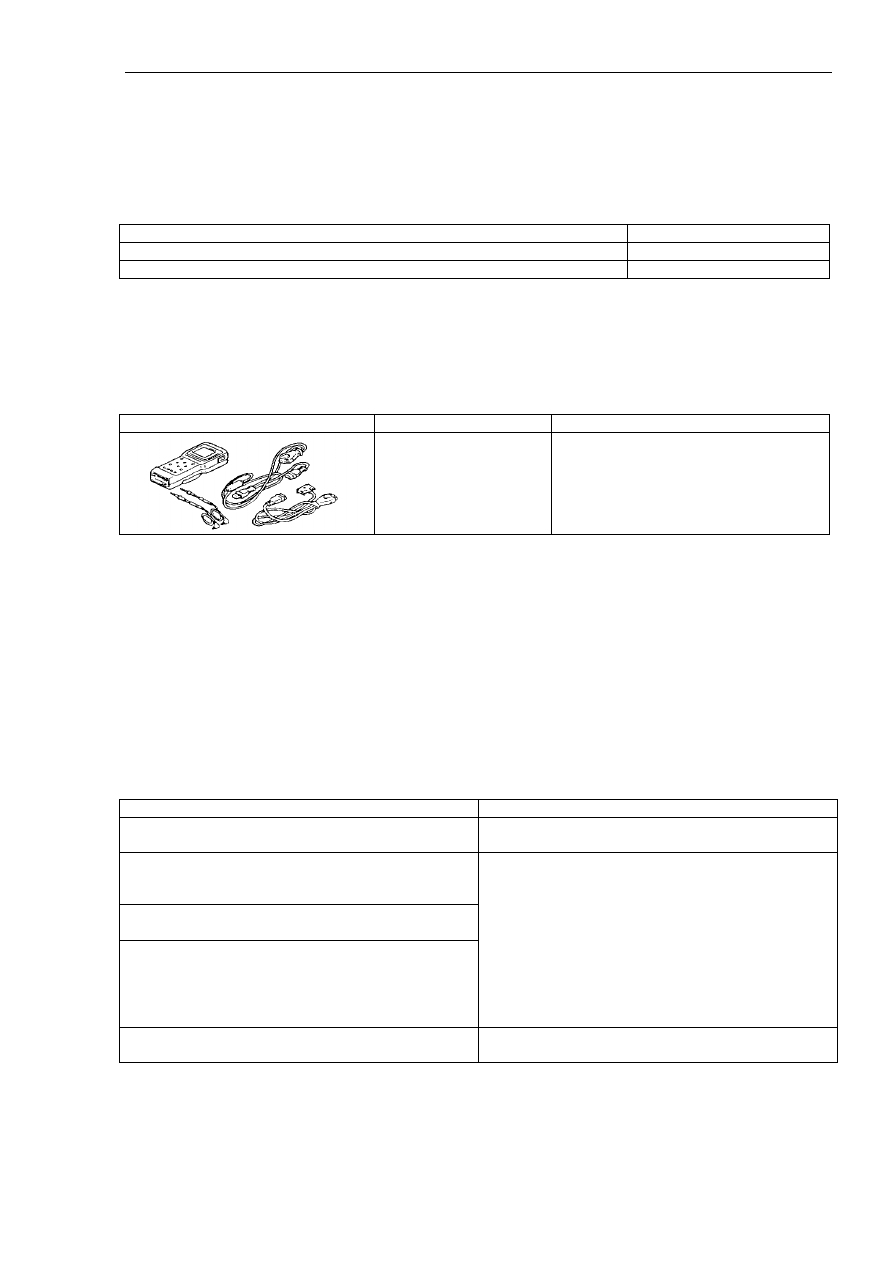

16.4. Антиблокировочная тормозная система.

1. Стандартные параметры для технического обслуживания.

Стандартные параметры для технического обслуживания приведены в таблице 16-11.
Таблица 16-11.

Пункт

Стандартное значение

Сопротивление между контактами датчика частоты вращения колес (кОм) 1,275-1,495
Сопротивление изоляции датчика частоты вращения колес (кОм)

Не менее 1000



2. Специальный ремонтный инструмент.

Таблица 16-12.

Перечень специального ремонтного инструмента приведен в таблице 16-11.

Инструмент

Наименование

Применение



Диагностический сканер
(профессиональный)

Для проверки антиблокировочной
тормозной системы, поиска и
устранения неисправностей



3. Диагностический поиск и устранение неисправностей.

1). На что следует обращать внимание в процессе диагностики
неисправностей.

(1). Антиблокировочная система управляет гидравлической тормозной системой согласно
командам электронного блока управления. Явления, перечисленные в таблице 16-13,
являются нормальными при работе антиблокировочной тормозной системы, и не
относятся к признакам неисправностей.

Таблица 16-13

Явление

Описание процессов

При запуске двигателя слышен слабый стук изнутри
отсека двигателя.

Выполняется проверка работы системы, нормальное
явление.

1. Звук работающего электропривода
гидравлического блока антиблокировочной системы
(гул).
2. Звук, возникающий одновременно с вибрацией
педали тормоза (скрежет).
3. При работе антиблокировочной системы в
процессе многократного включения и отключения
тормоза из зоны шасси автомобиля слышны
некоторые звуки (стук вибрации, стук при
временной остановке, скрип шин и т.п.).

Работает антиблокировочная система, нормальное
явление.

Педаль отдает назад - нормальное явление.

Работает антиблокировочная система, нормальное
явление.


(2). Если поверхность дороги покрыта снегом или песком, тормозная дистанция
автомобиля с антиблокировочной системой длиннее, чем для других автомобилей,
поэтому водителю следует снизить скорость, чтобы обеспечить безопасное движение.

Глава 16. Тормозная система



698

(3). Условия диагностики могут изменяться в зависимости от кода диагностики. В случае
необходимости повторного подтверждения признаков неисправности необходимо
выполнять проверку в соответствии с условиями и последовательностью, указанными в
графе с комментариями коду неисправности.

2) Проверка аварийного индикатора антиблокировочной системы.

(1). После установки ключа в замке зажигания в положение ‘ON’, аварийный индикатор
антиблокировочной системы загорается приблизительно на три секунды, после чего
гаснет.

(2). Когда ключ в замке зажигания поворачивается в положение ‘START’, аварийный
индикатор антиблокировочной системы остается включенным.

(3). После возвращения ключа в замке зажигания из положения ‘START’ обратно в
положение ‘ON’ аварийный индикатор антиблокировочной системы горит
приблизительно три секунды, после чего гаснет.

(4). Если индикатор загорается в других ситуациях, за исключением описанных выше,
необходимо проверить код неисправности.

Аварийный индикатор антиблокировочной системы может гореть постоянно, если
скорость движения автомобиля не превышает 10 км/час.

3). Функция диагностики.

(1). Стандартная последовательность диагностики (смотри рисунок 16-58).





                                    Возникает периодически                                          Не повторяется.






Код неисправности не выводится                 Выводится код неисправности   Код неисправности
                                                                                                                                         не выводится

.
.
.

Ненормально              Нормально                   Код неисправности не выводится.


.



.

 Код неисправности не выводится                                                    Выводится код неисправности.



.






Рисунок 16-58.

Проверить диагностический код.



Проверить диагностический код

.

Проверить коды неисправности.

Случайный отказ.

Действовать согласно процедуре

поиска и устранения

неисправностей основной

тормозной системы

.

Проверка работы основной
тормозной системы.

Проблема возникла случайно, или
неисправность устранена, и код ошибки
отменен.

Схема проверки диагностических
кодов неисправностей.

Проверить признаки неисправности.

Проверить коды неисправности.

Сбор информации от клиентов.
