Глава 16. Тормозная система



691

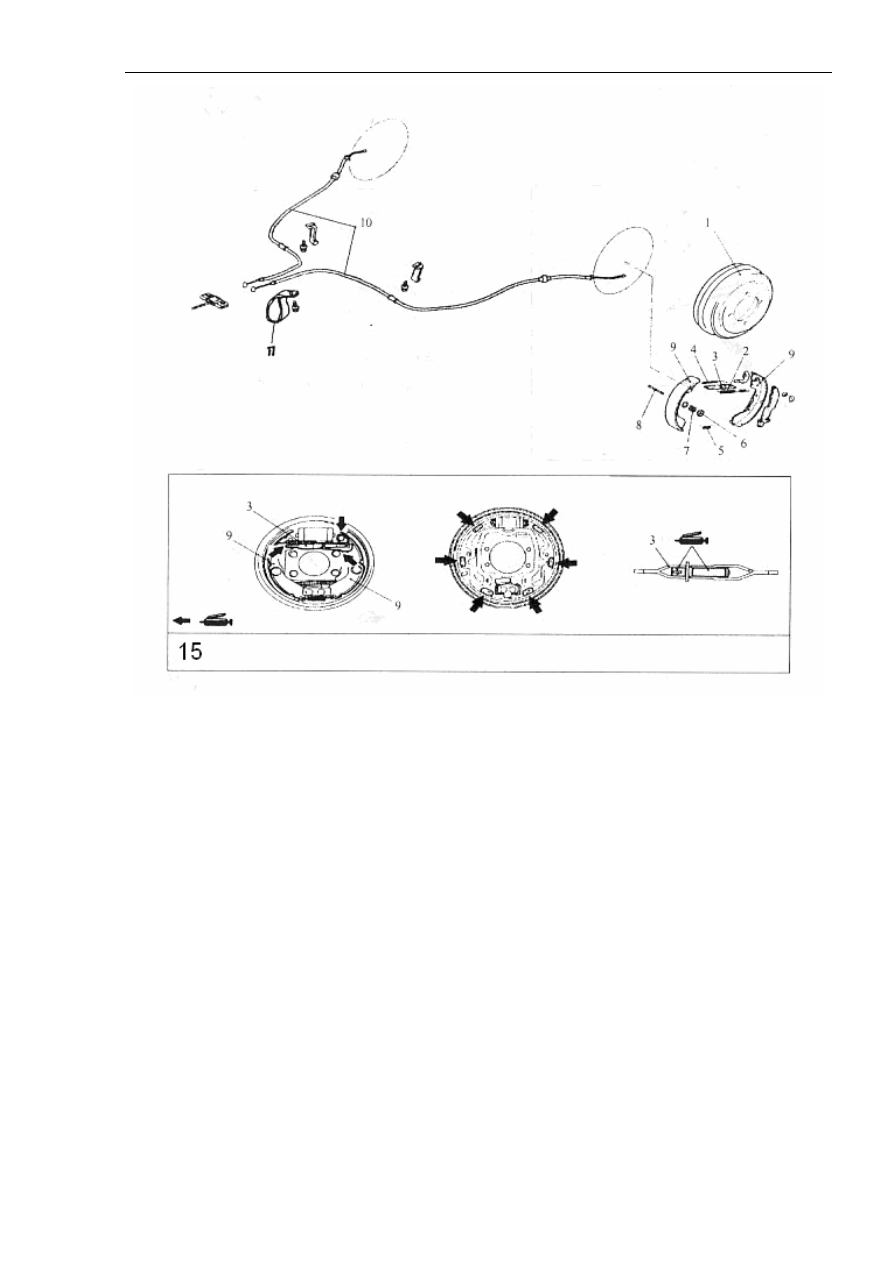

Рисунок 16-52.

Надписи на рисунке: 1. Тормозной барабан. 2. Пружина тормозной колодки. 3. Механизм
автоматической регулировки в сборе. 4. Пружина тормозной колодки. 5. Пружина
защитной шайбы. 6. Чашечка крепления тормозной колодки. 7. Пружина фиксации
тормозной колодки. 8. Шплинт крепления тормозной колодки. 9. Тормозная колодка с
фрикционной накладкой в сборе. 10. Опора троса стояночного тормоза. 11. Резиновая
втулка фиксации. 12. Зажим троса. 13. Трос заднего правого механизма стояночного
тормоза в сборе. 14. Трос заднего левого механизма стояночного тормоза в сборе. 15.
Рекомендованная смазка: обычная автомобильная консистентная смазка.







Глава 16. Тормозная система



692

16.3. Система стояночного тормоза для автомобилей,
оборудованных автоматической коробкой переключения
передач.

Содержание данного раздела имеет отношение к автомобилям, оборудованным педальной
системой стояночного тормоза.

1. Стандартные параметры для технического обслуживания.

Стандартные параметры для технического обслуживания приведены в таблице 16-11.

Таблица 16-11.

Пункт

Стандартное

значение

Предельно

допустимое

эксплуатационное

значение

Ход педали стояночного тормоза (усилие нажатия примерно 500Н)

4-6 щелчков -

Толщина фрикционной накладки тормозной колодки (мм) 4,3  1,0
Внутренний диаметр тормозного барабана (мм) 203

205



2. Смазочные материалы.

Перечень смазочных материалов приведен в таблице 16-9.

Таблица 16-9.

Тип, место применения

Наименование

Количество (г)

Опорная плита тормозного механизма
Тормозная колодка и фрикционная накладка в
сборе
Механизм автоматической регулировки
тормозного зазора в сборе

Стандартная автомобильная
консистентная смазка на литиевой
основе

По

необходимости



3. Техническое обслуживание без демонтажа с автомобиля.

1). Проверка и регулировка хода педали стояночного тормоза.

(1). Проверка хода педали стояночного тормоза.

Стандартное значение: 4-6 щелчков (при нажатии на педаль с усилием 500Н).

(2). Регулировка хода педали стояночного тормоза.

Если величина хода педали стояночного тормоза выходит за пределы диапазона,
регламентированного спецификацией, необходимо выполнить регулировку
соответственно следующей процедуре.

a. Открутить регулировочную гайку до конца троса стояночного тормоза таким образом,
чтобы трос находился в свободном состоянии.

b. Нажать на педаль тормоза несколько раз. Убедиться в том, что величина хода педали
тормоза стабилизировалась.

Глава 16. Тормозная система



693

Внимание:

После нескольких подряд нажатий педали тормоза устанавливается нормальный зазор
накладок тормозных колодок заднего тормозного механизма.

c. Вращая регулировочную гайку, отрегулировать величину хода педали стояночного
тормоза таким образом, чтобы она соответствовала диапазону стандартных значений.
После завершения регулировки убедиться в отсутствии зазора между регулировочной
гайкой и педалью управления стояночным тормозом. В случае обнаружения зазора или
люфта проверить положение регулировочной гайки, которая должна быть зажата в
ограничительной пластине, как показано на рисунке  16-53.



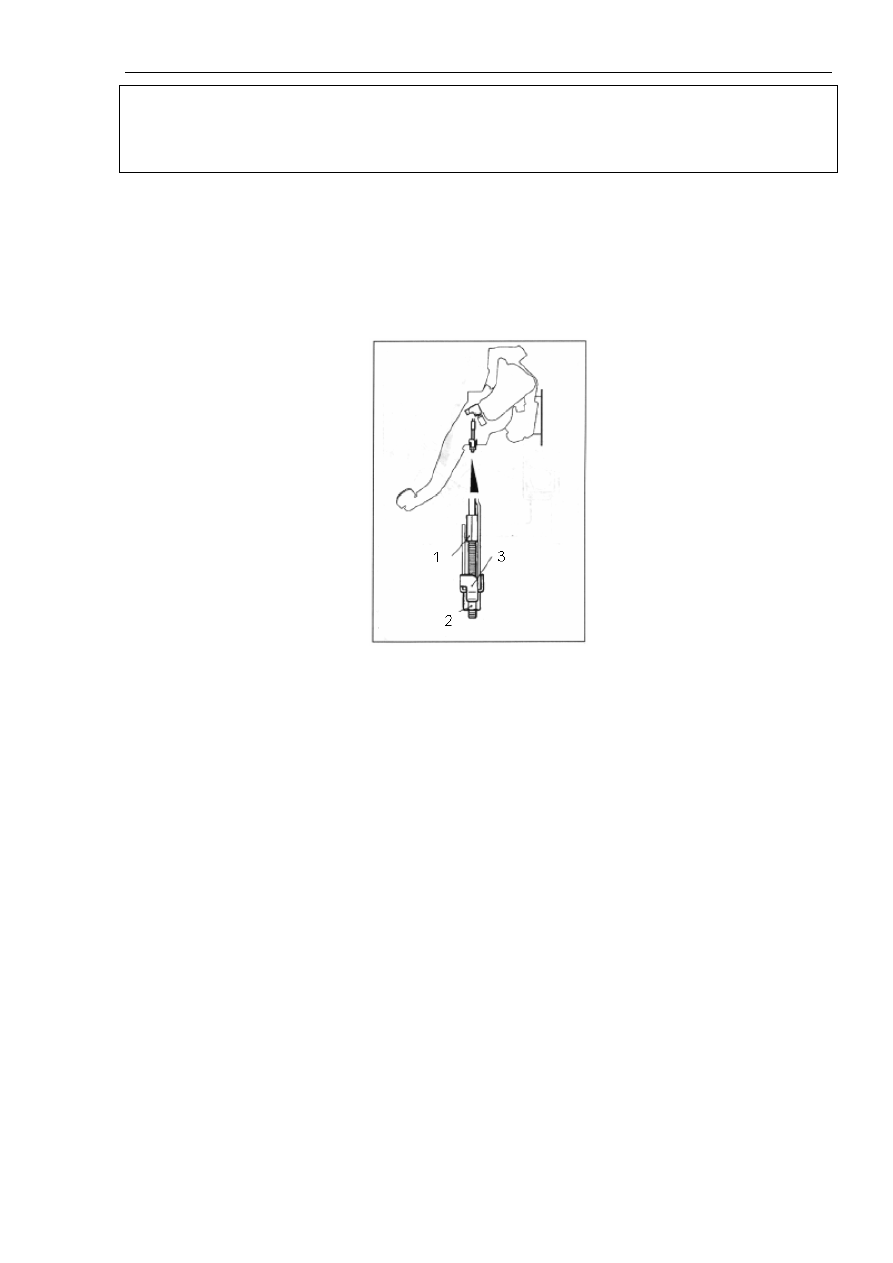

Рисунок 16-53.

Надписи на рисунке: 1. Насадка троса. 2. Гайка регулировки троса. 3. Держатель гайки.

d. После завершения регулировки величины хода педали стояночного тормоза поднять
заднюю часть автомобиля на домкрате. Отпустить рычаг стояночного тормоза. Вращая
задние колеса, убедиться в полной разблокировке задних тормозных механизмов.

2). Проверка выключателя индикатора стояночного тормоза.

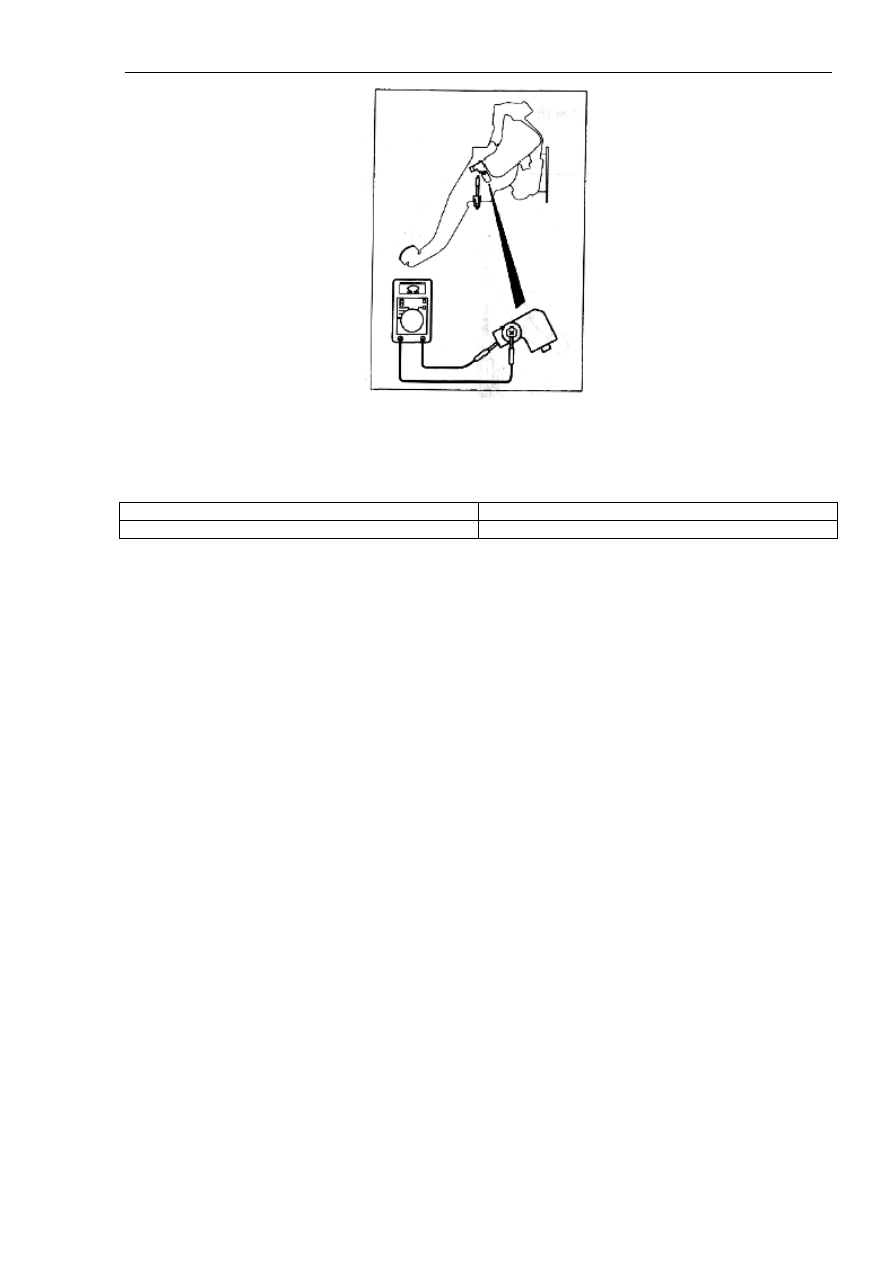

2. Проверить электрическую проводимость между контактами выключателя индикатора
стояночного тормоза и болтом крепления, как показано на рисунке 16-54, соответственно
описанию в таблице 16-13.

Глава 16. Тормозная система



694



Рисунок 16-54.

Таблица 16-13.

При нажатой педали стояночного тормоза

Проводимость присутствует

При отпущенной педали стояночного тормоза

Проводимость отсутствует



4. Педаль управления стояночным тормозом.

Демонтаж и установка.

См. рисунок 16-55.
