Глава 16. Тормозная система



683

Стандартное значение: 10,0 мм.

Предельно допустимое эксплуатационное значение: 2,0 мм.

Внимание:

1. В случае замены накладок тормозных колодок необходимо заменить накладки
одновременно с левой и правой стороны автомобиля.

2. Если толщина фрикционных накладок тормозных колодок с одной стороны автомобиля
значительно отличается от толщины накладок с другой стороны, необходимо проверить
скольжение поршня в тормозных цилиндрах.

10. Барабанный тормозной механизм задних колес.

1). Демонтаж и установка.

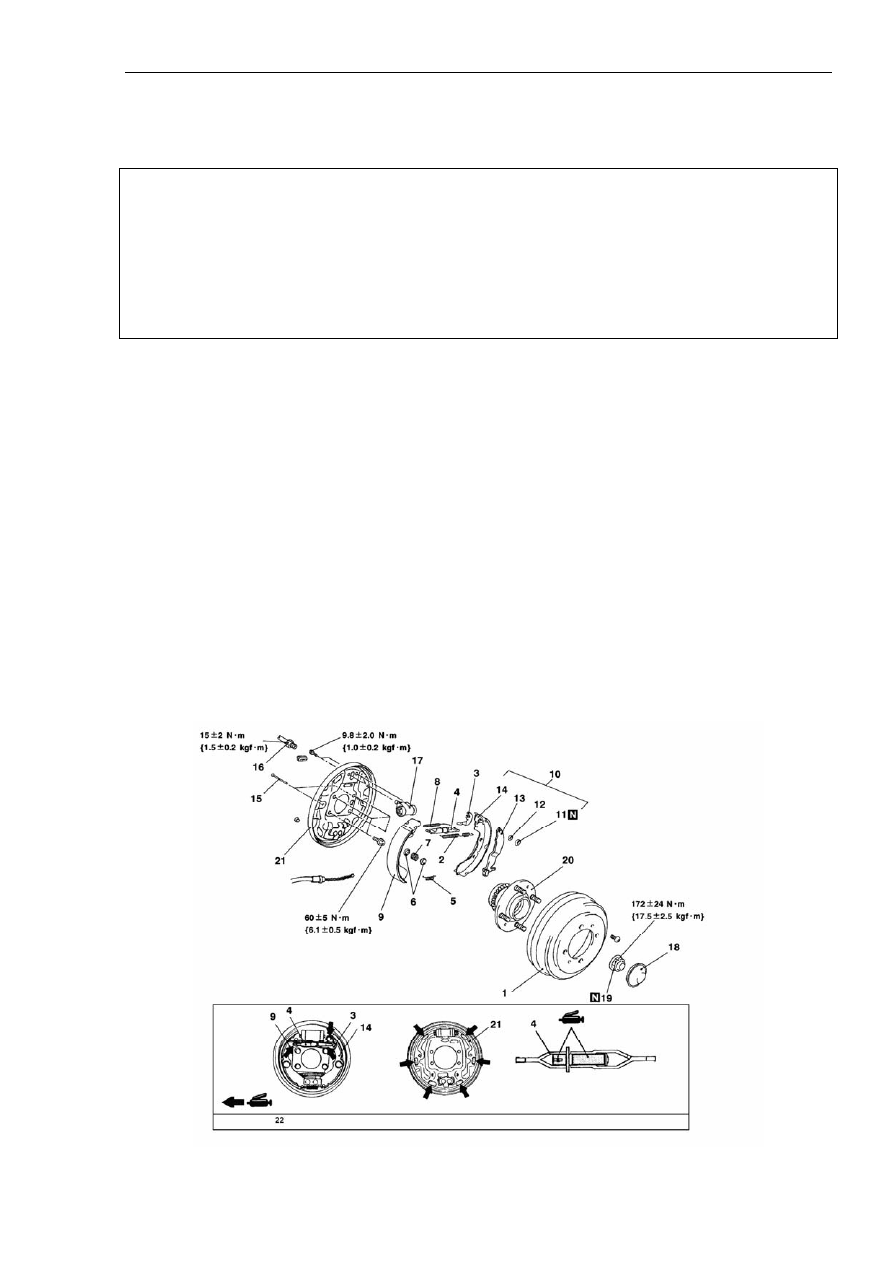

Последовательность демонтажа показана на рисунке 16-42.

Операции, выполняемые до начала демонтажа.

- Ослабить регулировочную гайку троса стояночного тормоза.

- Слить тормозную жидкость.

Операции, выполняемые после завершения установки.

- Отрегулировать рычаг управления стояночным тормозом.

- Залить тормозную жидкость, стравить воздух из тормозной системы.



Рисунок 16-42.

Глава 16. Тормозная система



684

Надписи на рисунке: 1. Тормозной барабан. 2. Пружина. 3. Регулировочный рычаг. 4.
Механизм автоматической регулировки в сборе. 5. Винтовая пружина. 6. Прижимная
крышка тормозной колодки. 7. Прижимная пружина тормозной колодки. 8. Пружина
рычага тормозной колодки. 9. Тормозная колодка и фрикционная накладка в сборе. 10.
Тормозная колодка и рычаг в сборе. 11. Зажимное кольцо. 12. Контрящая шайба. 13.
Рычаг стояночного тормоза. 14. Тормозная колодка и фрикционная накладка в сборе. 15.
Шплинт тормозной колодки. 16. Соединение тормозной трубки. 17. Колесный цилиндр. 18.
Крышка ступицы колеса. 19. Затяжная гайка. 20. Ступица заднего колеса в сборе. 21.
Опорная плита тормозного механизма. 22. Рекомендованная смазка: обычная
автомобильная консистентная смазка.

2). Важнейшие моменты демонтажа.

(1). Демонтаж зажимного кольца.

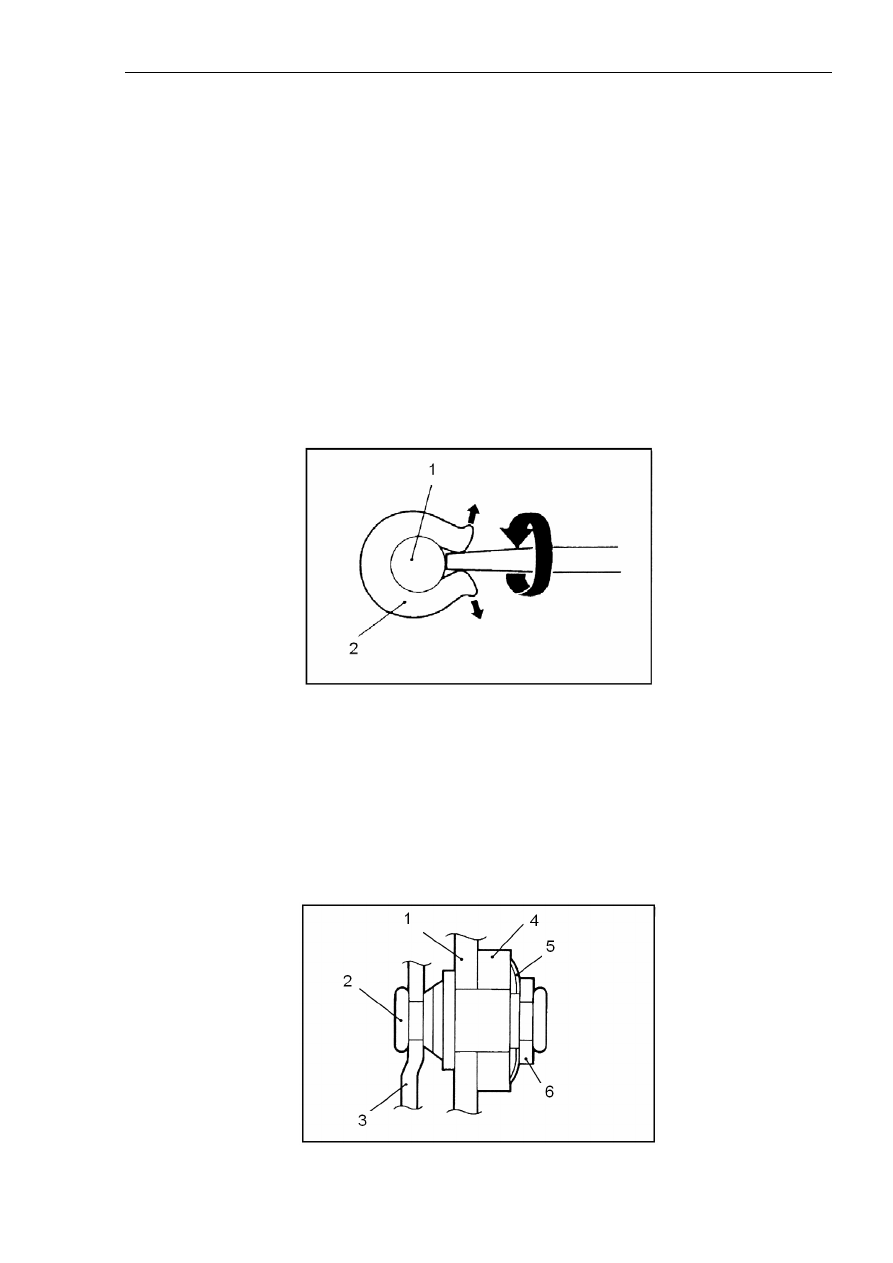

Развести разъем зажимного кольца с помощью отвертки с плоским жалом или подобного
инструмента, снять зажимное кольцо, как показано на рисунке 16-43.



Рисунок 16-43.

Надписи на рисунке: 1. Шплинт тормозной колодки и фрикционной накладки. 2.
Зажимное кольцо.

3). Важнейшие моменты установки.

(1). Установка контрящей шайбы.

Установить контрящую шайбу в направлении, как показано на рисунке 16-44.



Рисунок 16-44.

Глава 16. Тормозная система



685

Надписи на рисунке: 1. Тормозная колодка и фрикционная накладка в сборе. 2. Шплинт. 3.
Регулировочный рычаг. 4. Рычаг стояночного тормоза. 5. Контрящая шайба. 6. Зажимное
кольцо.

(2). Установка зажимного кольца.

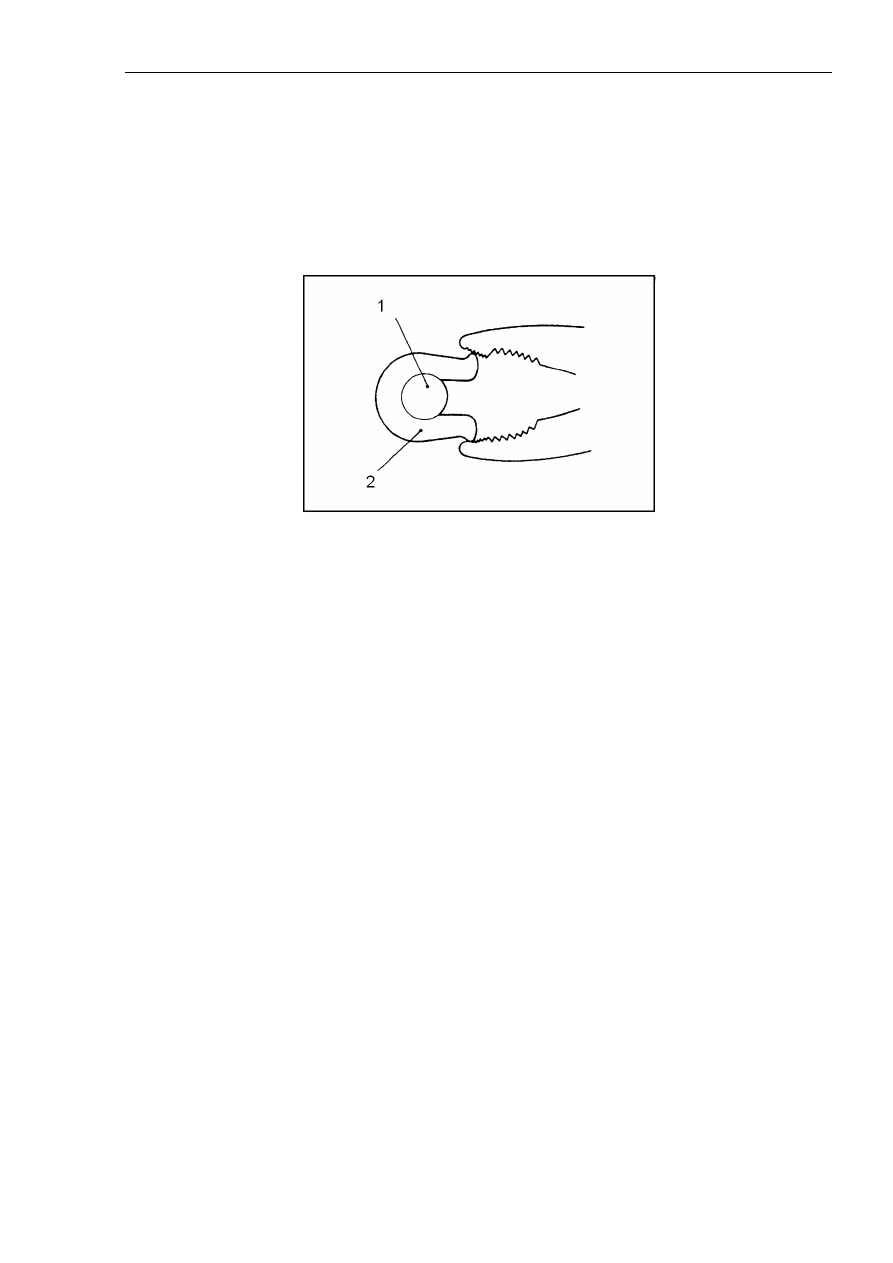

Установить зажимное кольцо на шплинт с помощью пассатижей или подобного
инструмента, как показано на рисунке 16-45.



Рисунок 16-45.

Надписи на рисунке: 1. Тормозная колодка и фрикционная накладка в сборе. 2. Зажимное
кольцо.

4). Проверка.

(1). Проверка толщины фрикционной накладки (см. описание выше по тексту главы).

(2). Проверка внутреннего диаметра тормозного барабана (см. описание выше по тексту
главы).

(3). Проверка зазора между фрикционной накладкой тормозной колодки и внутренней
поверхностью тормозного барабана (см. описание выше по тексту главы).

5). Разборка, сборка.

Последовательность разборки и сборки показана на рисунке 16-46.

Глава 16. Тормозная система



686

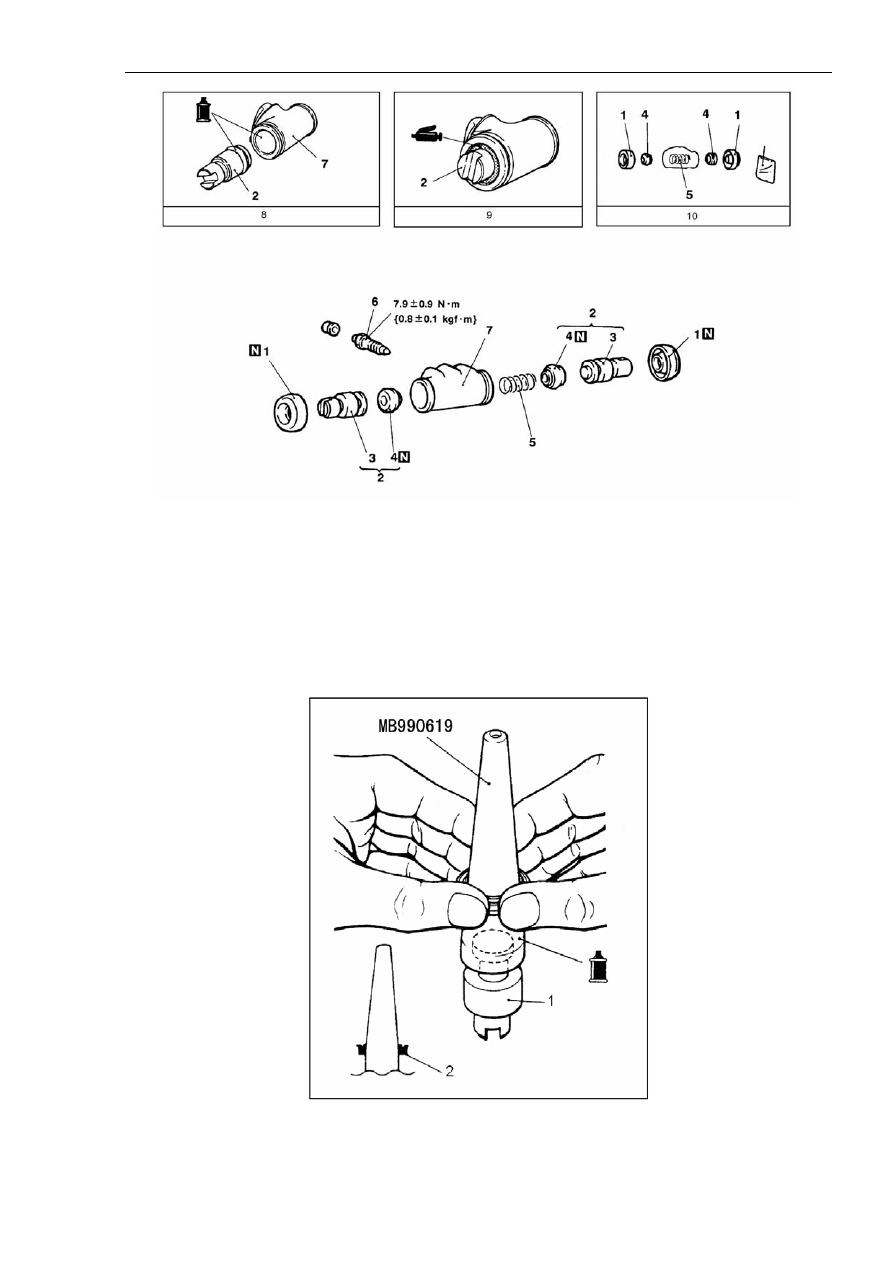

Рисунок 16-46.

Надписи на рисунке: 1. Пыльник. 2. Поршень в сборе. 3. Поршень. 4. Чашечка поршня. 5.
Пружина. 6. Дренажный винт. 7. Корпус вспомогательного насоса. 8. Рекомендованная
тормозная жидкость: тормозная жидкость 9208. 9. Рекомендованная смазка: обычная
автомобильная консистентная смазка. 10. Вспомогательный насос в сборе.

6). Важнейшие моменты сборки.

Установка чашечки поршня и поршня (см. рисунок 16-47).



Рисунок 16-47.

Надписи на рисунке: 1. Поршень. 2. Губками кромки вверх.
