Глава 14B. Задняя подвеска



643

(2). Демонтаж тормозных механизмов задних колес в сборе.

Прикрутить задний тормозной механизм к кузову автомобиля проволокой во избежание
падения тормозного механизма в сборе после его демонтажа.

Внимание:

При креплении тормозных механизмов задних колес в сборе следить за тем, чтобы не
перегибались и не скручивались тормозные трубки и шланги.

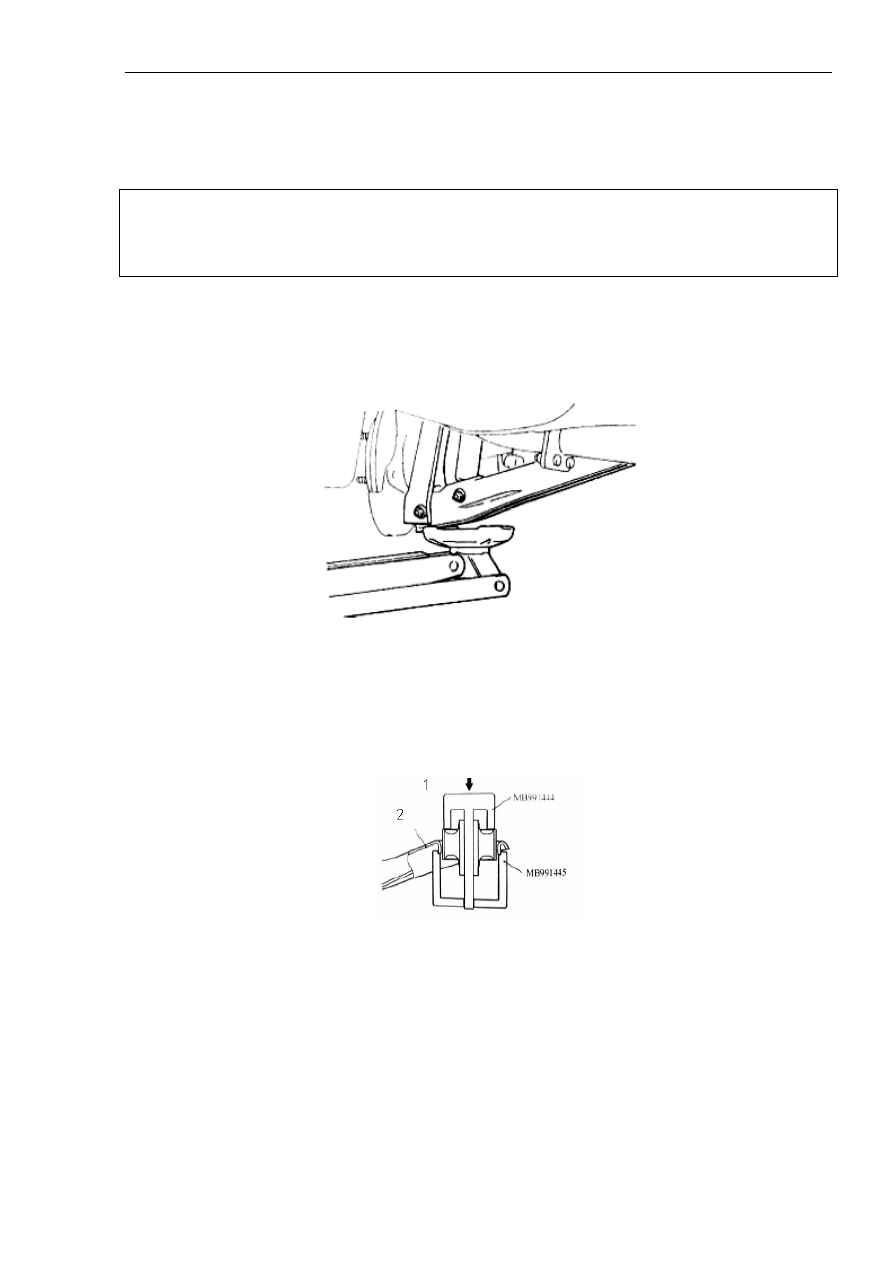

(3). Отсоединение нижнего рычага управления.

Поднять на домкрате опору нижнего рычага управления, разобрать соединение нижнего
рычага управления, как показано на рисунке 14B-14.



Рисунок 14B-14.

2. Замена манжеты.

(1). Снять манжету заднего продольного рычага с помощью специального ремонтного
инструмента, как показано на рисунке 14B-15.



Рисунок 14B-15.

Надписи на рисунке: 1. Вытащить. 2. Задний продольный рычаг.

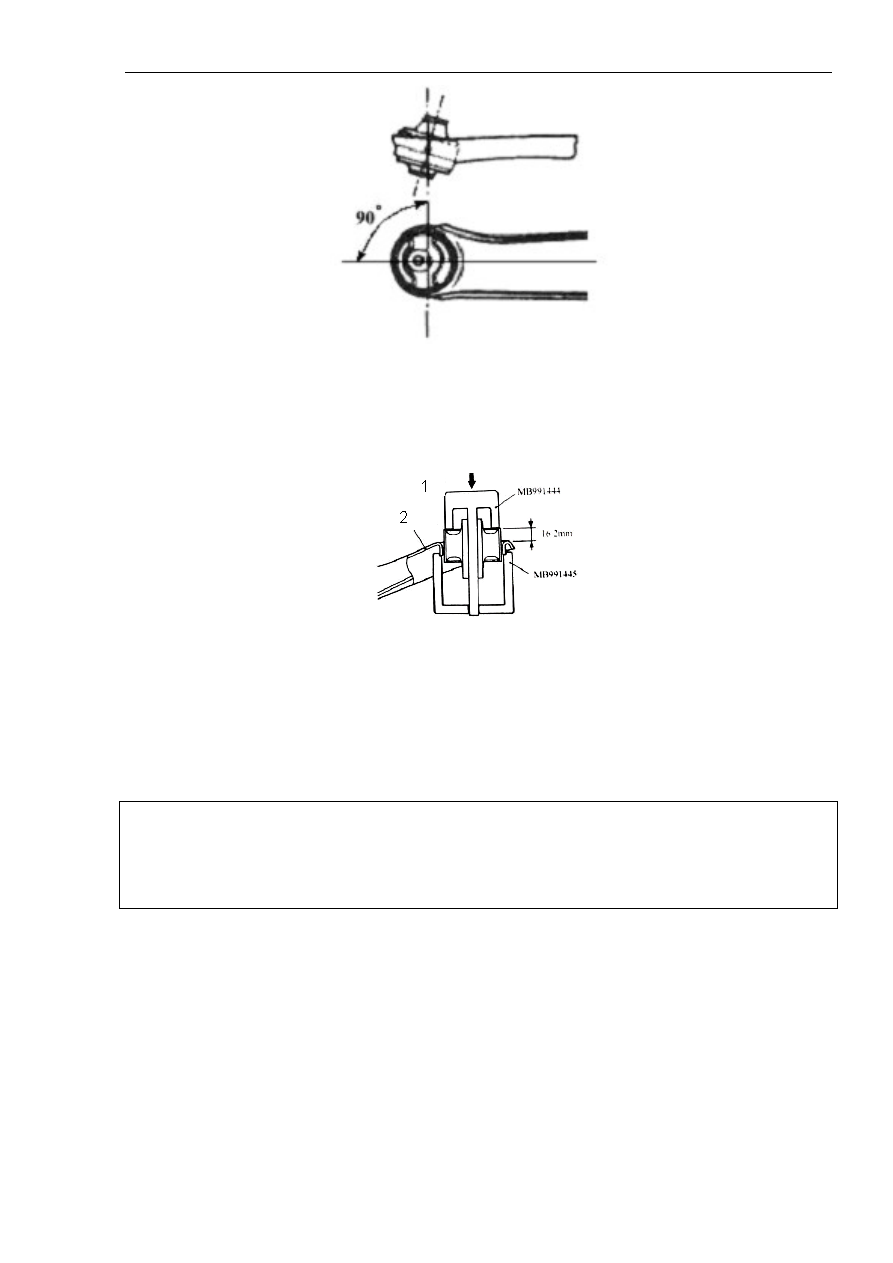

(2). Определить направление установки манжеты заднего продольного рычага.

1. Стороной длинного конца внутренней трубки манжеты ведомого рычага во
внутреннюю сторону кузова автомобиля.

2. Манжета ведомого рычага должна быть установлена в положение, как показано на
рисунке 14B-16.

Глава 14B. Задняя подвеска



644



Рисунок 14B-16.

(3). Запрессовать манжету ведомого рычага с помощью специального ремонтного
инструмента в положение, как показано на рисунке 14B-17.



Рисунок 14B-17.

Надписи на рисунке: 1. Запрессовать. 2. Задний продольный рычаг.

14B.6. Задний амортизатор и винтовая пружина в сборе.

1. Демонтаж и установка.

Внимание:

Соединения, помеченные символом ‘*’, закручиваются временно. Окончательная затяжка
данных соединений до заданного момента выполняется после опускания автомобиля с
подъемника на поверхность.

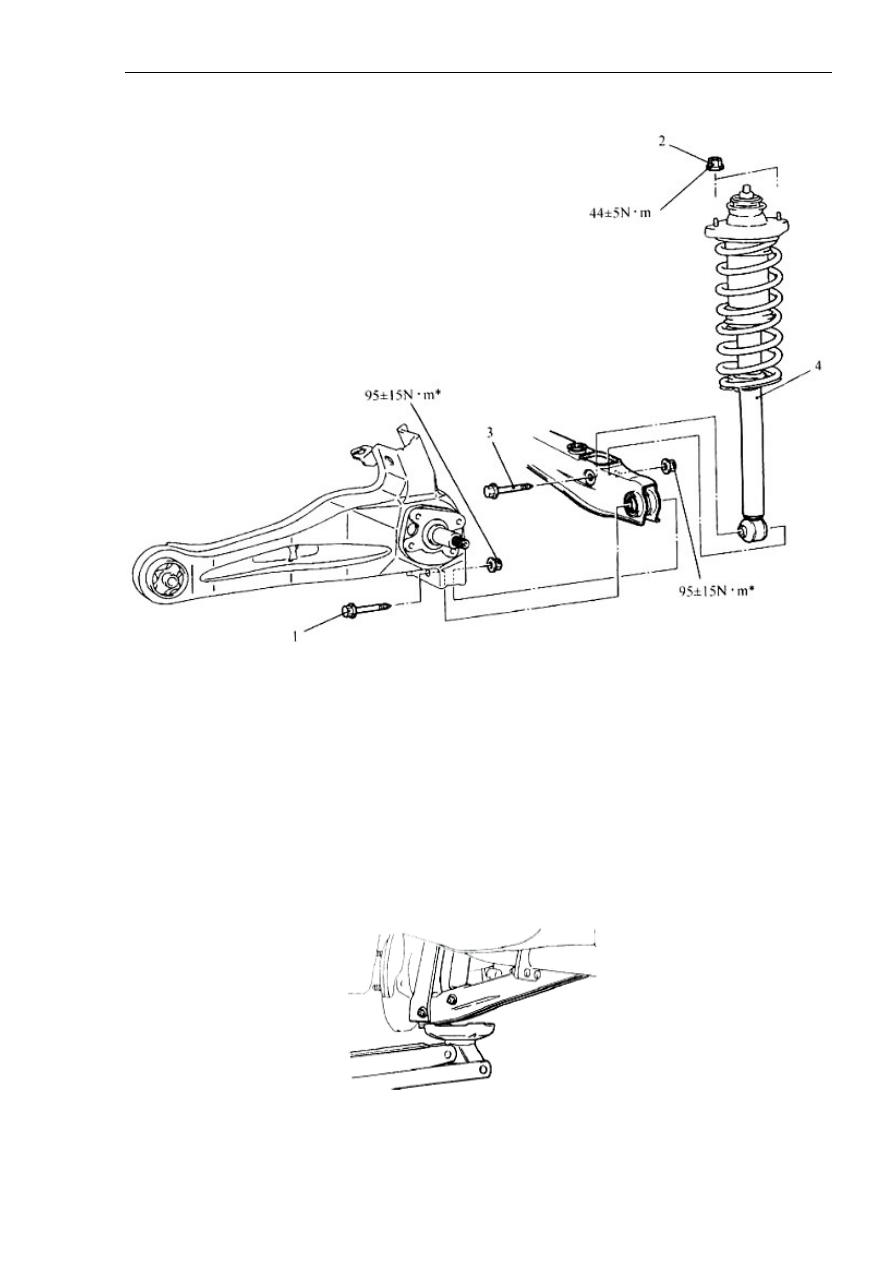

Последовательность демонтажа показана на рисунке 14B-18.

Глава 14B. Задняя подвеска



645



Рисунок 14B-18.

Надписи на рисунке: 1. Соединение нижнего рычага управления и заднего продольного
рычага. 2. Монтажная гайка заднего амортизатора. 3. Соединение нижнего рычага
управления и заднего амортизатора. 4. Задний амортизатор с винтовой пружиной в сборе.

Важнейшие моменты демонтажа.

Разборка соединения нижнего рычага управления и заднего продольного рычага.

Подпереть домкратом нижний рычаг управления, затем разобрать соединение нижнего
рычага управления и заднего продольного рычага, как показано на рисунке 14B-19.



Рисунок 14B-19.

Глава 14B. Задняя подвеска



646

Важнейшие моменты монтажа.

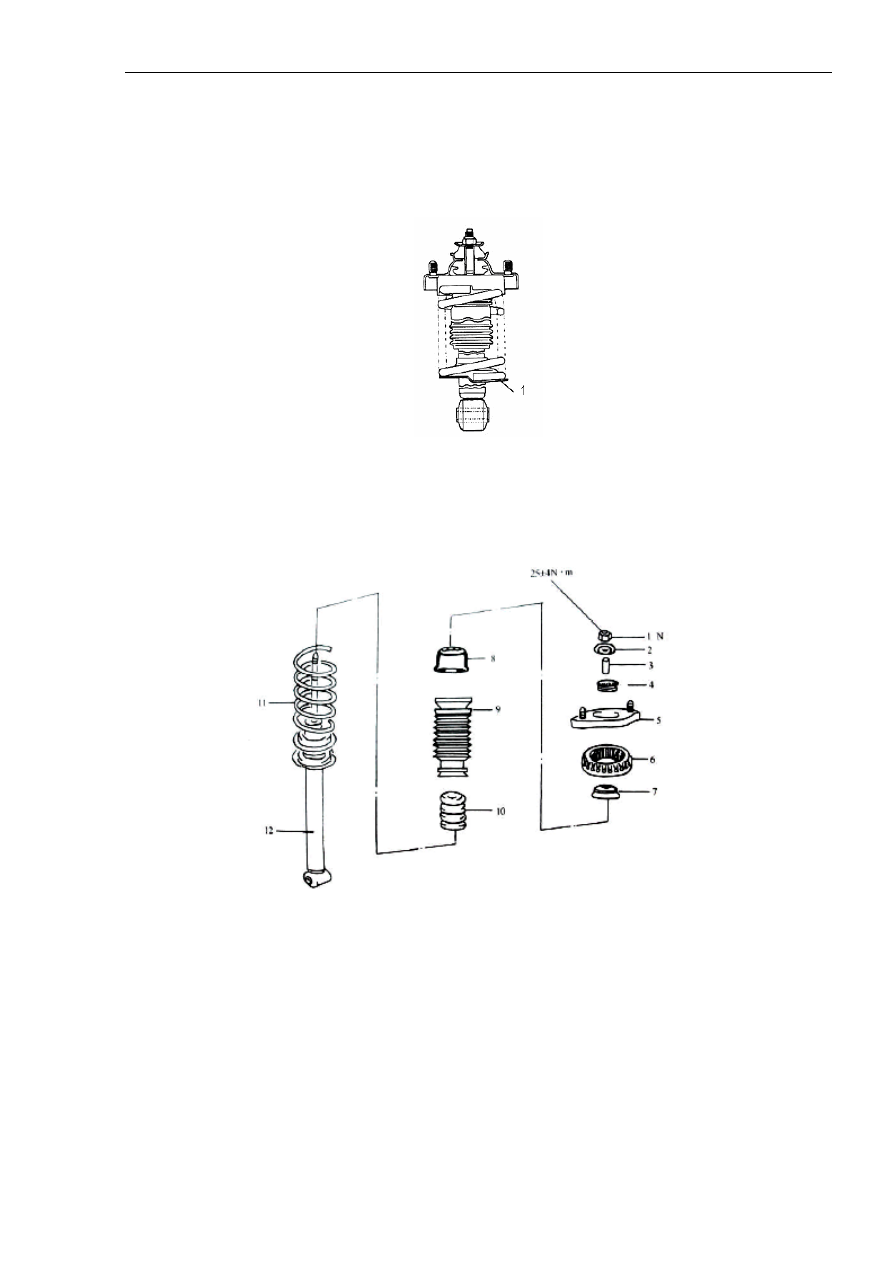

(1). Установка заднего амортизатора и винтовой пружины в сборе.

Начало угла подъема резьбы гнезда пружины при установке должно быть обращено к
задней стороне автомобиля, как показано на рисунке 14B-20.



Рисунок 14B-20.

Надписи на рисунке: 1. Гнездо пружины.

2. Разборка и сборка.



Рисунок 14B-21.

Надписи на рисунке: 1. Самоконтрящаяся гайка. 2. Шайба. 3. Верхняя манжета (A). 4.
Кольцевое уплотнение. 5. Опорное гнездо в сборе. 6. Втулка. 7. Верхнее гнездо пружины.
8. Верхняя манжета (B). 9. Гнездо резинового амортизатора. 10. Резиновый амортизатор.
11. Винтовая пружина. 12. Задний амортизатор в сборе.

1). Важнейшие моменты разборки.

1). Демонтаж самоконтрящей гайки.
