Глава 14B. Задняя подвеска



639

Демонтаж нижнего рычага управления: 3. Соединение тяги заднего успокоителя в сборе. 4.
Соединение нижнего рычага управления и буксировочного рычага. 5. Соединение заднего
амортизатора и винтовой пружины в сборе. 6. Нижний рычаг управления.

1). Важнейшие моменты демонтажа.

(1). Демонтаж тяги управления и нижнего рычага управления.

Нанести метки совмещения на болтах регулировки схождения и угла наружного наклона
колес, снять нижнюю тягу управления и нижний рычаг управления, как показано на
рисунке 14B-6.

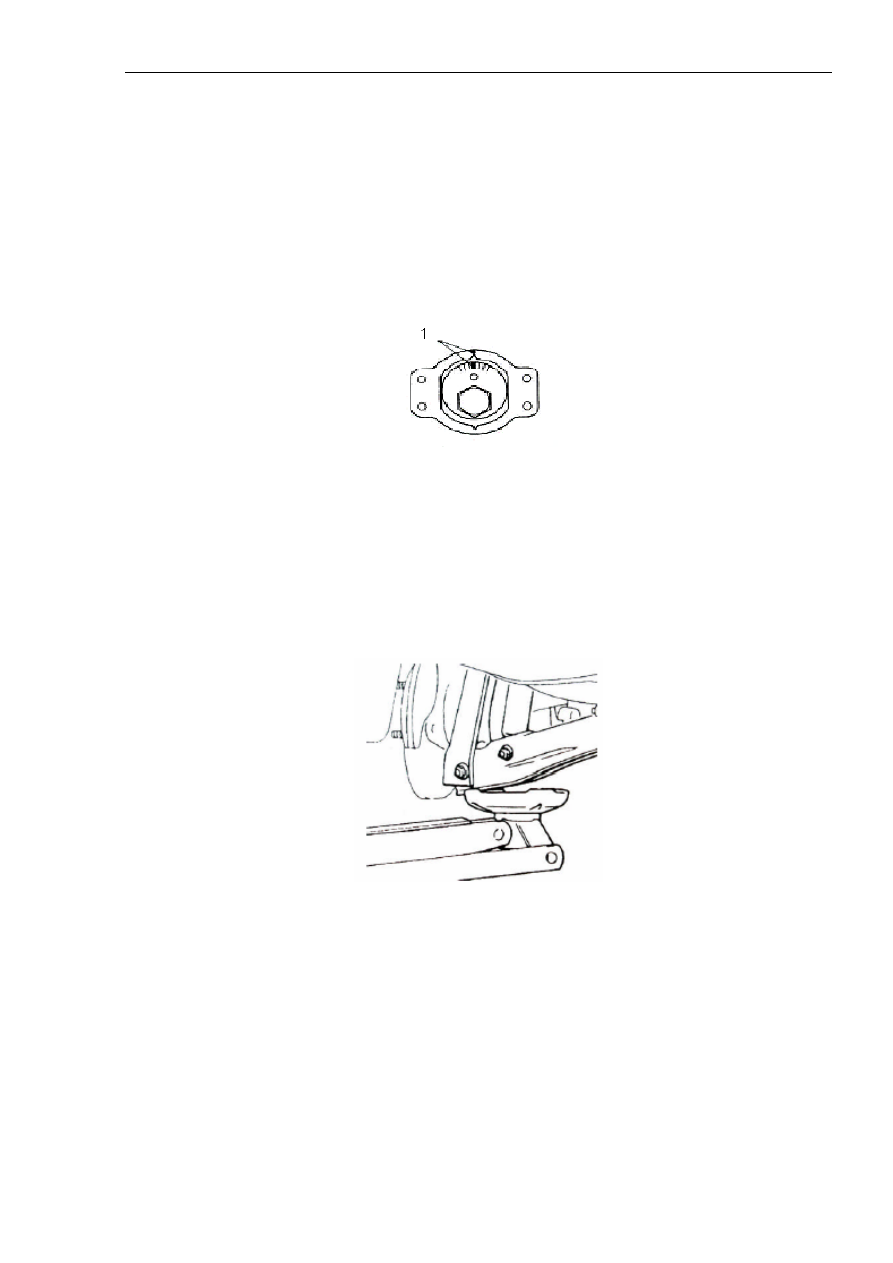

Рисунок 14B-6.

Надписи на рисунке: 1. Метки совмещения.

(2). Демонтаж верхнего рычага управления.

Поднять на домкрате опору нижнего рычага управления, как показано на рисунке 14B-7,
разобрать соединение верхнего рычага управления и буксировочного рычага.



Рисунок 14B-7.

 (3). Разборка соединения нижнего рычага управления и буксировочного рычага.

Поднять на домкрате опору нижнего рычага управления, разобрать соединение нижнего
рычага управления и буксировочного рычага.

2). Важнейшие моменты установки.

(1). Установка тяги заднего успокоителя.

Глава 14B. Задняя подвеска



640

Убедиться, что длина выступающей резьбовой части тяги успокоителя соответствует
стандартному диапазону, регламентированному спецификацией, затем закрутить
самоконтрящуюся гайку, как показано на рисунке  14B-8.

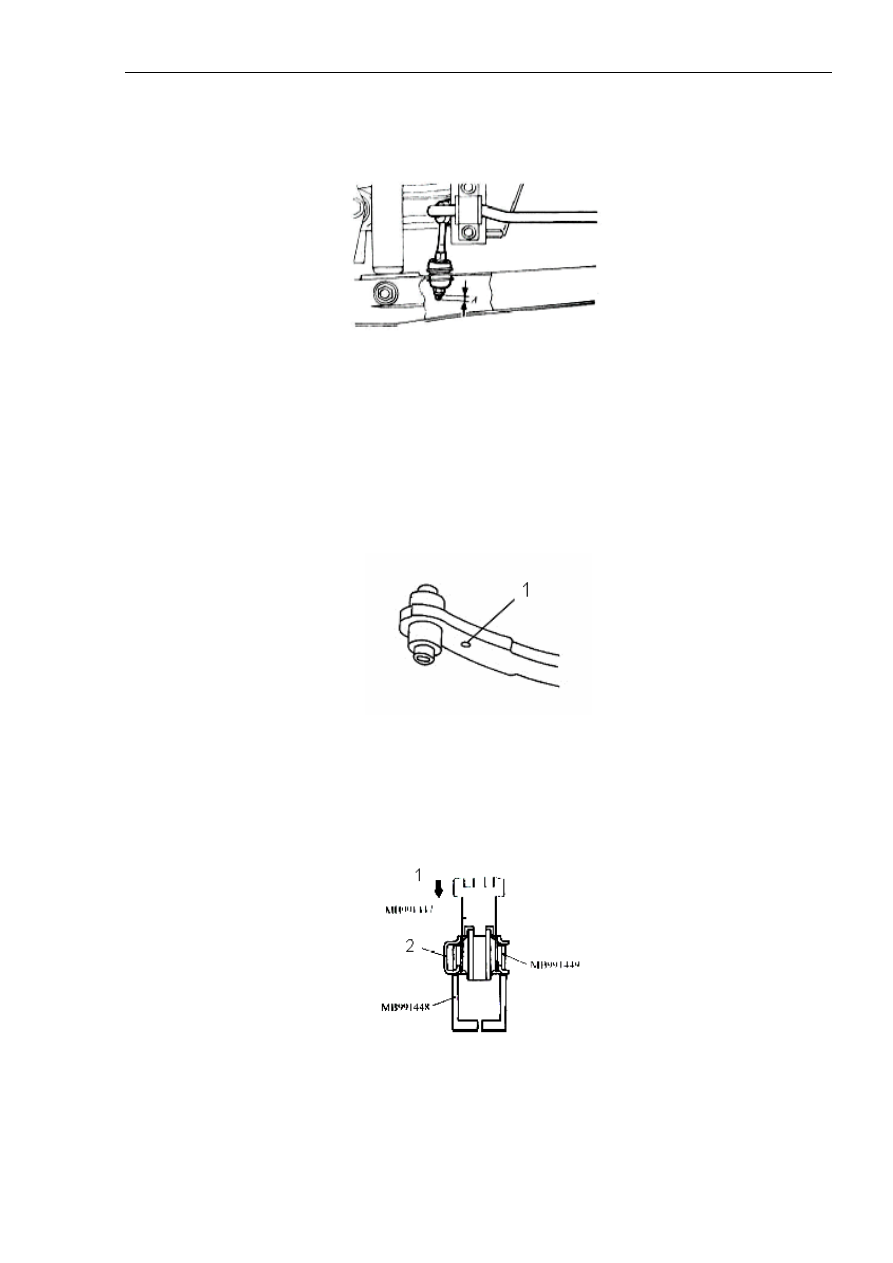

Рисунок 14B-8.

Стандартное значение: 6-8 мм.

(2). Установка верхнего рычага управления.

Установить верхние рычаги управления таким образом, чтобы идентификационные метки
были обращены в одну сторону, как показано на рисунке 14B-9.



Рисунок 14B-9.

Надписи на рисунке: 1. Идентификационная метка.

(2). Замена манжеты нижнего рычага управления (см. рисунки 14B-10, 14B-11).



Рисунок 14B-10.

Надписи на рисунке: 1. Вытащить. 2. Задний нижний рычаг управления.

Глава 14B. Задняя подвеска



641



Рисунок 14B-11.

Надписи на рисунке: 1. Запрессовка. 2. Задний нижний рычаг управления.

Вытащить и запрессовать манжеты нижнего рычага управления с помощью специального
ремонтного инструмента.

Внимание:

Наружный диаметр втулки с двух торцов не одинаковый, необходимо соблюдать
направление установки.

14B.6. Задний продольный рычаг.

1. Демонтаж и установка.

Внимание:

Соединения, помеченные символом ‘*’, закручиваются временно. Окончательная затяжка
данных соединений до заданного момента выполняется после опускания автомобиля с
подъемника на поверхность.

Операции, выполняемые до начала демонтажа и после завершения установки.

Демонтаж и установка тормозных механизмов задних колес в сборе.

Последовательность демонтажа показана на рисунке 14B-12.

Глава 14B. Задняя подвеска



642

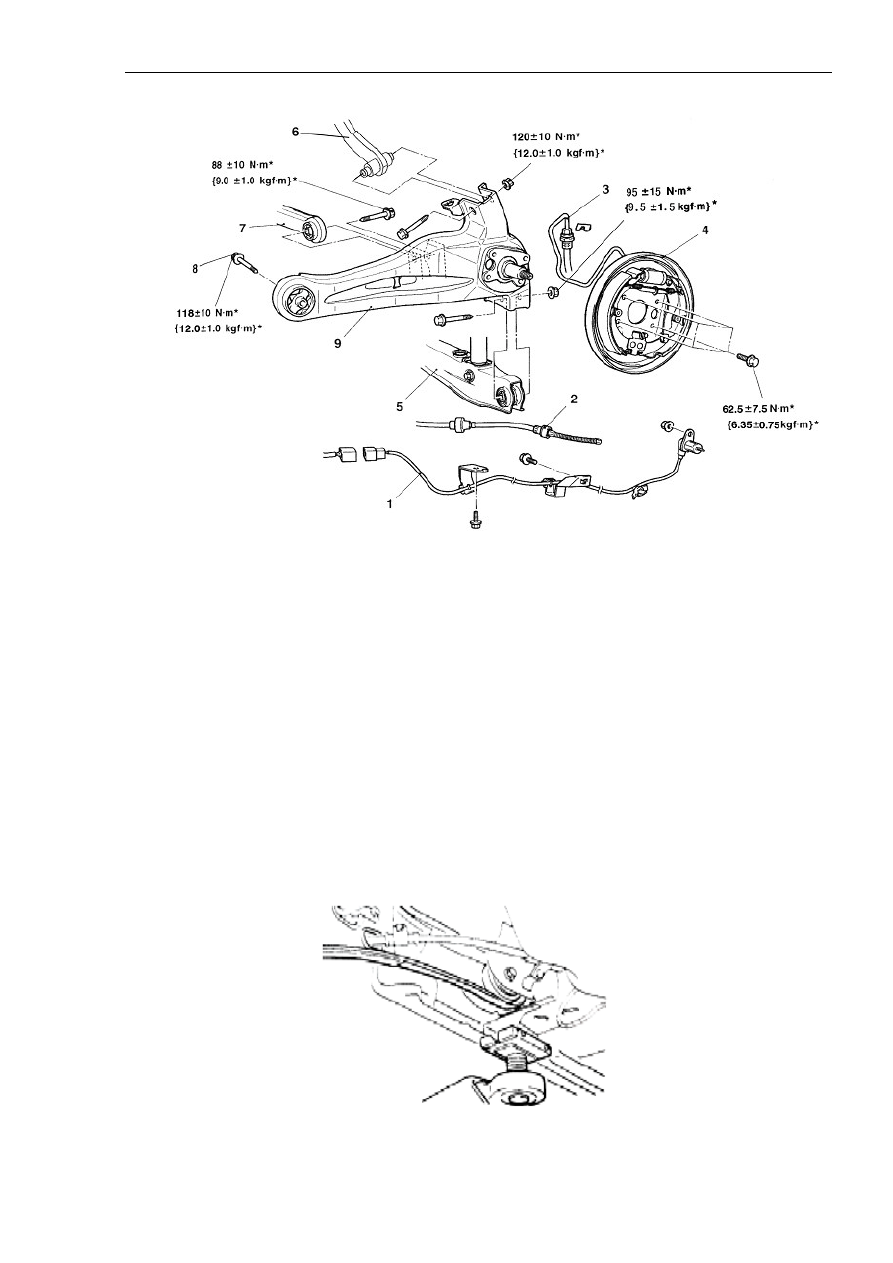

Рисунок 14B-12.

Надписи на рисунке: 1. Соединение датчика заднего колеса. 2. Трос стояночного тормоза.
3. Гибкий тормозной шланг. 4. Задний тормозной механизм в сборе. 5. Соединение
нижнего рычага управления. 6. Соединение верхнего рычага управления. 7. Соединение
тяги управления. 8. Соединение заднего продольного рычага и кузова автомобиля. 9.
Задний продольный рычаг в сборе.

Важнейшие моменты демонтажа.

(1). Поднять автомобиль.

Сместить рычаг подъемного устройства немного к передней стороне автомобиля, чтобы
он не создавал помех при демонтаже заднего продольного рычага, как показано на
рисунке 14B-13.



Рисунок 14B-13.
