(2). Установка контрящей шайбы и самоконтрящейся гайки (см. рисунок 12-9).



Рисунок 12-9.

Надписи на рисунке: 1. Контрящая шайба.

Сточенная сторона контрящей шайбы должна быть обращена в сторону самоконтрящейся
гайки. Закрутить гайку до момента затяжки, регламентированного спецификацией.

Момент затяжки: 246+/-29 Н*м.

2. Разборка и сборка.

Разборка и сборка показана на рисунке 12-10.

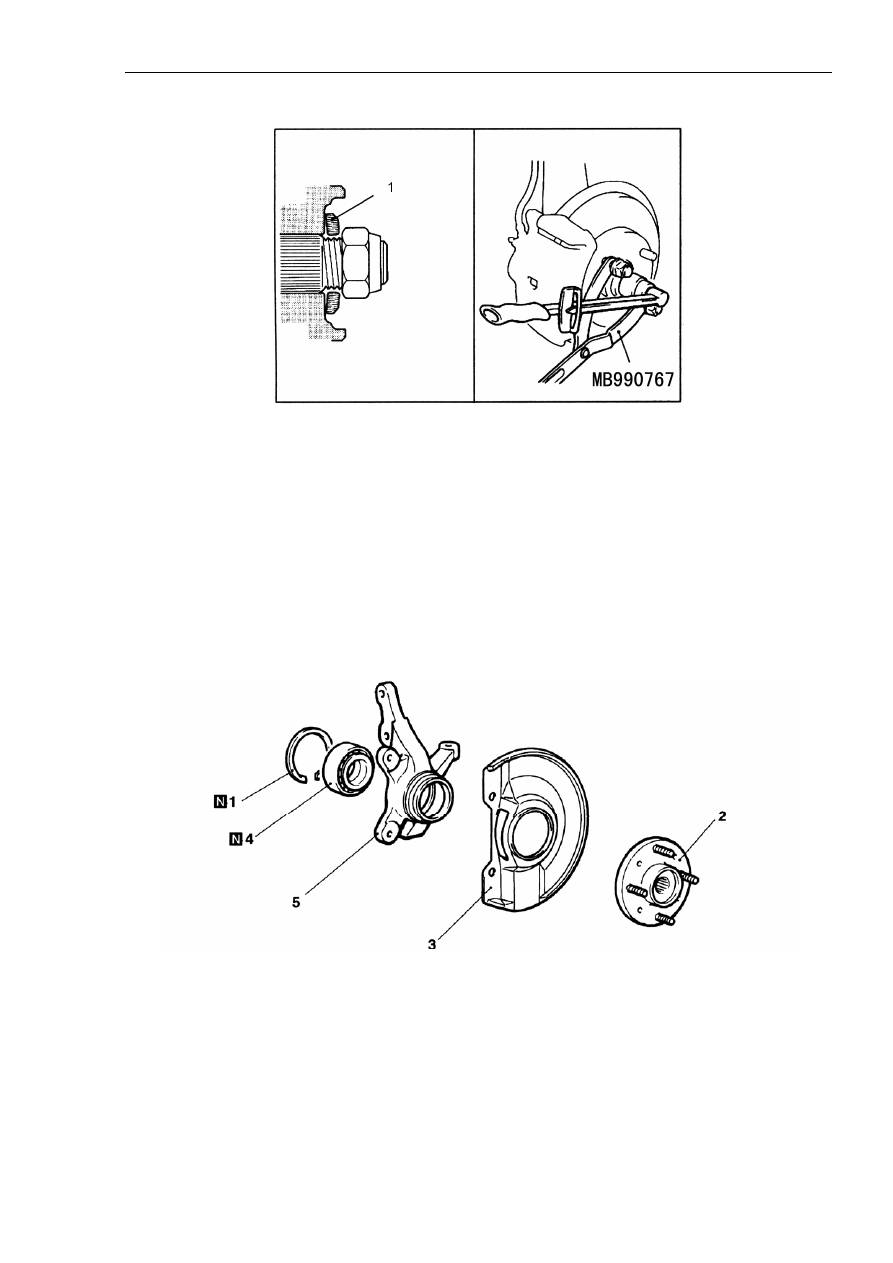

Рисунок 12-10.

Надписи на рисунке: последовательность разборки: 1. Стопорное кольцо. 2. Ступица
колеса. 3. Пылезащитная крышка. 4. Подшипник ступицы колеса. 5. Поворотный кулак.
Последовательность сборки: 5. Поворотный кулак. 4. Подшипник ступицы колеса. 1.
Стопорное кольцо. 2. Ступица колеса. 3. Пылезащитная крышка.

►B◄ * Проверить крутящий момент привода вращения ступицы колеса.

►C◄ * Проверить осевой зазор ступицы колеса.

Глава 12. Передняя ось



592

1). Важнейшие моменты разборки.

(1). Демонтаж ступицы колеса показан на рисунке 12-11.



Рисунок 12-11.

Надписи на рисунке: 1. Зафиксировав болт в неподвижном положении, затянуть гайку.

Внимание:

После демонтажа ступицы колеса необходимо использовать новый колесный подшипник.

(2). Демонтаж колесного подшипника.

a. Поддеть отверткой наружный сальник, как показано на рисунке  12-2, установить
специальный ремонтный инструмент – скобу – с наружной стороны внутренней обоймы
колесного подшипника.



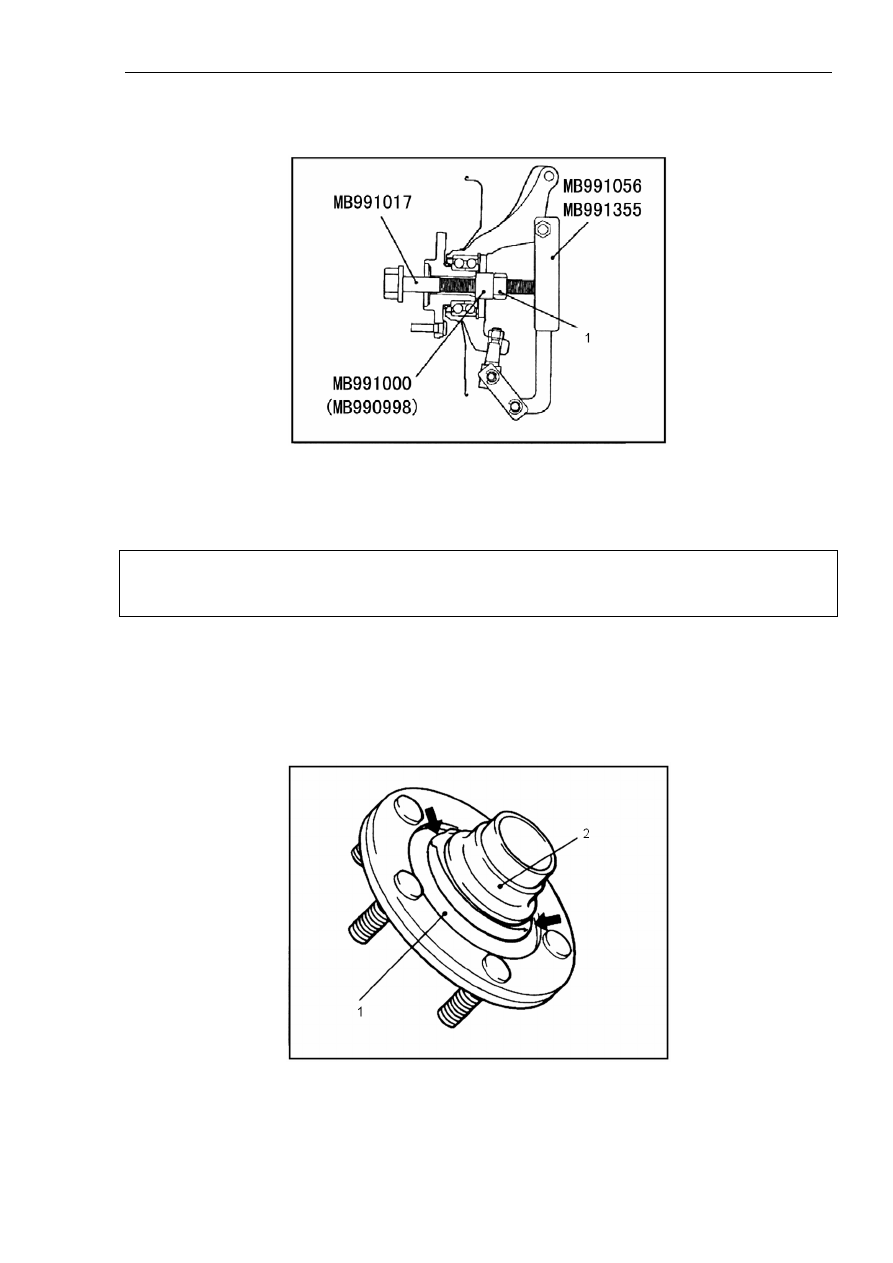

Рисунок 12-12.

Надписи на рисунке: 1. Наружный сальник. 2. Внутренняя обойма с наружной стороны
колесного подшипника.

Глава 12. Передняя ось



593

b. Снять внутреннюю обойму с наружной стороны колесного подшипника с помощью
специального инструмента, как показано на рисунке  12-13.



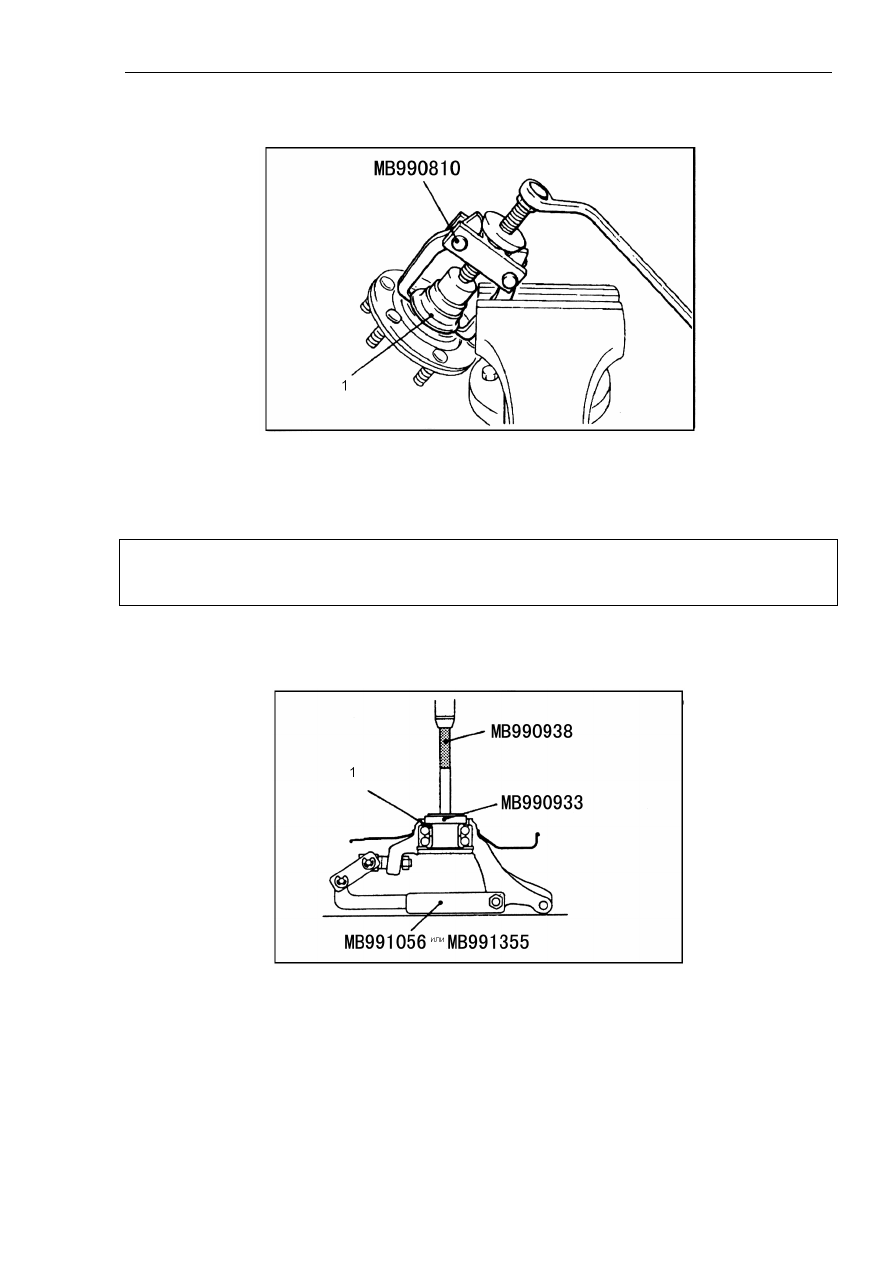

Рисунок 12-13.

Надписи на рисунке: 1. Внутренняя обойма с наружной стороны колесного подшипника.

Внимание:

При вытаскивании внутренней обоймы следить за тем, чтобы ступица колеса не упала.

c. Установить снятую внутреннюю обойму на подшипник, снять подшипник с помощью
специального инструмента, как показано на рисунке  12-14.



Рисунок 12-14.

Надписи на рисунке: 1. Внутренняя обойма с наружной стороны колесного подшипника.

Глава 12. Передняя ось



594

2). Важнейшие моменты сборки.

(1). Установка колесного подшипника показана на рисунке 12-15.



Рисунок 12-15.

Внимание:

При установке подшипника запрессовывать наружную обойму.

(2). Проверка крутящего момента привода вращения ступицы колеса.

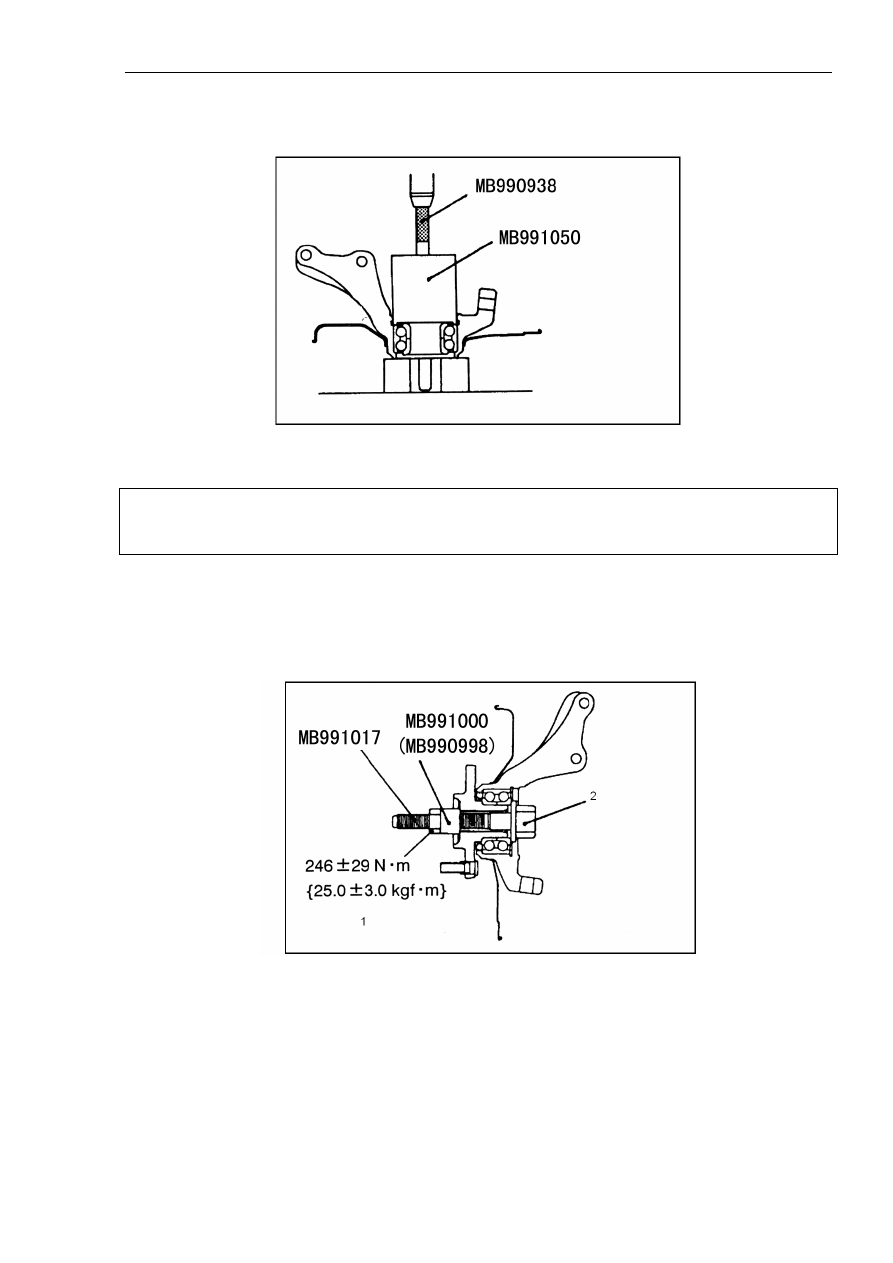

a. Запрессовать ступицу колеса в поворотный кулак с заданным прижимным усилием с
помощью специального инструмента, как показано на рисунке  12-16.



Рисунок 12-16.

Надписи на рисунке: 1. Зафиксировав болт в неподвижном положении, затянуть гайку. 2.
Болт.

b. Вращать ступицу колеса для равномерного распределения смазки по подшипнику.

c. Измерить крутящий момент привода вращения ступицы колеса с помощью
специального инструмента, как показано на рисунке  12-17.
