Автоматическая коробка переключения передач – поиск и устранение неисправностей



583

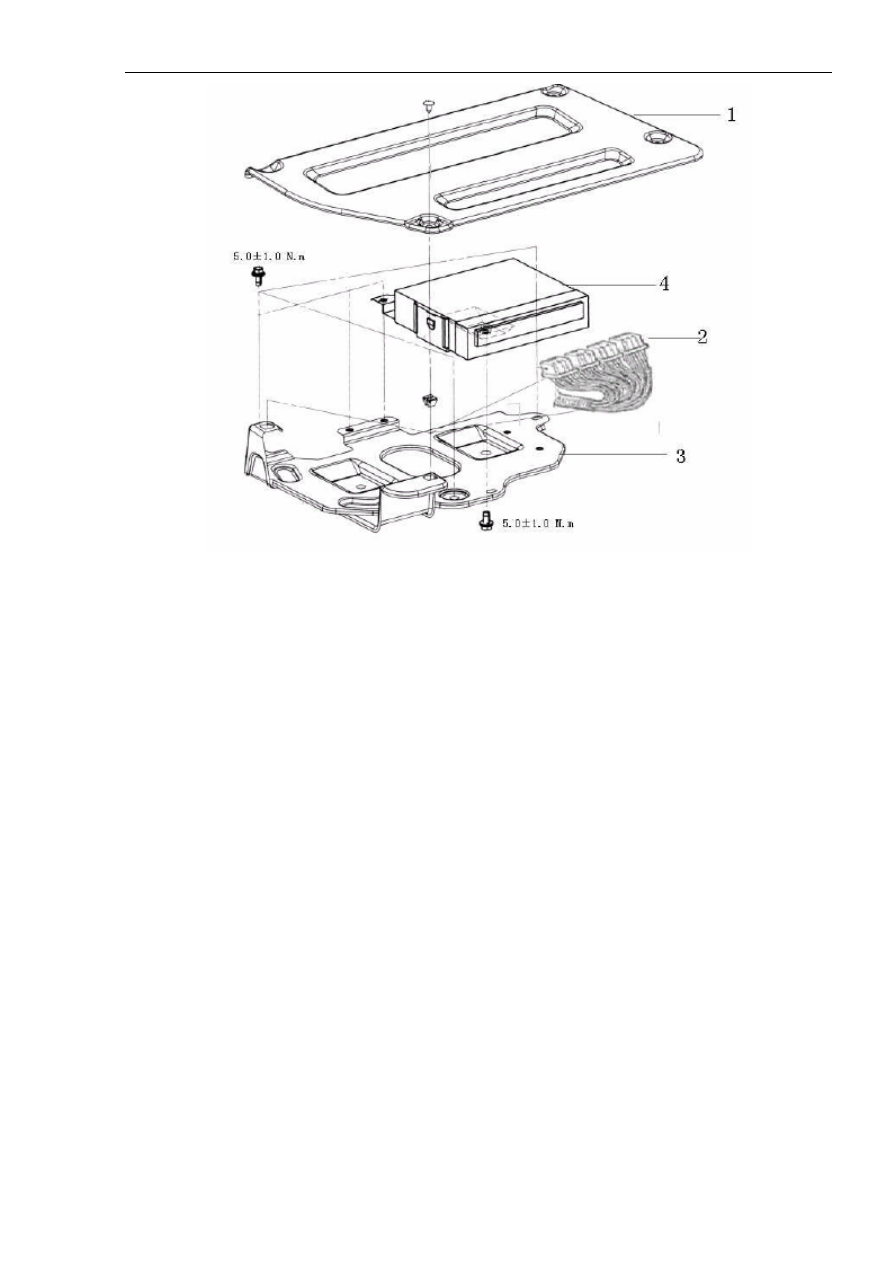

Рисунок 11B-70

Последовательность демонтажа.

Надписи на рисунке: 1. Верхняя крышка электронного блока управления двигателем. 2.
Разъем электронного блока управления двигателем и автоматической коробкой
переключения передач. 3. Поддон электронного блока управления двигателем. 4.
Электронный блок управления двигателем и автоматической коробкой переключения
передач.



Глава 12. Передняя ось



584

Глава 12. ПЕРЕДНЯЯ ОСЬ

12.1. Стандартные параметры для технического обслуживания.

Стандартные параметры для технического обслуживания приведены в таблице 12-1.

Таблица 12-1.

Пункт

Стандартное

значение

Предельно

допустимое

эксплуатационное

значение

Осевой зазор подшипника переднего колеса (мм) -

0,05

Приводной крутящий момент вращения подшипника переднего
колеса (Н*м)

- 1,8

Длина выступающей части монтажного болта успокоителя (мм) 20,5~23,5  -
Монтажный размер пыльника карданного шарнира с тремя шаровыми
пальцами (мм)

101 -

Хомут пыльника шарового карданного
шарнира (малый) в затянутом состоянии

2,9 -

Размер разъемной
части специального
ремонтного
инструмента

Хомут пыльника шарового карданного
шарнира (большой) в затянутом состоянии

3,2 -

Величина затяжки хомута пыльника шарового карданного шарнира
(мм)

1,0~1,5 -

Ступенчатый зазор между пыльником шарового карданного шарнира
(со стороны большого диаметра) и кожухом шарового карданного
шарнира (мм)

0,10~1,55 -



12.2. Консистентные смазки.

Перечень рекомендованных консистентных смазок приведен в таблице 12-2.

Таблица 12-2.

Место применения

Наименование

Количество (г)

Карданный шарнир с тремя шаровыми
пальцами

Автомобильная консистентная смазка на
литиевой основе №2

125±10

Шаровой карданный шарнир

Автомобильная консистентная смазка –
дисульфид молибдена на литиевой основе

100±10



Глава 12. Передняя ось



585

12.3. Специальный ремонтный инструмент.

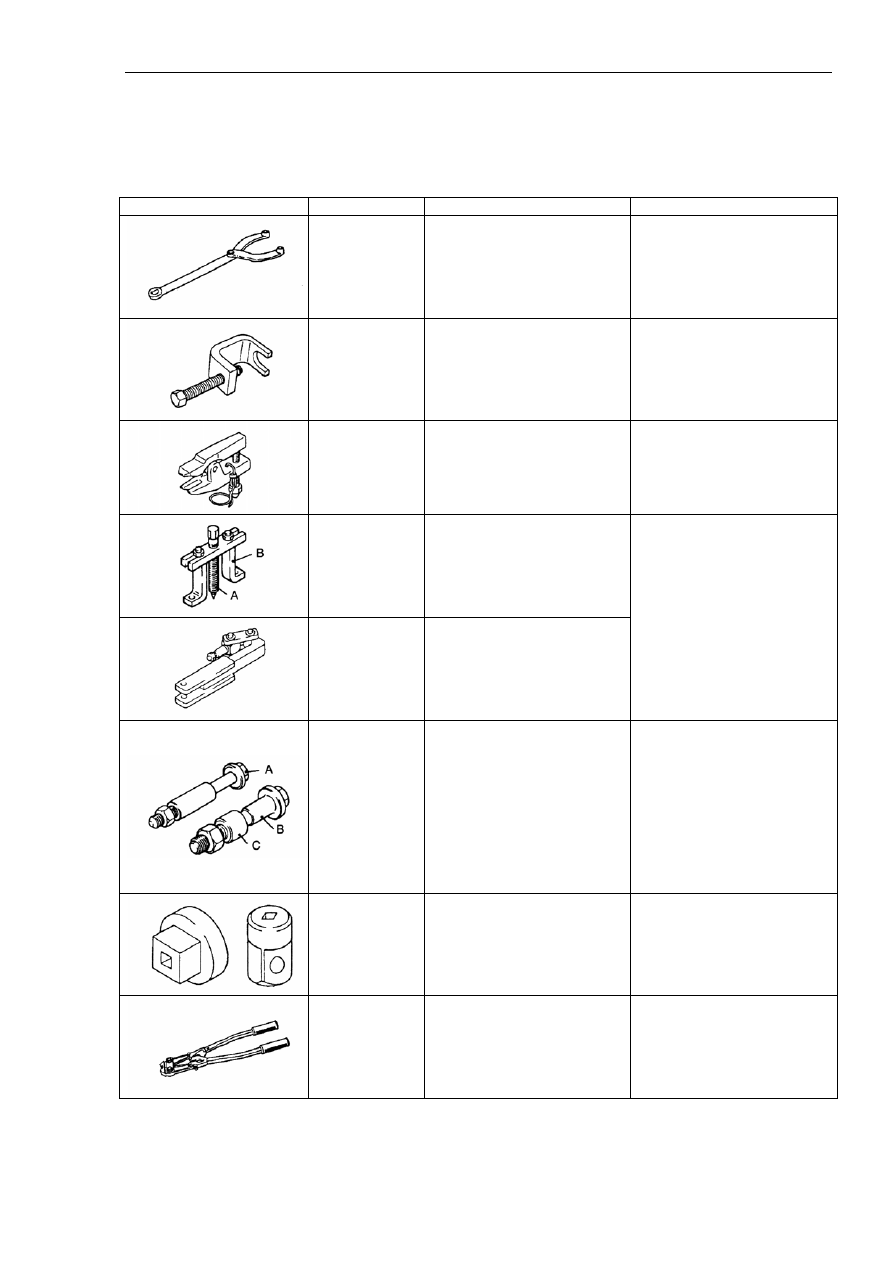

Перечень специального ремонтного инструмента приведен в таблице 12-3.

Таблица 12-3.

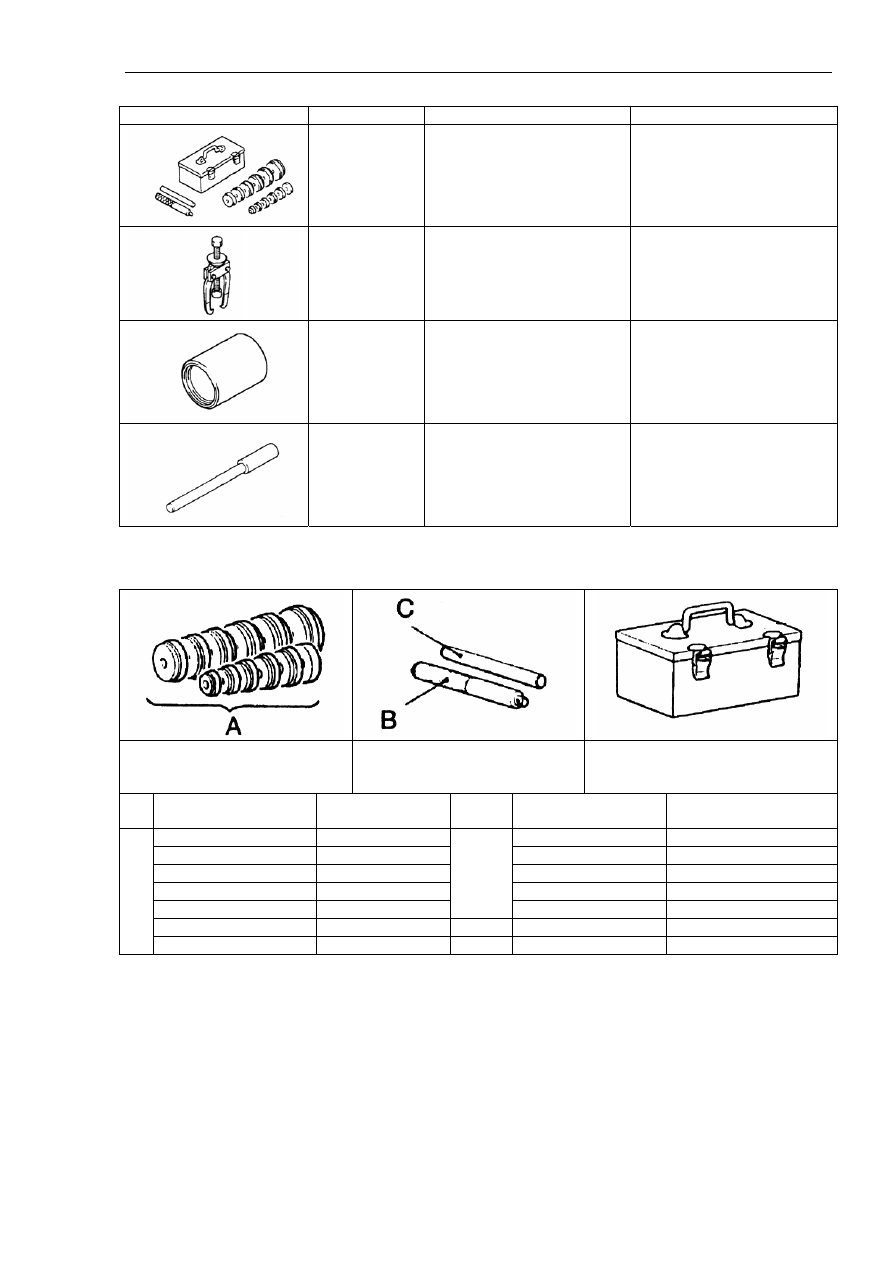

Инструмент

Номер части

Наименование

Назначение

MB990767

Вильчатый суппорт для
конца вала

Крепление ступицы колеса

MB991618

Инструмент для
откручивания болтов
ступицы колеса

Откручивание болтов
ступицы колеса



MB991406,
MB990635 или
MB991113

Натяжитель для тяг рулевой
передачи

Демонтаж шаровых
соединений

MB990241
A: MB990242
B: MB990244

Натяжитель для карданного
вала
A: натяжной вал;
B: рычаг натяжителя

MB991056 или
MB991355

Инструмент для крепления
рычага поворотного кулака

* Демонтаж карданного вала
* Демонтаж ступицы колеса

A: MB991017
B: MB990998

C: MB991000

A, B: инструмент для
демонтажа и установки
ступицы переднего колеса;
C: втулка

* Временная фиксация
подшипника ступицы колеса
* Измерение крутящего
момента привода вращения
колесного подшипника
* Измерение осевого зазора
колесного подшипника
Части MB991000
(MB990998) используются в
комплекте

MB990326

Втулка предварительной
нагрузки

Измерение крутящего
момента привода вращения
колесного подшипника

MB991561

Инструмент для стяжки
хомута пыльника

Установка хомутов
пыльников

Глава 12. Передняя ось



586



Инструмент

Номер части

Наименование

Назначение

MB990925

Комплект для установки
подшипников и сальников

Демонтаж колесных
подшипников



MB990810

Натяжитель бокового
подшипника

Демонтаж внутренней
обоймы с наружной стороны
колесного подшипника

MB990847

Инструмент для демонтажа
втулки задней подвески

Демонтаж колесного
подшипника

MB990947

Трубчатый вал

Демонтаж колесного
подшипника











A: комплект монтажного

инструмента

B: стержень (с заточенным

концом)

C: медный стержень

Ящик для инструмента



Номер части для

инструмента

Наружный

диаметр (мм)



Номер части для

инструмента

Наружный диаметр

(мм)

MB990926 39

MB990933  63,5

MB990927 45

MB990934  67,5

MB990928 49,5

MB990935  71,5

MB990929 51

MB990936  75,5

MB990930 54

A

MB990937 79

MB990931 57

B

MB990938

-

A

MB990932 61

C

MB990939

-
