Автоматическая коробка переключения передач – поиск и устранение неисправностей



579

Установка троса управления коробкой переключения передач (со стороны коробки
переключения передач).

(1). Переместить рычаг переключения передач в положение N.

(2). Ослабить регулировочную гайку верхнего рычага управления.

(3). Аккуратно потянуть трос в направлении, обозначенном на рисунке стрелкой, после
чего затянуть регулировочную гайку.

Момент затяжки: 12+/-2 Н*м.

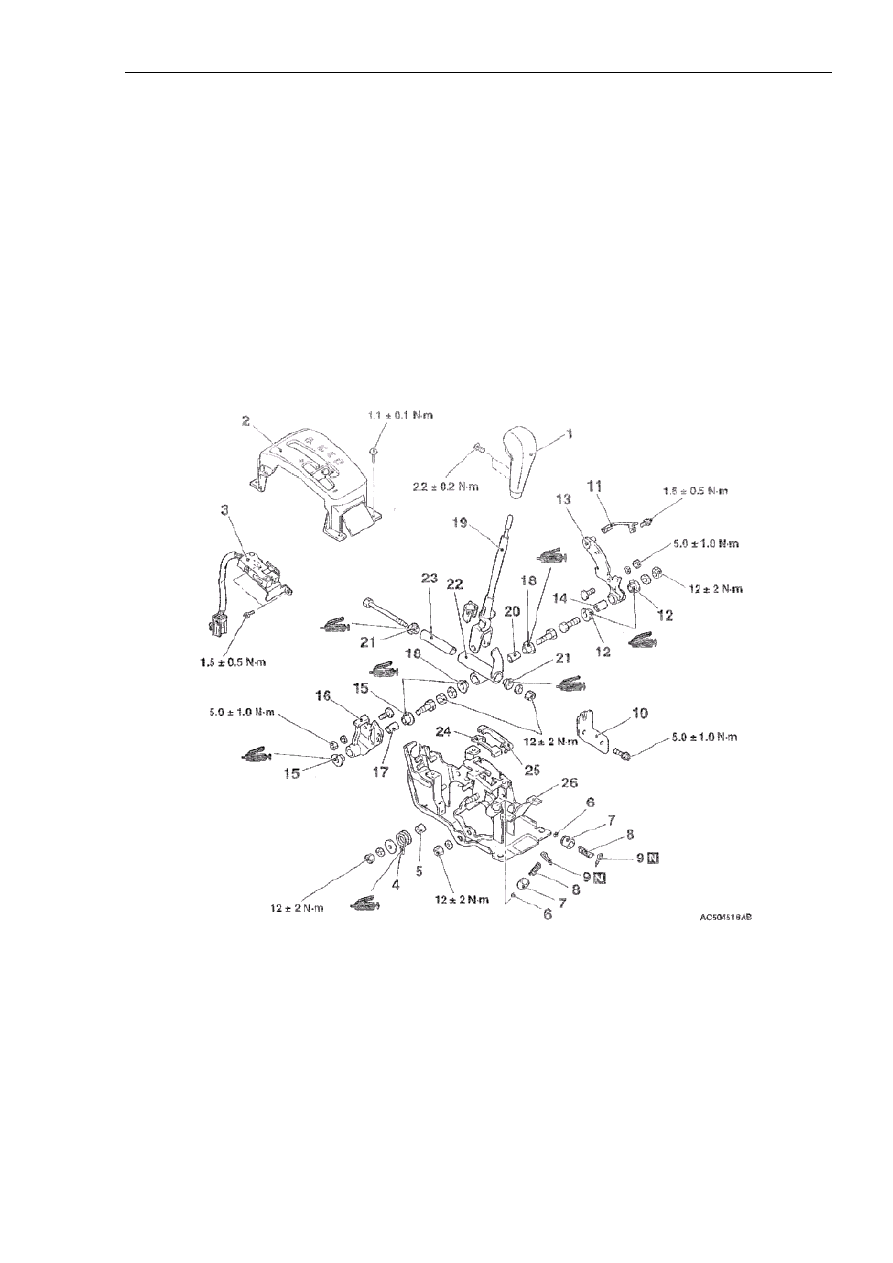

2. Разборка и сборка рычага переключения передач в сборе.

(См. рисунок 11B-67).



Последовательность разборки.

1. Рукоятка рычага переключения передач. 2. Индикаторная панель положения передачи.
3. Выключатель переключения передач в сборе. 4. Возвратная пружина. 5. Втулка. 6.
Стальной шарик. 7. Фиксирующая втулка стального шарика. 8. Пружина. 9. Лакировка. 10.
Стальная пластина. 11. Пружина фиксатора. 12. Втулка. 13. Качалка в сборе. 14. Втулка
вала. 15. Втулка. 16. Стальная пластина в сборе. 17. Втулка вала. 18. Втулка. 19. Рычаг
переключения передач в сборе. 20. Втулка вала. 21. Втулка. 22. Маятниковый рычаг в
сборе. 23. Втулка вала. 24. Соединительная панель A. 25. Соединительная панель B. 26.
Кронштейн в сборе.

Автоматическая коробка переключения передач – поиск и устранение неисправностей



580

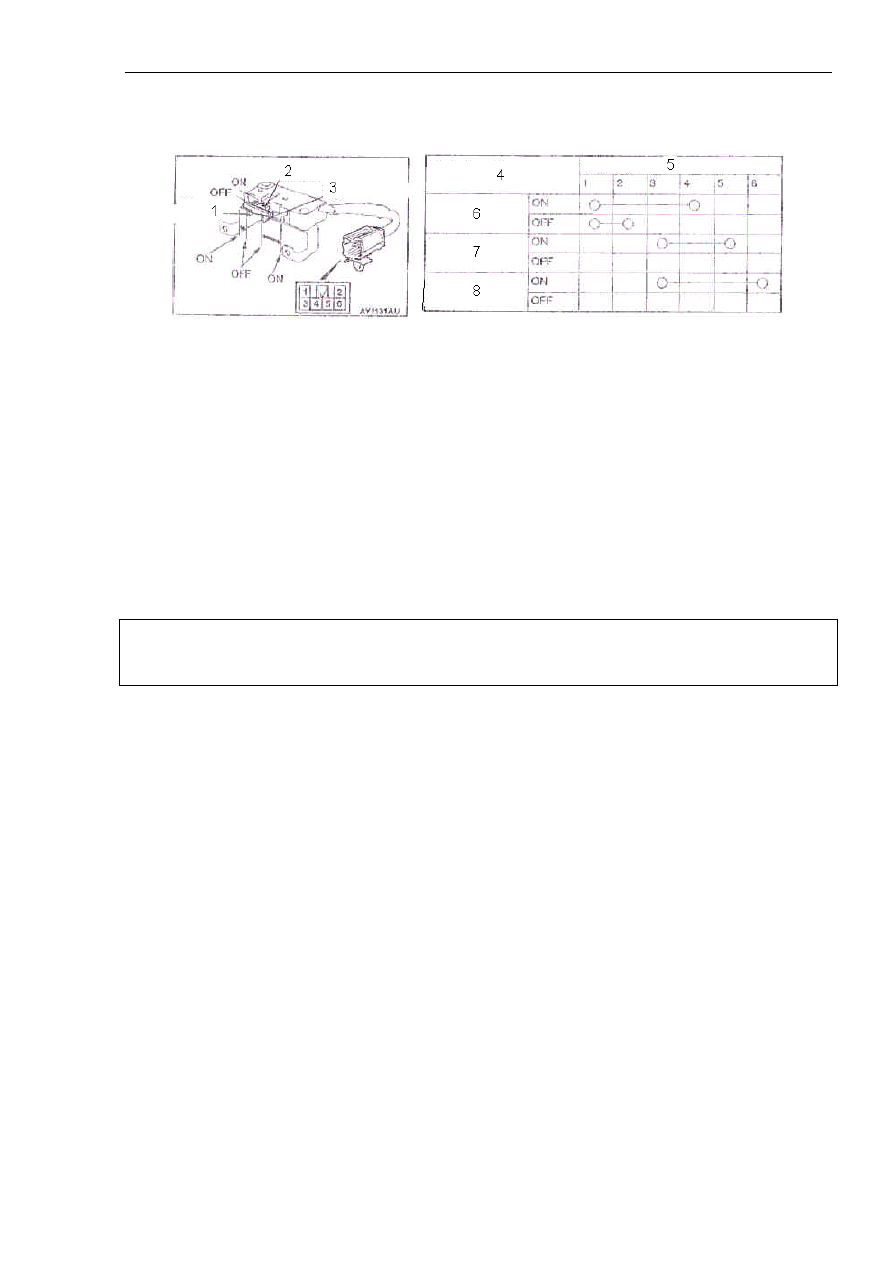

3. Проверка.

(См. рисунок 11B-68).



Рисунок 11B-68

Надписи на рисунке: 1. Выключатель переключения на пониженную передачу. 2.
Выключатель выбора передачи. 3. Выключатель переключения на повышенную передачу.
4. Положение выключателя. 5. Контакты. 6. Выключатель выбора передачи. 7.
Выключатель переключения на повышенную передачу. 8. Выключатель переключения на
пониженную передачу.

11B.5. Сборка коробки переключения передач.

1. Демонтаж и установка.

(См. рисунок 11B-69).

Предупреждение:

Не допускать повреждения изоляции в монтажных точках, помеченных символом ‘*’.

Операции, выполняемые до начала демонтажа и после завершения установки.

- Спуск и заливка жидкости в системе охлаждения двигателя (см. соответствующий
раздел).

- Спуск и заливка гидравлической жидкости в автоматической коробке переключения
передач (см. соответствующий раздел).

- Демонтаж и установка выхлопной трубы (см. соответствующий раздел).

- Демонтаж и установка аккумулятора и поддона аккумулятора.

- Демонтаж и установка воздушного фильтра (см. соответствующий раздел).

- Проверка и регулировка балансировки передних колес (выполняется только после
установки, см. соответствующий раздел).

Автоматическая коробка переключения передач – поиск и устранение неисправностей



581

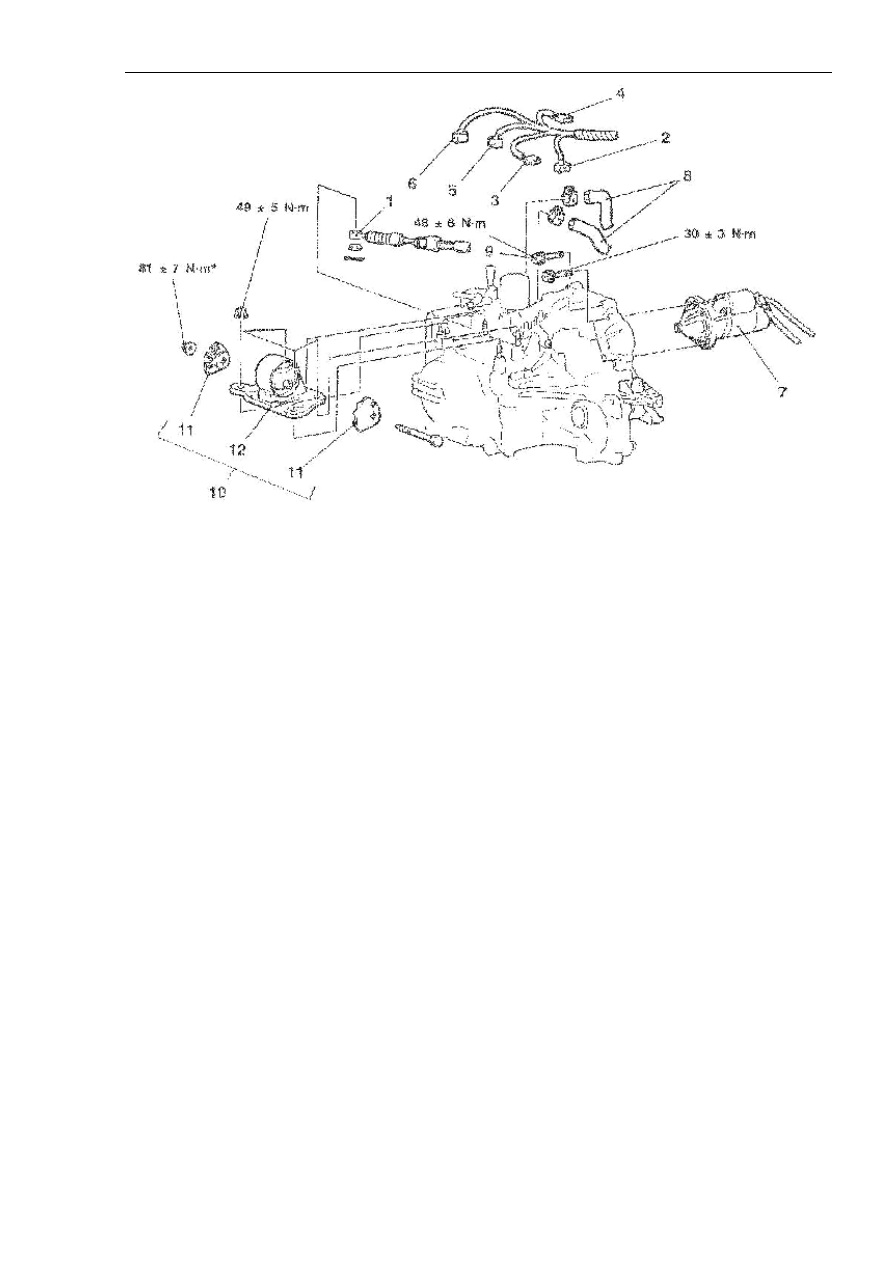

Рисунок 11B-69

Последовательность демонтажа.

Надписи на рисунке: 1. Соединение троса управления коробкой переключения передач. 2.
Разъем датчика частоты вращения входного вала. 3. Разъем датчика частоты вращения
выходного вала. 4. Разъем датчика скорости движения автомобиля. 5. Разъем выключателя
блокировки. 6. Разъем блока электромагнитных клапанов управления коробкой
переключения передач. 7. Ступица стартера. 8. Трубка охладителя гидравлической
жидкости в автоматической коробке переключения передач. 9. Соединительные болты
верхней части коробки переключения передач. 10. Монтажный кронштейн коробки
переключения передач в сборе. 11. Монтажная заглушка коробки переключения передач.
12. Монтажный кронштейн коробки переключения передач. 13. Датчик скорости
движения.

Автоматическая коробка переключения передач – поиск и устранение неисправностей



582

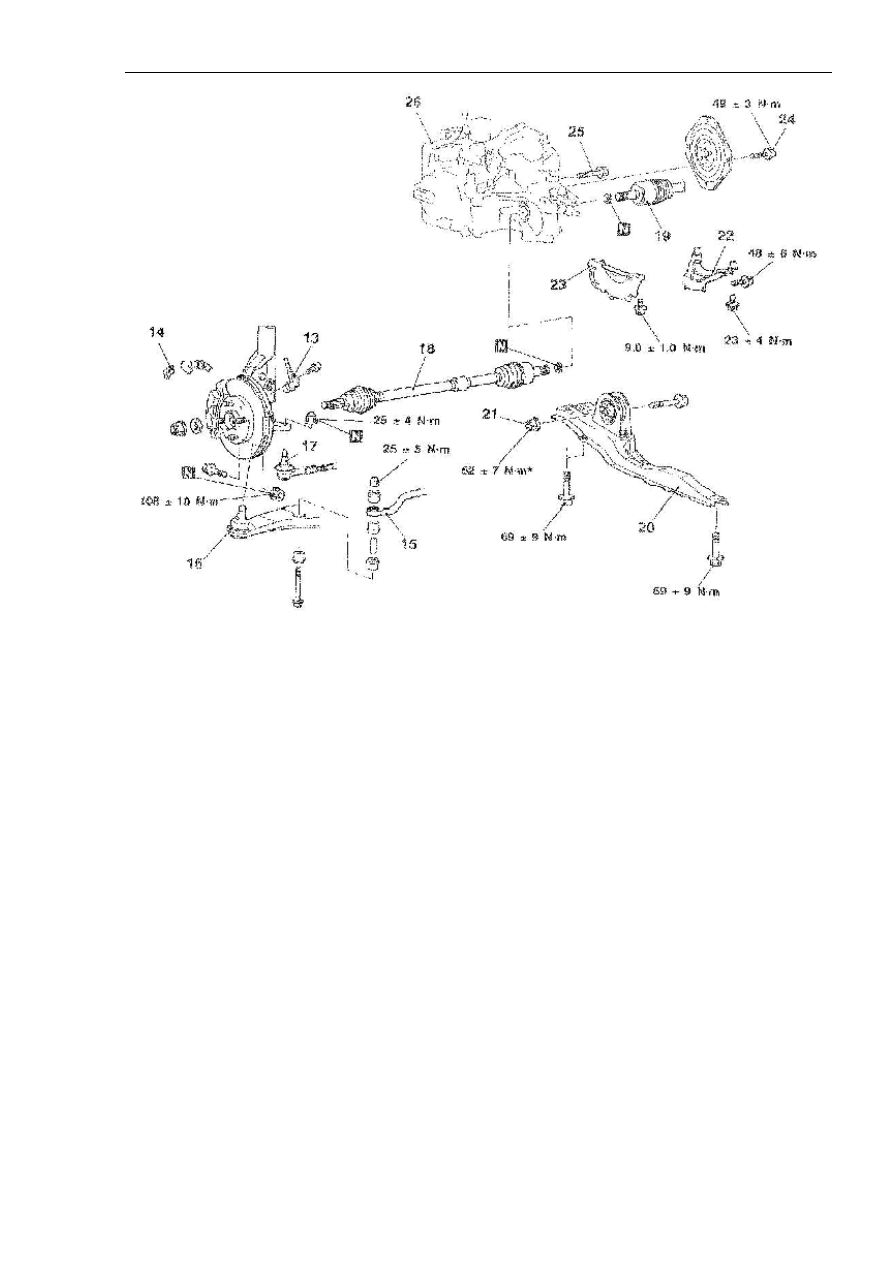

Рисунок 11B-69 (продолжение)

Последовательность демонтажа.

Надписи на рисунке: 14. Зажим тормозного шланга. 15. Соединение стабилизатора
поперечной устойчивости. 16. Шаровое шарнирное соединение нижнего рычага. 17.
Наконечники поперечной тяги рулевого управления. 18. Соединение левого ведущего вала.
19. Соединение правого ведущего вала. 20. Центральный элемент в сборе. 21. Монтажный
болт переднего роликового упора. 22. Опора коробки переключения передач. 23. Крышка
колоколообразного кожуха. 24. Соединительные болты ведущего диска. 25.
Соединительные болты нижней части коробки переключения передач в сборе. 26. Коробка
переключения передач в сборе.

11B.6.

Электронный

блок

управления

двигателем

и

автоматической коробкой переключения передач.

1. Демонтаж и установка.

(См. рисунок 11B-70).
