Hafei Princip. Руководство - часть 116

Автоматическая коробка переключения передач

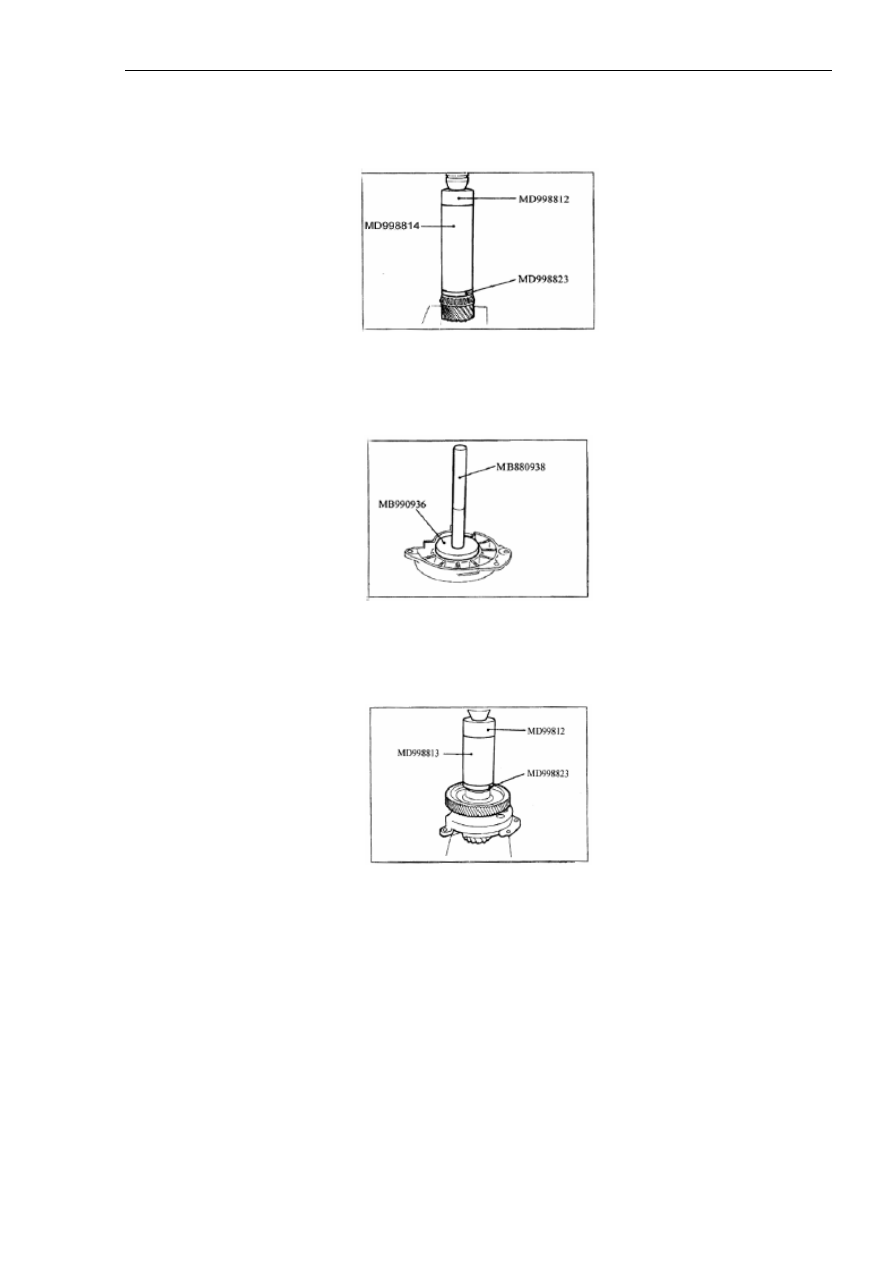

471

3). Важнейшие моменты повторной сборки.

Установка конического роликового подшипника показана на рисунке 11А-155.



Рисунок 11А-155.

Установка наружной обоймы показана на рисунке 11А-156.



Рисунок 11А-156.

Установка ведущей шестерни раздаточного механизма показана на рисунке 11А-157.



Рисунок 11А-157.

9. Ведущая шестерня раздаточного механизма.

Разборка и повторная сборка.

Последовательность разборки и повторной сборки показана на рисунке 11А-158.

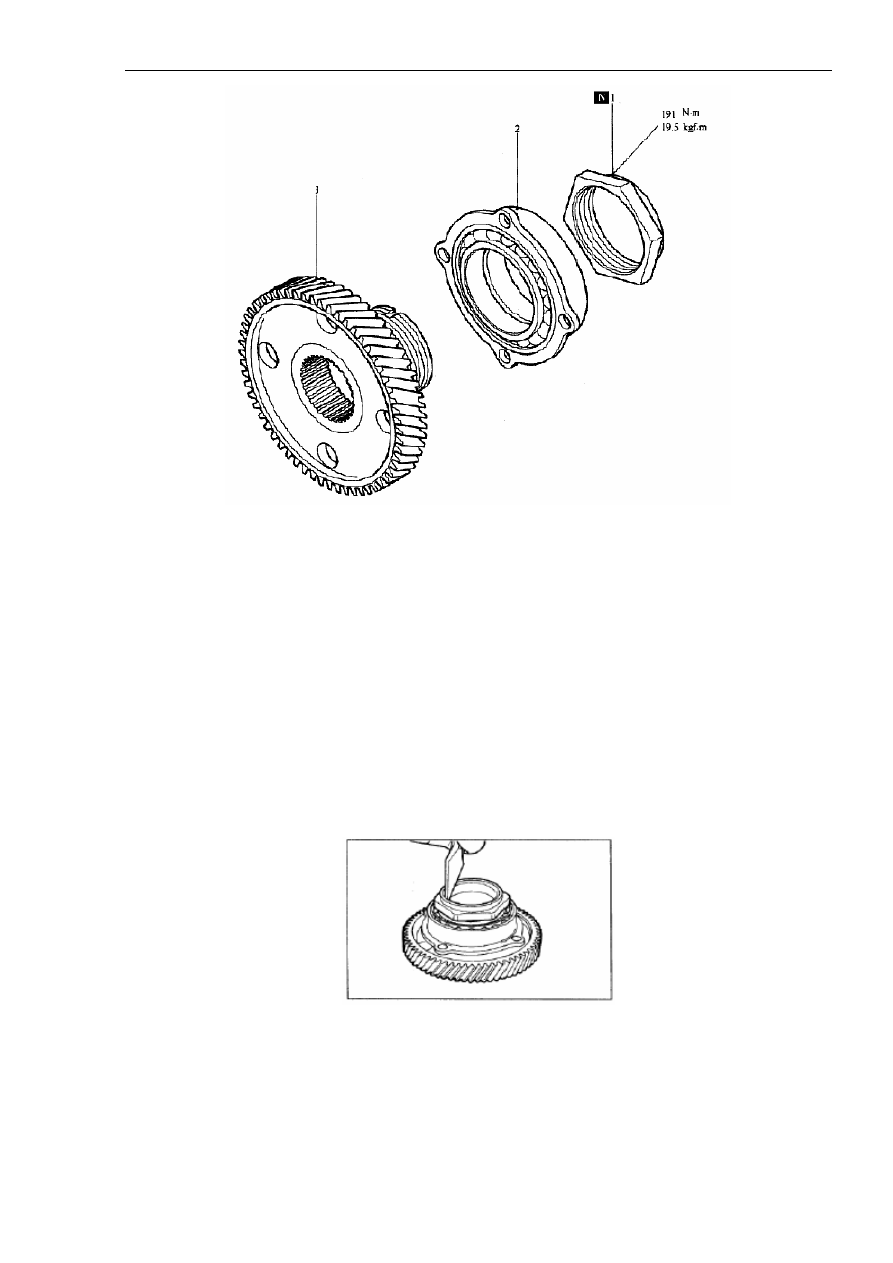

Автоматическая коробка переключения передач



472



Рисунок 11А-158.

В процессе повторной сборки смазывать все подвижные части гидравлической жидкостью
для автоматических коробок переключения передач перед установкой.

1). Последовательность разборки: 1. Фиксирующая гайка. 2. Подшипник ведущей
шестерни раздаточного механизма. 3. Ведущая шестерня раздаточного механизма.

2). Важнейшие моменты разборки.

Демонтаж фиксирующей гайки.

(1). Повернуть вверх ограничительное кольцо фиксирующей гайки, как показано на
рисунке  11А-159.



Рисунок 11А-159.

(2). Снять фиксирующую гайку с помощью специального ремонтного инструмента, как
показано на рисунке  11А-160.

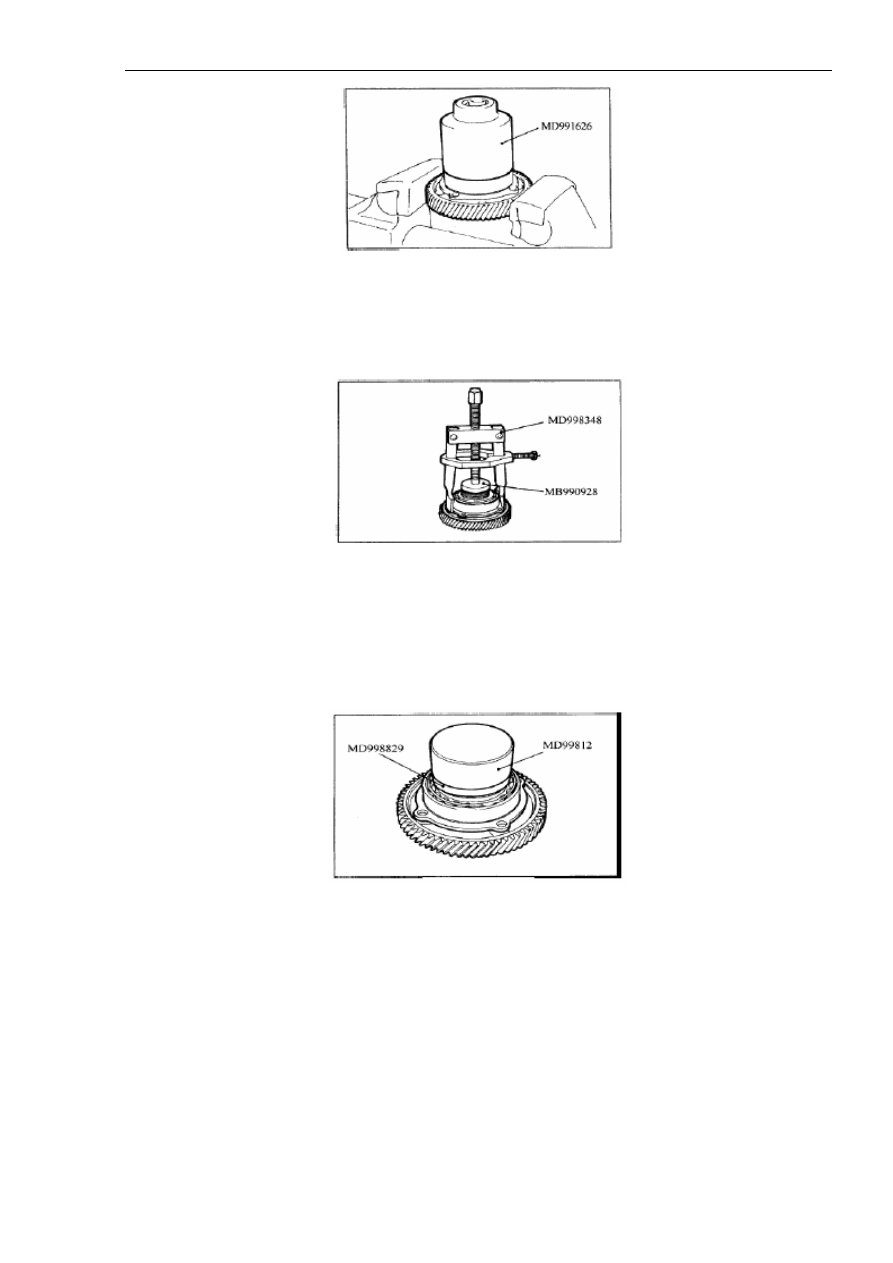

Автоматическая коробка переключения передач



473



Рисунок 11А-160.

Демонтаж подшипника ведущей шестерни раздаточного механизма показан на рисунке
11А-161.



Рисунок 11А-161.

3). Важнейшие моменты повторной сборки.

Установка подшипника ведущей шестерни раздаточного механизма показана на рисунке
11А-162.



Рисунок 11А-162.

Установка фиксирующей гайки.

(1). Смазать новую фиксирующую гайку гидравлической дикостью для коробок
переключения передач и закрутить ее до момента затяжки, регламентированного
спецификацией. Затем открутить гайку на один оборот и вновь закрутить ее до заданного
момента затяжки, как показано на рисунке  11А-163.

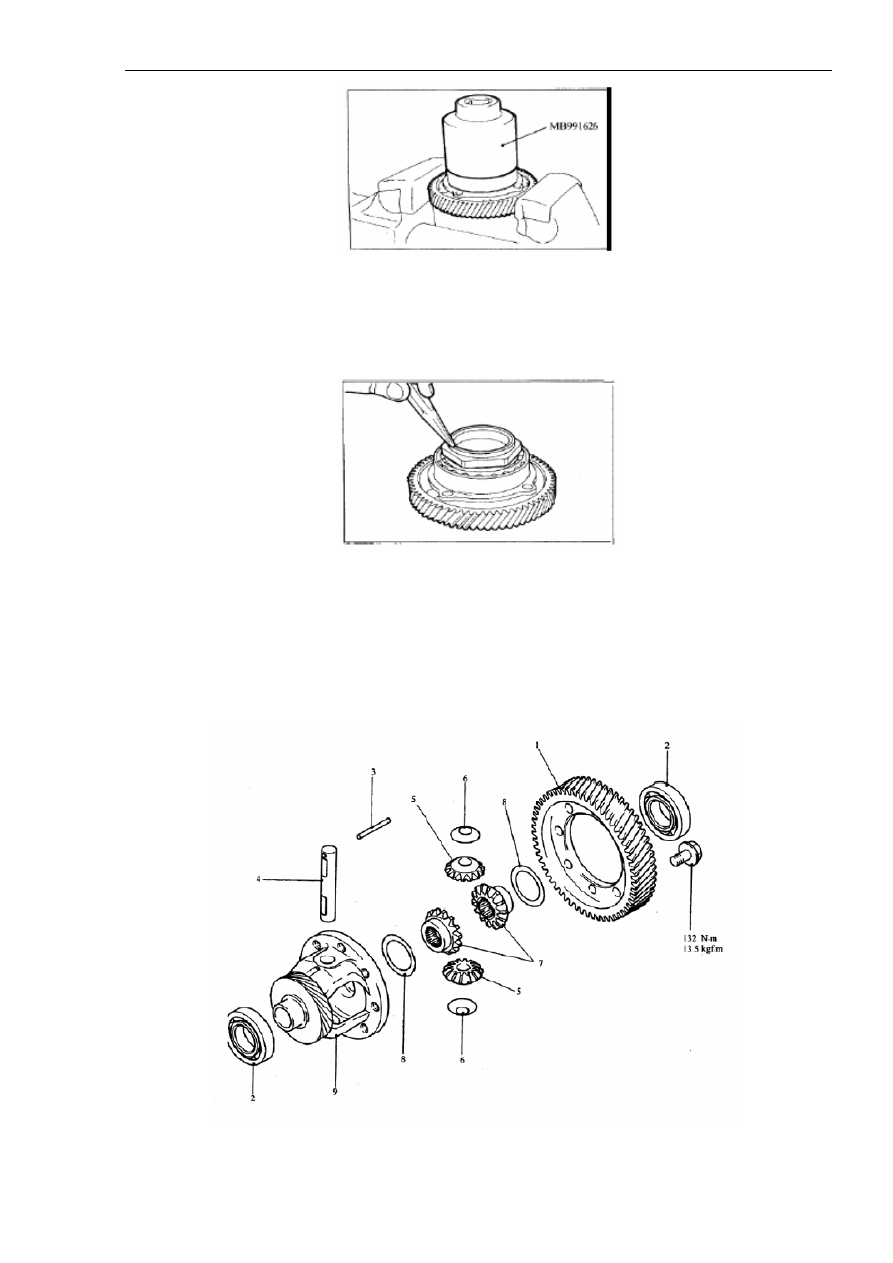

Автоматическая коробка переключения передач



474



Рисунок 11А-163.

(2). Раскернить фиксирующую гайку в двух местах с помощью бородка или другого
специального ремонтного инструмента, как показано на рисунке  11А-164.



Рисунок 11А-164.

10. Дифференциал.

Разборка и повторная сборка.

Последовательность разборки и повторной сборки показана на рисунке 11А-165.



Рисунок 11А-165.
