В процессе повторной сборки смазывать все подвижные части гидравлической жидкостью
для автоматических коробок переключения передач перед установкой.

1). Последовательность разборки (см. надписи на рисунке): 1. Ведущая шестерня
дифференциала. 2. Шариковый подшипник. 3. Фиксирующий шплинт. 4. Вал малой
шестерни. 5. Малая шестерня. 6. Прокладка. 7. Боковая шестерня. 8. Разделительная
шайба. 9. Корпус дифференциала.

2). Важнейшие моменты разборки.

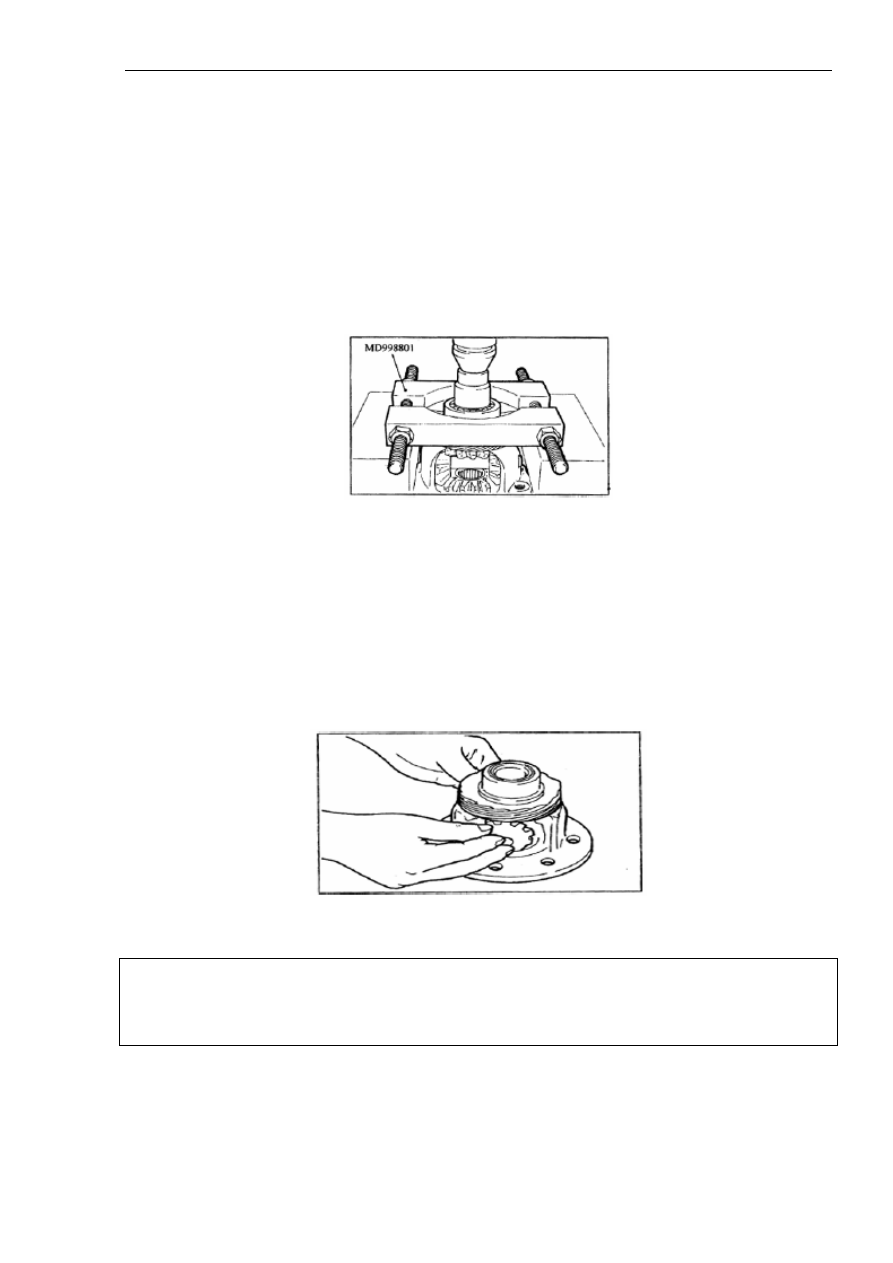

Демонтаж шарикового подшипника показан на рисунке 11А-166.



Рисунок 11А-166.

3). Важнейшие моменты повторной сборки.

Установка разделительной шайбы, боковой шестерни, прокладки, малой шестерни и вала
малой шестерни.

(1). Установить разделительную шайбу с задней стороны боковой шестерни, как показано
на рисунке  11А-167.



Рисунок 11А-167.

Внимание:

В случае установки новой боковой шестерни выбрать разделительную шайбу средней
толщины (0,93-1,00 мм).

(2). Установить все прокладки с задней стороны малой шестерни, одновременно
совместить зацепление зубьев малой шестерни с зубьями боковой шестерни и
зафиксировать обе шестерни, вращая их.

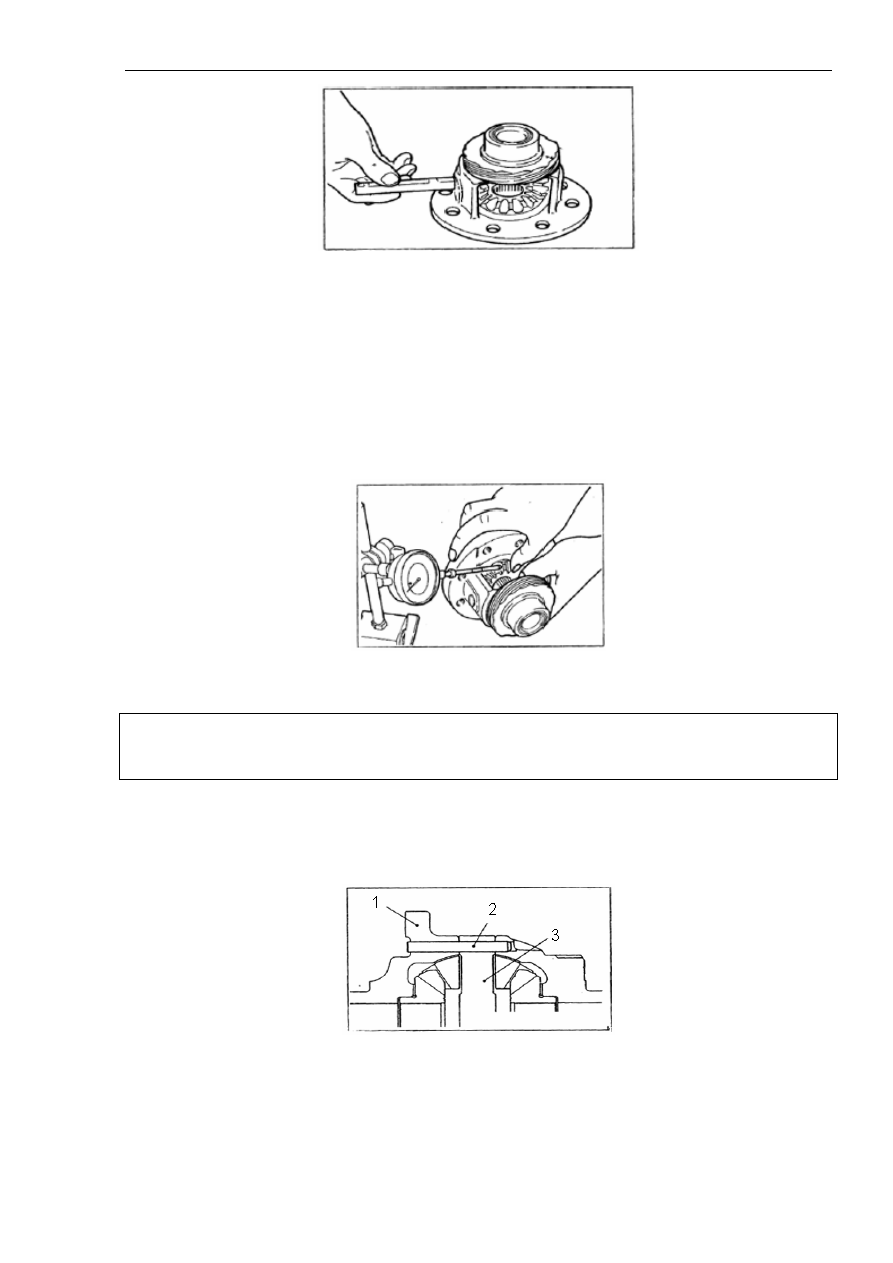

(3). Вставить вал малой шестерни, как показано на рисунке  11А-168.

Автоматическая коробка переключения передач



476



Рисунок 11А-168.

(4). Измерить зазор между зубьями боковой и малой шестерни.

Стандартное значение: 0,025-0,150 мм.

(5). Если величина зазора выходит за пределы диапазона, регламентированного
спецификацией, необходимо заменить разделительную шайбу, затем измерить зазор
повторно, как показано на рисунке  11А-169.



Рисунок 11А-169.

Внимание:

После регулировки зазор для зубьев обеих шестерен должен быть одинаковым.

Установка фиксирующего шплинта.

Вставить фиксирующий шплинт в направлении, как показано на рисунке  11А-170.



Рисунок 11А-170.

Надписи на рисунке: 1. Защита дифференциала. 2. Фиксирующий шплинт. 3. Вал малой
шестерни.

Автоматическая коробка переключения передач



477

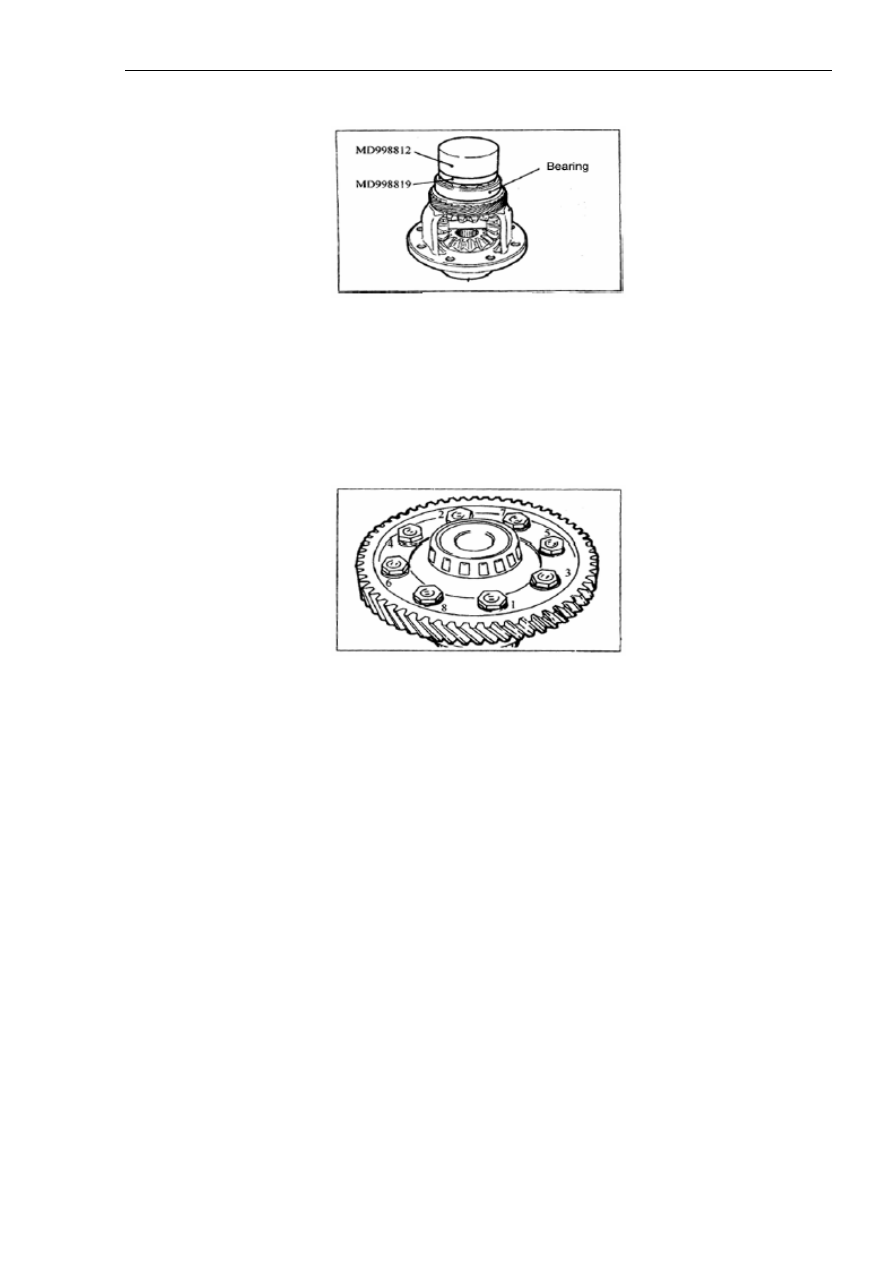

Установка шарикового подшипника показана на рисунке 11А-171.



Рисунок 11А-171.

Установка ведущей шестерни дифференциала.

Смазать монтажные болты гидравлической жидкостью для автоматических коробок
переключения передач, закрутить болты до момента затяжки, регламентированного
спецификацией, соответственно последовательности, показанной на рисунке 11А-172.



Рисунок 11А-172.

11. Клапанный блок.

Разборка и повторная сборка.

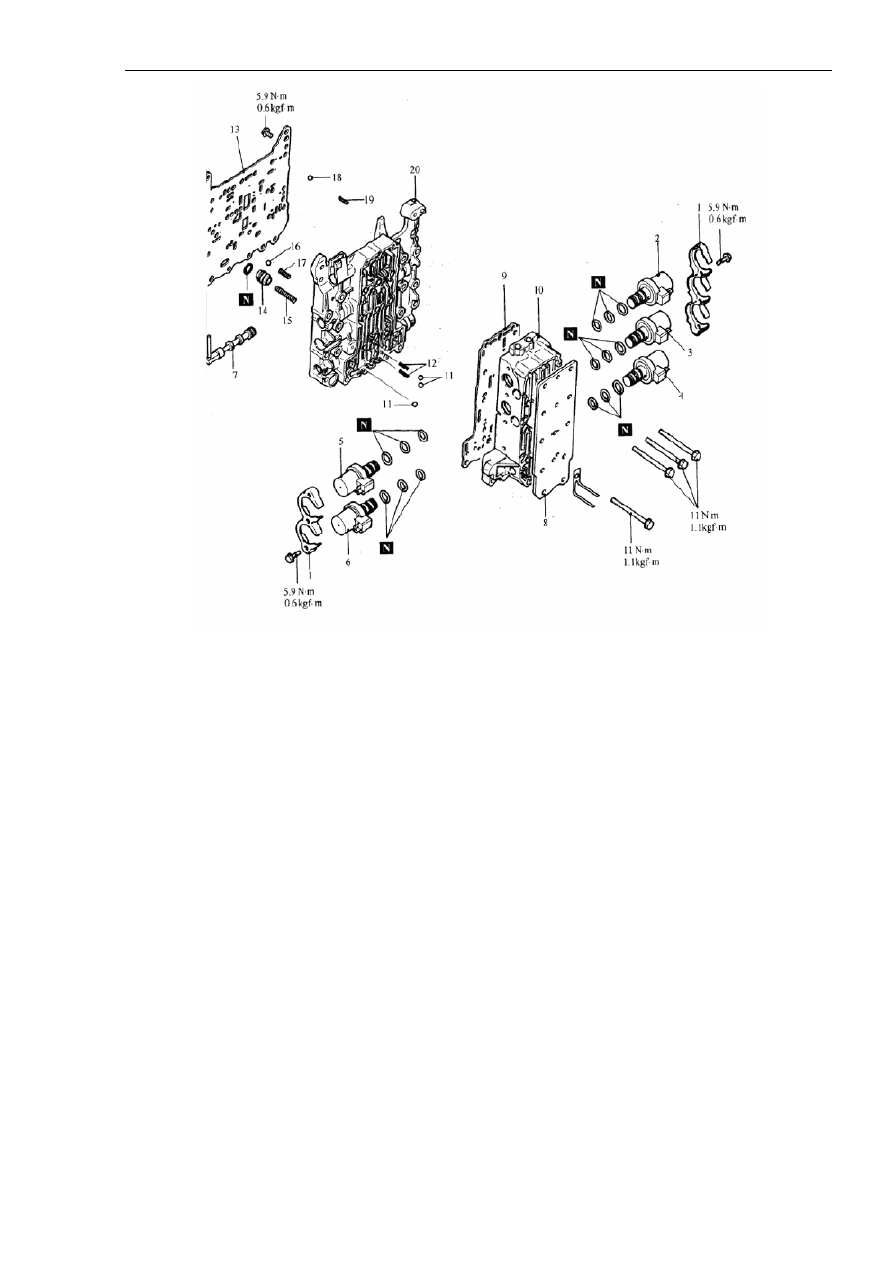

Последовательность разборки и повторной сборки показана на рисунках 11А-173, 174, 175.

Автоматическая коробка переключения передач



478



Рисунок 11А-173.

В процессе повторной сборки смазывать все подвижные части гидравлической жидкостью
для автоматических коробок переключения передач перед установкой.
