Автоматическая коробка переключения передач



467

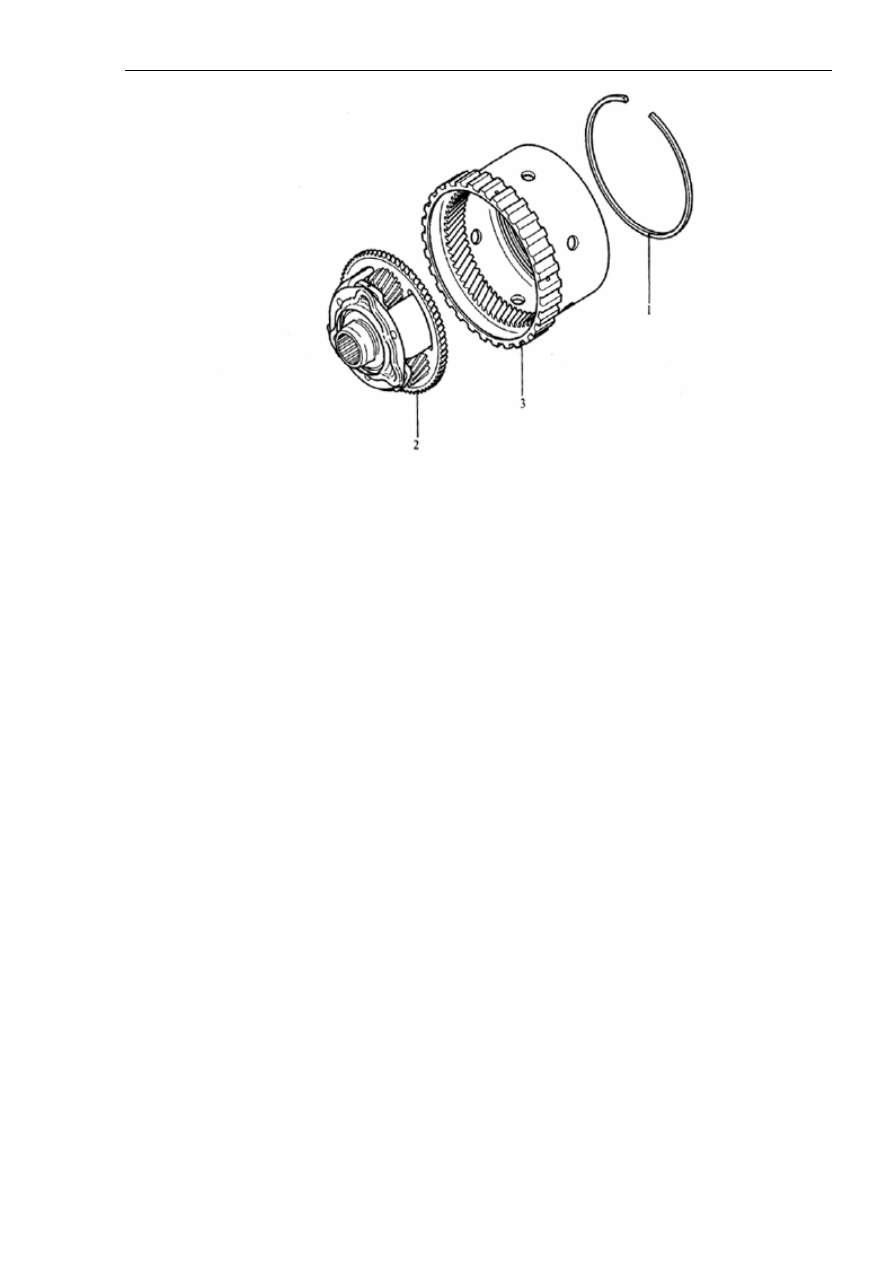

Рисунок 11А-149.

В процессе повторной сборки смазывать все подвижные части гидравлической жидкостью
для автоматических коробок переключения передач перед установкой.

1). Последовательность разборки: 1. Пружинная стопорная шайба. 2. Кронштейн
разгонной планетарной шестерни. 3. Разгонный зубчатый венец.

6. Стопорный механизм пониженной передачи – передачи заднего
хода.

Разборка и повторная сборка.

Последовательность разборки и повторной сборки показана на рисунке 11А-150.

Автоматическая коробка переключения передач



468

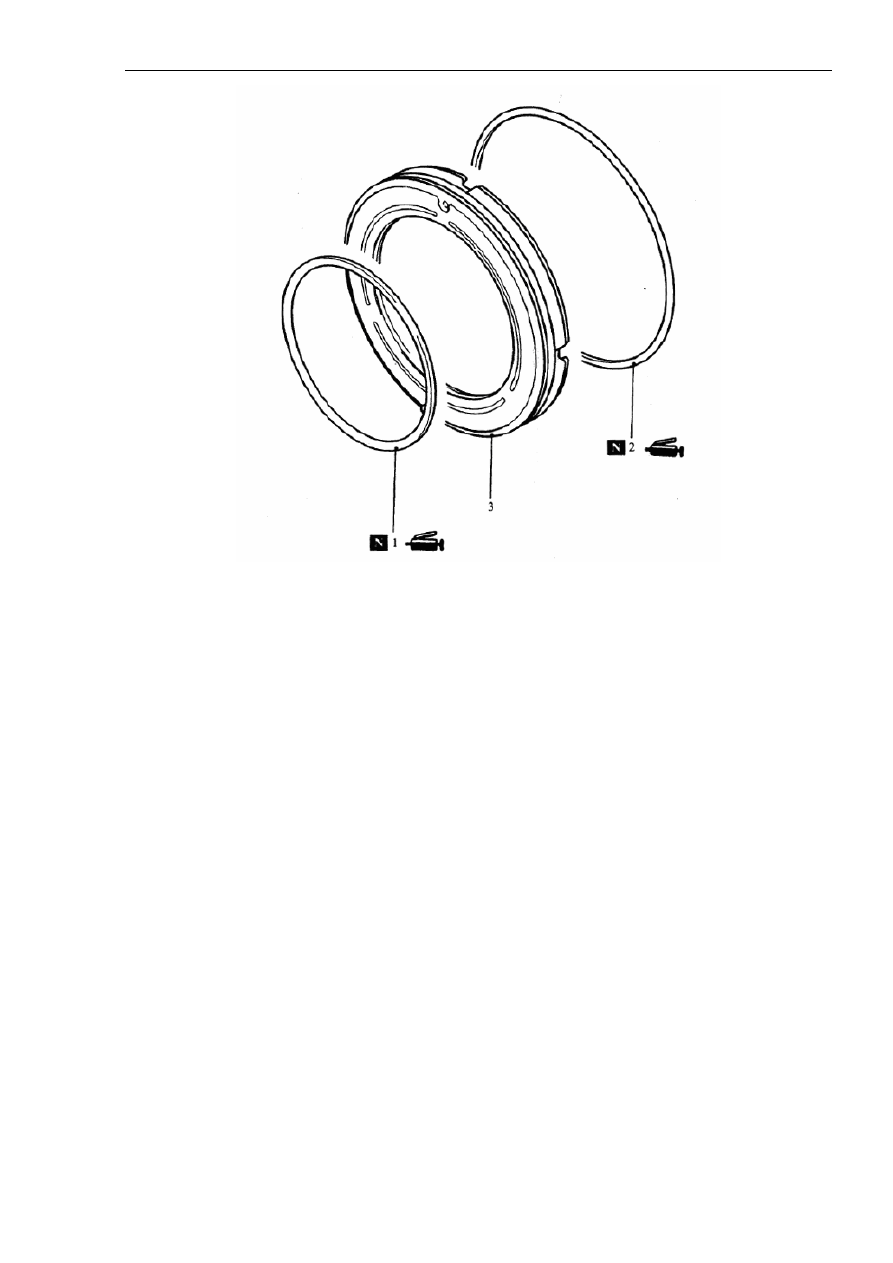

Рисунок 11А-150.

В процессе повторной сборки смазывать все подвижные части гидравлической жидкостью
для автоматических коробок переключения передач перед установкой.

1). Последовательность разборки: 1. Полукольцо. 2. Полукольцо. 3. Поршень стопорного
механизма пониженной передачи – передачи заднего хода.

2). Важнейшие моменты повторной сборки.

Установка полукольца.

Смазать полукольцо гидравлической жидкостью для автоматических коробок
переключения передач, синим или белым техническим вазелином и осторожно установить
его в заданное положение.

7. Второй стопорный механизм.

Разборка и повторная сборка.

Последовательность разборки и повторной сборки показана на рисунке 11А-151.

Автоматическая коробка переключения передач



469

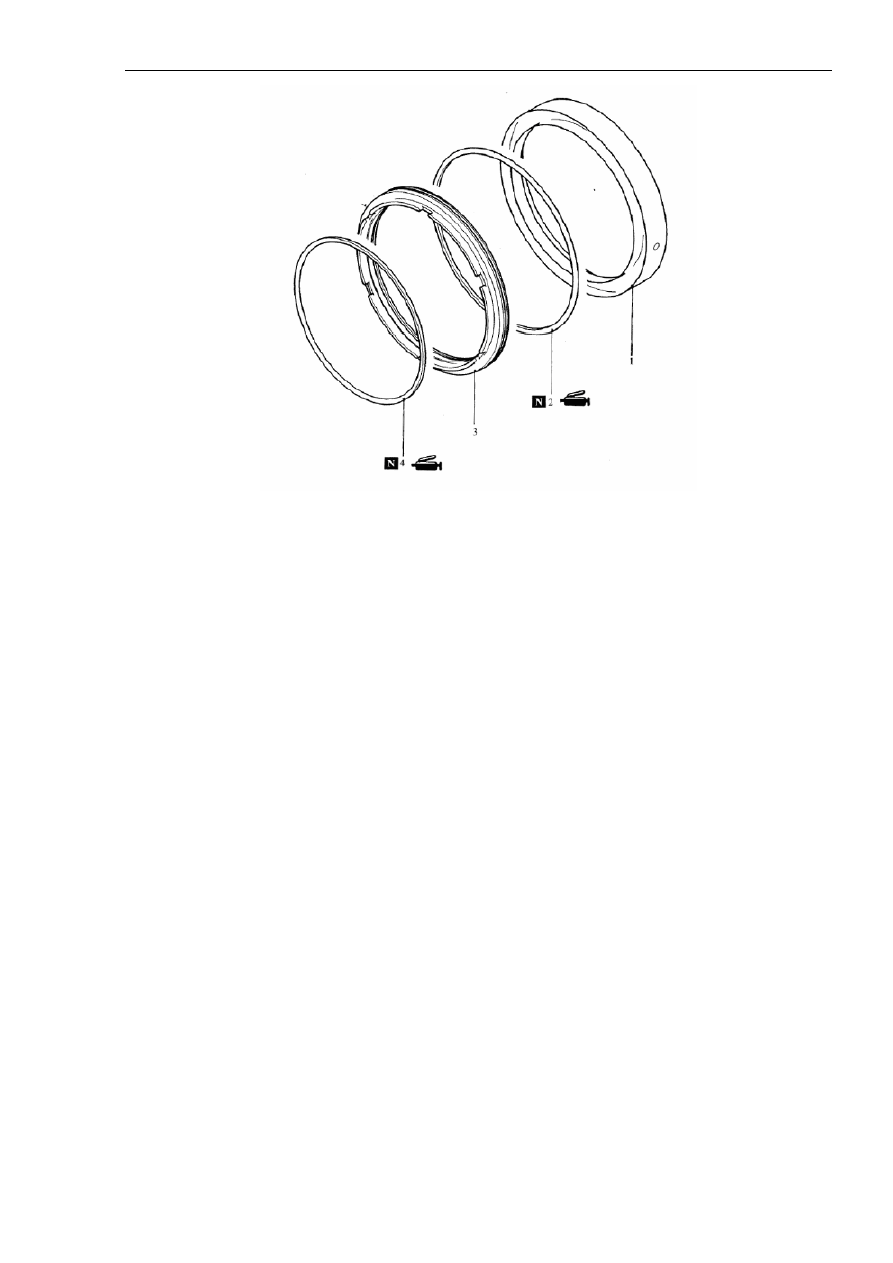

Рисунок 11А-151.

В процессе повторной сборки смазывать все подвижные части гидравлической жидкостью
для автоматических коробок переключения передач перед установкой.

1). Последовательность разборки: 1. Второй стопорный механизм. 2. Полукольцо. 3.
поршень второго стопорного механизма. 4. Полукольцо.

2). Важнейшие моменты повторной сборки.

Установка полукольца.

Смазать полукольцо гидравлической жидкостью для автоматических коробок
переключения передач, синим или белым техническим вазелином и осторожно установить
его в заданное положение.

8. Выходной вал.

Разборка и повторная сборка.

Последовательность разборки и повторной сборки показана на рисунке 11А-152.

Автоматическая коробка переключения передач



470

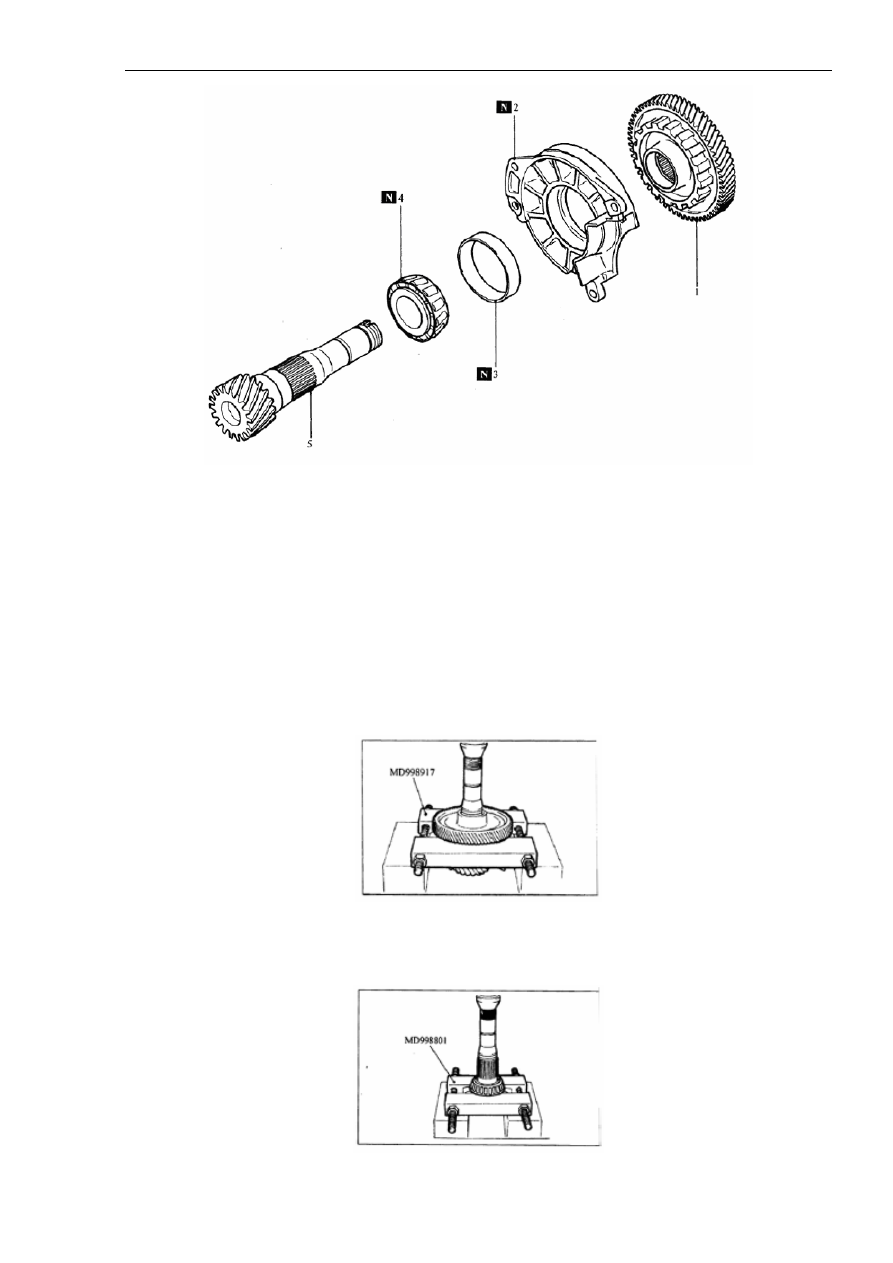

Рисунок 11А-152.

В процессе повторной сборки смазывать все подвижные части гидравлической жидкостью
для автоматических коробок переключения передач перед установкой.

1). Последовательность разборки: 1. Ведущая шестерня раздаточного механизма. 2.
Гнездо подшипника. 3. Наружная обойма. 4. Конический роликовый подшипник. 5.
Выходной вал.

2). Важнейшие моменты разборки.

Демонтаж ведущей шестерни раздаточного механизма показан на рисунке 11А-153.



Рисунок 11А-153.

Демонтаж конического роликового подшипника показан на рисунке 11А-154.



Рисунок 11А-154.
