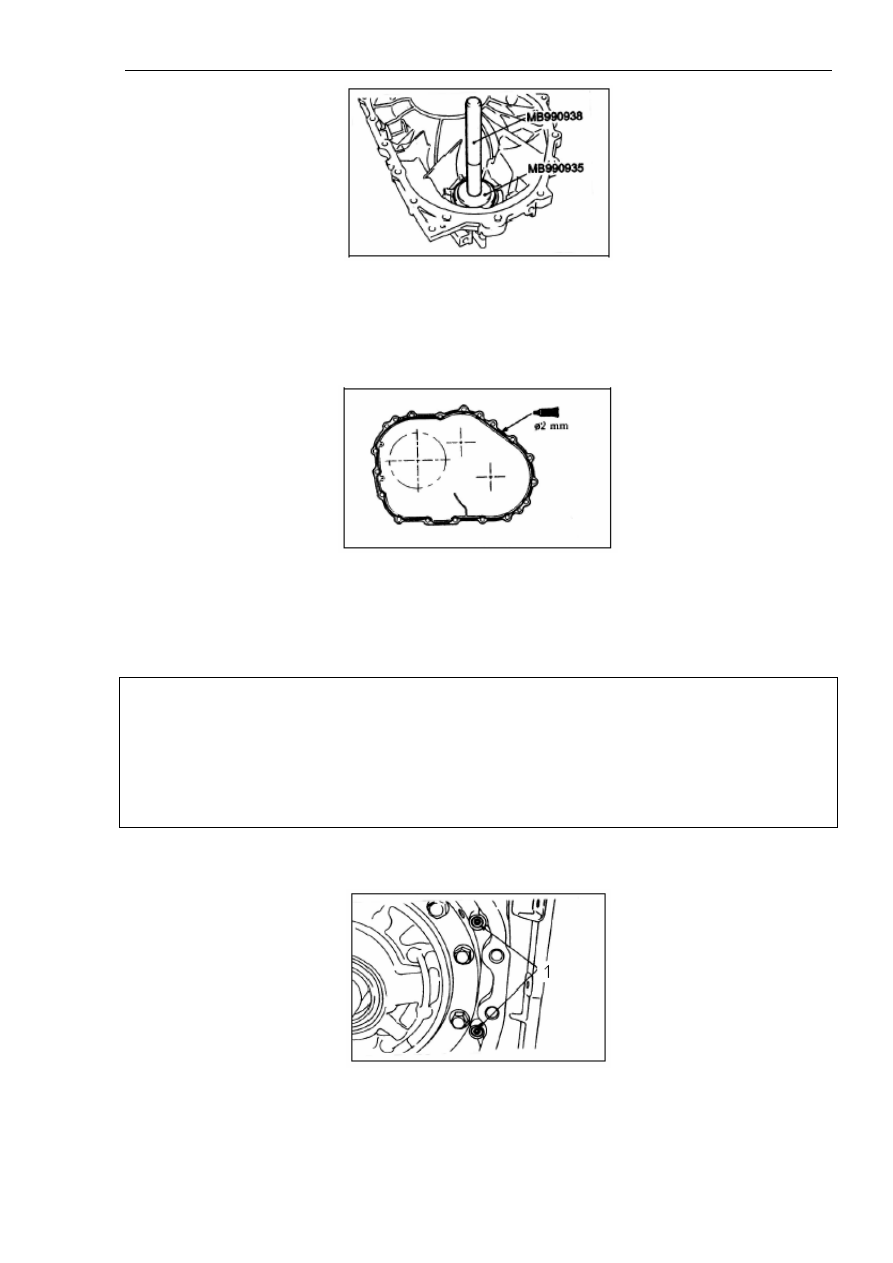

Автоматическая коробка переключения передач



451



Рисунок 11А-111.

(62). Нанести выдавливанием жидкую прокладку на места гидравлического
трансформатора крутящего момента, показанные на рисунке 11А-112.



Рисунок 11А-112.

Рекомендованная жидкая прокладка: герметик, оригинальное изделие фирмы Mitsubishi,
номер изделия MD974421, или аналогичный продукт.

Внимание:

1. Необходимо установить корпус до высыхания жидкой прокладки, т.е. в течение 15
минут после ее нанесения.

2. Не допускать попадания масла на контактные поверхности с герметиком в течение
одного часа после установки.

(63). Установить два кольцевых уплотнения, как показано на рисунке  11А-113.



Рисунок 11А-113.

Надписи на рисунке: 1. Кольцевое уплотнение.

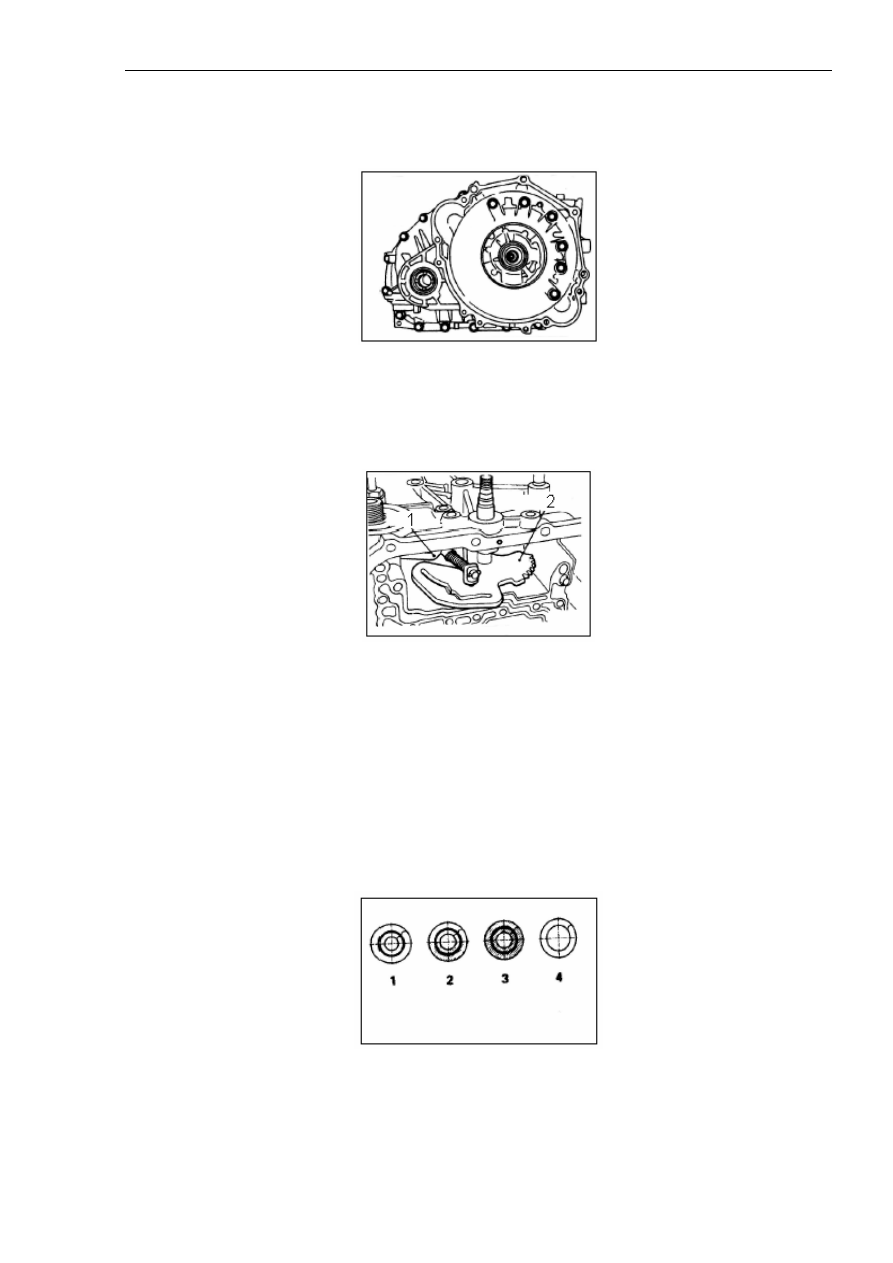

Автоматическая коробка переключения передач



452

(64). Установить гидравлический трансформатор крутящего момента, затем закрутить 18
монтажных болтов трансформатора до момента затяжки, регламентированного
спецификацией, как показано на рисунке  11А-114.



Рисунок 11А-114.

(65). Установить вал рычага ручного переключения передач и вал собачки стояночной
передачи, как показано на рисунке  11А-115.



Рисунок 11А-115.

Надписи на рисунке: 1. Вал собачки стояночной передачи. 3. Вал рычага ручного
управления.

(66). Установить ролик рычага ручного переключения передач.

(67). Установить поршни, новые уплотнительные кольца и пружины всех
аккумулирующих амортизаторов, как показано на рисунке 11А-116, соответственно
таблице 11А-19.



Рисунок 11А-116.





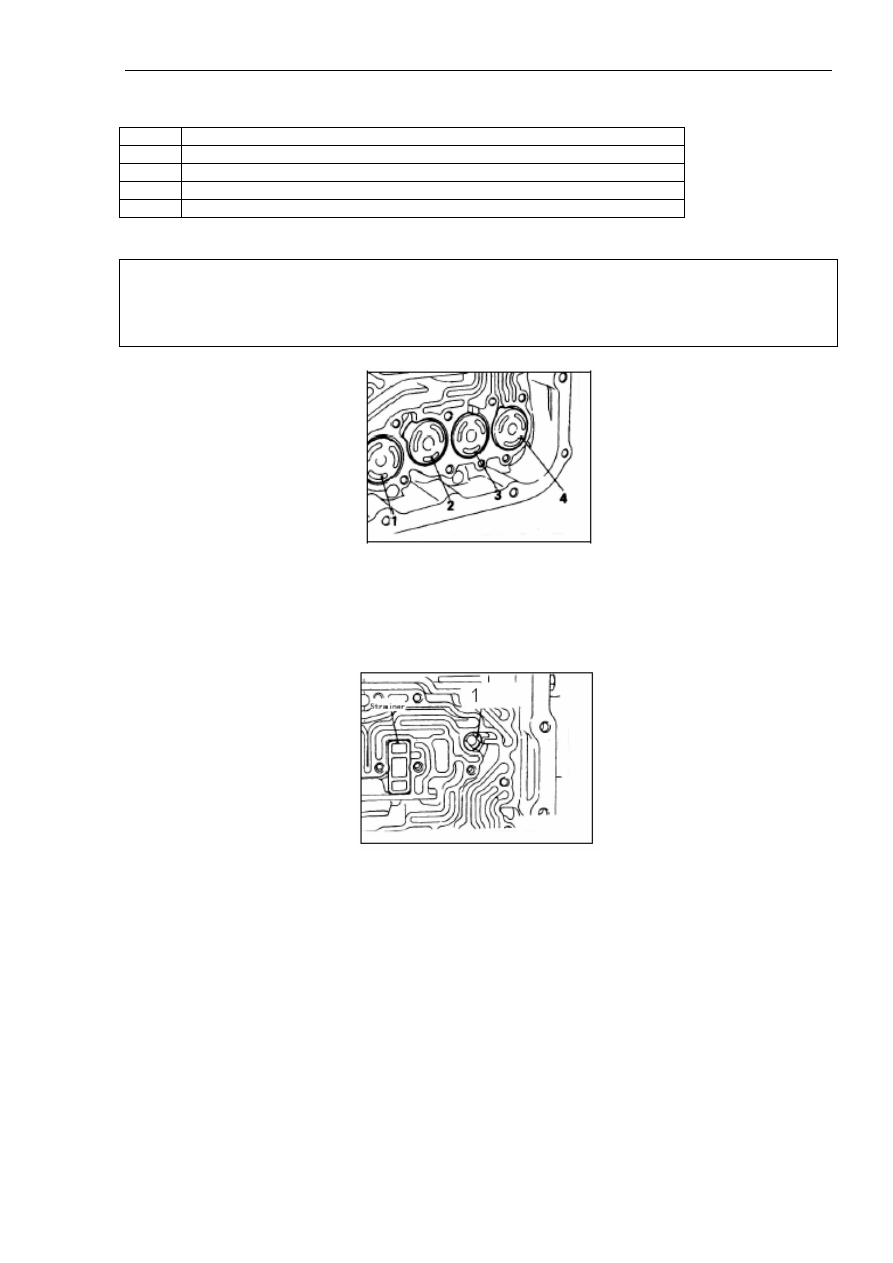

Автоматическая коробка переключения передач



453

Таблица 11А-19.

№ п/п

Наименование

1

Для стопорного механизма пониженной передачи – передачи заднего хода

2

Для замедляющей муфты сцепления

3

Для второго стопорного механизма

4

Для разгонной муфты сцепления



Предупреждение:

Пружины аккумулирующих амортизаторов должны быть установлены, как показано на
рисунке 11А-117.



Рисунок 11А-117.

(68). Установить фильтр грубой очистки моторного масла и сальник держателя второго
стопорного механизма, как показано на рисунке  11А-118.



Рисунок 11А-118.

Надписи на рисунке: 1. Сальник держателя второго стопорного механизма.

(69). Установить проводку электромагнитных клапанов, после чего зафиксировать
разъемы, вставив в канавки корпусов разъемов пружинные кольца, как показано на
рисунке  11А-119.

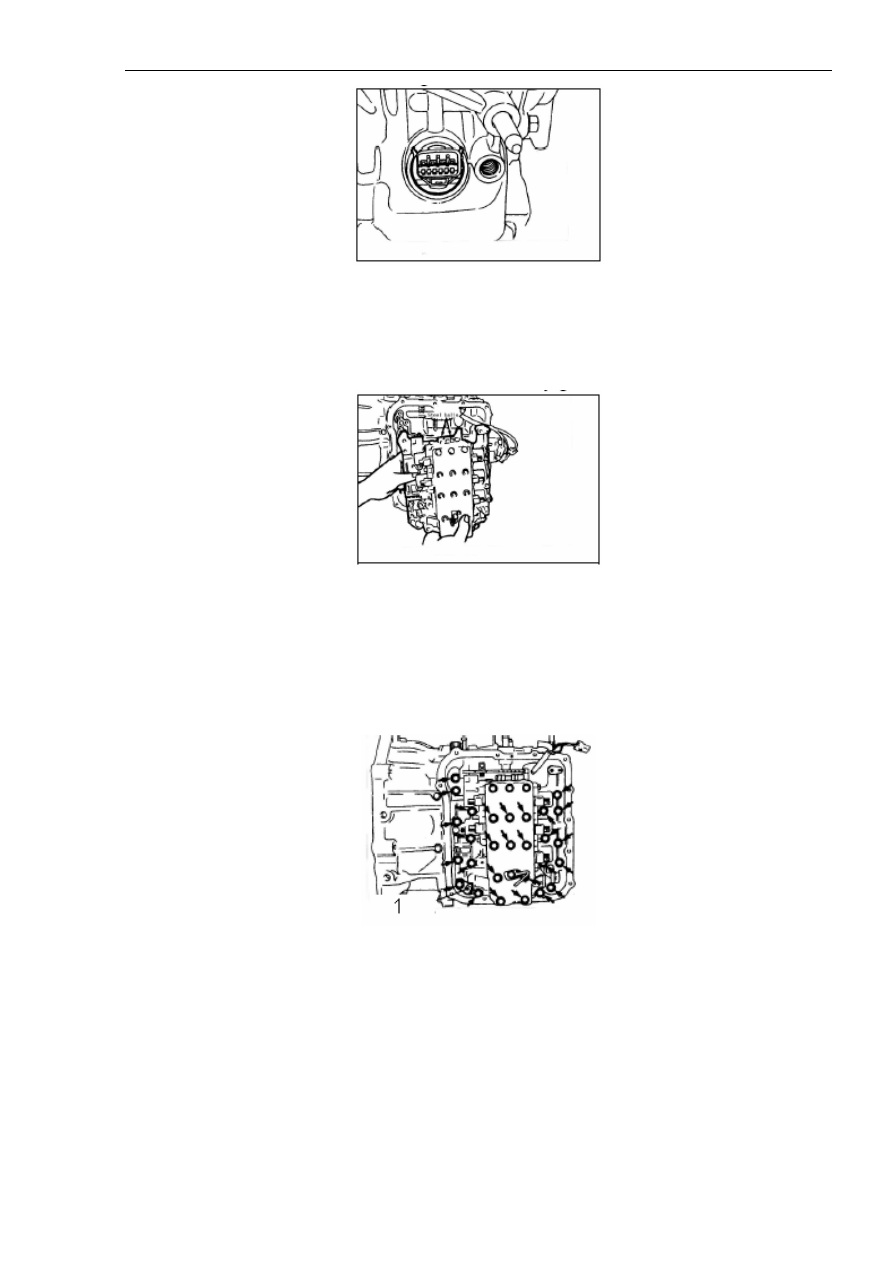

Автоматическая коробка переключения передач



454



Рисунок 11А-119.

(70). Установить клапанный блок, прокладку и два стальных шарика, как показано на
рисунке  11А-120.



Рисунок 11А-120.

(71). Установить датчик температуры масла.

(72). Установить и закрутить 28 монтажных болтов клапанного блока, как показано на
рисунке  11А-121.



Рисунок 11А-121.

Надписи на рисунке: 1. Датчик температуры гидравлической жидкости.

(73). Соединить разъемы клапанного блока, как показано на рисунке  11А-122,
соответственно таблице 11А-20.
