Hafei Princip. Руководство - часть 109

Автоматическая коробка переключения передач



443

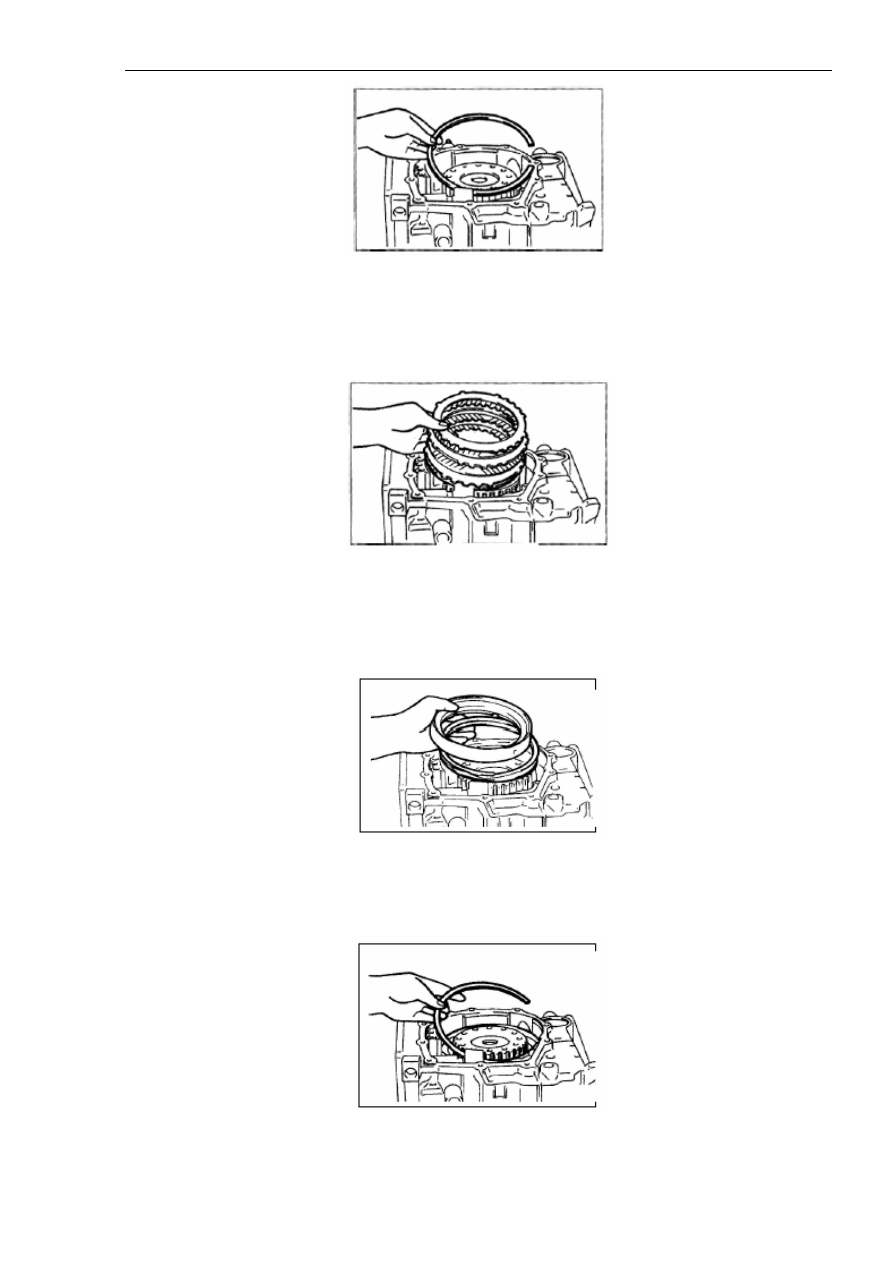

Рисунок 11А-87.

(34). Установить прижимную пластину, стопорный диск и стопорную плиту, как показано
на рисунке  11А-88.



Рисунок 11А-88.

(35). Установить возвратную пружину и поршень второго стопорного механизма, как
показано на рисунке  11А-89.



Рисунок 11А-89.

(36). Установить пружинную стопорную шайбу, как показано на рисунке  11А-90.



Рисунок 11А-90.

Автоматическая коробка переключения передач



444

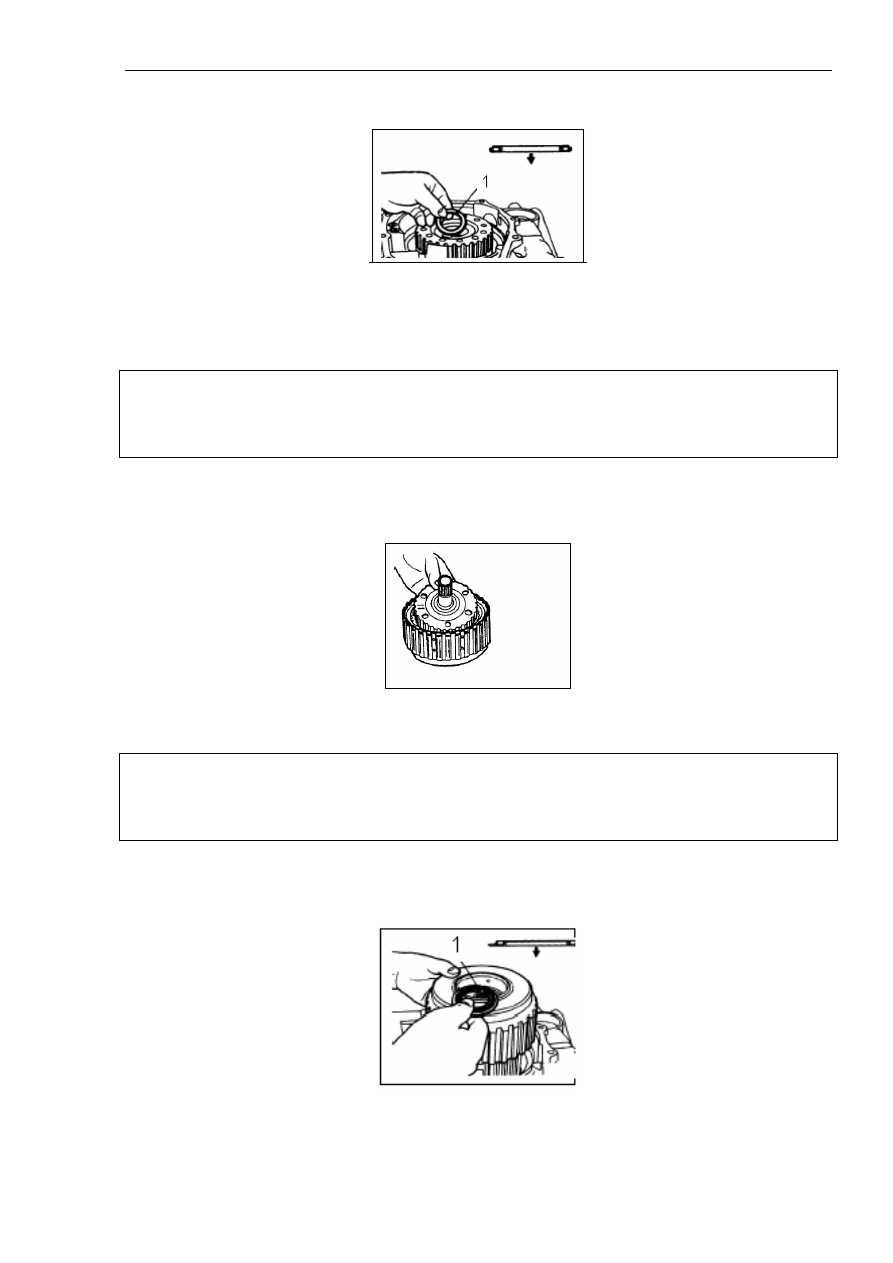

(37). Установить упорный подшипник №5, как показано на рисунке  11А-91.



Рисунок 11А-91.

Надписи на рисунке: 1. Упорный подшипник №5.

Внимание:

Обратить особое внимание на то, что упорный подшипник устанавливается только в
определенном направлении.

(38). Установить на разгонную муфту сцепления и передачу заднего хода ступицу
разгонной муфты сцепления и упорный подшипник №6, как показано на рисунке  11А-92.



Рисунок 11А-92.

Внимание:

Обратить особое внимание на то, что упорный подшипник устанавливается только в
определенном направлении.

(39). Установить передачу заднего хода, разгонную муфту сцепления и упорный
подшипник №7, как показано на рисунке  11А-93



Рисунок 11А-93.

Надписи на рисунке: 1. Упорный подшипник №7.

Автоматическая коробка переключения передач



445

Внимание:

Обратить особое внимание на то, что упорный подшипник устанавливается только в
определенном направлении.

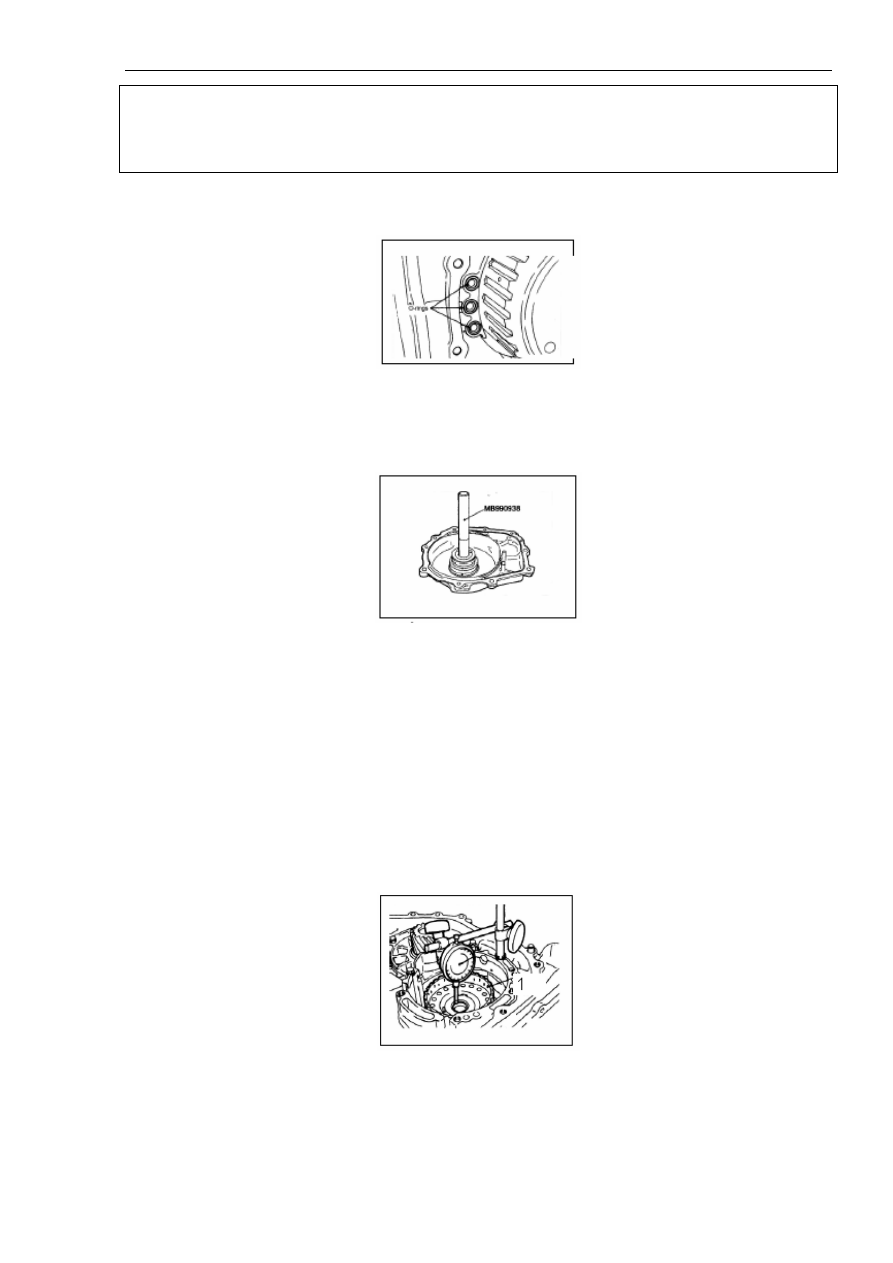

(40). Установить три кольцевых уплотнения, как показано на рисунке  11А-94.



Рисунок 11А-94.

(41). Установить подшипник выходного вала, как показано на рисунке  11А-95.



Рисунок 11А-95.

(42). Установить четыре уплотнительных кольца.

(43). Установить использовавшуюся до разборки стопорную шайбу №8, затем установить
заднюю крышку.

(44). Измерить осевой зазор замедляющего солнечного зубчатого колеса. Для регулировки
величины указанного зазора до стандартного значения, регламентированного
спецификацией, заменить стопорную шайбу, установленную во время выполнения
операции (43), как показано на рисунке  11А-96.



Рисунок 11А-96.

Надписи на рисунке: 1. Ступица замедляющей муфты.

Стандартная величина зазора: 0,25-0,45 мм.

Автоматическая коробка переключения передач



446

Внимание:

Установить ступицу замедляющего солнечного зубчатого колеса таким образом, чтобы
обеспечить возможность измерения осевого зазора.

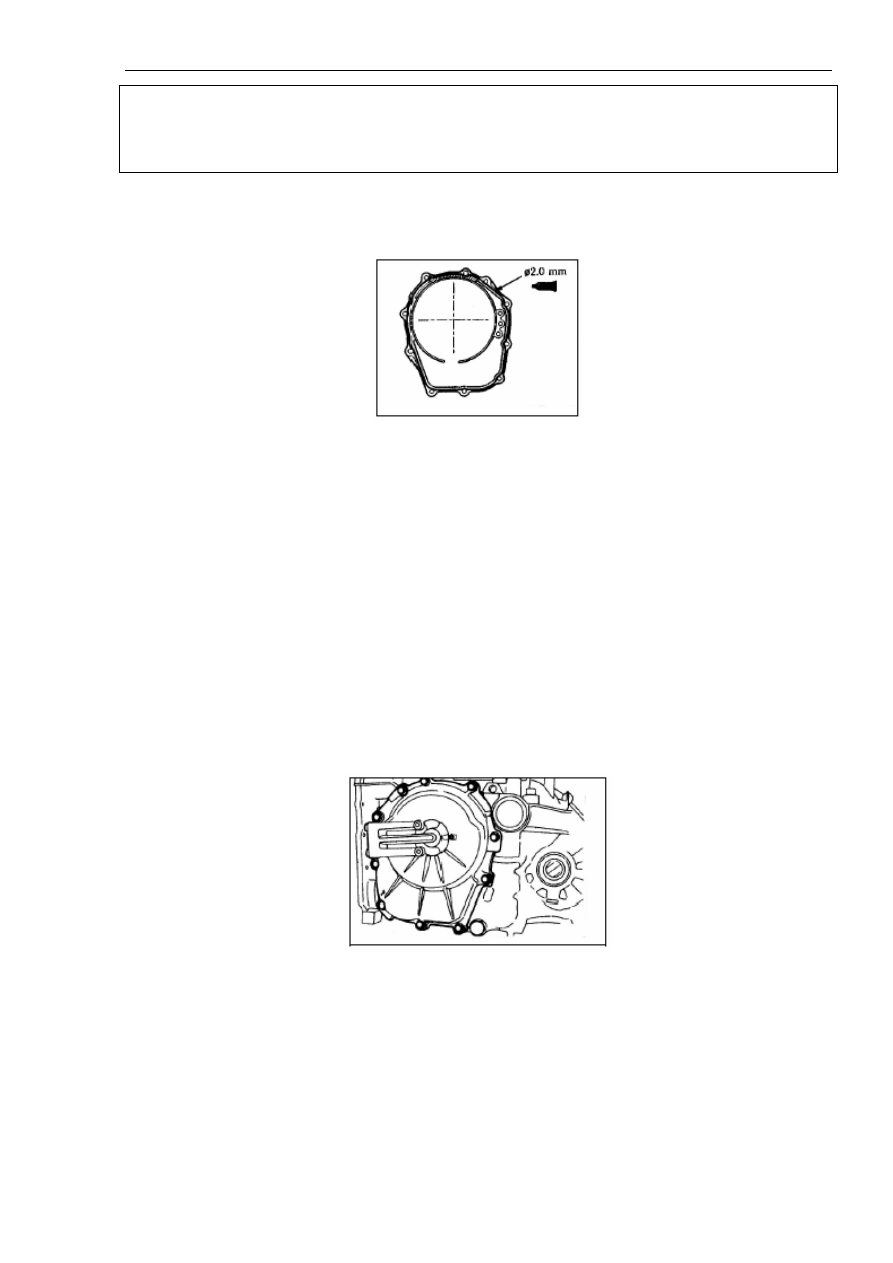

(45). Нанести выдавливанием жидкую прокладку на места задней крышки, показанные на
рисунке 11А-97.



Рисунок 11А-97.

Рекомендованная жидкая прокладка: герметик, оригинальное изделие фирмы Mitsubishi,
номер изделия MD974421, или аналогичный продукт.

Примечания:

(1). Необходимо установить крышку до высыхания жидкой прокладки, т.е. в течение 15
минут после ее нанесения.

(2). Не допускать попадания масла на контактные поверхности с герметиком в течение
одного часа после установки.

(46). Установить заднюю крышку и закрутить ее монтажные болты до момента затяжки,
регламентированного спецификацией, как показано на рисунке  11А-98.



Рисунок 11А-98.

(47). Установить ступицу замедляющей муфты сцепления, как показано на рисунке  11А-99.
