Hafei Princip. Руководство - часть 110

Автоматическая коробка переключения передач



447



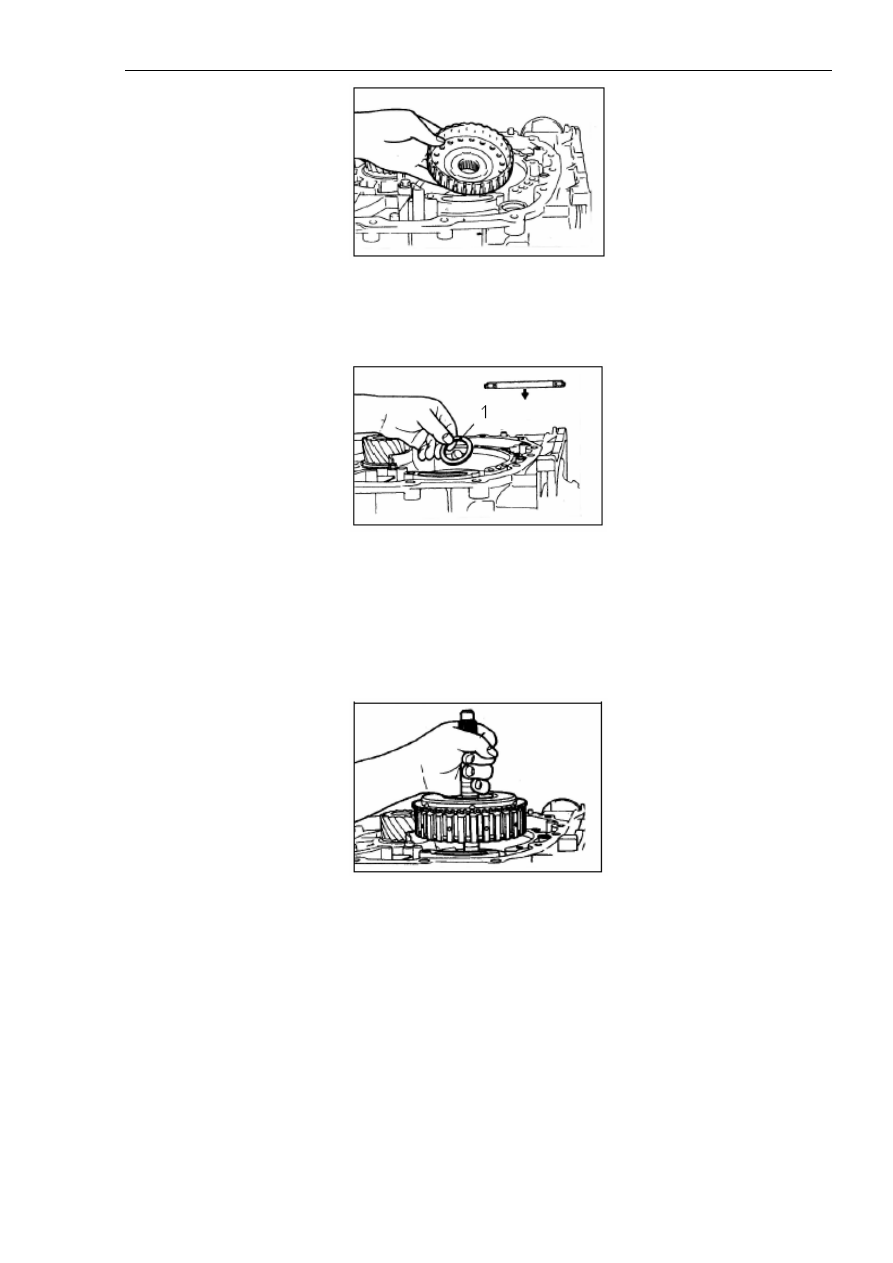

Рисунок 11А-99.

(48). Установить упорный подшипник №2, как показано на рисунке  11А-100.



Рисунок 11А-100.

Надписи на рисунке: 1. Упорный подшипник №2.

(49). Удерживая входной вал, установить замедляющую муфту сцепления, как показано на
рисунке  11А-101.



Рисунок 11А-101.

(50). Установить использовавшийся до разборки упорный подшипник №1, как показано на
рисунке  11А-102.

Автоматическая коробка переключения передач



448



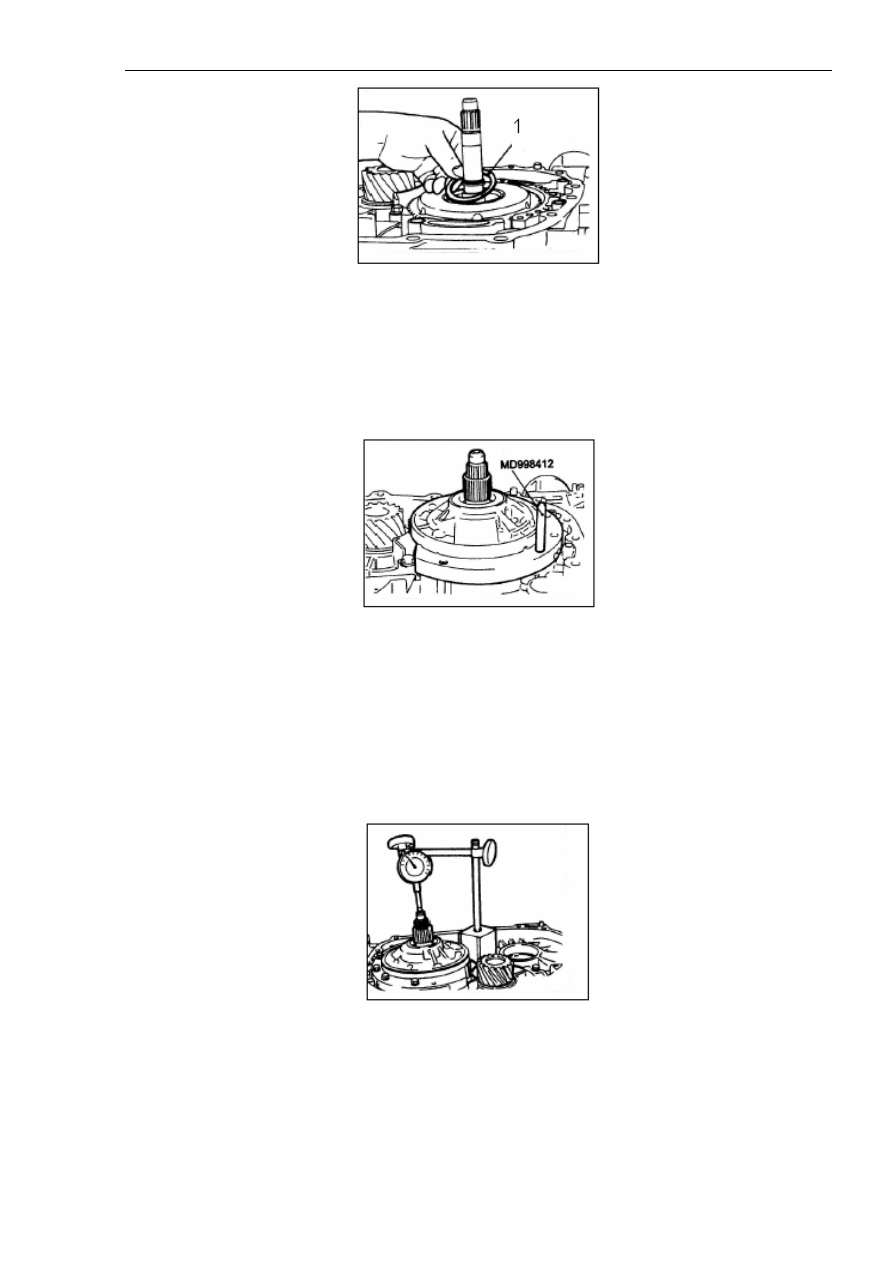

Рисунок 11А-102.

Надписи на рисунке: 1. Упорный подшипник №1.

(51). Установить новую прокладку масляного насоса и масляный насос с помощью
специального ремонтного инструмента, как показано на рисунке  11А-103.



Рисунок 11А-103.

(52). Закрутить монтажные болты масляного насоса до момента затяжки,
регламентированного в спецификации.

(53). Измерить осевой зазор входного вала. Отрегулировать величину осевого зазора до
заданного диапазона, заменив стопорную шайбу, установленную во время выполнения
операции (50), как показано на рисунке  11А-104.



Рисунок 11А-104.

Стандартная величина: 0,70-1,45 мм.

(54). Установить масляный фильтр, как показано на рисунке  11А-105.

Автоматическая коробка переключения передач



449



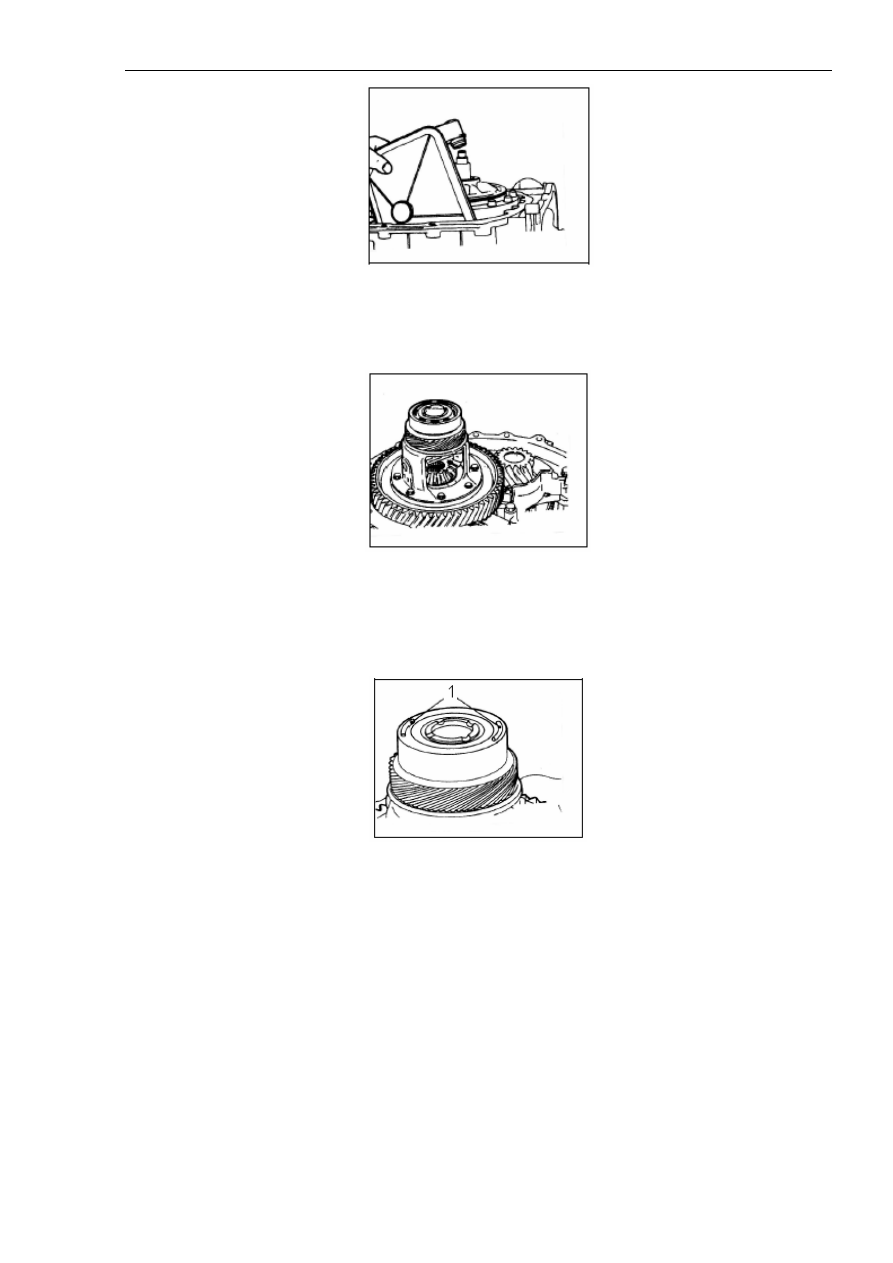

Рисунок 11А-105.

(55). Установить дифференциал, как показано на рисунке  11А-106.



Рисунок 11А-106.

(56). Положить прутки оловянного припоя длиной примерно 10 мм и толщиной 3 мм на
дифференциал, как показано на рисунке  11А-107.



Рисунок 11А-107.

Надписи на рисунке: 1. Прутки припоя.

(57). Установить корпус гидравлического трансформатора крутящего момента на корпус
дифференциала, не нанося герметик на места стыка, как показано на рисунке  11А-108.
закрутить монтажные болты до момента затяжки, регламентированного спецификацией.

Автоматическая коробка переключения передач



450



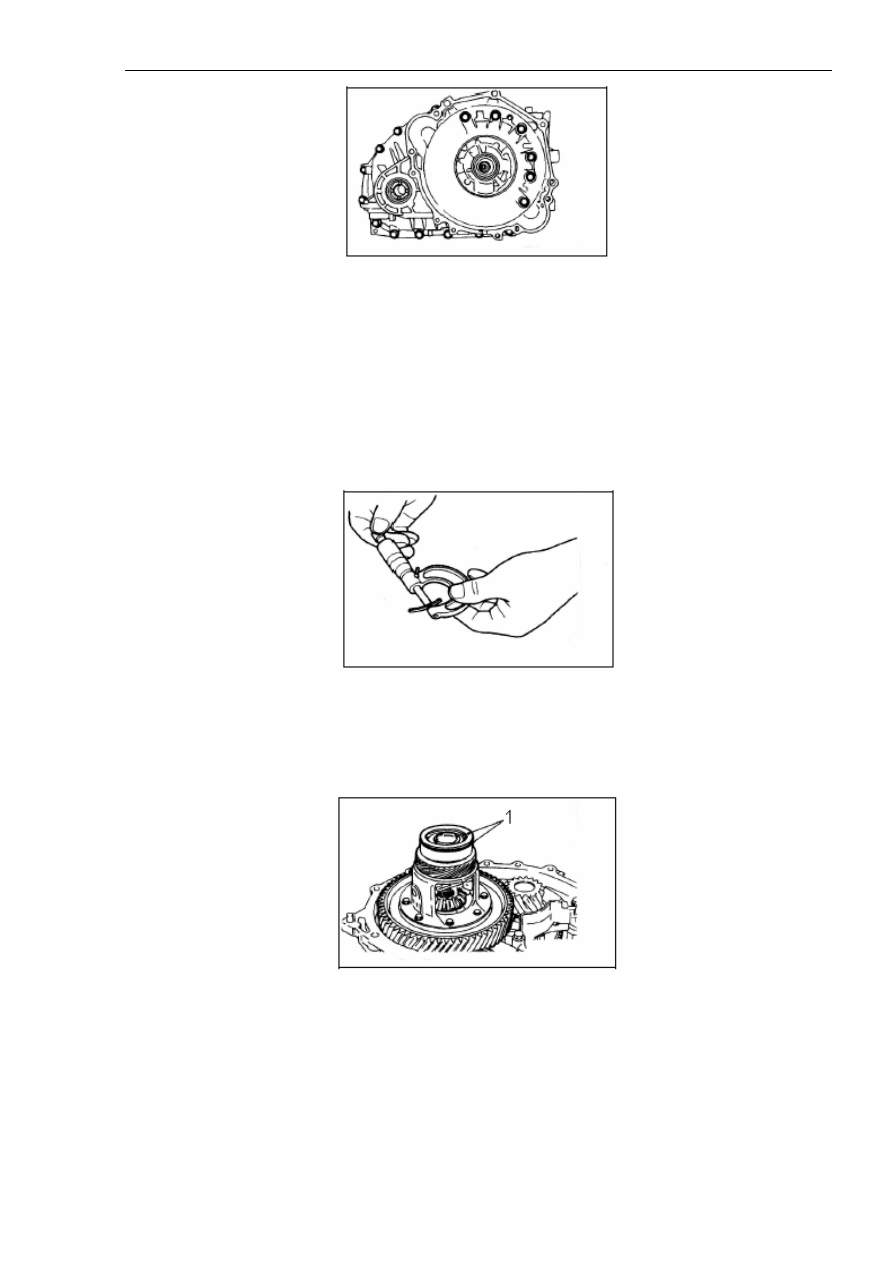

Рисунок 11А-108.

(58). Открутить монтажные болты и вынуть припой.

(59). С помощью микрометра измерить толщину прутка припоя ‘T’ в сжатом состоянии,
как показано на рисунке  11А-109. Выбрать разделительную шайбу с толщиной,
соответствующей следующему диапазону.

Диапазон величин ‘T’: 0,045 мм – 0,165 мм.



Рисунок 11А-109.

(60). Установить разделительные шайбы, подобранные во время выполнения предыдущей
операции, как показано на рисунке  11А-110.



Рисунок 11А-110.

Надписи на рисунке: 1. Разделительная шайба.

(61). Разделительную шайбу, выбранную во время выполнения операции (59), установить
на корпусе трансформатора крутящего момента, с помощью специального ремонтного
инструмента запрессовать наружную обойму, как показано на рисунке  11А-111.
