Автоматическая коробка переключения передач



439

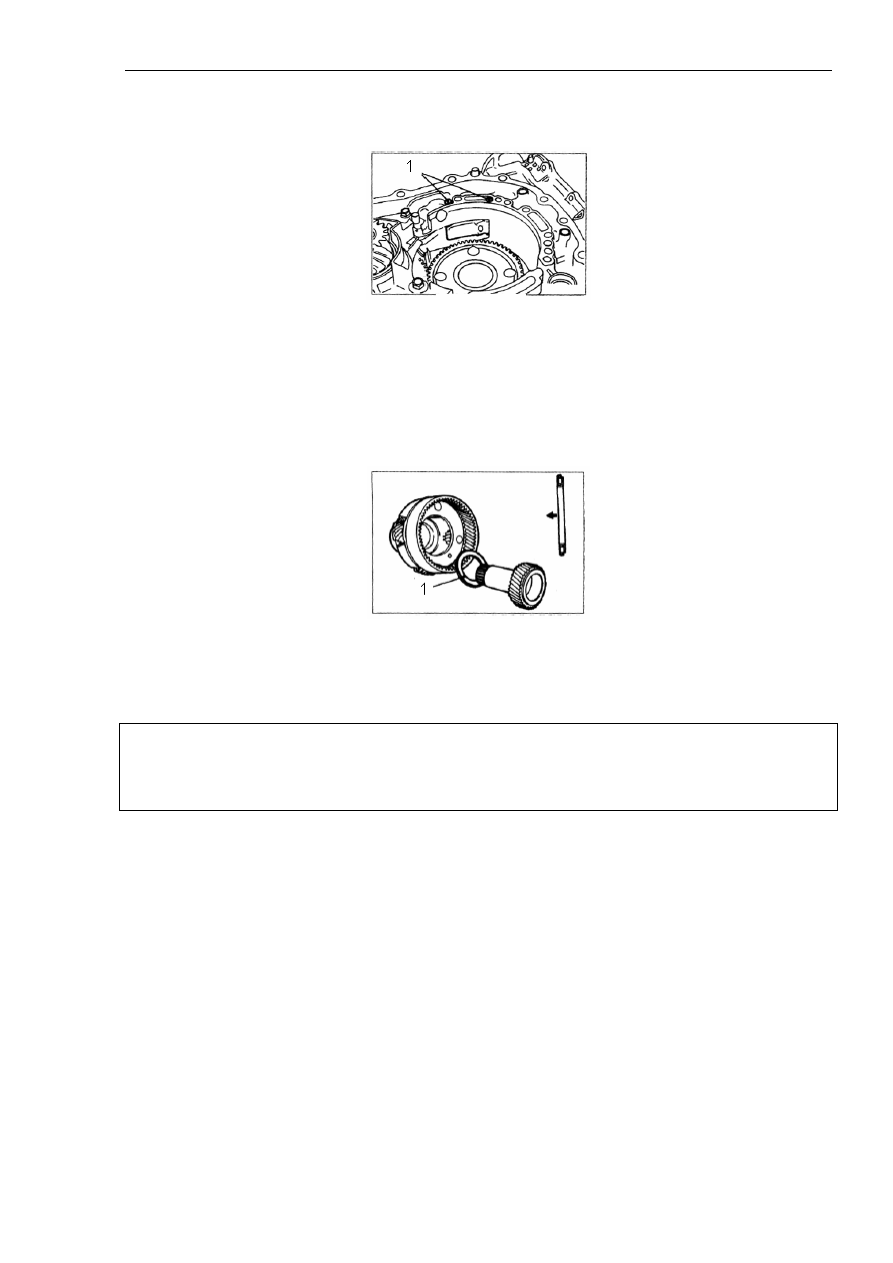

(24). Установить роликовый подшипник стояночной передачи, затем установить два вала
роликовой опоры стояночной передачи, как показано на рисунке  11А-77.



Рисунок 11А-77.

Надписи на рисунке: 1. Опорный роликовый подшипник стояночной передачи.

(25). Установить на кронштейне выходной планетарной шестерни замедляющее
солнечное зубчатое колесо и упорный подшипник №3, как показано на рисунке  11А-78.



Рисунок 11А-78.

Надписи на рисунке: 1. Упорный подшипник №3.

Внимание:

Обратить особое внимание на то, что упорный подшипник устанавливается только в
определенном направлении.

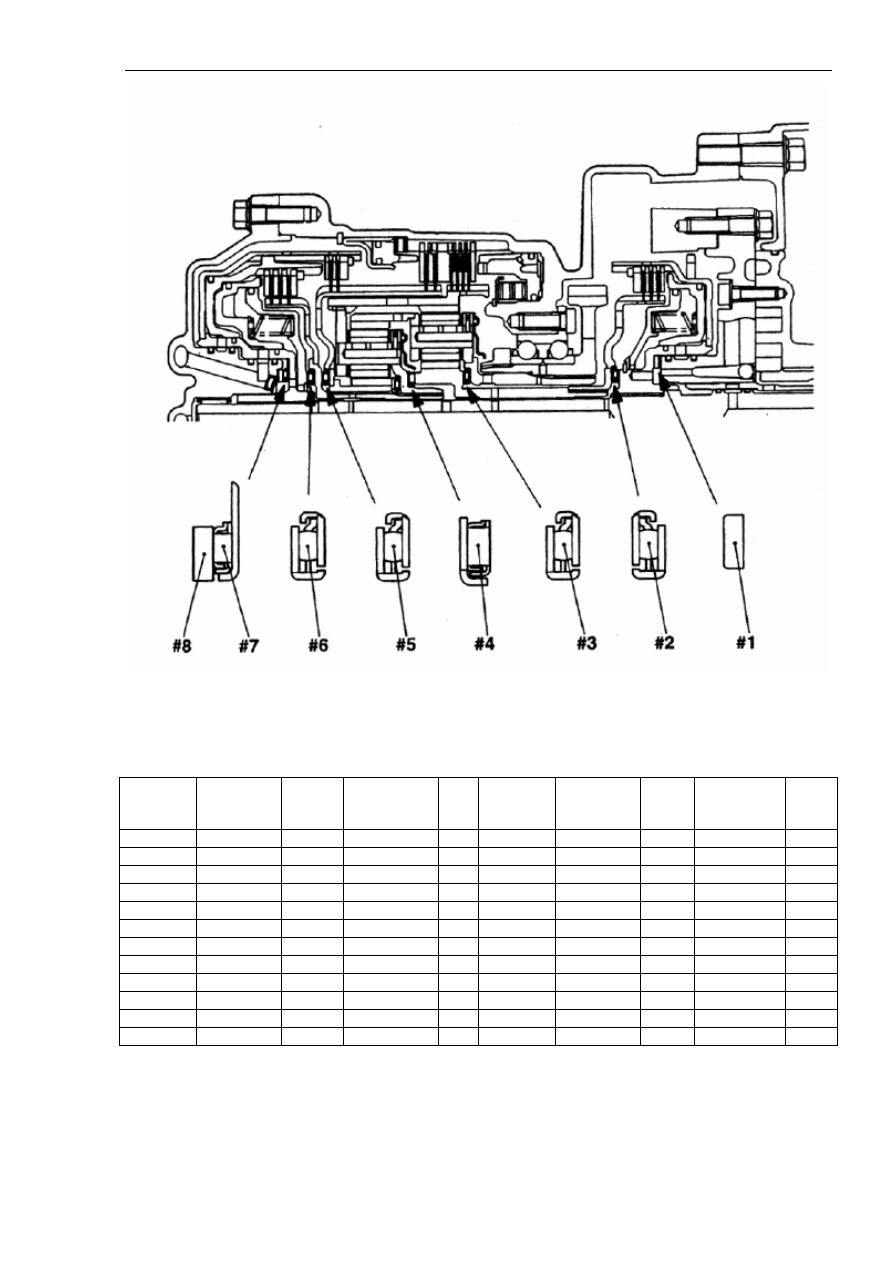

Идентификация упорных подшипников, упорных шайб и упорных прокладок показана на
рисунке 11А-79 и описана в таблице 11А-18.

Автоматическая коробка переключения передач



440



Рисунок 11А-79.

Таблица 11А-18

Наружны

й диаметр

(мм)

Внутренни

й диаметр

(мм)

Толщи

на

(мм)

Номер части

Ме
тка

Наружный

диаметр

(мм)

Внутренни

й диаметр

(мм)

Толщ

ина

(мм)

Номер

части

Метка

59 47

1,8

MD754509

#1

48,9 37

1,6

MD707267

#8

59 47

2,0

MD754508

#1

48,9 37

1,7

MD759681

#8

59 47

2,2

MD754507

#1

48,9 37

1,8

MD723064

#8

59 47

2,4

MD753793

#1

48,9 37

1,9

MD754794

#8

59 47

2,6

MD753794

#1

48,9 37

2,0

MD707268

#8

59 47

2,8

MD753795

#1

48,9 37

2,1

MD754795

#8

49 36

3,6

MD756846

#2

48,9 37

2,2

MD723065

#8

49 36

3,6

MD756846

#3

48,9 37

2,3

MD754796

#8

45,3 31 3,3

MD757647

#4

48,9 37 2,4

MD724358

#8

49 36

3,6

MD756846

#5

48,9 37

2,5

MD754797

#8

49 36

3,6

MD756846

#6

48,9 37

2,6

MD754798

#8

59 47

2,8

MD754595

#7

–– ––

––

––

––



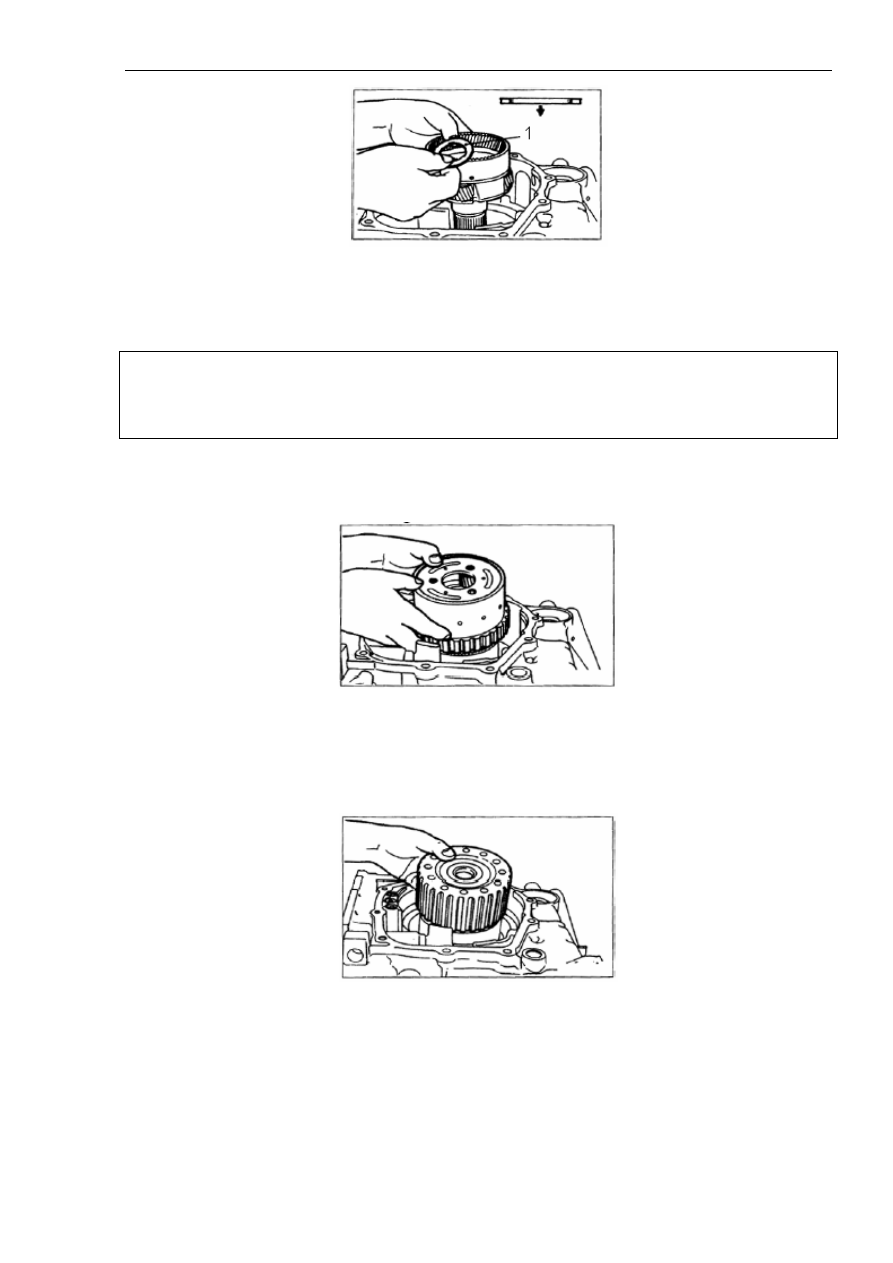

(26). Установить кронштейн выходной планетарной шестерни и упорный подшипник №4,
как показано на рисунке  11А-80.

Автоматическая коробка переключения передач



441



Рисунок 11А-80.

Надписи на рисунке: 1. Упорный подшипник №4.

Внимание:

Обратить особое внимание на то, что упорный подшипник устанавливается только в
определенном направлении.

(27). Установить кронштейн разгонной планетарной шестерни, как показано на рисунке
11А-81.



Рисунок 11А-81.

(28). Установить солнечное зубчатое колесо планетарного типа передачи заднего хода, как
показано на рисунке  11А-82.



Рисунок 11А-82.

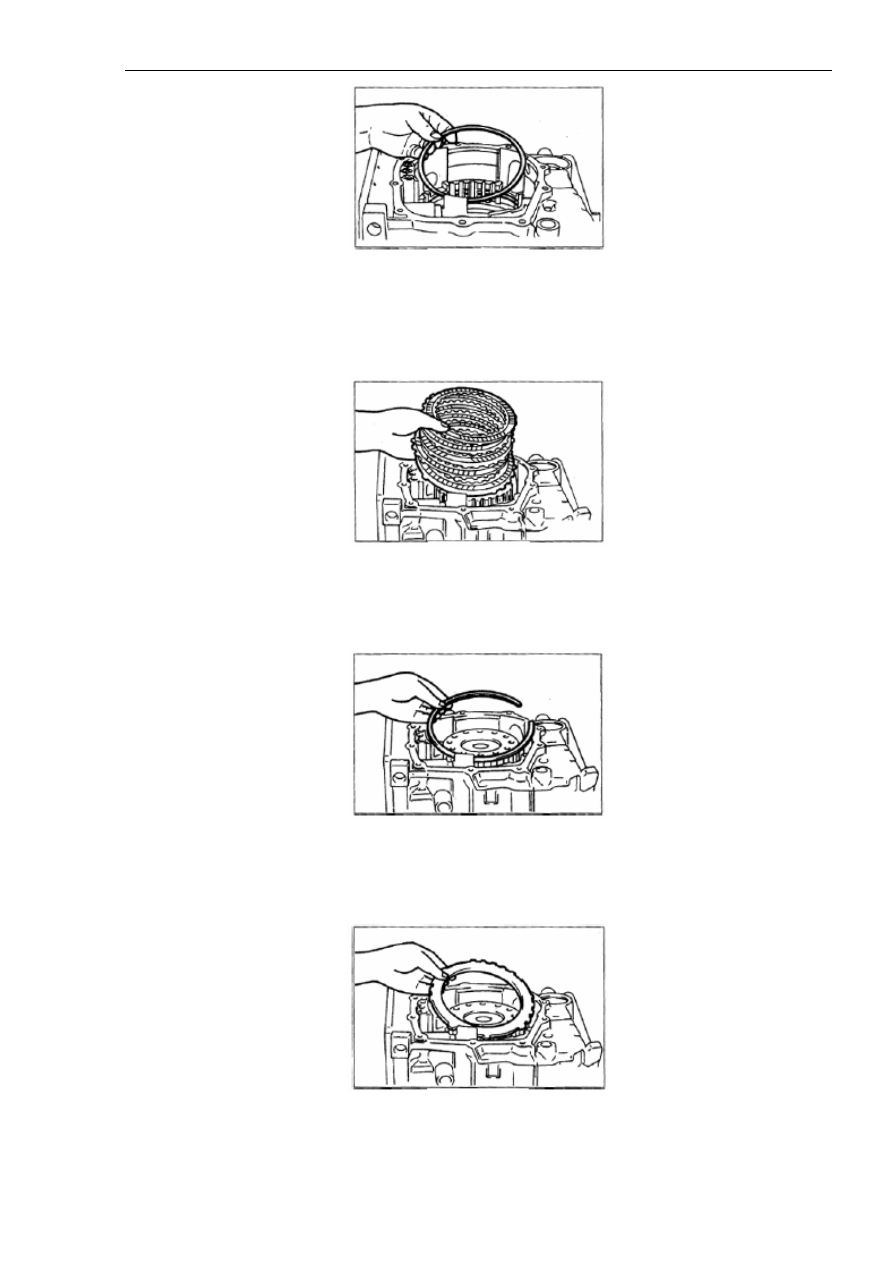

(29). Установить волнистую пружину, как показано на рисунке  11А-83.

Автоматическая коробка переключения передач



442



Рисунок 11А-83.

(30). Установить прижимную пластину, стопорный диск и стопорную плиту, как показано
на рисунке  11А-84.



Рисунок 11А-84.

(31). Установить пружинную стопорную шайбу, как показано на рисунке  11А-85.



Рисунок 11А-85.

(32). Установить реактивный диск, как показано на рисунке  11А-86.



Рисунок 11А-86.

(33). Установить пружинную стопорную шайбу, как показано на рисунке  11А-87.
