Автоматическая коробка переключения передач



431



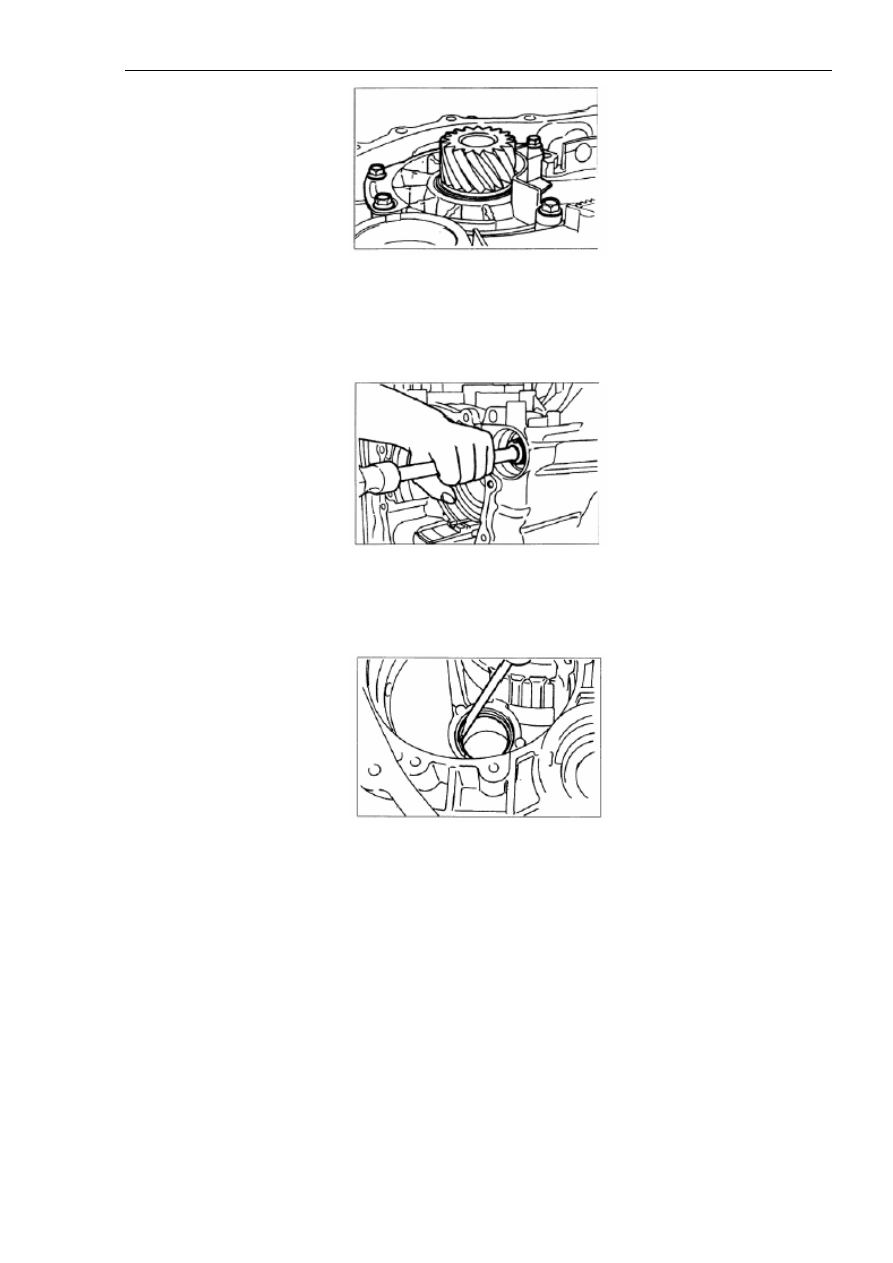

Рисунок 11А-55.

(63). Постучать по заднему концу выходного вала, снять выходной вал, конический
роликовый подшипник качения и втулку, как показано на рисунке  11А-56.



Рисунок 11А-56.

(64). Снять разделительную шайбу и наружную обойму, как показано на рисунке  11А-57.



Рисунок 11А-57.

(65). Снять пружинную стопорную шайбу.













Автоматическая коробка переключения передач



432

* Повторная сборка.

Внимание:

1. Не допускается повторное использование прокладок, кольцевых уплотнений,
сальников. При повторной сборке необходимо устанавливать только новые детали
указанной номенклатуры.

2. Не допускается применение никаких видов консистентной смазки за исключением
синего и белого технического вазелина.

3. Поверхности всех трущихся, вращающихся и скользящих частей перед установкой
необходимо смазывать гидравлической жидкостью для автоматических коробок
переключения передач.

4. не допускать попадания клея или герметика на поверхности прокладок.

5. При замене втулки необходимо заменять соответствующий узел в сборе.

6. При выполнении операций повторной сборки не следует надевать матерчатые рукавицы
или перчатки. При необходимости использовать синтетическую материю (нейлон) или
бумажные салфетки.

7. Заменить моторное масло в системе охлаждения.

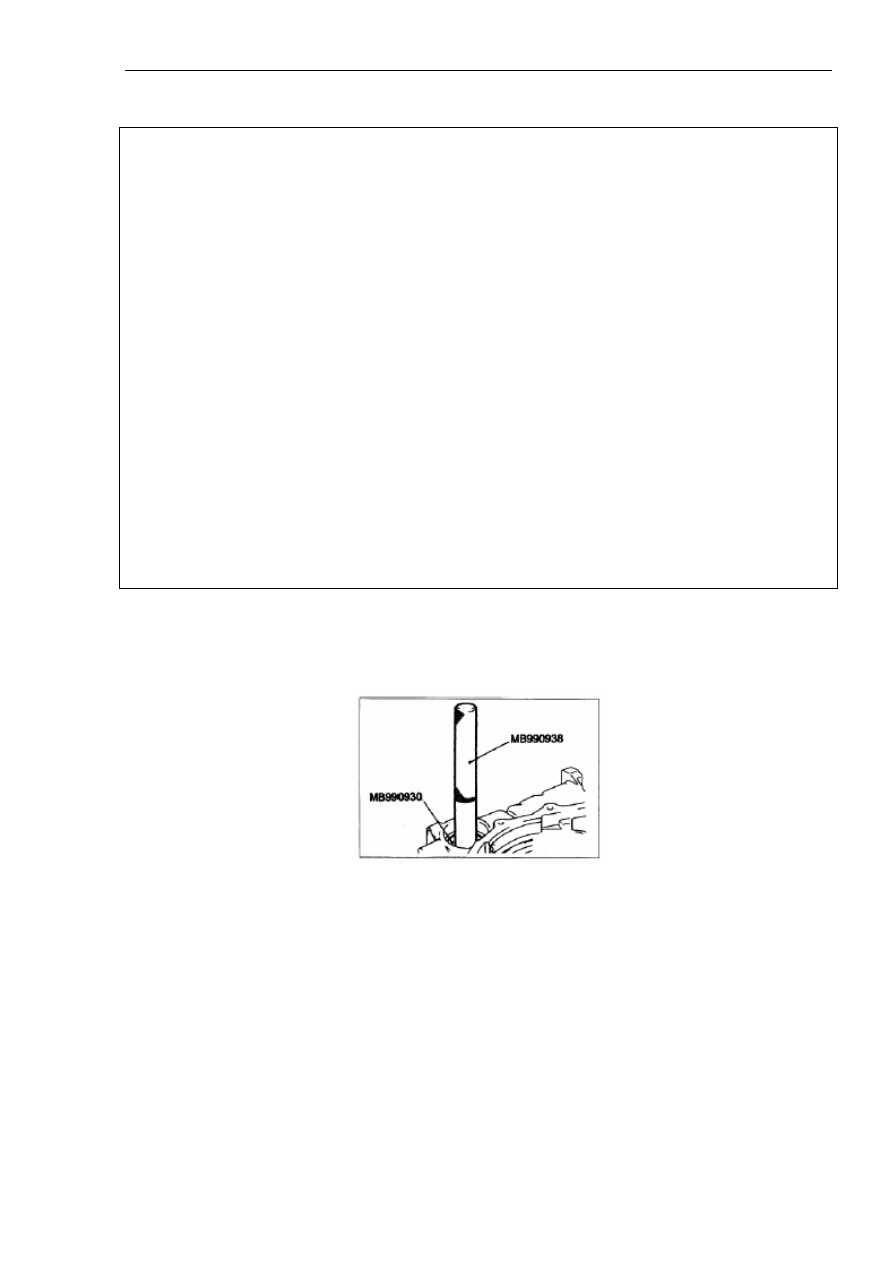

(1). С помощью специального ремонтного инструмента забить наружную обойму
подшипника выходного вала вовнутрь картера коробки переключения передач, как
показано на рисунке  11А-58.



Рисунок 11А-58.

(2). Установить использовавшиеся до разборки разделительные шайбы и пружинные
шайбы.

(3). Установить поршень, возвратную пружину и гнездо пружины стопорного механизма
пониженной передачи – передачи заднего хода.

(4). С помощью специального ремонтного инструмента установить пружинную
стопорную шайбу, как показано на рисунке  11А-59.

Автоматическая коробка переключения передач



433



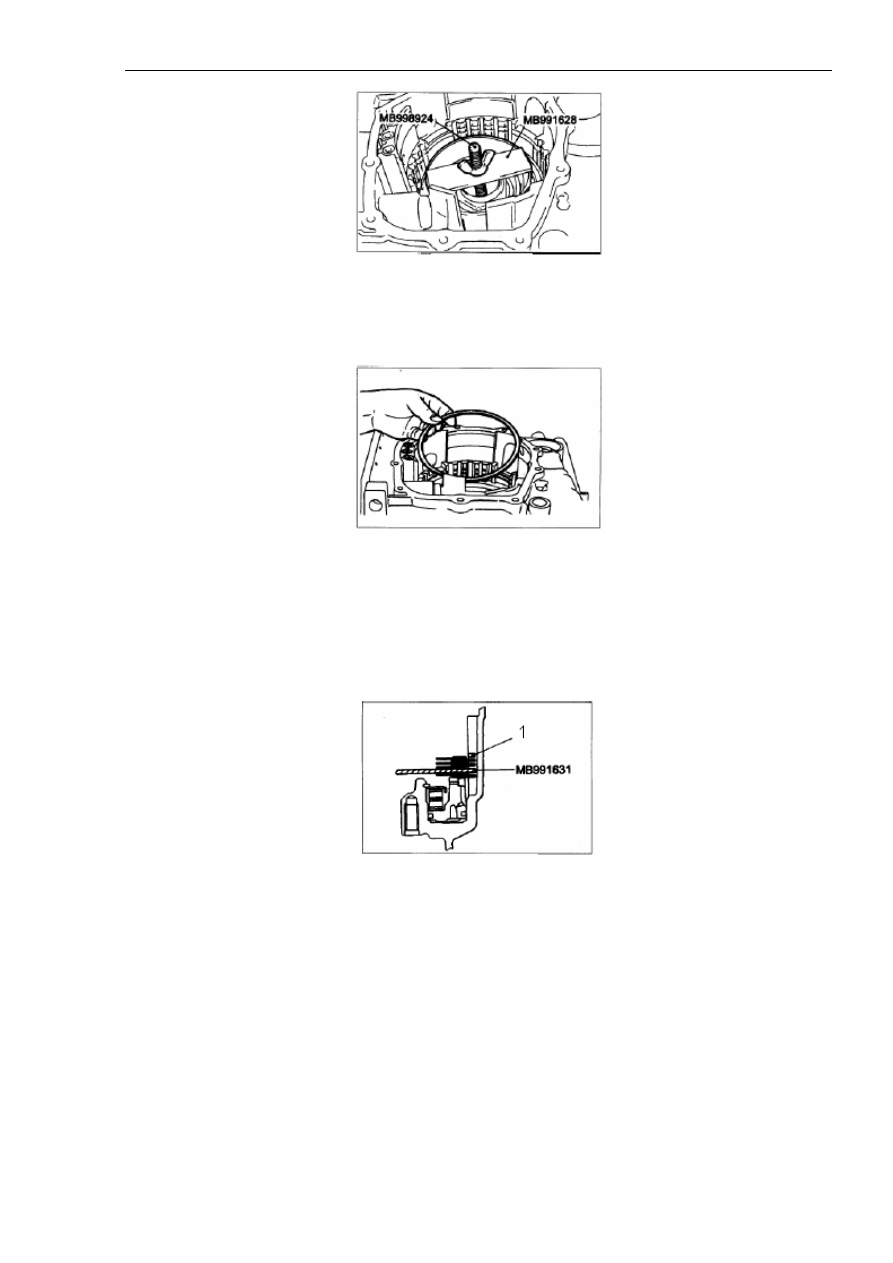

Рисунок 11А-59.

(5). Установить волнистую пружину, как показано на рисунке  11А-60.



Рисунок 11А-60.

(6). Заменить прижимную пластину стопорного механизма пониженной передачи –
передачи заднего хода с помощью специального ремонтного инструмента, затем
установить стопорный диск, стопорную плиту и пружинную стопорную шайбу, как
показано на рисунке  11А-61.



Рисунок 11А-61.

Надписи на рисунке: 1. Стопорная шайба.

(7). Установить реактивный диск и использовавшуюся до разборки пружинную
стопорную шайбу.

(8). Перемещая специальный ремонтный инструмент, измерить осевой зазор, затем
заменить пружинную стопорную шайбу, установленную во время выполнения операции
(7). Отрегулировав осевой зазор до стандартного значения, регламентированного
спецификацией, как показано на рисунке  11А-62.

Автоматическая коробка переключения передач



434



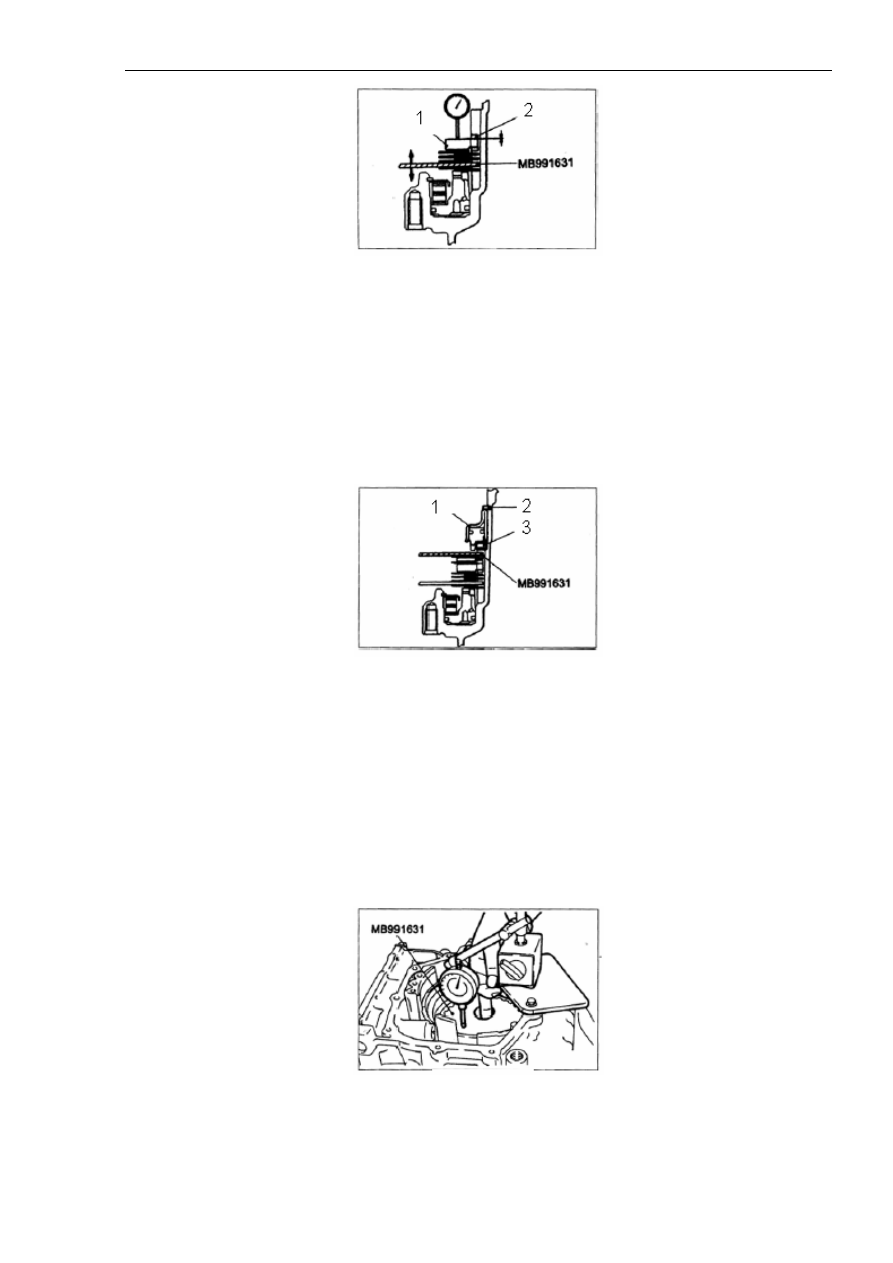

Рисунок 11А-62.

Надписи на рисунке: 1. Реактивная пластина. 2. Стопорная шайба.

Стандартное значение: 0-0,16 мм.

(9). Заменить прижимную пластину второго стопорного механизма с помощью
специального ремонтного инструмента. Затем установить стопорный диск и стопорную
плиту, как показано на рисунке  11А-63.



Рисунок 11А-63.

Надписи на рисунке: 1. Второй стопорный поршень. 2. Стопорная шайба. 3. Возвратная
пружина.

(10). Установить возвратную пружину, поршень и пружинную стопорную шайбу второго
стопорного механизма.

(11). Перемещая специальный ремонтный инструмент, измерить осевой зазор, как
показано на рисунке  11А-64.



Рисунок 11А-64.
