Автоматическая коробка переключения передач

423

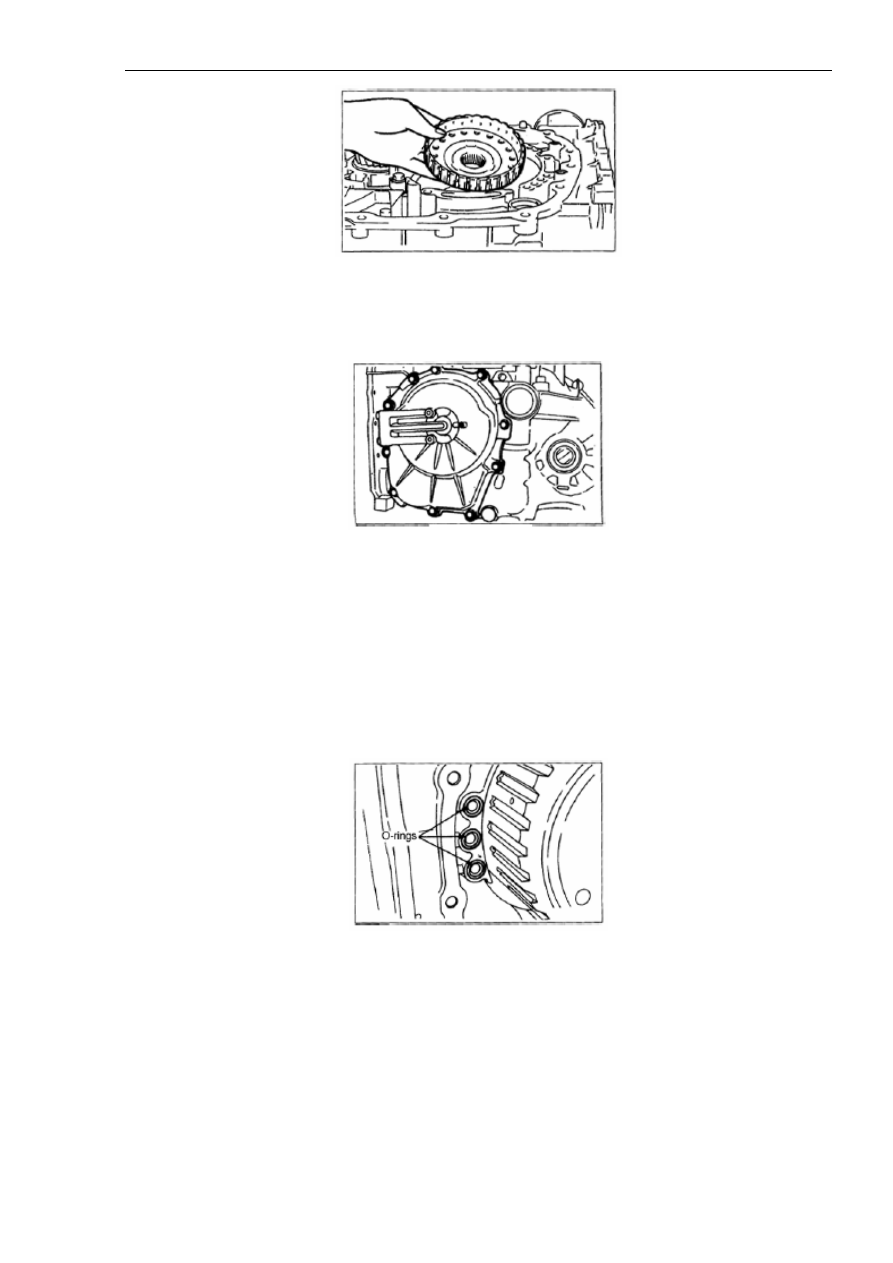

Рисунок 11А-29.

(33). Снять заднюю крышку, как показано на рисунке 11А-30.

Рисунок 11А-30.

(34). Снять стопорную шайбу №8.

(35). Снять уплотнительные кольца (14 штук).

(36). Снять задний подшипник входного вала.

(37). Снять кольцевые уплотнения (три штуки), как показано на рисунке 11А-31.

Рисунок 11А-31.

(38). Снять стопорный подшипник №7 передачи заднего хода и разгонной муфты
сцепления, как показано на рисунке 11А-32.

Автоматическая коробка переключения передач

424

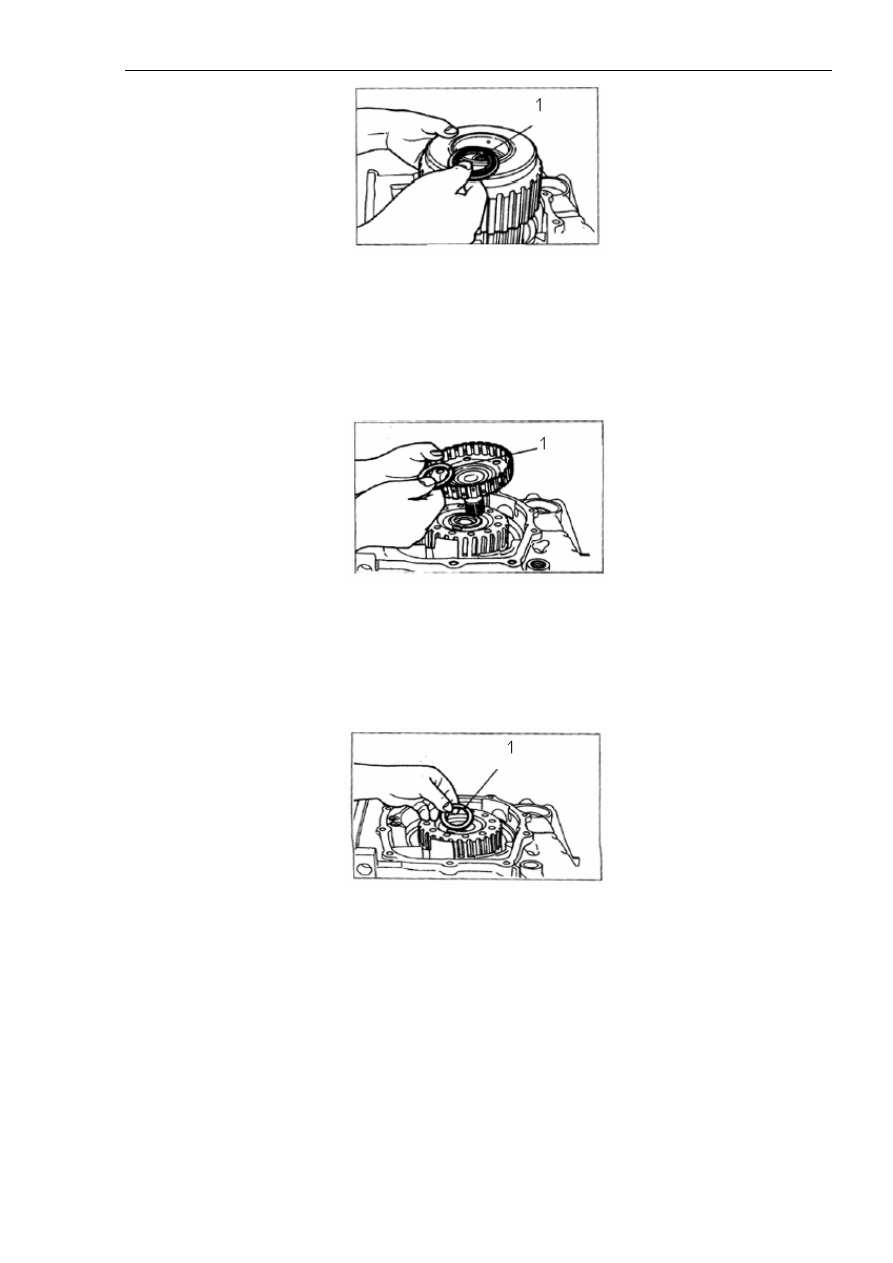

Рисунок 11А-32.

Надписи на рисунке: 1. Стопорный подшипник №7.

(39). Снять стопорный подшипник №6 ступицы разгонной муфты сцепления, как показано
на рисунке 11А-33.

Рисунок 11А-33.

Надписи на рисунке: 1. Стопорный подшипник №6.

(40). Снять стопорный подшипник №5, как показано на рисунке 11А-34.

Рисунок 11А-34.

Надписи на рисунке: 1. Стопорный подшипник №5.

(41). Снять солнечное зубчатое колесо передачи заднего хода планетарного типа, как
показано на рисунке 11А-35.

Автоматическая коробка переключения передач

425

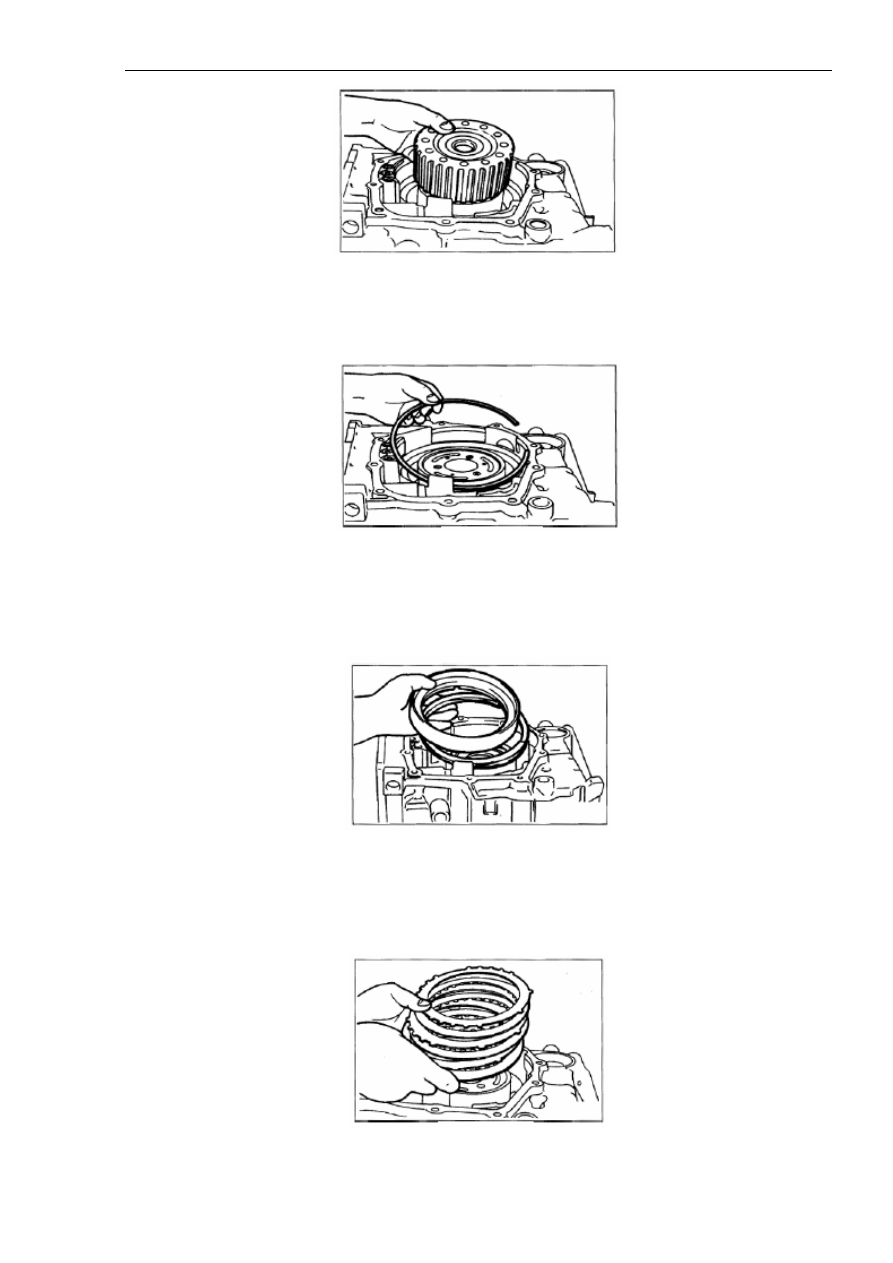

Рисунок 11А-35.

(42). Снять пружинную шайбу, как показано на рисунке 11А-36.

Рисунок 11А-36.

(43). Снять поршень и возвратную пружину второго стопорного механизма, как показано
на рисунке 11А-37.

Рисунок 11А-37.

(44). Снять прижимную пластину, стопорный диск и стопорную пластину, как показано на
рисунке 11А-38.

Рисунок 11А-38.

Автоматическая коробка переключения передач

426

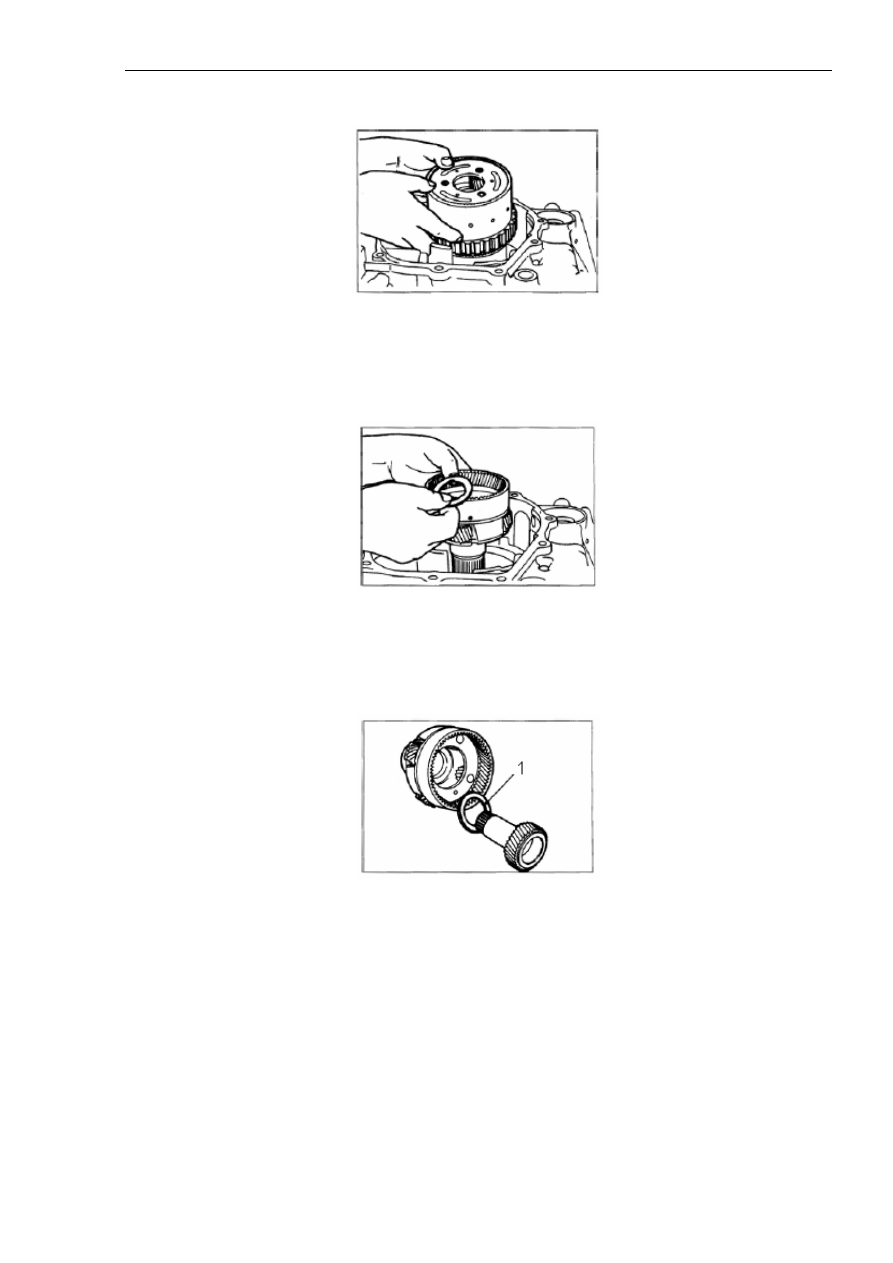

(45). Снять водило разгонной планетарной шестерни, как показано на рисунке 11А-39.

Рисунок 11А-39.

(46). Снять выходную планетарную шестерню и стопорный подшипник №4, как показано
на рисунке 11А-40.

Рисунок 11А-40.

(47). Снять замедляющее солнечное зубчатое колесо и стопорный подшипник №3 с
кронштейна планетарной шестерни, как показано на рисунке 11А-41.

Рисунок 11А-41.

Надписи на рисунке: 1. Стопорный подшипник №3.

(48). Снять стопорную шайбу, как показано на рисунке 11А-42.
