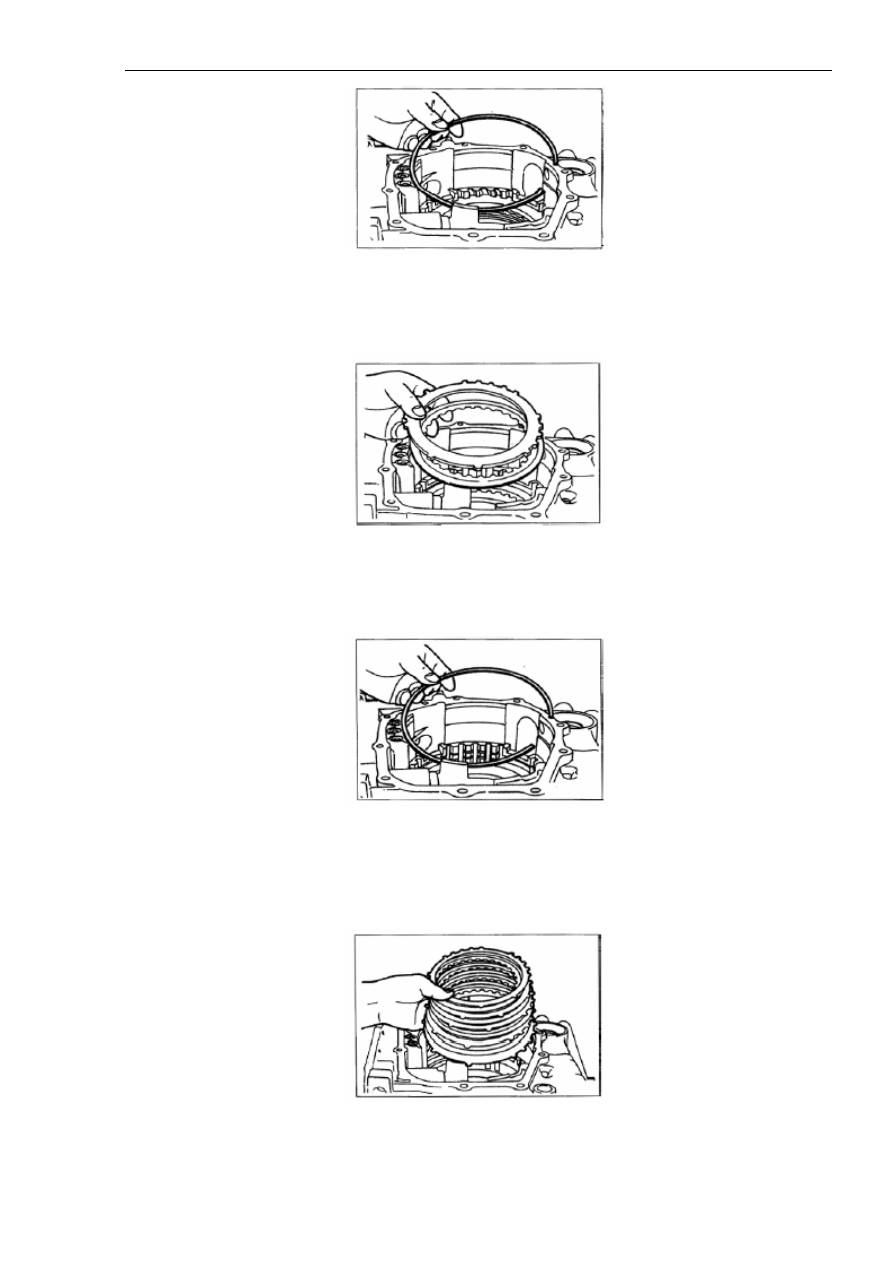

(49). Снять реактивный диск и стопорный диск, как показано на рисунке  11А-43.



Рисунок 11А-43.

(50). Снять стопорную шайбу, как показано на рисунке  11А-44.



Рисунок 11А-44.

(51). Снять стопорную плиту, стопорный диск и прижимную пластину, как показано на
рисунке  11А-45.



Рисунок 11А-45.

Автоматическая коробка переключения передач



428

(52). Снять волнистую пружину, как показано на рисунке  11А-46.



Рисунок 11А-46.

(53). Снять дуговой вал стояночной передачи, затем снять разделительную шайбу и
пружину, как показано на рисунке  11А-47.



Рисунок 11А-47.

(54). Снять два вала роликовой опоры стояночной передачи, затем снять корпус держателя
стояночной передач и роликовую опору, как показано на рисунке  11А-48.



Рисунок 11А-48.

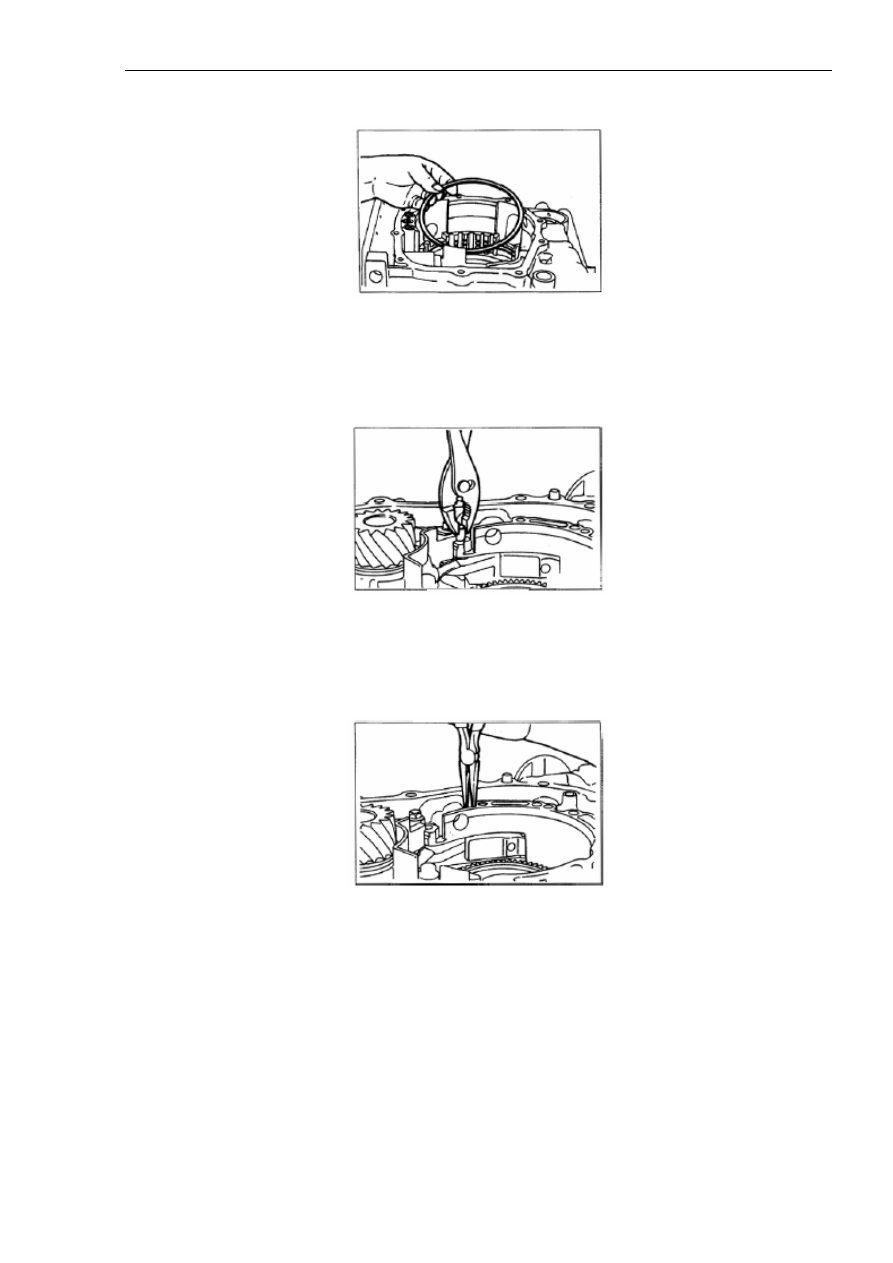

(55). С помощью специального ремонтного инструмента снять пружинную шайбу, как
показано на рисунке  11А-49.

Автоматическая коробка переключения передач



429



Рисунок 11А-49.

(56). Снять гнездо пружины, возвратную пружину и поршень стопорного механизма
пониженной передачи – передачи заднего хода.

(57). Открутить монтажные болты ведущей шестерни раздаточного механизма (четыре
штуки), как показано на рисунке  11А-50.



Рисунок 11А-50.

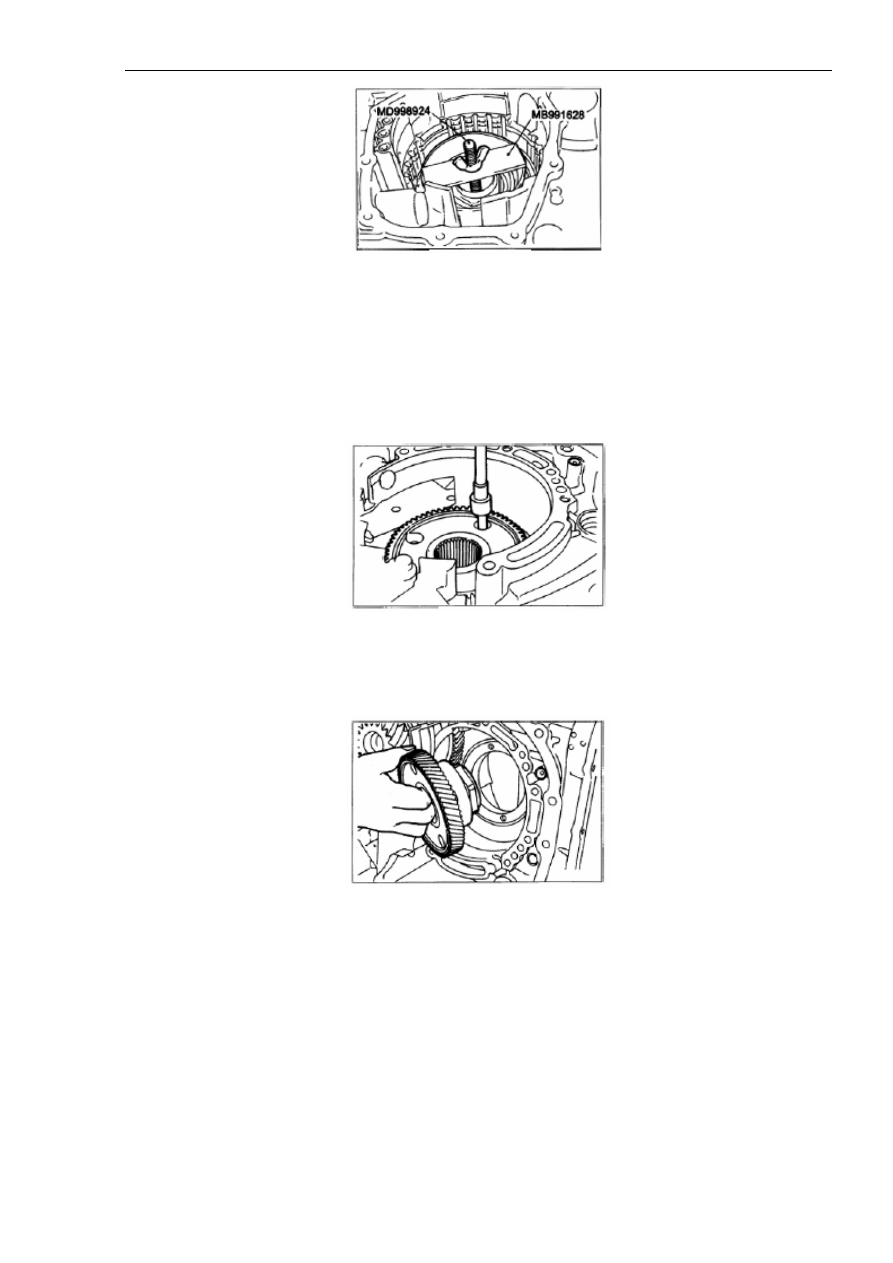

(58). Снять ведущую шестерню раздаточного механизма, как показано на рисунке  11А-51.



Рисунок 11А-51.

(59). Снять колпачок, как показано на рисунке  11А-52.



Автоматическая коробка переключения передач



430



Рисунок 11А-52.

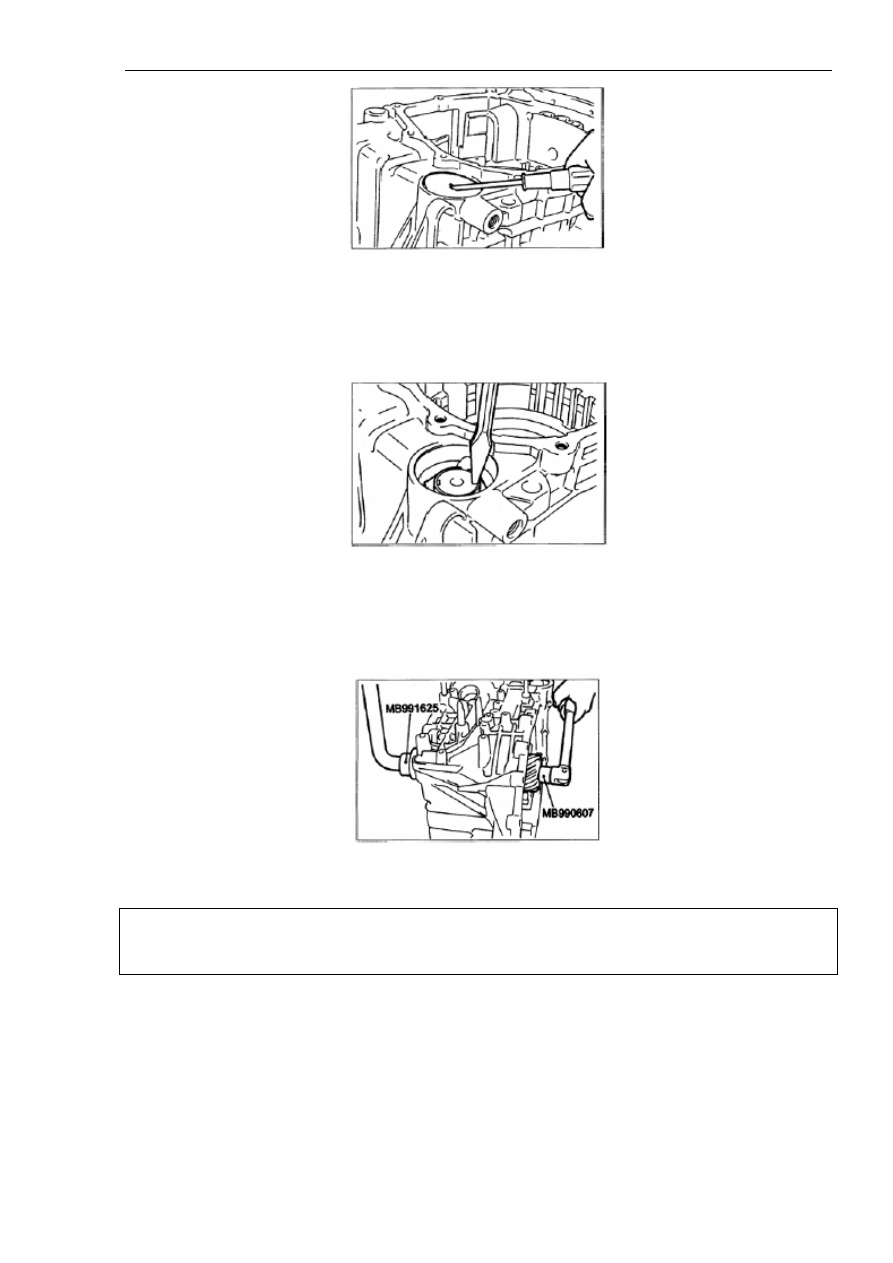

(60). Выпрямить язычок фиксирующей гайки выходного вала, как показано на рисунке
11А-53.



Рисунок 11А-53.

(61). Открутить фиксирующую гайку выходного вала с помощью специального
ремонтного инструмента, как показано на рисунке  11А-54.



Рисунок 11А-54.

Внимание:

Фиксирующая гайка – с левой резьбой.

(62). Открутить монтажный болт гнезда подшипника, как показано на рисунке  11А-55.
