Автоматическая коробка переключения передач



415

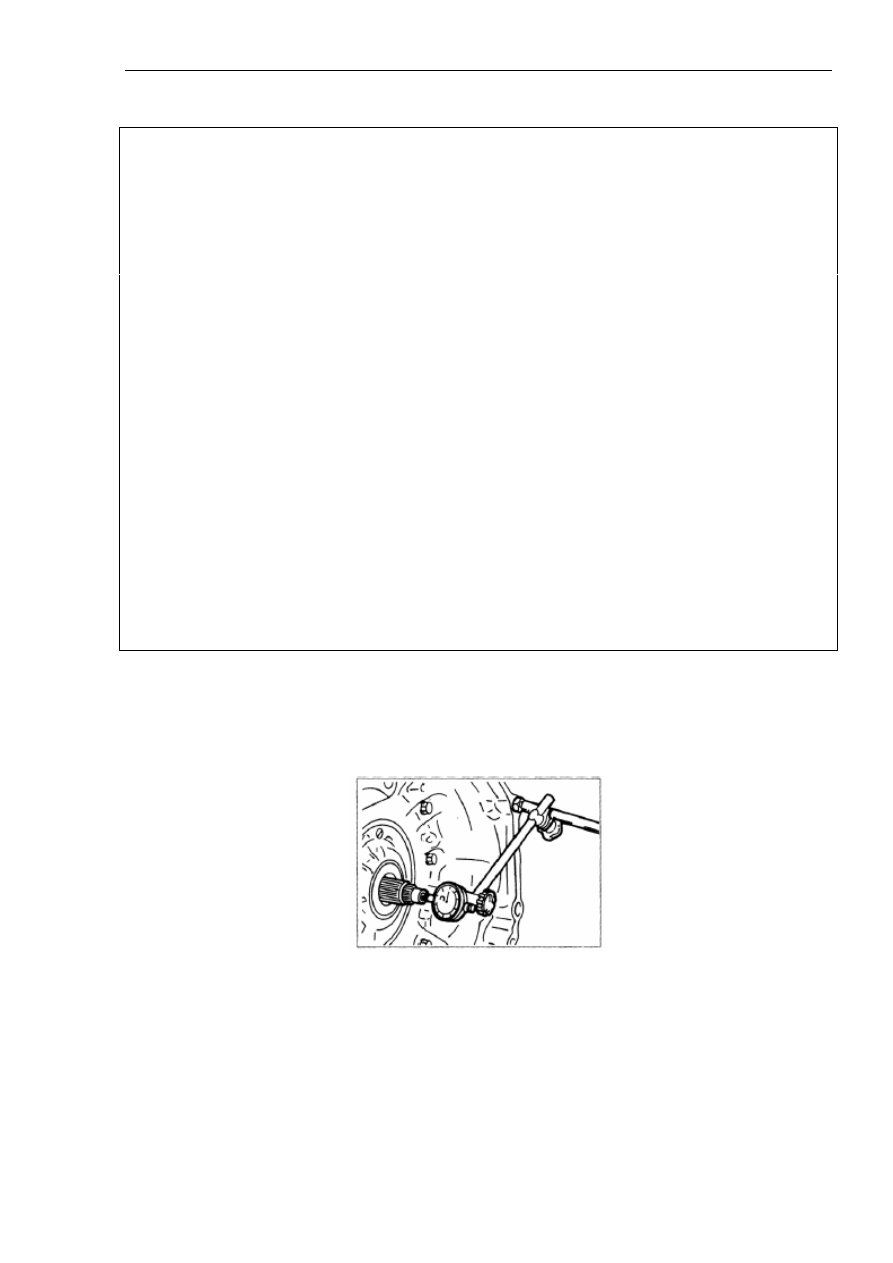

* Разборка.

Внимание:

1. Автоматическая коробка переключения передач собрана из деталей, выполненных с
применением высокоточных способов обработки, поэтому операции разборки и
повторной сборки необходимо выполнять особенно тщательно и осторожно, не допуская
при этом царапания или повреждения деталей.

2. Пол в месте проведения работ необходимо застелить резиновым ковриком,
поддерживать чистоту и порядок на рабочем месте.

3. В процессе разборки не допускается работа в матерчатых перчатках и применение
ветоши. При необходимости использовать синтетическую материю (нейлон) и бумажные
салфетки.

4. Снятые в процессе разборки детали необходимо полностью очищать от грязи.
Металлические детали можно чистить с применением обычных чистящих средств, но при
этом необходимо продувать их сжатым воздухом до полного высыхания.

5. Диски муфт сцепления, пластмассовые стопорные пластины и резиновые детали
необходимо чистить с применением гидравлической жидкости для автоматических
коробок переключения передач, не допускать попадания грязи на эти детали перед
повторной сборкой.

6. В случае повреждения картера коробки переключения передач необходимо также
разобрать и почистить систему охладителя.

(1). Снять гидравлический трансформатор крутящего момента.

(2). Измерить осевой зазор входного вала с помощью микрометра, как показано на
рисунке  11А-7.



Рисунок 11А-7.

(3). Снять все опоры.

(4). Вынуть масломерный щуп.

(5). Открутить болт с серьгой.

(6). Снять масляный фильтр и прокладку масляного фильтра.

Автоматическая коробка переключения передач



416

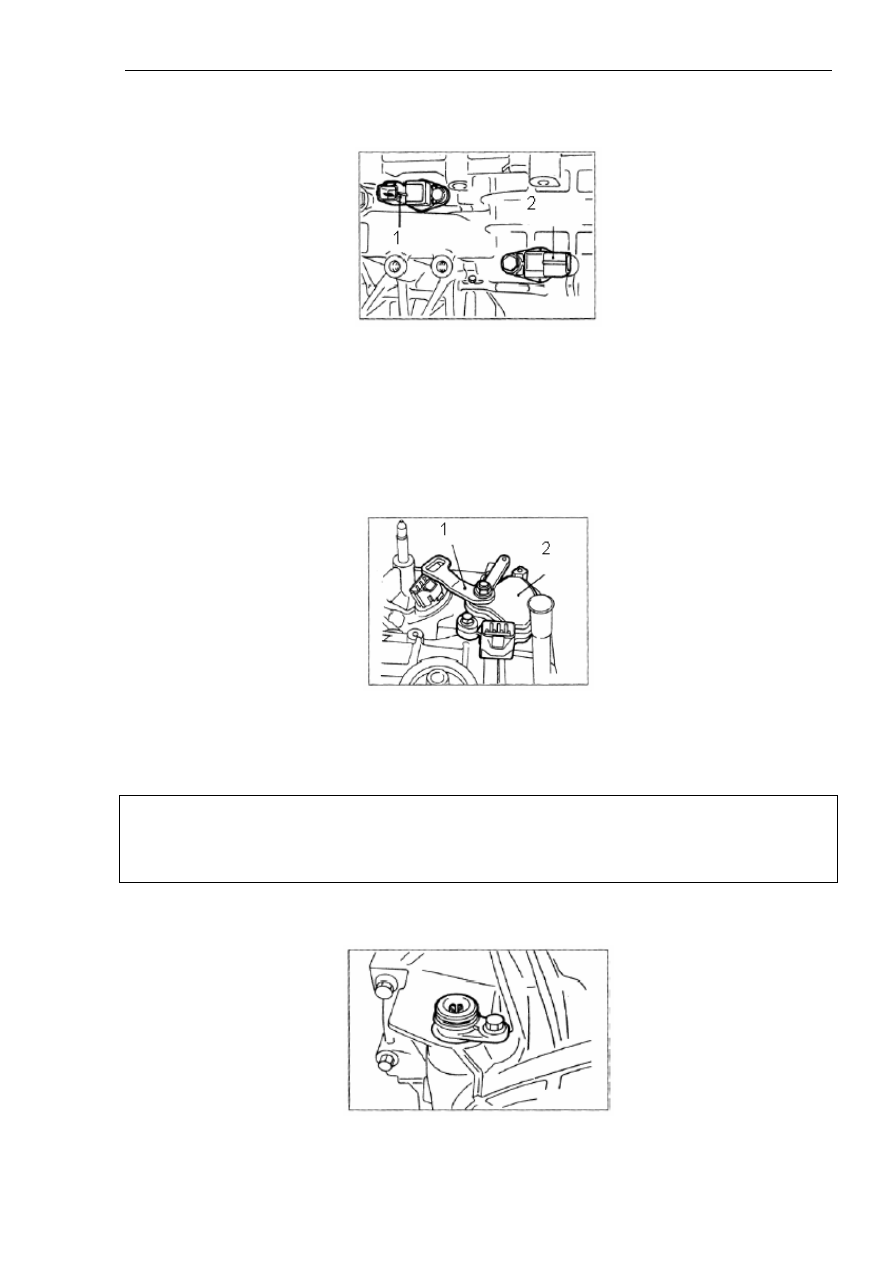

(7). Снять датчик частоты вращения входного вала и датчик частоты вращения выходного
вала, как показано на рисунке  11А-8.



Рисунок 11А-8.

Надписи на рисунке: 1. Датчик частоты вращения входного вала. 2. Датчик частоты
вращения выходного вала.

(8). Снять рычаг ручного переключения передач, затем снять выключатель блокировки
ручного переключения передач, как показано на рисунке 11А-9.



Рисунок 11А-9.

Надписи на рисунке: 1. Рычаг ручного управления. 2. Выключатель запрета.

Внимание:

Прежде, чем открутить монтажную гайку рычага ручного переключения передач,
необходимо установить клапанный блок.

(9). Снять шестерню спидометра, как показано на рисунке  11А-10.



Рисунок 11А-10.

Автоматическая коробка переключения передач



417

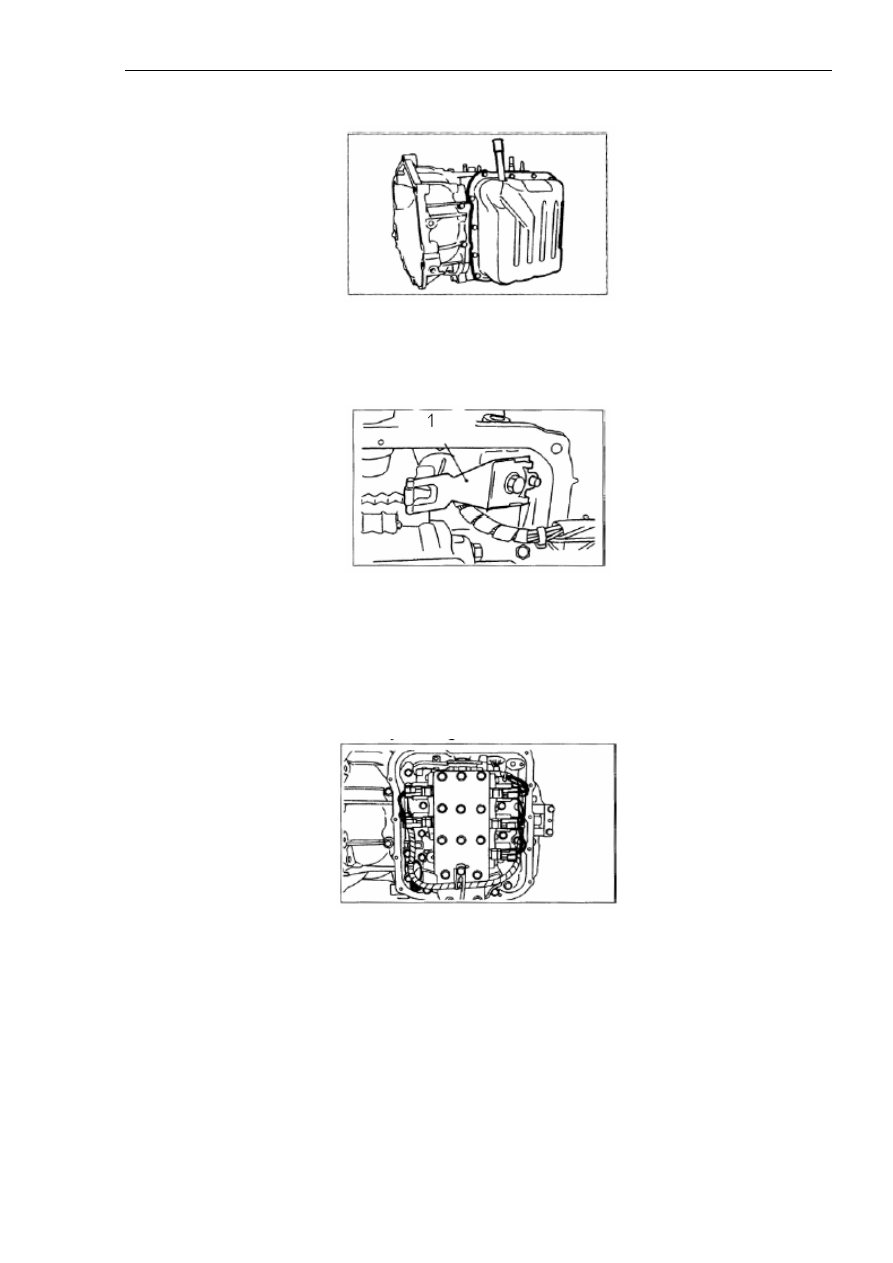

(10). Снять крышку клапанного блока, как показано на рисунке 11А-11.



Рисунок 11А-11.

(11). Снять держатель вала ручного переключения передач, как показано на рисунке  11А-12.



Рисунок 11А-12.

Надписи на рисунке: 1. Держатель вала ручного управления.

(12). Отсоединить разъем кабельной шины клапанного блока, как показано на рисунке
11А-13.



Рисунок 11А-13.

(13). Открутить монтажные болты клапанного блока (28 штук), как показано на рисунке
11А-14.

Автоматическая коробка переключения передач



418



Рисунок 11А-14.

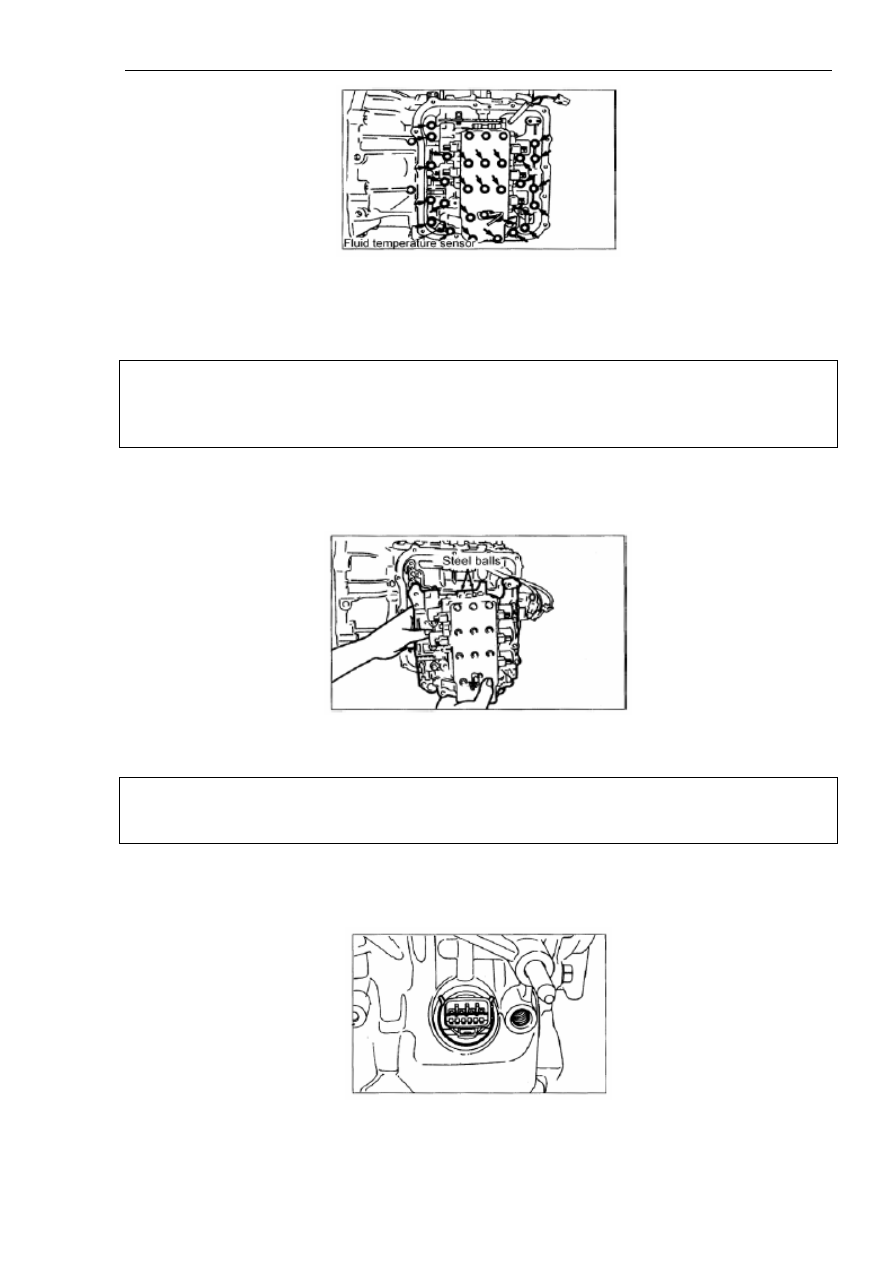

(14). Снять датчик температуры гидравлической жидкости.

Внимание:

Необходимо сначала снять рычаг ручного переключения передач и выключатель
блокировки ручного переключения передач.

(15). Снять клапанный блок, прокладку и стальные шарики (две штуки), как показано на
рисунке  11А-15.



Рисунок 11А-15.

Внимание:

Не потерять стальные шарики (две штуки).

(16). Снять пружинную шайбу, затем демонтировать проводку электромагнитного клапана,
как показано на рисунке  11А-16.



Рисунок 11А-16.
