Автоматическая коробка переключения передач



411

11А.2. Коробка переключения передач в сборе.

1. Коробка переключения передач.

Последовательность разборки и повторной сборки показана на рисунках 11А-3, 11А-4,
11А-5, 11А-6.

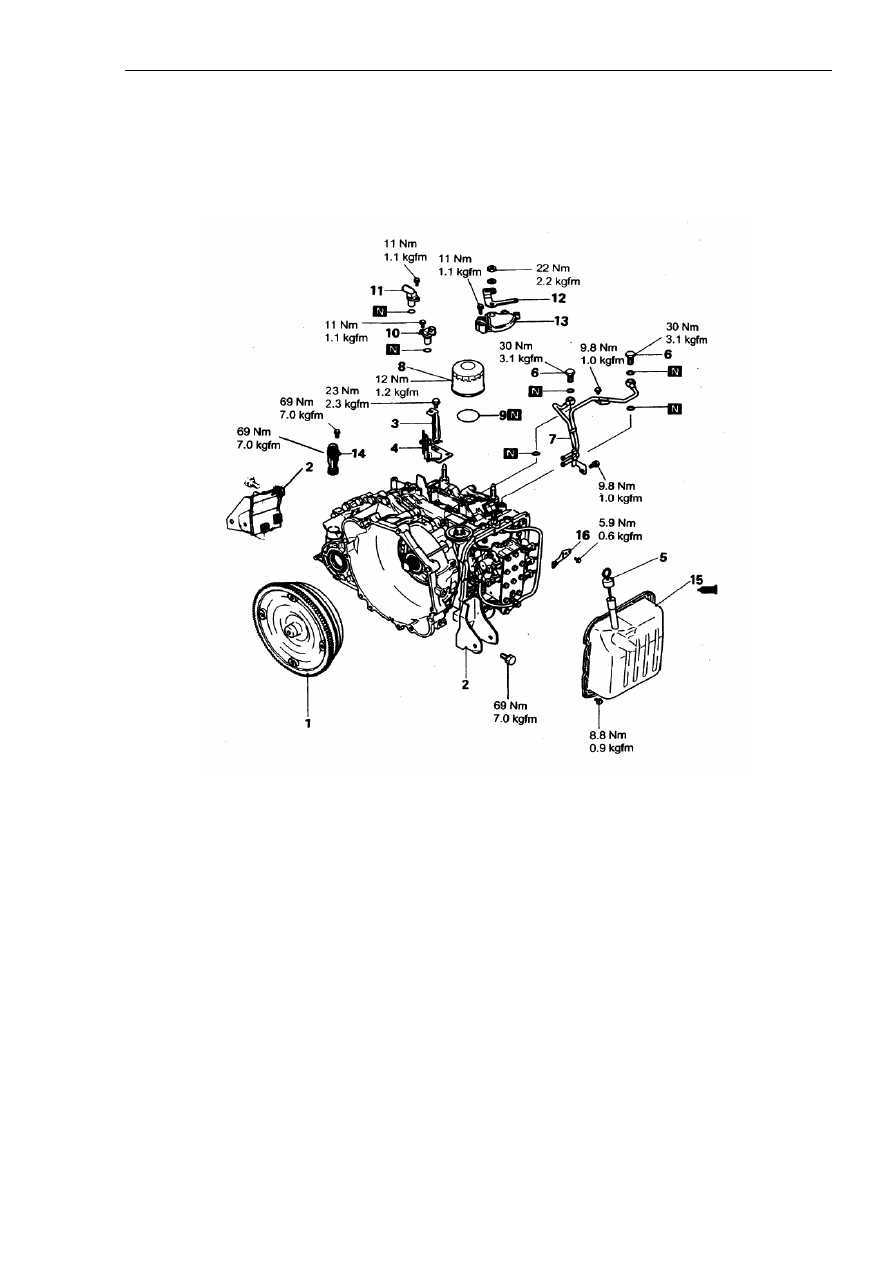

Рисунок 11А-3.

Смазать все подвижные детали гидравлической жидкостью для автоматических коробок
переключения передач перед установкой при сборке.

Надписи на рисунке: 1. Трансформатор крутящего момента. 2. Кронштейн роликового
ограничителя. 3. Кронштейн для кабельной шины. 4. Опорный кронштейн управляющего
троса. 5. Масломерный щуп. 6. Болт с ушком. 7. Питающая трубка охладителя
гидравлической жидкости. 8. Масляный фильтр. 9. Прокладка масляного фильтра. 10.
Датчик частоты вращения выходного вала. 11. Датчик частоты вращения входного вала.
12. Рычаг ручного управления. 13. Выключатель запрета. 14. Шестерня спидометра. 15.
Крышка корпуса клапанного блока. 16. Фиксатор вала ручного управления.

Автоматическая коробка переключения передач



412

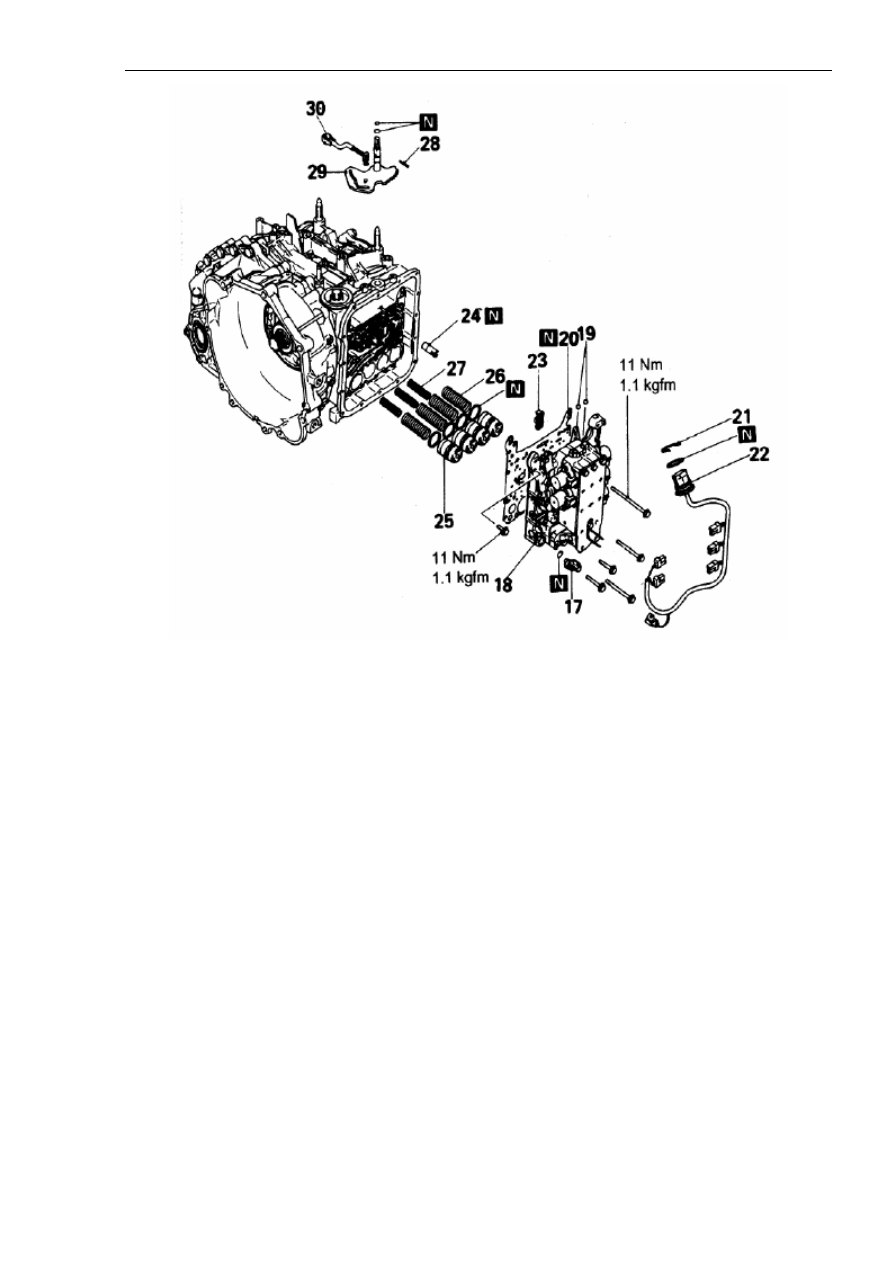

Рисунок 11А-4.

Смазать все подвижные детали гидравлической жидкостью для автоматических коробок
переключения передач перед установкой при сборке.

Надписи на рисунке: 17. Датчик температуры жидкости. 18. Корпус клапанного блока. 19.
Стальной шарик. 20. Прокладка. 21. Пружинное стопорное кольцо. 22. Кабельная шина
электромагнитного клапана. 23. Фильтр грубой очистки. 24. Сальник второго тормозного
упора. 25. Поршень динамического аккумулятора. 26. Пружина динамического
аккумулятора. 27. Пружина динамического аккумулятора. 28. Ролик рычага ручного
управления. 29. Вал рычага ручного управления. 30. Тяга собачки стояночной передачи.

Автоматическая коробка переключения передач



413

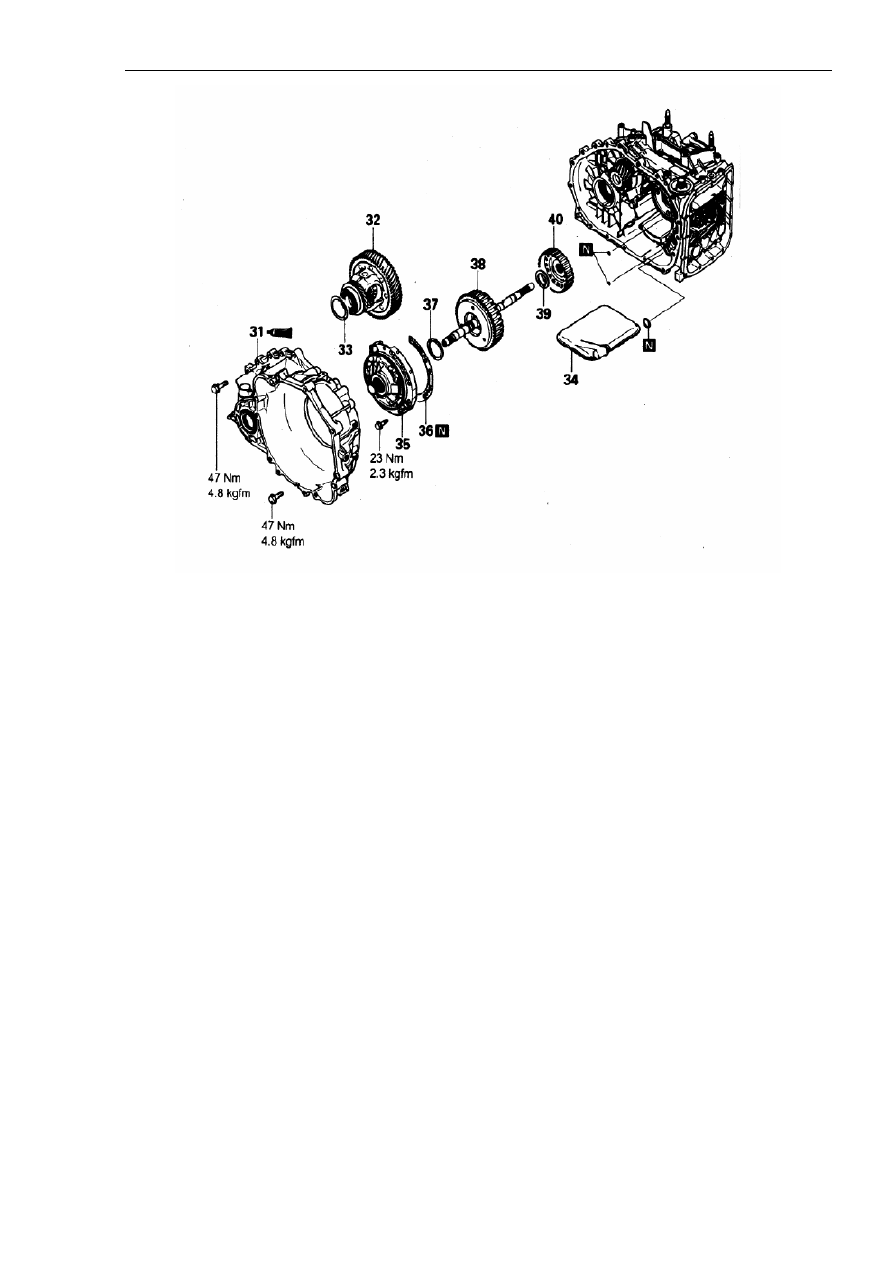

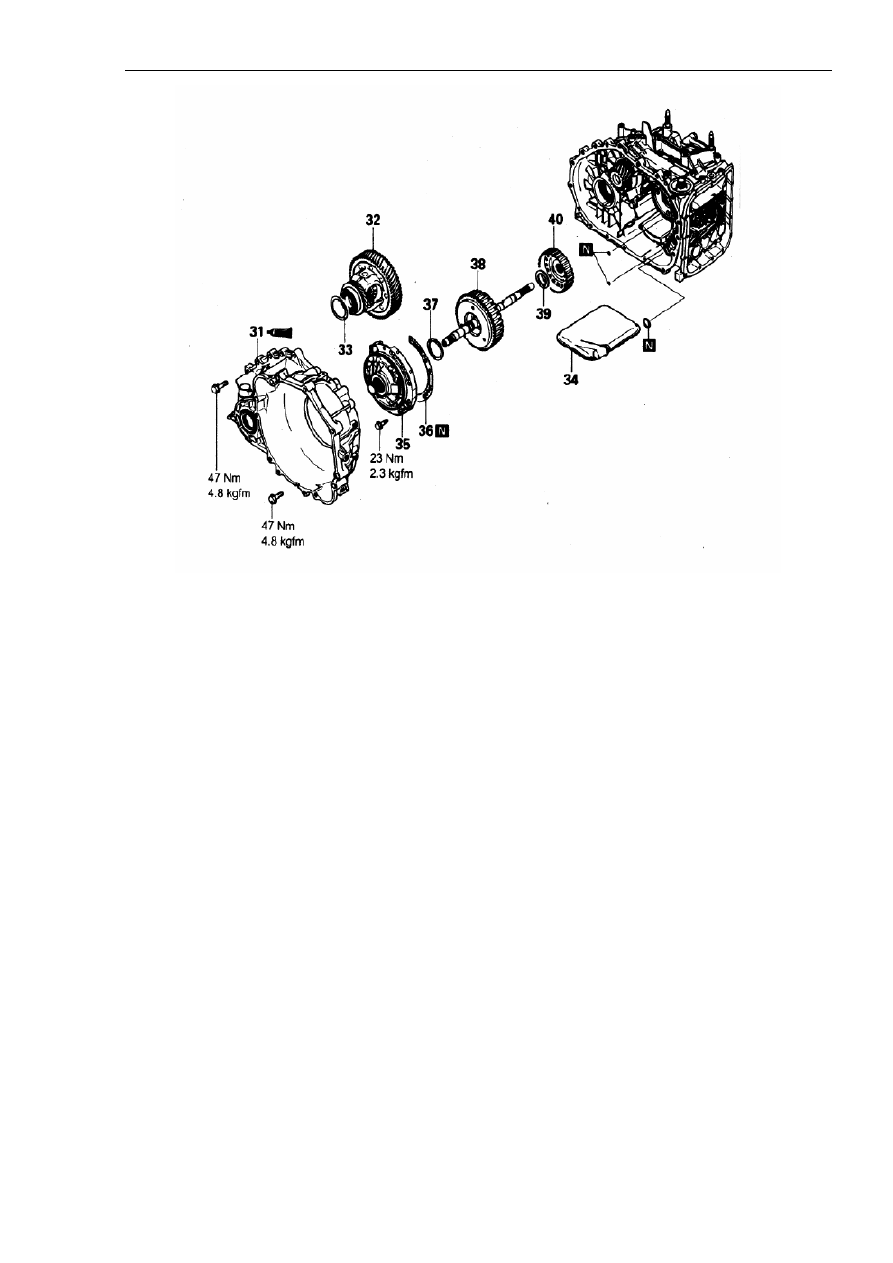

Рисунок 11А-5.

Смазать все подвижные детали гидравлической жидкостью для автоматических коробок
переключения передач перед установкой при сборке.

Надписи на рисунке: 31. Кожух трансформатора крутящего момента. 32. Дифференциал.
33. Шайба. 34. Масляный фильтр. 35. Масляный насос. 36. Прокладка. 37. Упорная шайба.
38. Замедляющая муфта и входной вал. 39. Упорный подшипник. 40. Ступица
замедляющей муфты.

Автоматическая коробка переключения передач



414

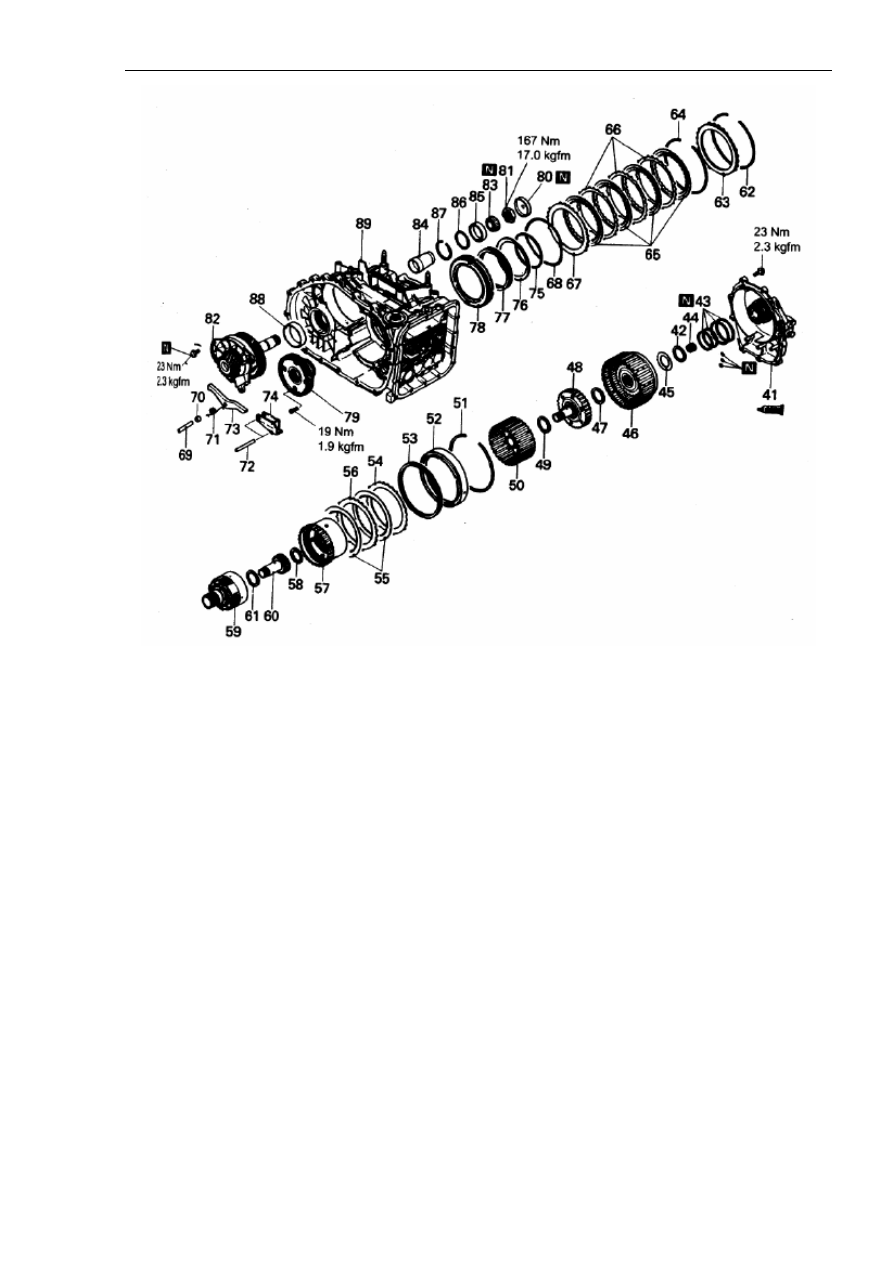

Рисунок 11А-6.

Смазать все подвижные детали гидравлической жидкостью для автоматических коробок
переключения передач перед установкой при сборке.

41. Задняя крышка. 42. Кольцо упорного подшипника. 43. Кольцевое уплотнение. 44.
Задний подшипник входного вала. 45. Упорный подшипник #7. 46. Муфта заднего хода и
разгонная муфта. 47. Упорный подшипник #7. 48. Ступица разгонной муфты. 49. Упорный
подшипник #5. 50. Солнечное зубчатое колесо планетарного механизма передачи заднего
хода. 51. Стопорное кольцо. 52. Второй тормозной поршень. 53. Возвратная пружина. 54.
Нажимной диск. 55. Вторая тормозная пластина. 56. Второй тормозной диск. 57. Водило
разгонной планетарной передачи. 58. Упорный подшипник. 59. Водило выходной
планетарной передачи. 60. Солнечное зубчатое колесо замедляющей передачи. 61.
Упорный подшипник #3. 62. Стопорное кольцо. 63. Реактивная пластина. 64. Стопорное
кольцо. 65. Тормозной диск пониженной передачи – передачи заднего хода. 66. Тормозная
пластина пониженной передачи – передачи заднего хода. 67. Нажимной диск. 68.
Волнистая пружина. 69. Вал собачки стояночной передачи. 70. Шайба. 71. Пружина
собачки стояночной передачи. 72. Опорный вал ролика стояночной передачи. 73. Собачка
стояночной передачи. 74. Опора ролика стояночной передачи. 75. Стопорное кольцо. 76.
Держатель пружины. 77. Возвратная пружина. 78. Тормозной поршень пониженной
передачи – передачи заднего хода. 79. Приводная шестерня отбора мощности. 80.
Колпачок. 81. Контрящая гайка. 82. Выходной вал. 83. Конический роликовый подшипник.
84. Манжета. 85. Наружная обойма. 86. Шайба. 87. Стопорное кольцо. 88. Наружная
обойма. 89. Картер коробки переключения передач.
