Автоматическая коробка переключения передач



435

Справочная информация:

Выбрать прижимную пластину, толщина которой соответствует указанному ниже
диапазону, использовать эту пластину для замены специального ремонтного инструмента,
установленного во время выполнения операции (9).

Диапазон толщины: от [A (величина смещения) + толщина специального ремонтного
инструмента (2,0 мм) – 0,95] до [A (величина смещения) + толщина специального
ремонтного инструмента (2,0 мм) – 1,05], см. рисунок 11А-65.



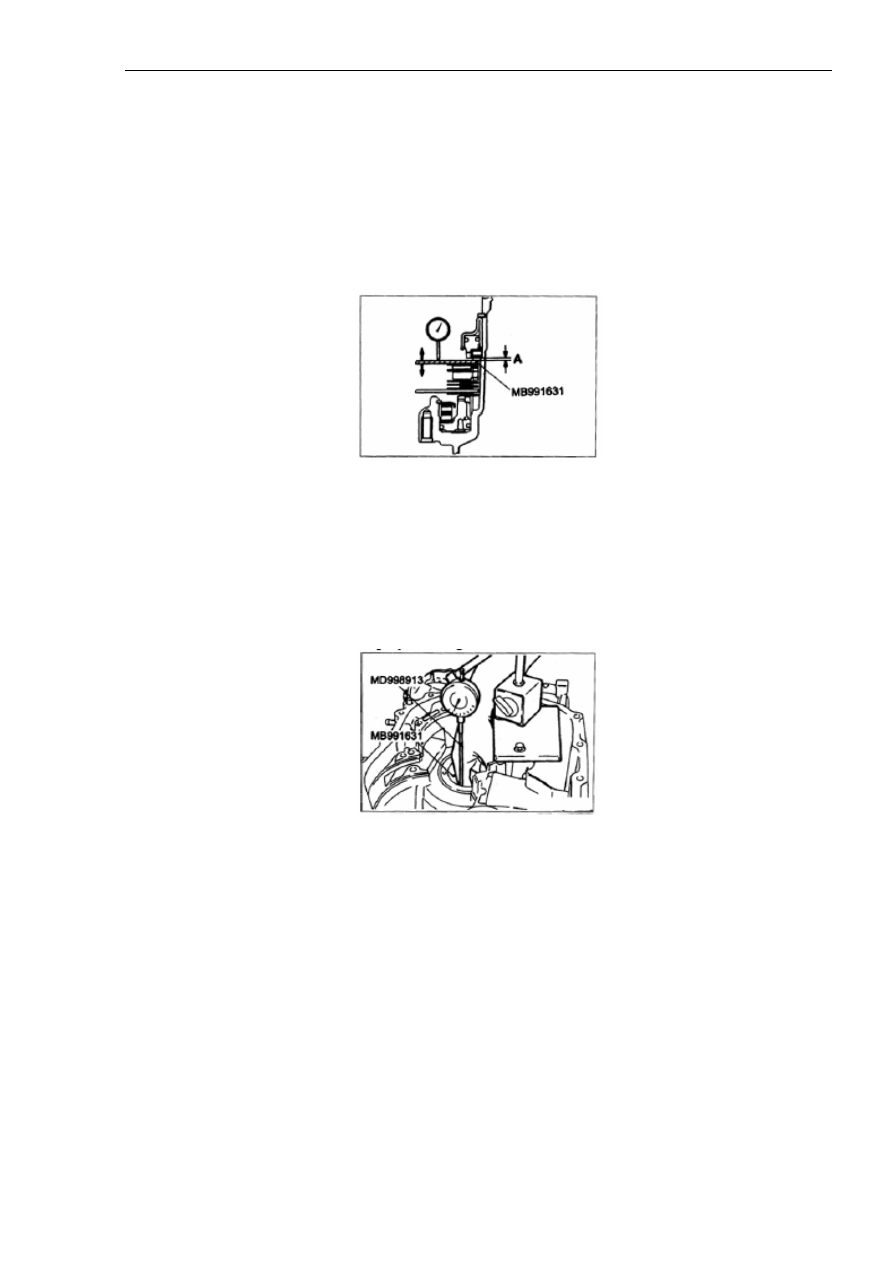

Рисунок 11А-65.

(12). Перевернуть коробку переключения передач.

(13). Установить специальный ремонтный инструмент на микрометр, затем измерить
осевой зазор, перемещая специальный ремонтный инструмент, как показано на рисунке
11А-66.



Рисунок 11А-66.

Стандартное значение: 1,05-1,51 мм.

Справочная информация:

Выбрать прижимную пластину, толщина которой соответствует указанному ниже
диапазону, использовать эту пластину для замены специального ремонтного инструмента,
установленного во время выполнения операции (6).

Диапазон толщины: от [A (величина смещения) + толщина специального ремонтного
инструмента (2,0 мм) – 1,51] до [A (величина смещения) + толщина специального
ремонтного инструмента (2,0 мм) – 1,05], см. рисунок 11А-67.

Автоматическая коробка переключения передач



436



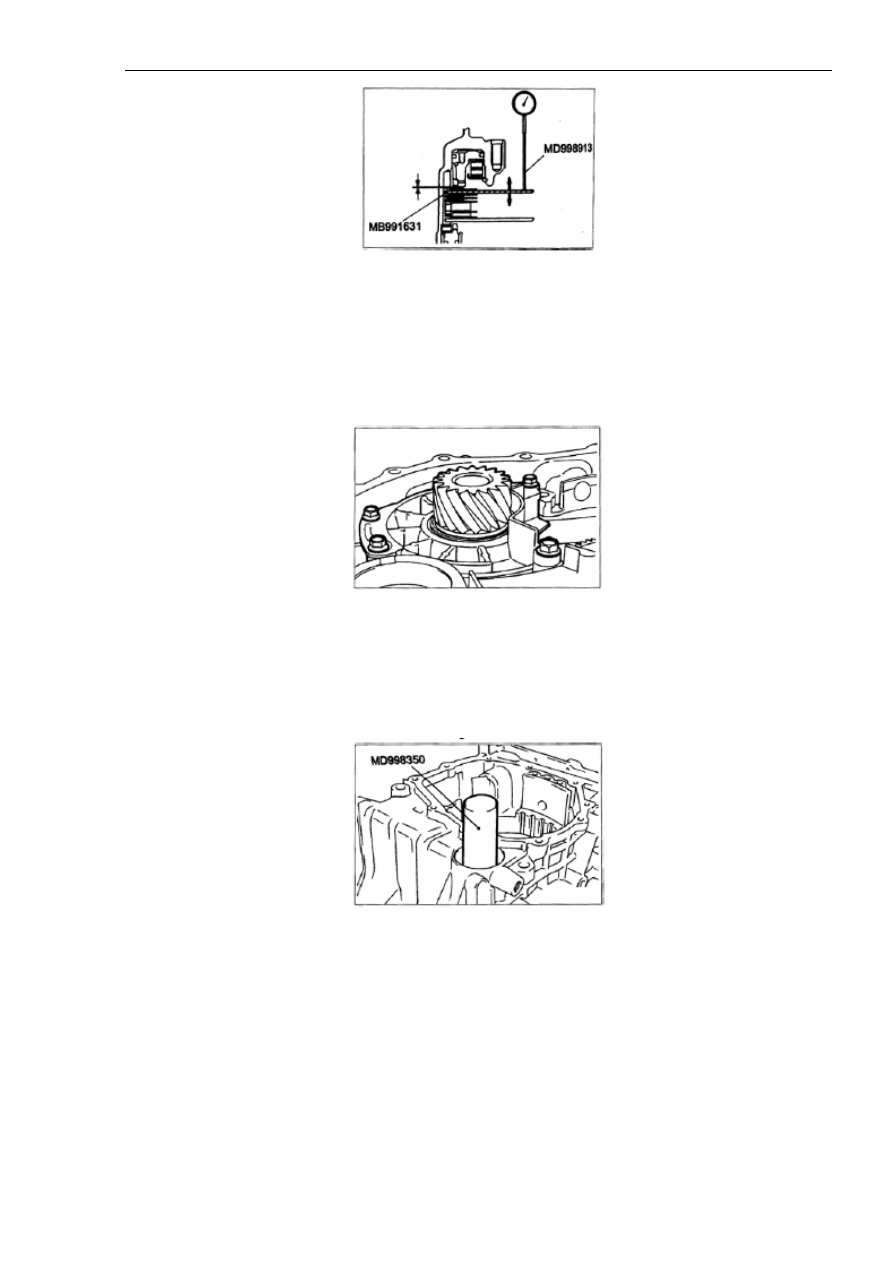

Рисунок 11А-67.

(14). Снять все детали, установленные во время выполнения операций с (5) по (13).

(15). Закрутить монтажные болты гнезда подшипника выходного вала до момента затяжки,
регламентированного спецификацией, как показано на рисунке  11А-68.



Рисунок 11А-68.

(16). Вставить выходной вал в картер коробки переключения передач, затем с помощью
специального ремонтного инструмента установить на входной вал втулку и конический
роликовый подшипник, как показано на рисунке  11А-69.



Рисунок 11А-69.

(17). Смазать новую фиксирующую гайку гидравлической жидкостью для автоматических
коробок переключения передач, закрутить фиксирующую гайку до момента затяжки,
регламентированного спецификацией с помощью специального ремонтного инструмента.
После этого отвернуть гайку на один оборот, и вновь закрутить до заданного момента
затяжки, как показано на рисунке  11А-70.

Автоматическая коробка переключения передач



437



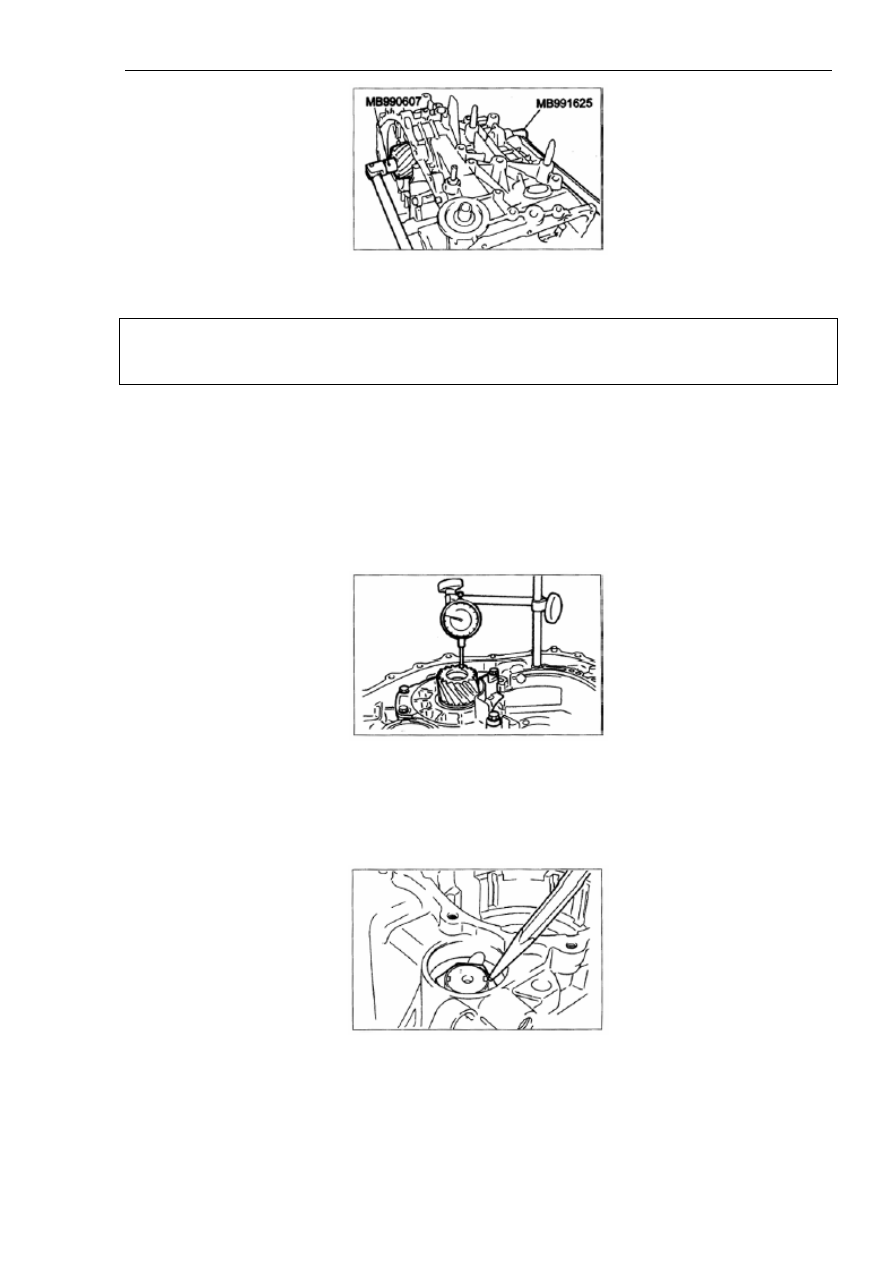

Рисунок 11А-70.

Внимание:

Фиксирующая гайка – с левой резьбой.

(18). Перемещая выходной вал, измерить величину люфта (A), затем заменить
разделительную шайбу, установленную во время выполнения операции (3), подобрав
новую разделительную шайбу, толщина которой соответствует указанному ниже
диапазону, как показано на рисунке  11А-71.

Диапазон толщины: от [A (величина люфта) + B (толщина старой разделительной шайбы)
+ 0,07] до [A (величина люфта) + B (толщина старой разделительной шайбы) + 0,09].



Рисунок 11А-71.

(19). Заблокировать фиксирующую гайку в неподвижном положении (две детали), как
показано на рисунке  11А-72.



Рисунок 11А-72.

(20). Установить колпачок, как показано на рисунке  11А-73.

Автоматическая коробка переключения передач



438



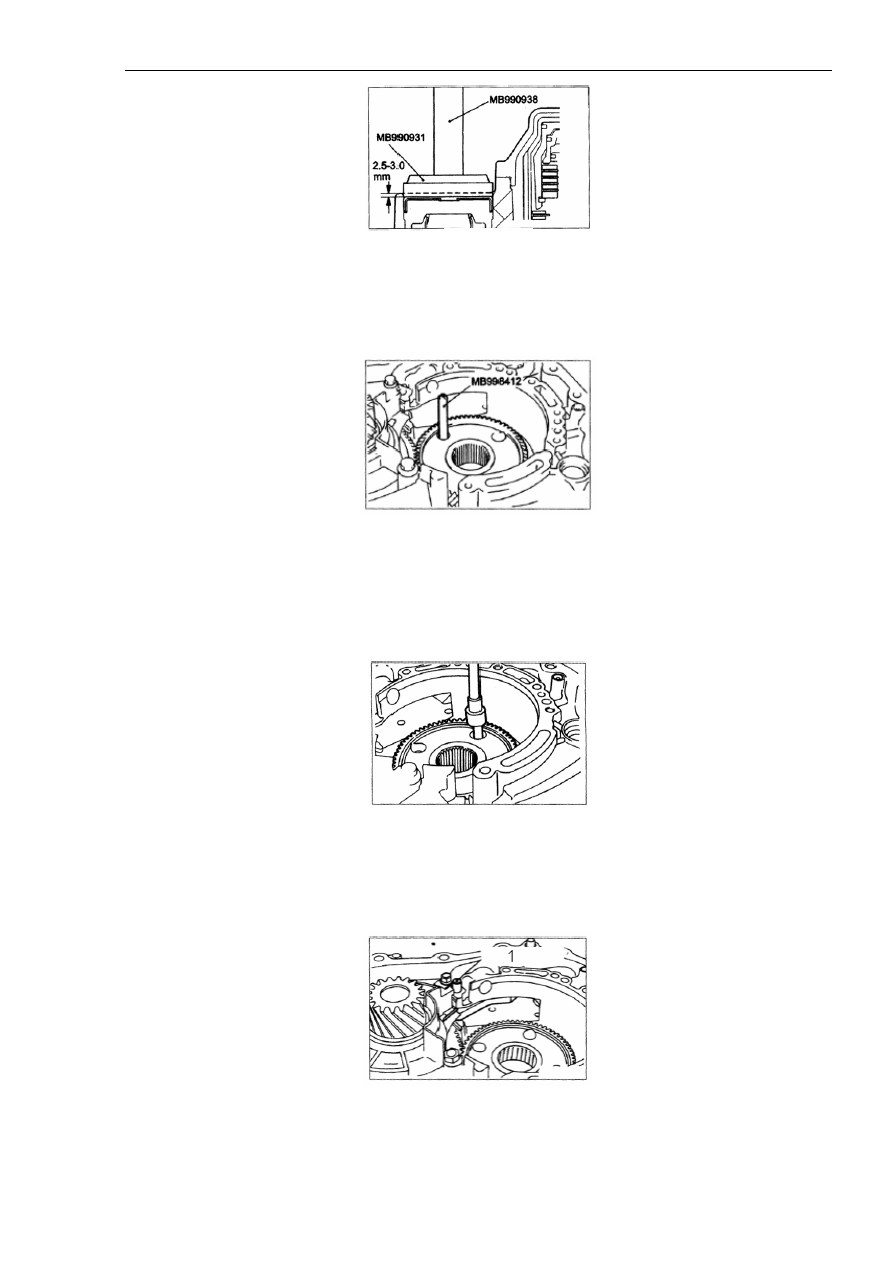

Рисунок 11А-73.

(21). Установить ведущую шестерню раздаточного механизма с помощью специального
ремонтного инструмента, как показано на рисунке  11А-74.



Рисунок 11А-74.

(22). Закрутить четыре монтажных болта ведущей шестерни раздаточного механизма до
момента затяжки, регламентированного спецификацией, с помощью специального
ремонтного инструмента, как показано на рисунке  11А-75.



Рисунок 11А-75.

(23). Установить держатель, разделительную шайбу и пружину стояночной передачи.
Затем установить вал собачки стояночной передачи, как показано на рисунке  11А-76.



Рисунок 11А-76.

Надписи на рисунке: 1. Вал собачки стояночной передачи.
