Автоматическая коробка переключения передач



455



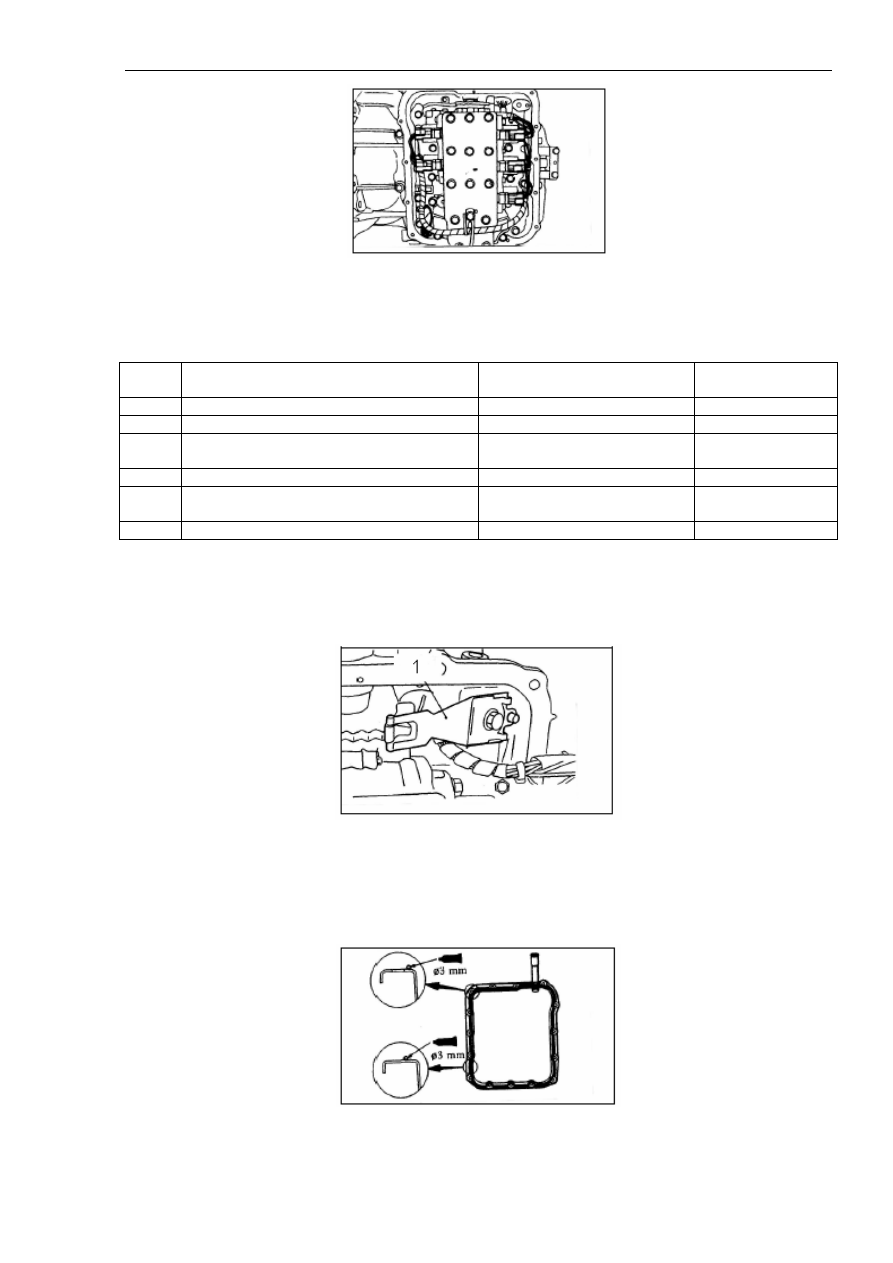

Рисунок 11А-122.

Таблица 11А-20.

№ п/п

Соединяемые детали

Цвет провода

Цвет корпуса

разъема

1

Замедляющий электромагнитный клапан

Белый, красный, красный

Черный

2

Разгонный электромагнитный клапан

Оранжевый, красный

Черный

3

Электромагнитный клапан пониженной
передачи – передачи заднего хода

Коричневый, желтый

Кремовый

4

Второй электромагнитный клапан

Зеленый, красный, красный

Кремовый

5

Управляющий электромагнитный клапан
демпферной муфты сцепления

Синий, желтый, желтый

Черный

6

Датчик температуры масла

Черный, красный

Черный



(74). Установить держатель вала ручного переключения передач, как показано на рисунке
11А-123.



Рисунок 11А-123.надписи на рисунке: 1. Держатель вала ручного переключения передач.

(75). Нанести выдавливанием жидкую прокладку на места крышки клапанного блока,
показанные на рисунке 11А-124.



Рисунок 11А-124.

Автоматическая коробка переключения передач



456

Рекомендованная жидкая прокладка: герметик, оригинальное изделие фирмы Mitsubishi,
номер изделия MD974421, или аналогичный продукт.

Внимание:

1. Необходимо быстро установить крышку до высыхания жидкой прокладки (в течение 15
минут после ее нанесения).

2. Не допускать попадания масла на контактные поверхности с герметиком в течение
одного часа после установки.

(76). Установить крышку клапанного блока, затем закрутить ее монтажные болты до
момента затяжки, регламентированного спецификацией, как показано на рисунке 11А-125.



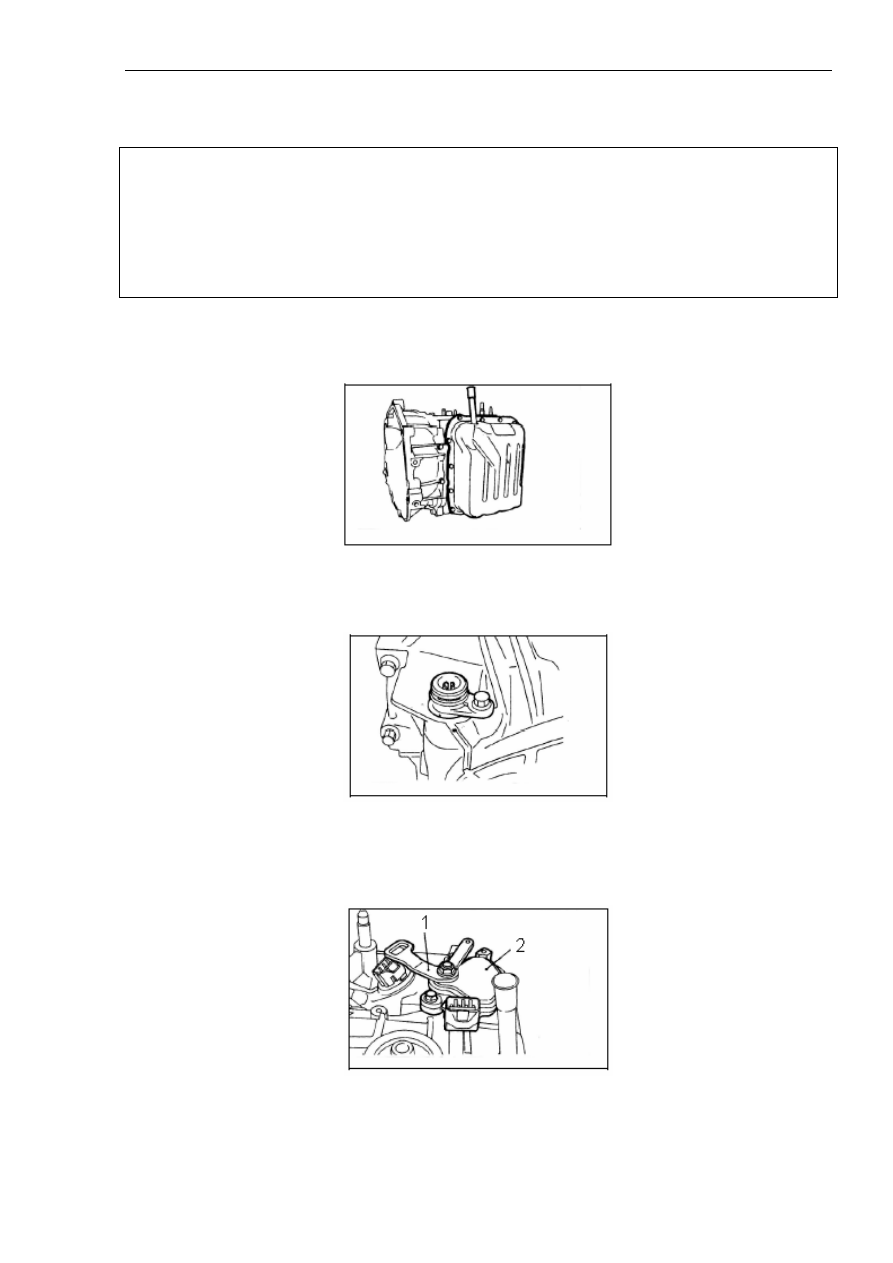

Рисунок 11А-125.

(77). Установить шестерню спидометра, как показано на рисунке  11А-126.



Рисунок 11А-126.

(78). Установить выключатель блокировки ручного переключения передач и рычаг
ручного переключения передач, как показано на рисунке  11А-127.



Рисунок 11А-127.

Надписи на рисунке: 1. Рычаг ручного переключения передач. 2. Выключатель
блокировки ручного переключения.

Автоматическая коробка переключения передач



457

(79). Установить датчик частоты вращения входного вала и датчик частоты вращения
выходного вала, как показано на рисунке  11А-128.



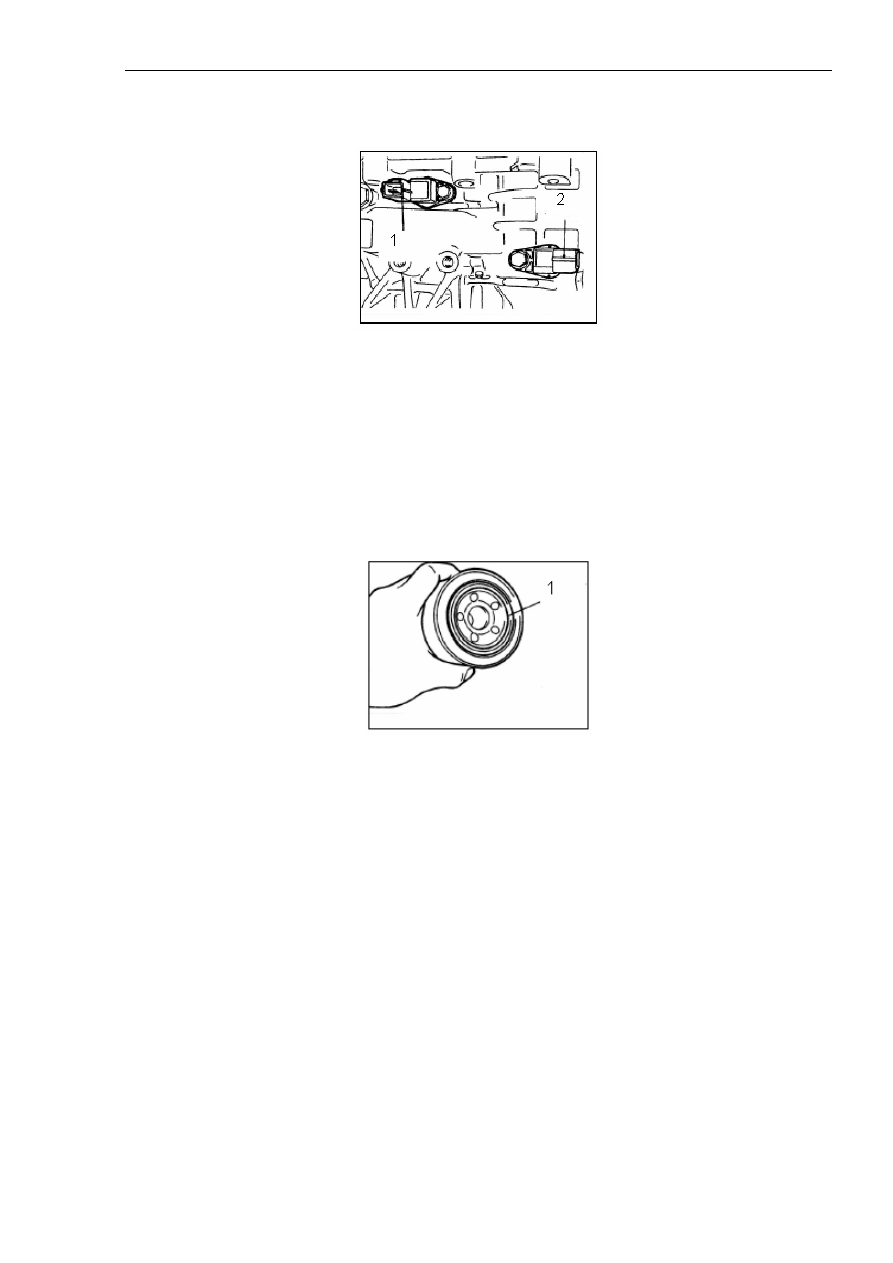

Рисунок 11А-128.

Надписи на рисунке: 1. Датчик частоты вращения входного вала. 2. Датчик частоты
вращения выходного вала.

(80). Смазать прокладку масляного фильтра небольшим количеством гидравлической
жидкости для автоматических коробок переключения передач, закрутить масляный
фильтр до момента затяжки, регламентированного спецификацией, как показано на
рисунке  11А-129.



Рисунок 11А-129.

Надписи на рисунке: 1. Прокладка масляного фильтра.

(81). Установить болт с серьгой, новую прокладку и трубопровод охладителя масла.

(82). Установить масломерный щуп.

(83). Установить все опоры.

(84). Установить гидравлический трансформатор крутящего момента, зафиксировать его
таким образом, чтобы показанный на рисунке 11А-130 размер ‘A’ соответствовал
заданной референсной величине.

Автоматическая коробка переключения передач



458



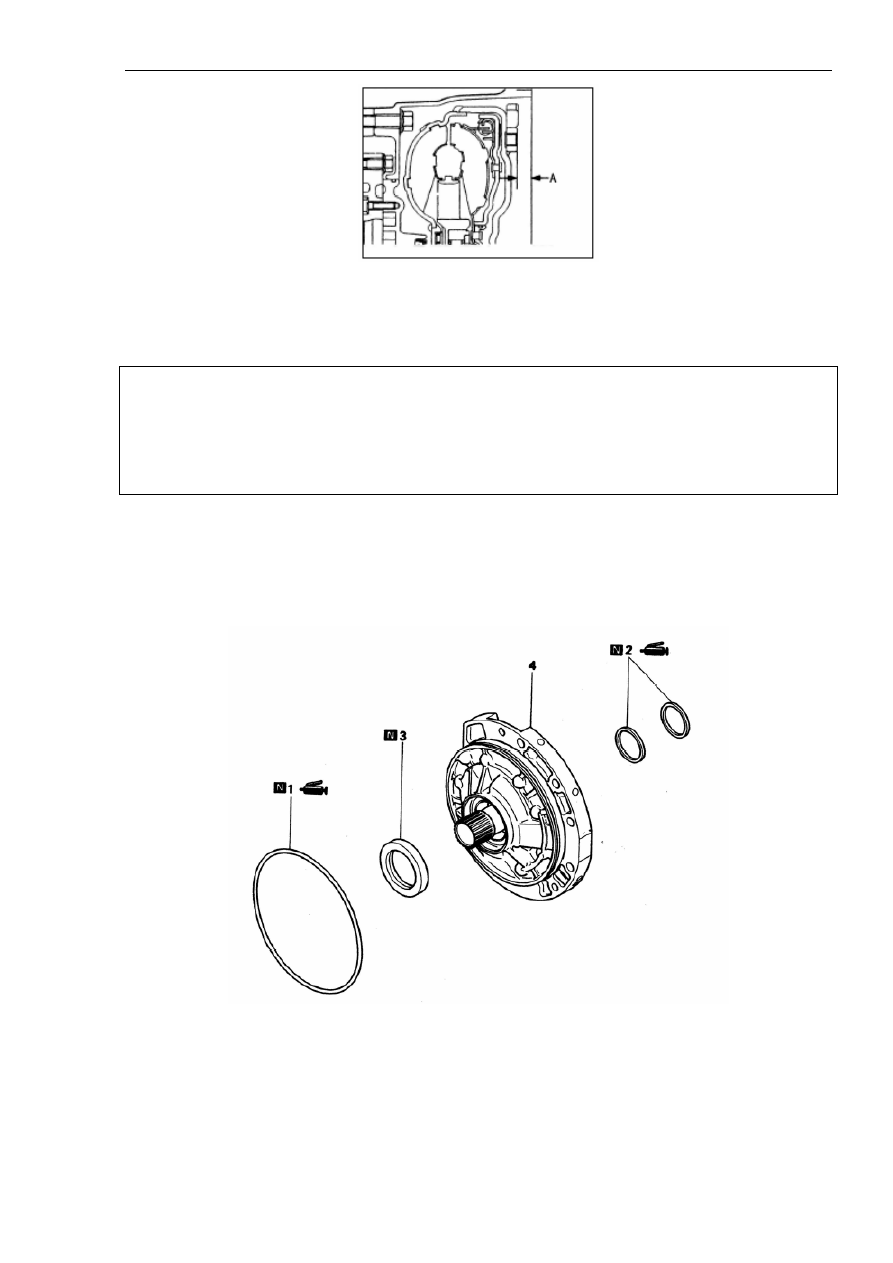

Рисунок 11А-130.

Референсная величина: примерно 12,2 мм.

Внимание:

Перед установкой гидравлического трансформатора крутящего момента смазать ведущую
ступицу масляного насоса гидравлической жидкостью для автоматических коробок
переключения передач. При установке гидравлического трансформатора крутящего
момента действовать осторожно, чтобы не повредить кромку сальника.

2. Масляный насос.

Разборка и повторная сборка.

Последовательность разборки и повторной сборки показана на рисунке 11А-131.



Рисунок 11А-131.

В процессе повторной сборки смазывать все подвижные части гидравлической жидкостью
для автоматических коробок переключения передач перед установкой.

1). Последовательность разборки: 1. Кольцевое уплотнение. 2. Кольцо сальника. 3.
Сальник. 4. Масляный насос в сборе.
