Глава 11. Сцепление и коробка переключения передач



371

4. Выходной вал.

1). Разборка.

Последовательность разборки показана на рисунках 11-75 и 11-76.

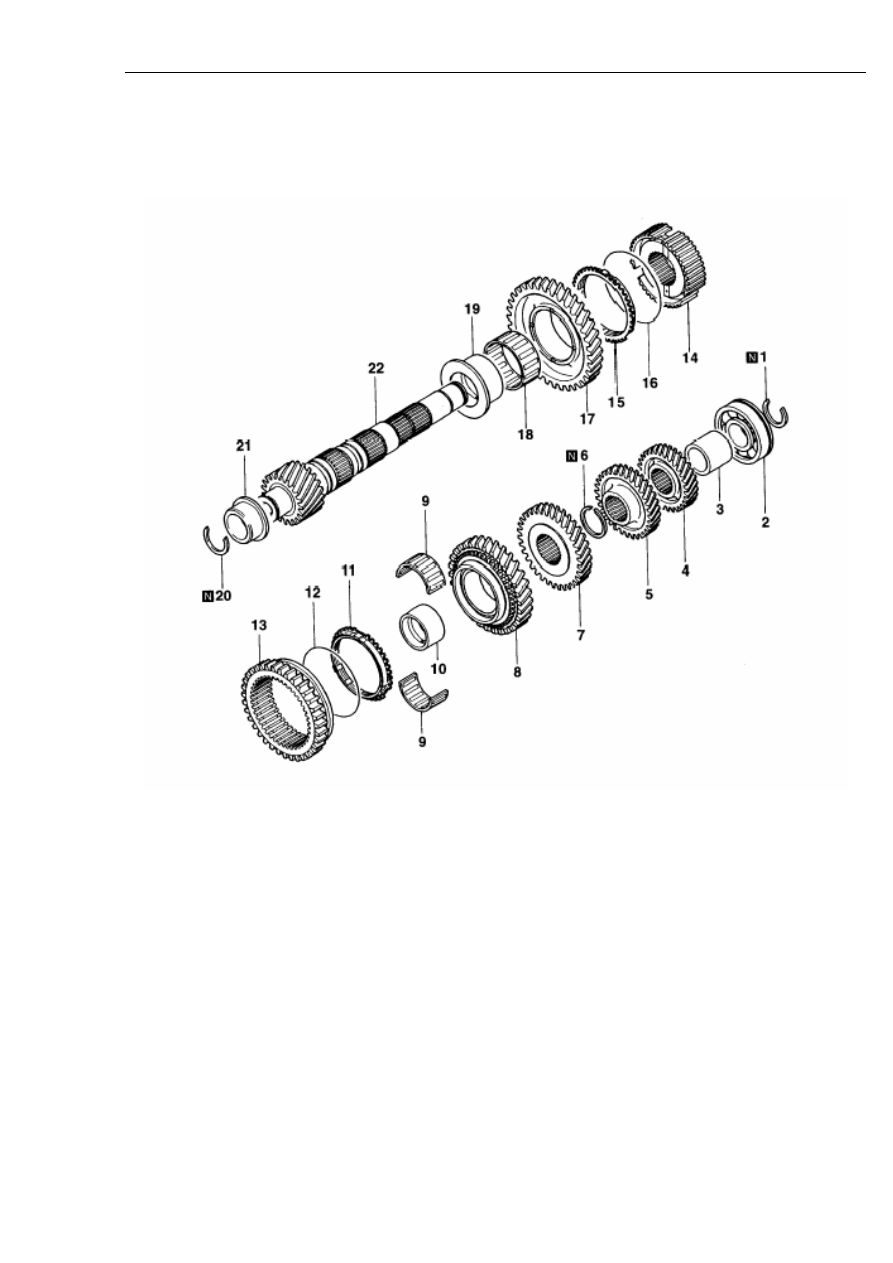

Рисунок 11-75.

Смазать все подвижные детали трансмиссионным маслом перед установкой в процессе сборки.

Надписи на рисунке: 1. Пружинная стопорная шайба. 2. Шариковый подшипник. 3. Кольцевая
втулка. 4. Шестерня пятой передачи. 5. Шестерня четвертой передачи. 6. Пружинная
стопорная шайба. 7. Шестерня третьей передачи. 8. Шестерня второй передачи. 9. Игольчатый
роликовый подшипник. 10. Скользящая втулка второй передачи. 11. Кольцо синхронизатора.
12. Пружина синхронизатора. 13. Скользящая втулка синхронизатора. 14. Шлицевая ступица
синхронизатора первой и второй передачи. 15. Кольцо синхронизатора. 16. Пружина
синхронизатора. 17. Шестерня первой передачи. 18. Игольчатый роликовый подшипник. 19.
Скользящая втулка первой передачи. 20. Пружинная стопорная шайба. 21. Внутренняя обойма
игольчатого роликового подшипника. 22. Выходной вал.



Глава 11. Сцепление и коробка переключения передач



372

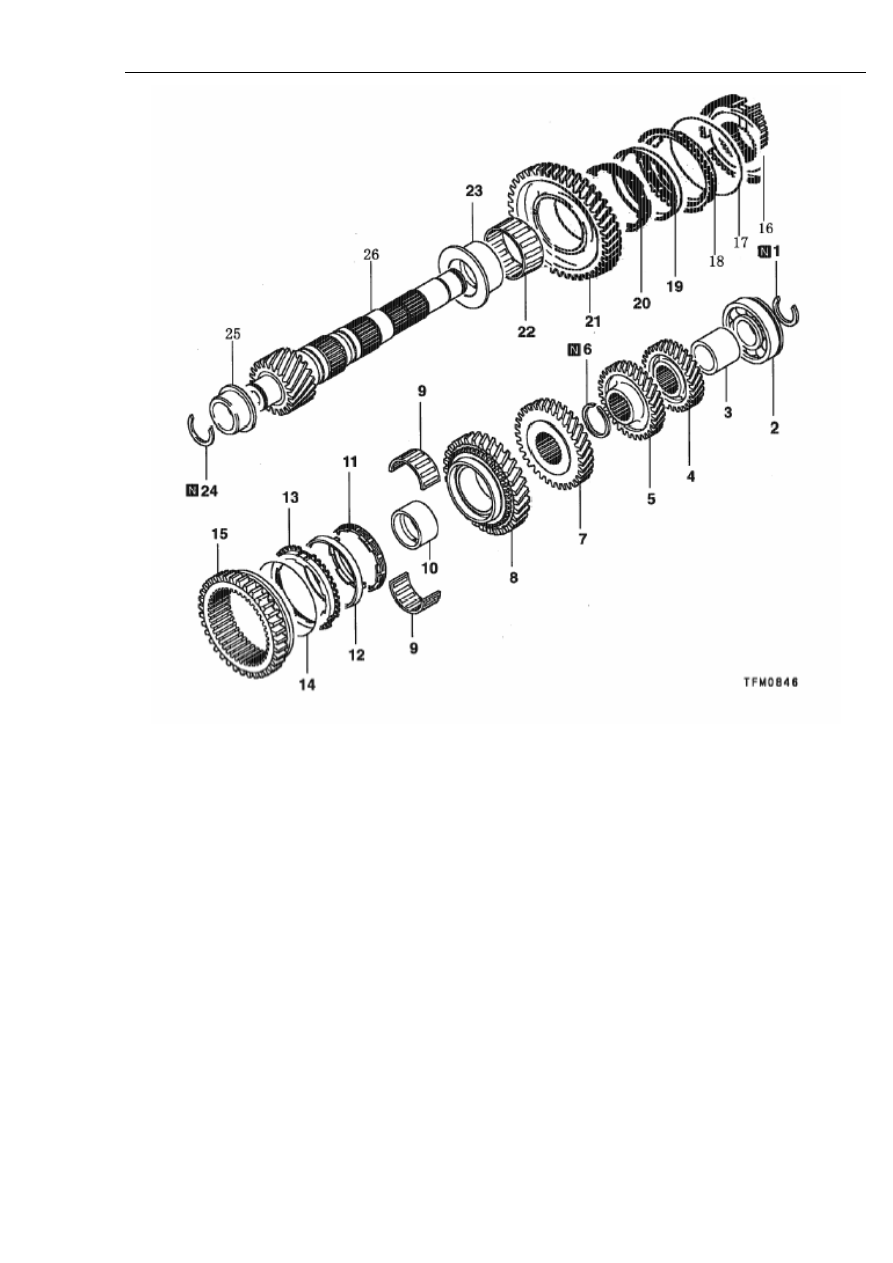

Рисунок 11-76.

Смазать все подвижные детали трансмиссионным маслом перед установкой в процессе сборки.

Надписи на рисунке: 1. Пружинная стопорная шайба. 2. Шариковый подшипник. 3. Кольцевая
втулка. 4. Шестерня пятой передачи. 5. Шестерня четвертой передачи. 6. Пружинная
стопорная шайба. 7. Шестерня третьей передачи. 8. Шестерня второй передачи. 9. Игольчатый
роликовый подшипник. 10. Скользящая втулка второй передачи. 11. Внутреннее кольцо
синхронизатора. 12. Конус синхронизатора. 13. Наружное кольцо синхронизатора. 14.
Пружина синхронизатора. 15. Скользящая втулка синхронизатора. 16. Шлицевая ступица
синхронизатора первой и второй передачи. 17. Пружина синхронизатора. 18. Наружное кольцо
синхронизатора. 19. Конус синхронизатора. 20 Внутреннее кольцо синхронизатора. 21.
Шестерня первой передачи. 22. Игольчатый роликовый подшипник. 23. Скользящая втулка
первой передачи. 24. Пружинная стопорная шайба. 25. Внутренняя обойма игольчатого
роликового подшипника. 26. Выходной вал.



2). Важнейшие моменты разборки.

(1). Демонтаж шарикового подшипника показан на рисунке 11-79.

Глава 11. Сцепление и коробка переключения передач



373

(1). Демонтаж шарикового подшипника показан на рисунке 11-77.

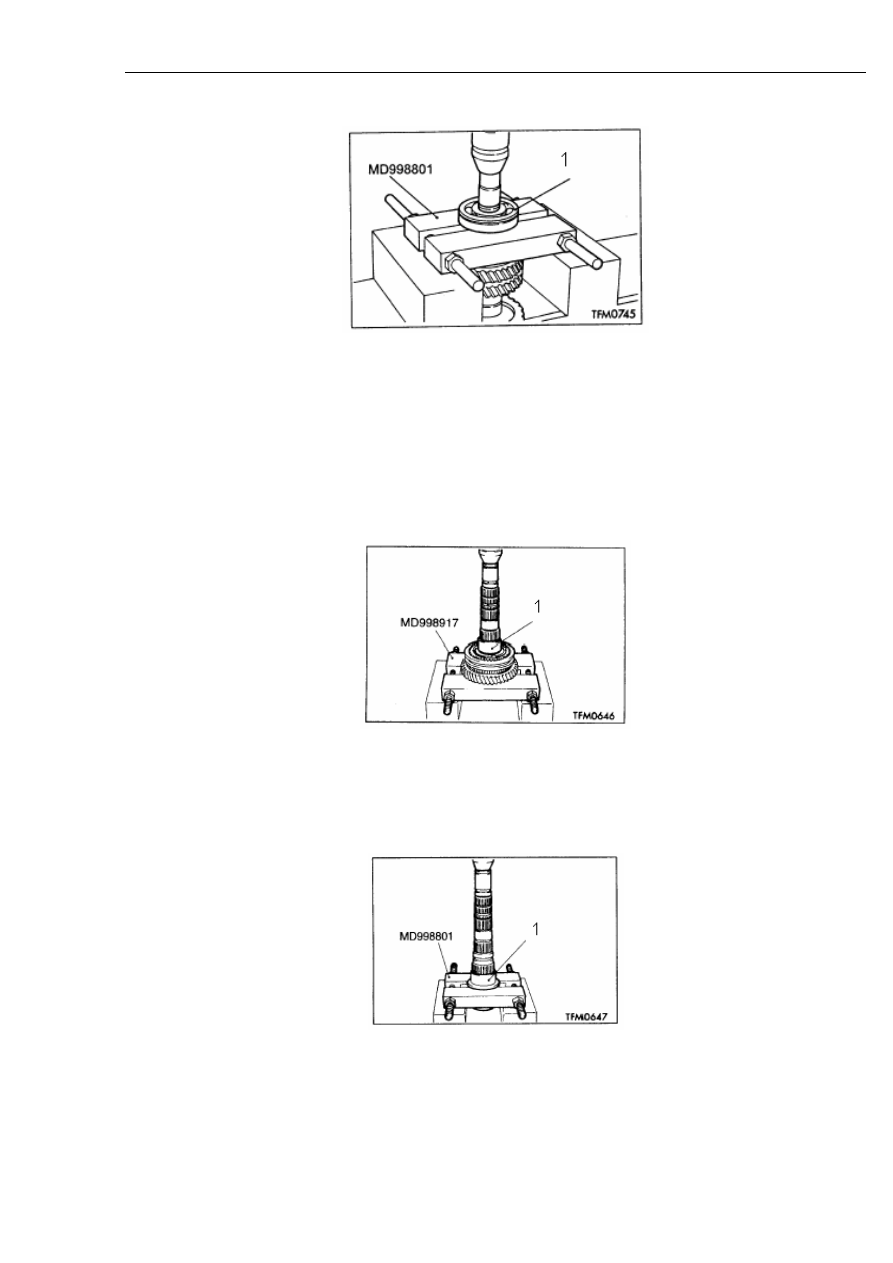

Рисунок 11-77.

Надписи на рисунке: 1. Шариковый подшипник.

(2). Демонтаж скользящей втулки шестерни второй передачи.

Установить специальный ремонтный инструмент на скользящую втулку синхронизатора, снять
скользящую втулку шестерни второй передачи, как показано на рисунке 11-80.



Рисунок 11-78.

Надписи на рисунке: 1. Скользящая втулка.

(3). Демонтаж скользящей втулки шестерни первой передачи показан на рисунке 11-79.



Рисунок 11-79.

Надписи на рисунке: 1. Скользящая втулка.

(4). Демонтаж внутренней обоймы цилиндрического роликового подшипника показан на
рисунке 11-80.

Глава 11. Сцепление и коробка переключения передач



374

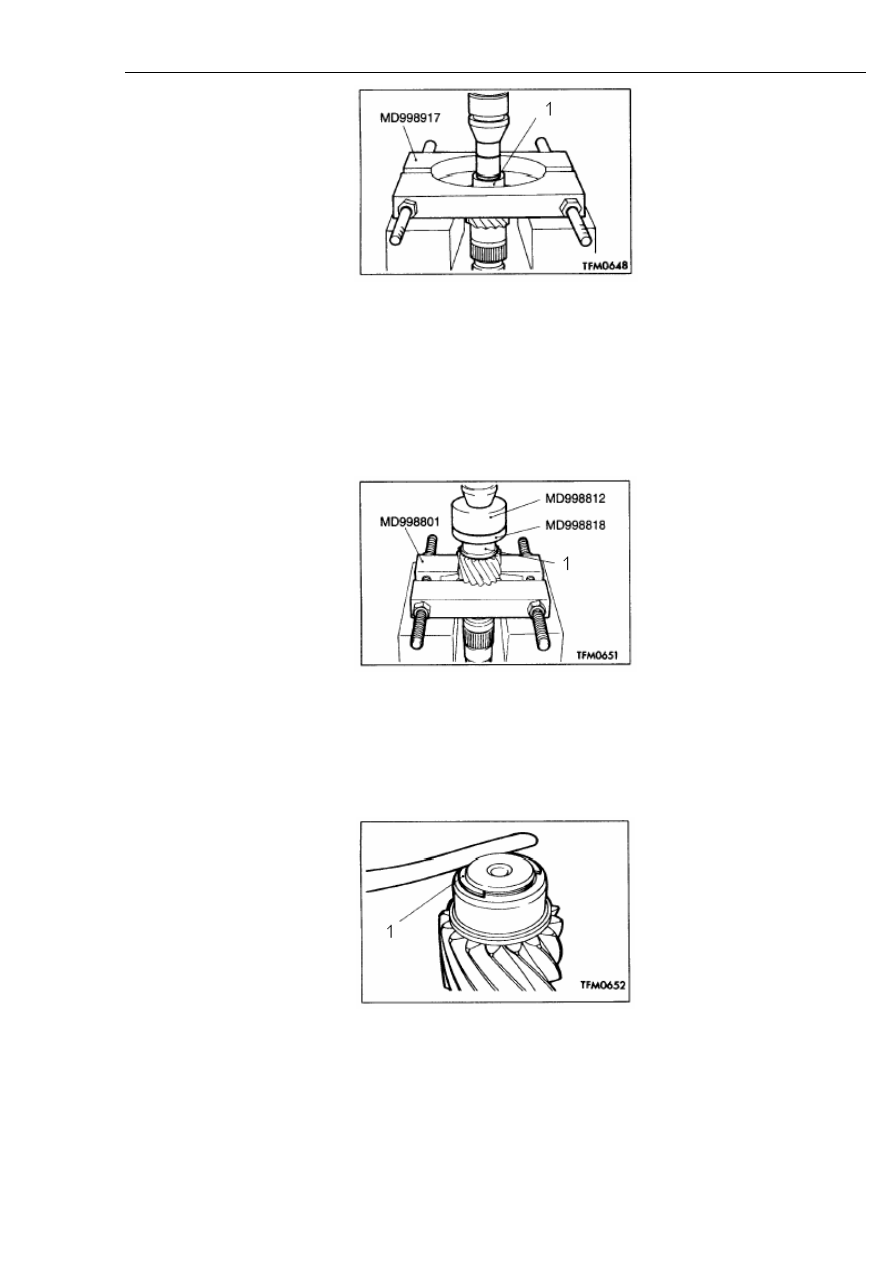

Рисунок 11-80.

Надписи на рисунке: 1. Внутренняя обойма.

3). Важнейшие моменты сборки.

(1). Установка внутренней обоймы цилиндрического роликового подшипника показана на
рисунке 11-81.



Рисунок 11-81.

Надписи на рисунке: 1. Внутренняя обойма.

(2). Установка пружинной стопорной шайбы показано на рисунке 11-82.



Рисунок 11-82.

Надписи на рисунке: 1. Пружинная стопорная шайба.

Выбрать и установить пружинную стопорную шайбу таким образом, чтобы обеспечить
заданный стандартный зазор переднего подшипника выходного вала.
