Глава 11. Сцепление и коробка переключения передач



363



Рисунок 11-55.

(5). Демонтаж шарикового подшипника показан на рисунке 11-56.



Рисунок 11-56.

3). Важнейшие моменты сборки.

(1). Установка сальника.

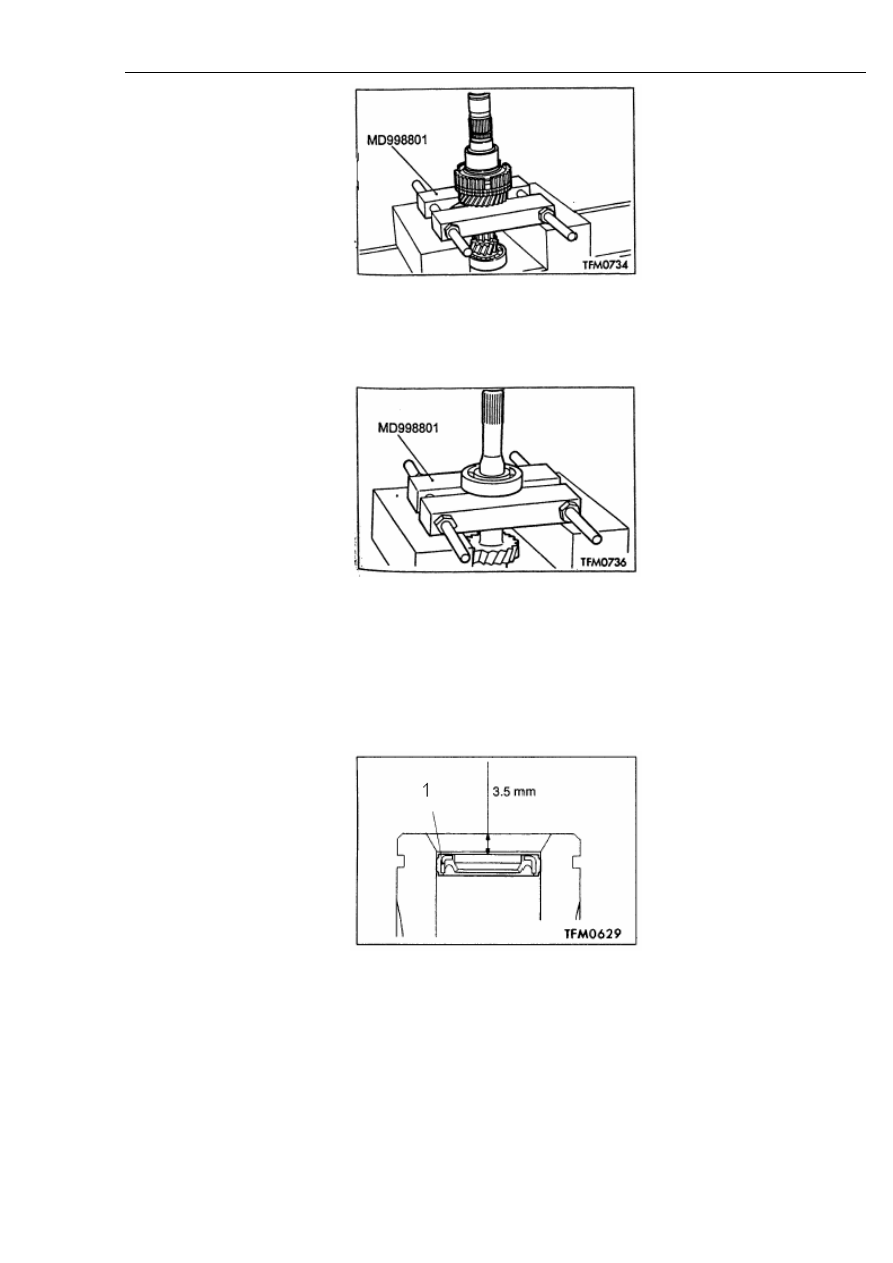

Плотно запрессовать сальник в месте, показанном на рисунке 11-57.



Рисунок 11-57.

Надписи на рисунке: 1. Сальник.

(2). Установка шарикового подшипника показана на рисунке 11-58.

Глава 11. Сцепление и коробка переключения передач



364



Рисунок 11-58.

(3). Установка пружинной стопорной шайбы.

Выбрать и установить пружинную стопорную шайбу таким образом, чтобы обеспечить
заданный стандартный зазор переднего подшипника, см. рисунок 11-59.



Рисунок 11-59.

Надписи на рисунке: 1. Пружинная стопорная шайба.

Стандартное значение: -0,01-0,12 мм.

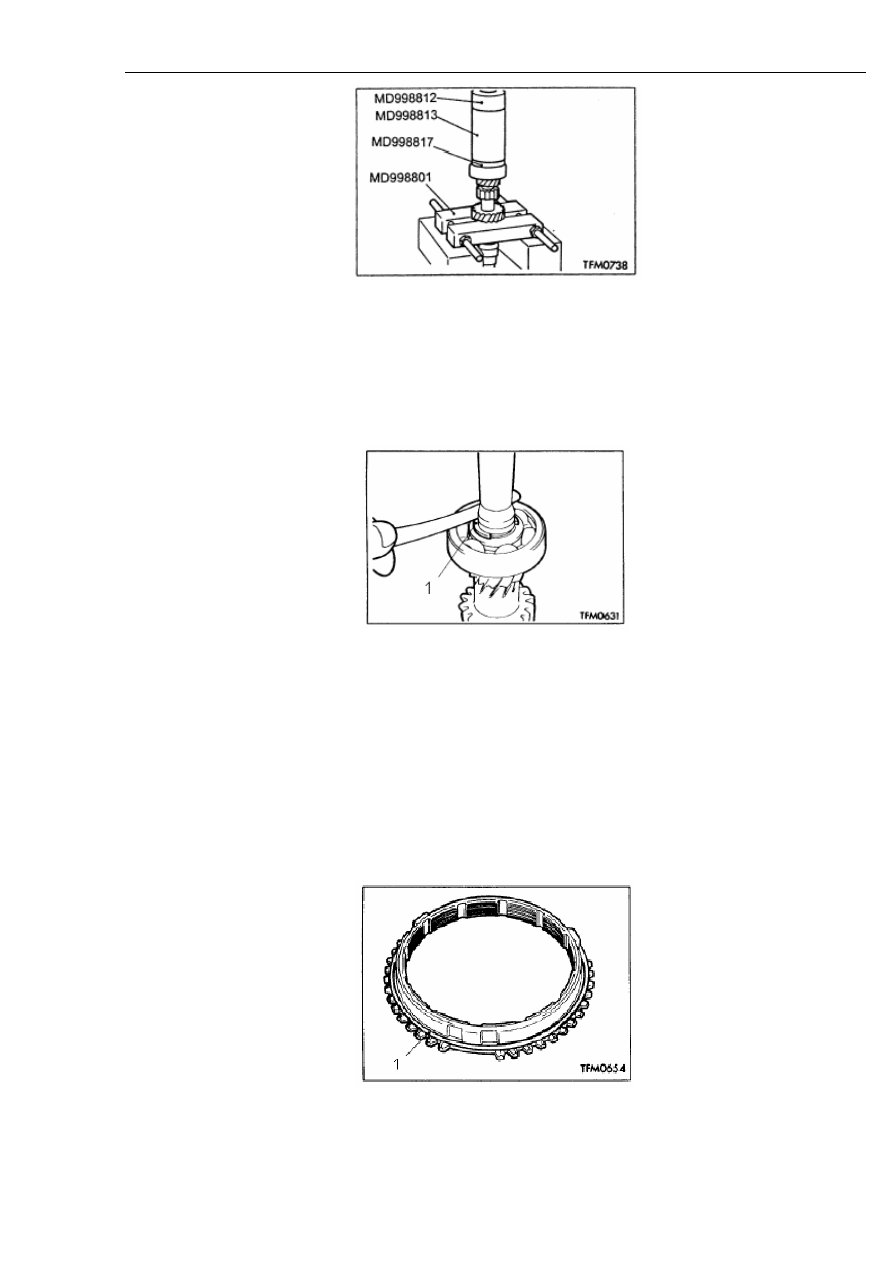

(4). Установка пружины синхронизатора.

Установить пружину таким образом, чтобы она находилась в соответствующем месте
относительно кольца синхронизатора, как показано на рисунке 11-60.



Рисунок 11-60.

Надписи на рисунке: 1. Пружина синхронизатора.

Глава 11. Сцепление и коробка переключения передач



365

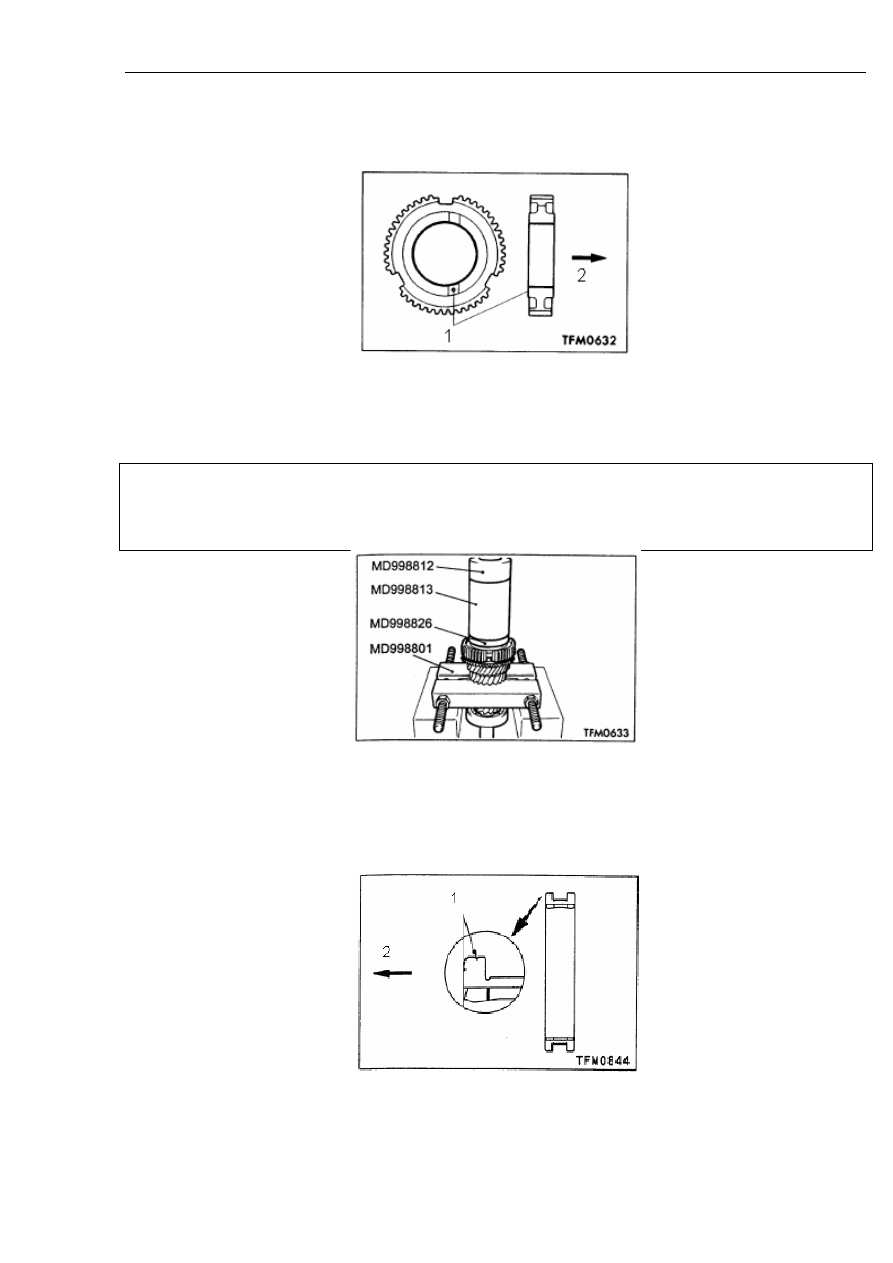

 (5). Установка шлицевой ступицы синхронизатора третьей и четвертой передачи.

Установить шлицевую ступицу синхронизатора третьей и четвертой передачи в направлении,
как показано на рисунке 11-61.



Рисунок 11-61.

Надписи на рисунке: 1. Идентификационная метка. 2. Задняя сторона коробки переключения
передач.

Внимание:

При запрессовке шлицевой ступицы не заблокировать кольцо синхронизатора, см. рисунок 11-
62.



Рисунок 11-62.

 (6). Установка скользящей втулки синхронизатора.

a. Установить скользящую втулку синхронизатора в направлении, показанном на рисунке 11-
63.



Рисунок 11-63.

Надписи на рисунке: 1. Идентификационная канавка. 2. Направление.

Глава 11. Сцепление и коробка переключения передач



366

b. Совместить канавку на шлицевой ступице синхронизатора с выступом на скользящей втулке,
как показано на рисунке 11-64.



Рисунок 11-64.

Надписи на рисунке: 1. Скользящая втулка синхронизатора. 2. Шлицевая ступица
синхронизатора.

(7). Установка скользящей втулки шестерни четвертой передачи показана на рисунке 11-65.



Рисунок 11-65.

 (8). Установка скользящей втулки шестерни пятой передачи показана на рисунке 11-66.



Рисунок 11-66.

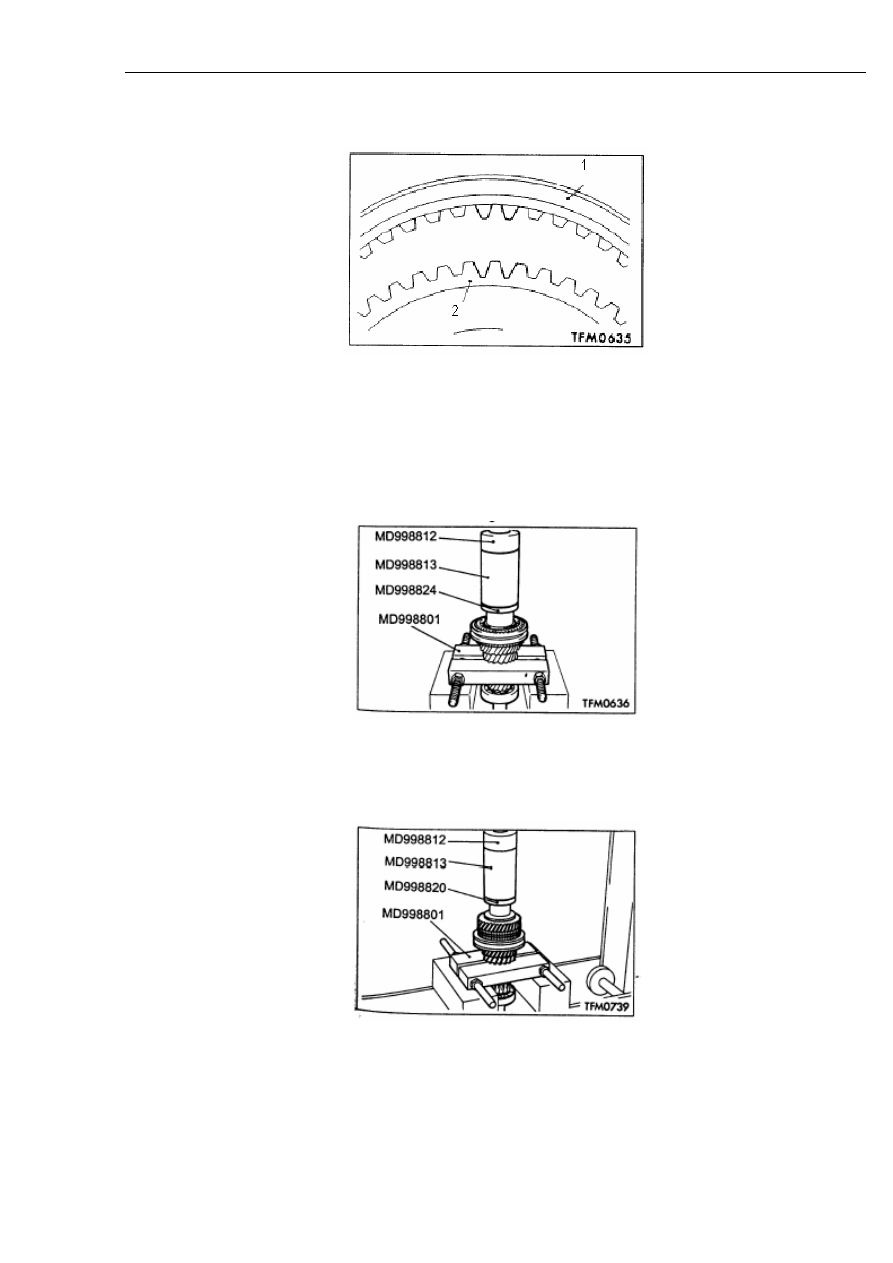

(9). Установка шлицевой ступицы синхронизатора пятой передачи и передачи заднего хода
показана на рисунке 11-67.
