Глава 11. Сцепление и коробка переключения передач



359

a. Установить кожух быстро, до высыхания герметика (примерно в течение 15 минут).

b. Не допускать попадания масла на стык контактных поверхностей в течение одного часа
после установки.

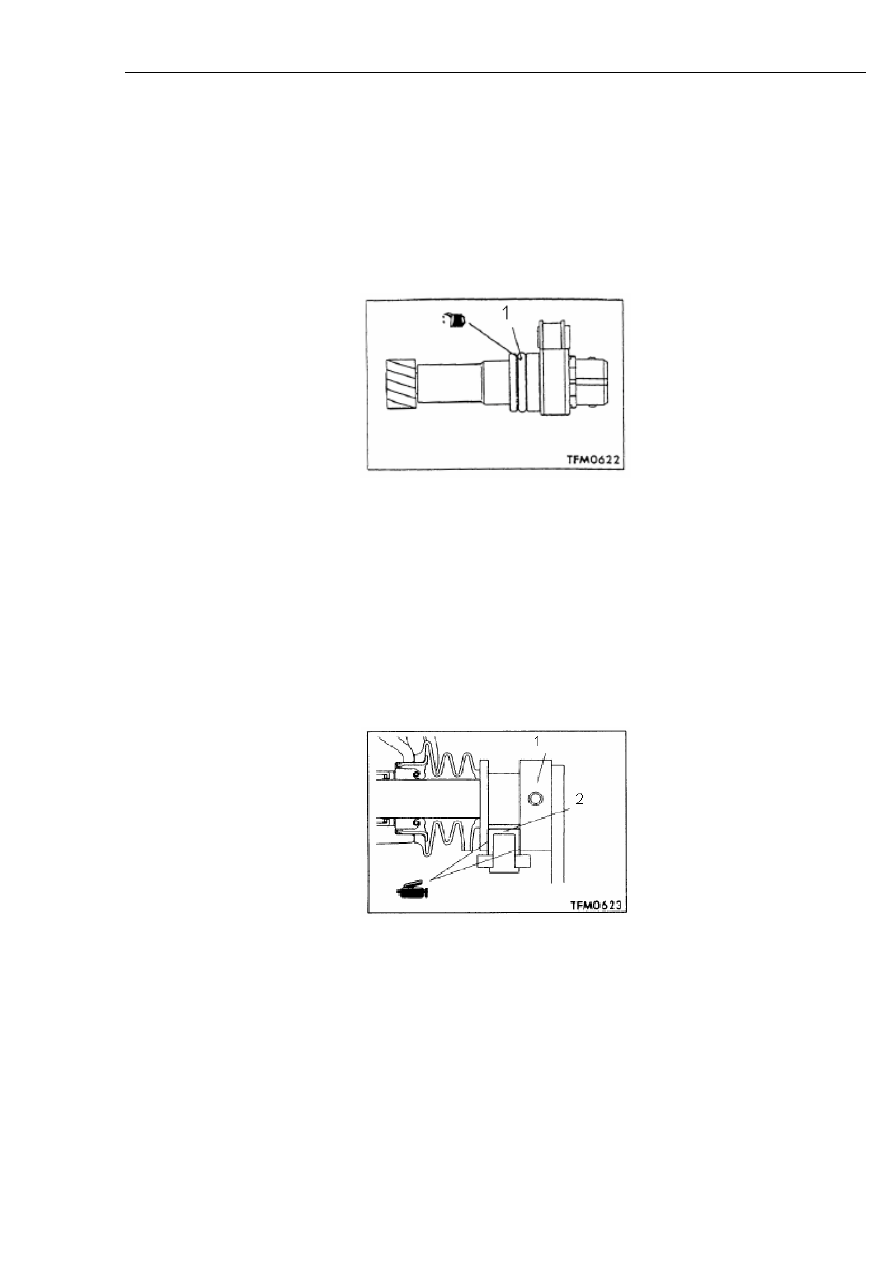

(12). Установка шестерни спидометра.

Смазать кольцевое уплотнение шестерни спидометра тонким слоем трансмиссионного масла,
как показано на рисунке 11-48.



Рисунок 11-48.

Надписи на рисунке: 1. Кольцевое уплотнение.

Рекомендованное трансмиссионное масло: Esso Gear Oil или GX 80W-90.

(13). Установка рычага выбора передачи.

Нанести консистентную смазку на скользящую поверхность тормозного вала рычага выбора
передачи, как показано на рисунке 11-49.



Рисунок 11-49.

Надписи на рисунке: 1. Вал управления. 2. Подошва рычага выбора передачи.

Рекомендованная консистентная смазка: HD80W-90, либо трансмиссионное масло Esso Gear
Oil или GX 80W-90.

Проверка.

Проверить выключатель сигнала движения задним ходом.

Глава 11. Сцепление и коробка переключения передач



360

Проверить электрическую проводимость для всех контактов выключателя:

Нажать выключатель: проводимость отсутствует.

Отпустить выключатель: проводимость присутствует.

3. Входной вал.

1). Разборка.

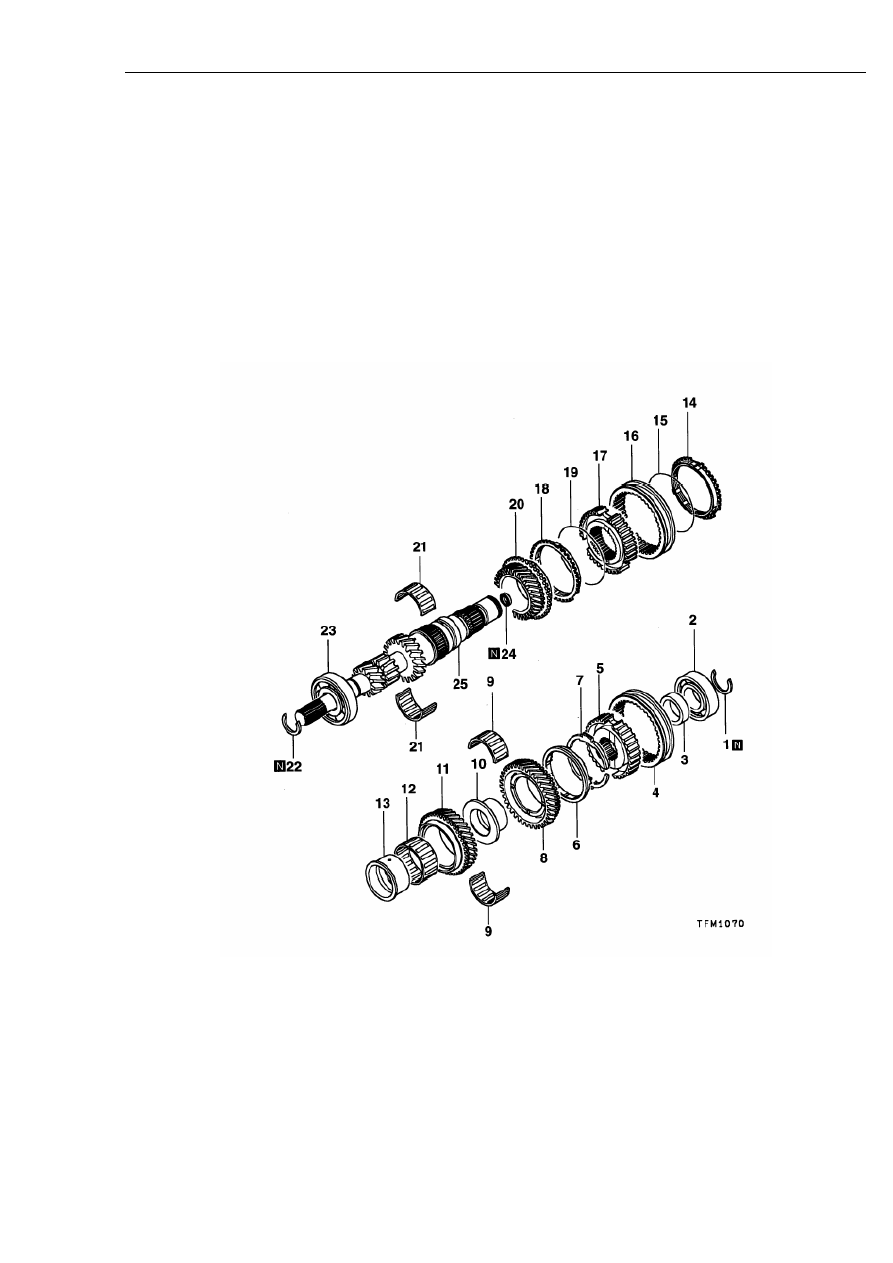

Последовательность разборки показана на рисунке 11-50 (для коробок переключения передач
модели DABS15-11, DABS15-1L) и рисунке 11-51 (для коробок переключения передач модели
DABS15-1).



Рисунок 11-50.

Надписи на рисунке: 1. Пружинная стопорная шайба. 2. Шариковый подшипник. 3. Стопорная
шайба. 4. Скользящая втулка синхронизатора. 5. Шлицевая ступица синхронизатора пятой
передачи и передачи заднего хода. 6. Кольцо синхронизатора. 7. Рычаг управления
синхронизатором. 8. Ведущая шестерня пятой передачи. 9. Игольчатый роликовый подшипник.
10. Подшипник шестерни пятой передачи. 11. Шестерня четвертой передачи. 12. Втулка
игольчатого роликового подшипника. 13. Втулка вала шестерни четвертой передачи. 14.
Кольцо синхронизатора. 15. Пружина синхронизатора. 16. Скользящая втулка синхронизатора.

Глава 11. Сцепление и коробка переключения передач



361

17. Шлицевая ступица синхронизатора третьей и четвертой передачи. 18. Кольцо
синхронизатора. 19. Пружина синхронизатора. 20. Шестерня третьей передачи. 21. Игольчатый
роликовый подшипник. 22. Пружинное стопорное кольцо. 23. Шариковый подшипник. 24.
Сальник. 25. Входной вал.

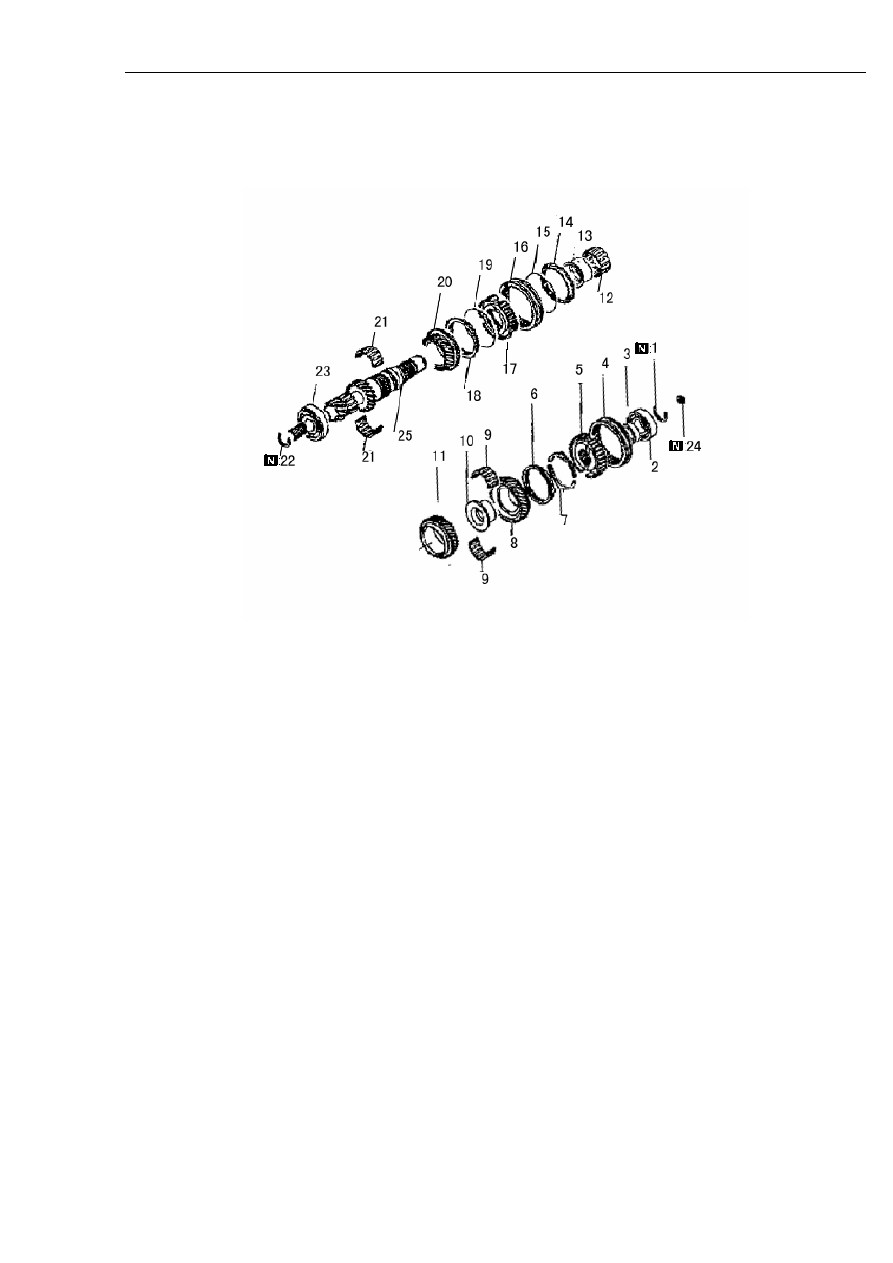

Рисунок 11-51.

Перед повторной установкой нанести тонкий слой трансмиссионного масла на все внутренние
детали.

Надписи на рисунке: 1. Пружинная стопорная шайба. 2. Шариковый подшипник. 3. Стопорная
шайба. 4. Зацепная втулка синхронизатора. 5. Ступица синхронизатора пятой передачи и
передачи заднего хода. 6. Кольцо синхронизатора. 7. Рычаг управления синхронизатором. 8.
Ведущая шестерня пятой передачи. 9. Игольчатый роликовый подшипник. 10. Втулка ведущей
шестерни пятой передачи. 11. Ведущая шестерня четвертой передачи в сборе. 12. Игольчатый
роликовый подшипник. 13. Втулка вала шестерни четвертой передачи. 14. Кольцо
синхронизатора. 15. Пружина синхронизатора. 16. Зацепная втулка синхронизатора. 17.
Ступица синхронизатора третьей и четвертой передачи. 18. Кольцо синхронизатора. 19.
Пружина синхронизатора. 20. Ведущая шестерня третьей передачи. 21. Игольчатый роликовый
подшипник. 22. Пружинное стопорное кольцо. 23. Шариковый подшипник. 24. Сальник. 25.
Входной вал.

2). Важнейшие моменты разборки.

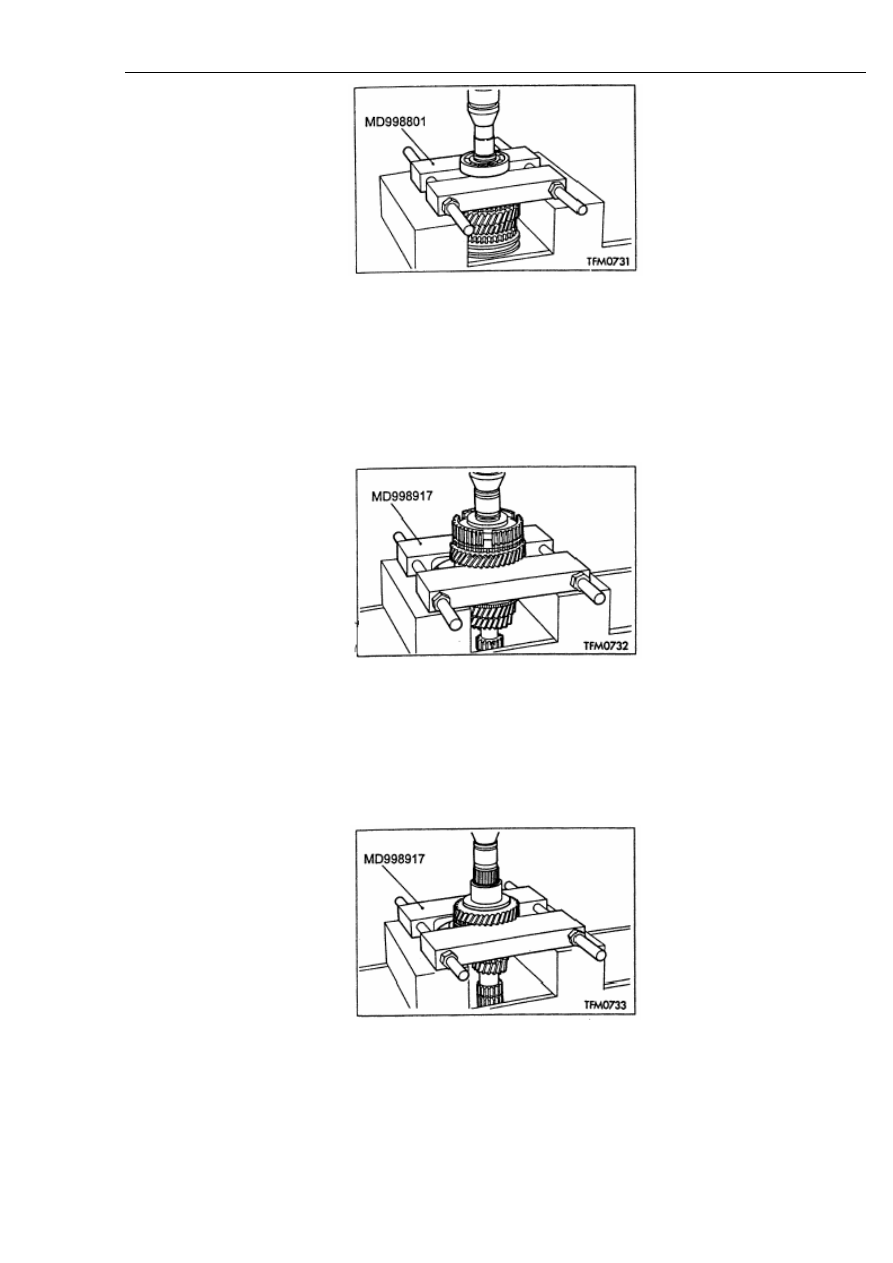

(1). Демонтаж шарикового подшипника показан на рисунке 11-52.

Глава 11. Сцепление и коробка переключения передач



362



Рисунок 11-52.

(2). Демонтаж шлицевой ступицы синхронизатора пятой передачи и передачи заднего хода.

Установить специальный ремонтный инструмент на шестерню пятой передачи, снять
шлицевую ступицу синхронизатора пятой передачи и передачи заднего хода, как показано на
рисунке 11-53.



Рисунок 11-53.

(3). Демонтаж скользящей втулки шестерни пятой передачи.

Установить специальный ремонтный инструмент на шестерню четвертой передачи, снять
скользящую втулку шестерни пятой передачи, как показано на рисунке 11-54.



Рисунок 11-54.

(4). Демонтаж скользящей втулки шестерни четвертой передачи.

Установить специальный ремонтный инструмент на шестерню третьей передачи, снять
скользящую втулку шестерни четвертой передачи, как показано на рисунке 11-55.
