Глава 11. Сцепление и коробка переключения передач



355

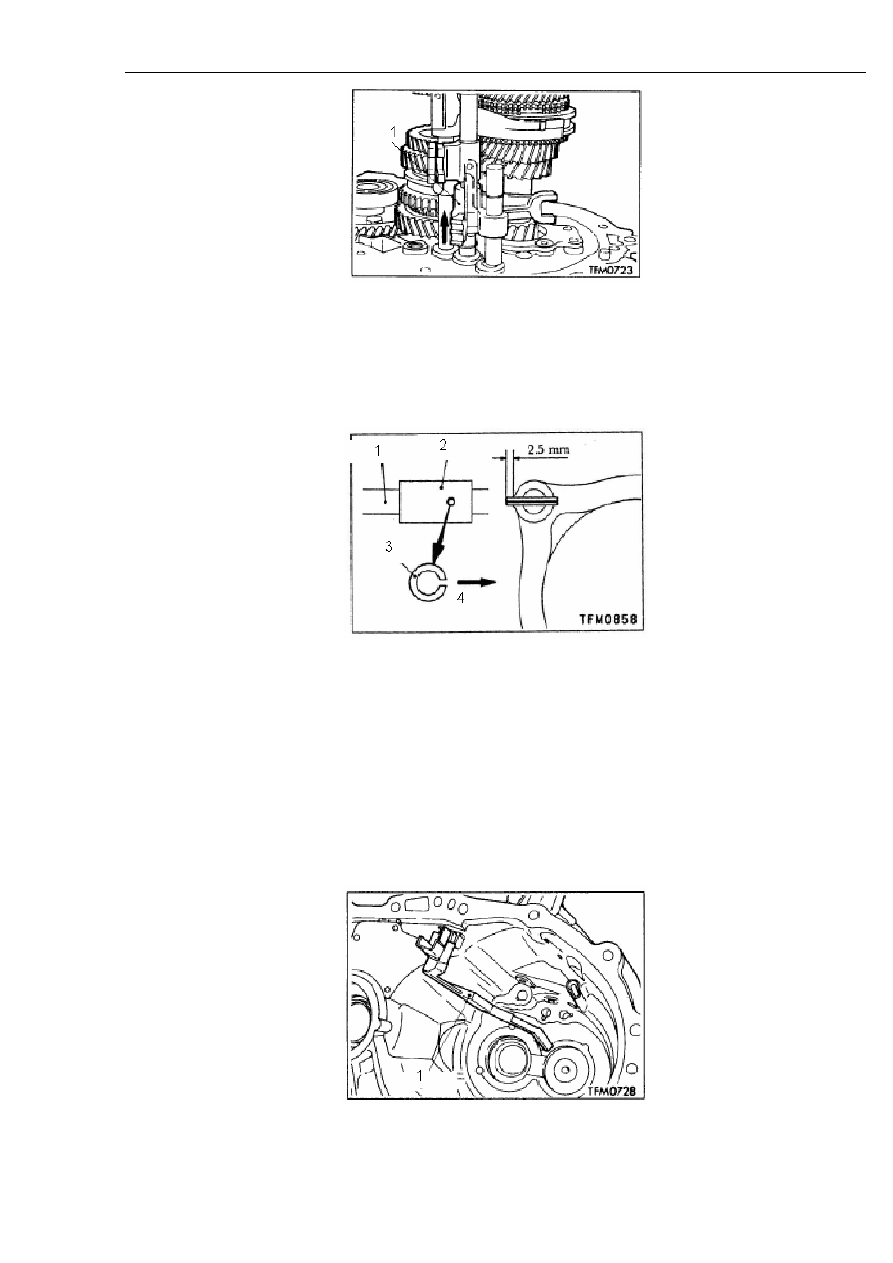

Рисунок 11-37.

Надписи на рисунке: 1. Ушко выбора передачи заднего хода.

 (4). Установить пружинный шплинт, как показано на рисунке 11-38.



Рисунок 11-38.

Надписи на рисунке: 1. Направляющая переключения передачи. 2. Вилка переключения
передачи. 3. Пружинный штифт. 4. Разъем.

(5). Установка разделительных шайб.

Установить разделительные шайбы, подобранные во время выполнения операций до начала
сборки коробки переключения передач.

(6). Установить маслонаправляющую пластину, как показано на рисунке 11-39.



Рисунок 11-39.

Надписи на рисунке: 1. Маслонаправляющая пластина.

Глава 11. Сцепление и коробка переключения передач



356

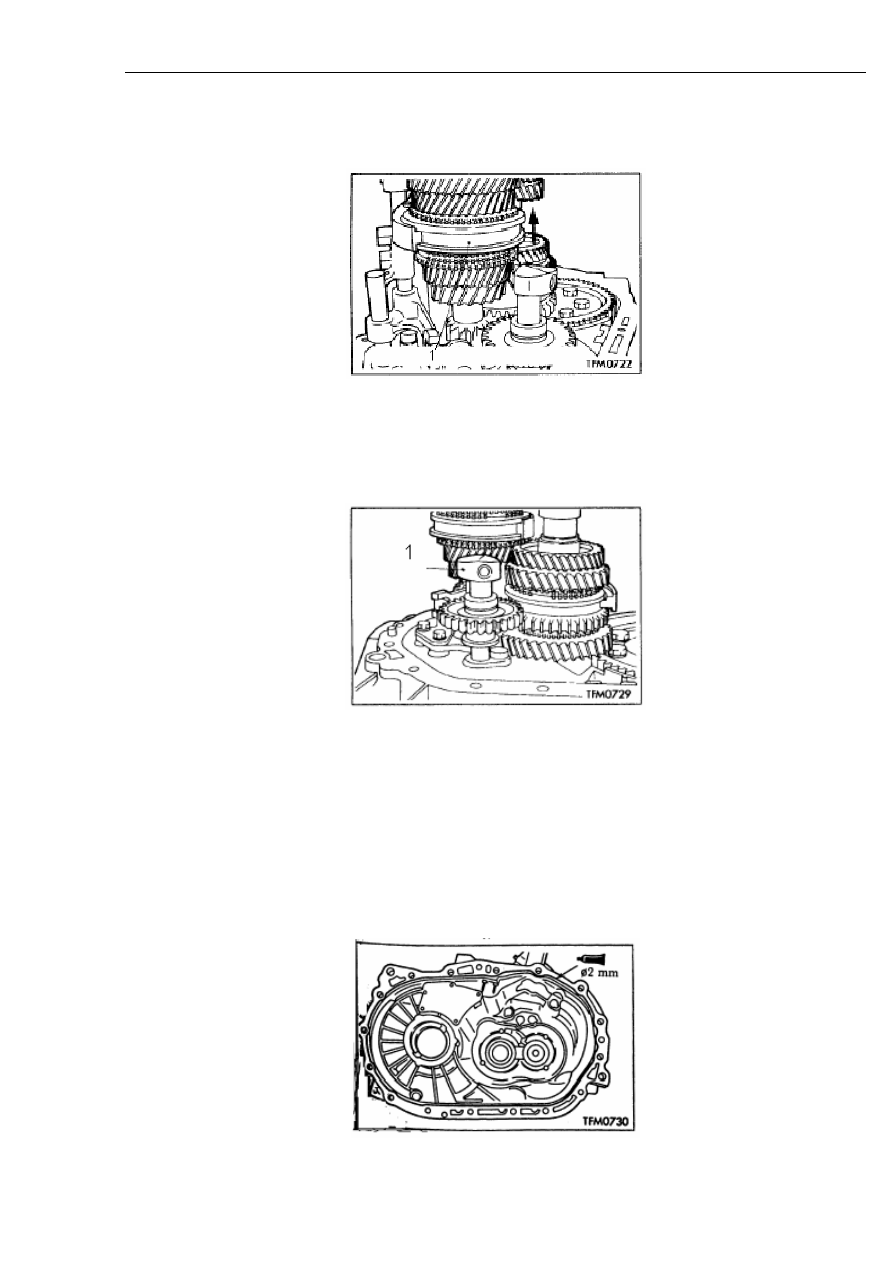

(7). Установка эксцентрикового вала шестерни передачи заднего хода.

1. Сдвинуть скользящую втулку синхронизатора третьей и четвертой передачи в сторону
шестерни четвертой передачи, как показано на рисунке 11-40.



Рисунок 11-40.

Надписи на рисунке: 1. Скользящая втулка синхронизатора третьей и четвертой передачи.

2. Развернуть отверстие под винт эксцентрикового вала шестерни передачи заднего хода в
направлении, показанном на рисунке 11-41.



Рисунок 11-41.

Надписи на рисунке: 1. Эксцентриковый вал шестерни передачи заднего хода.

(8). Установка картера коробки переключения передач.

a. Нанести слой герметика на поверхность картера коробки переключения передач в местах,
показанных на рисунке 11-42.

Рекомендованный герметик: LT5699.



Рисунок 11-42.

Глава 11. Сцепление и коробка переключения передач



357

Внимание:

Наносить герметик в умеренном количестве, равномерным непрерывным слоем.

После нанесения герметика установить картер быстро, до высыхания герметика (примерно в
течение 15 минут).

Не допускать попадания масла на стыковочную поверхность картера коробки переключения
передач в течение одного часа после установки.

b. Установить картер коробки переключения передач, пружинное стопорное кольцо, как
показано на рисунке 11-43.

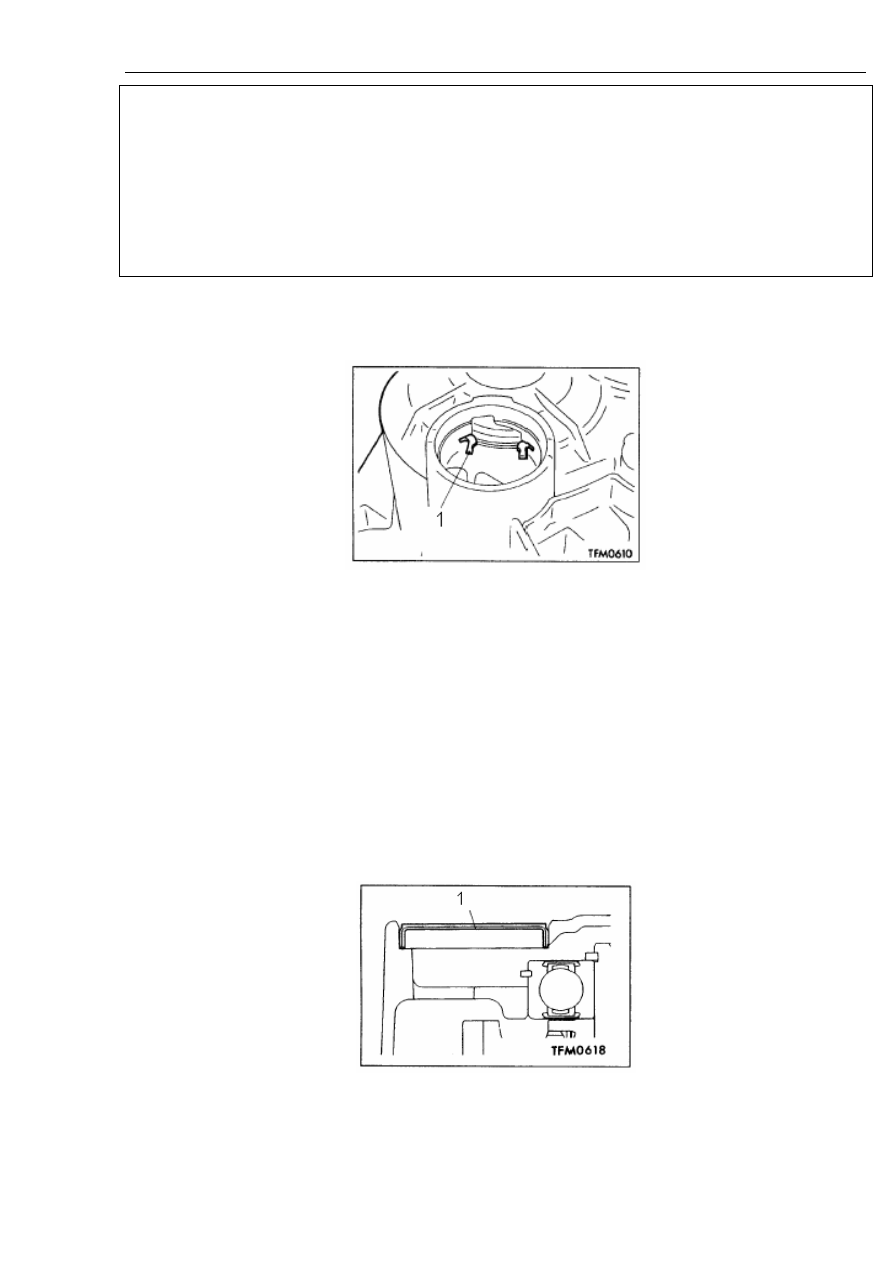

Рисунок 11-43.

Надписи на рисунке: 1. Пружинное стопорное кольцо.

c. Закрутить монтажные болты картера коробки переключения передач до момента затяжки,
регламентированного спецификацией.

Перевернуть картер коробки переключения передач, вставить пружинное стопорное кольцо в
канавку под весом выходного вала.

(9). Установка крышки уплотнения.

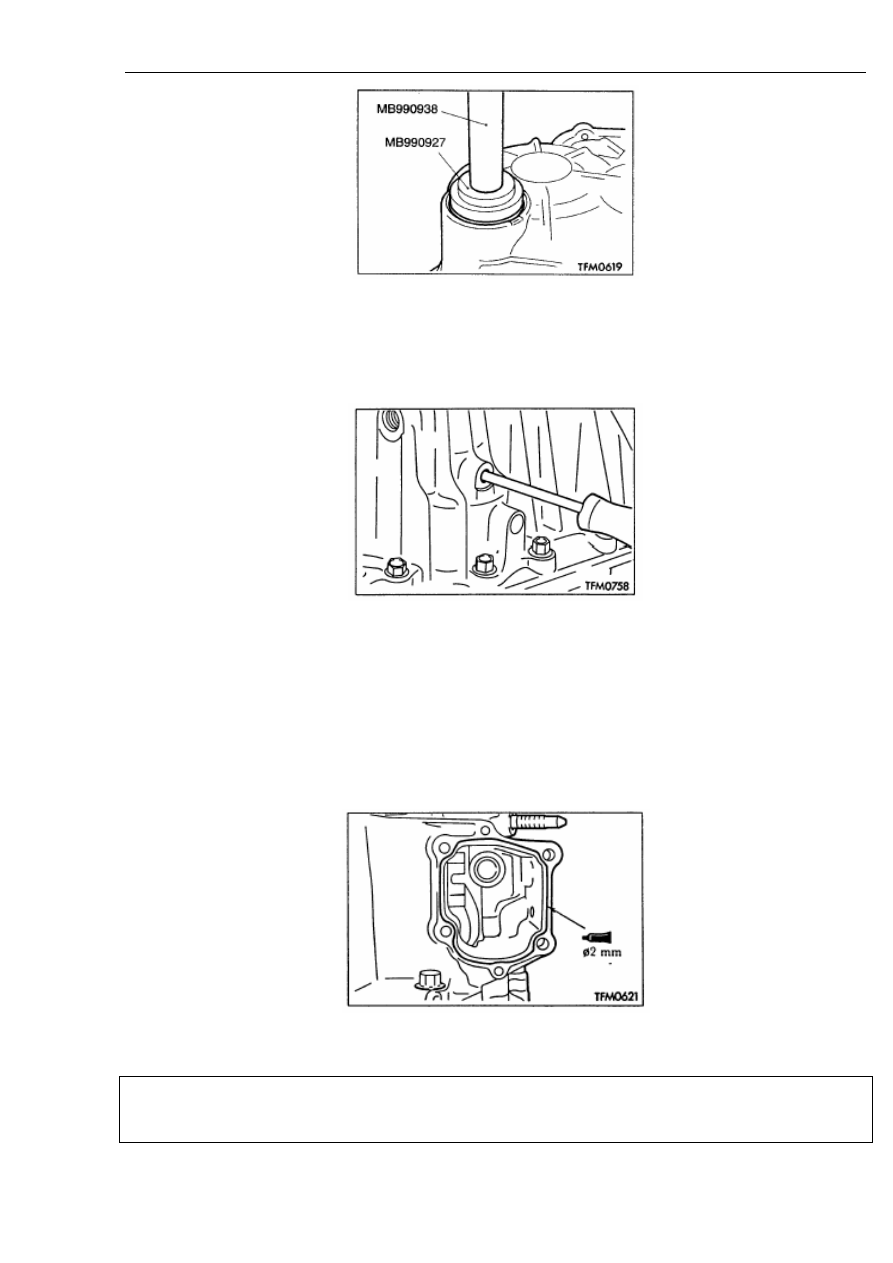

Запрессовать в положение, показанное на рисунках 11-44, 11-45.



Рисунок 11-44.

Надписи на рисунке: 1. Крышка уплотнения.

Глава 11. Сцепление и коробка переключения передач



358



(10). Установка эксцентрикового вала шестерни передачи заднего хода.

Определить центр винта с помощью металлического стержня (толщиной 8 мм), как показано
на рисунке 11-46.



Рисунок 11-46.

(11). Установка кожуха механизма управления.

Нанести слой герметика на поверхность картера коробки переключения передач в местах,
показанных на рисунке 11-47.

Рекомендованный герметик: LT5699.



Рисунок 11-47.

Внимание:

Наносить герметик в умеренном количестве, равномерным непрерывным слоем.
