Глава 11. Сцепление и коробка переключения передач



347

2. Разборка и сборка коробки переключения передач.

1). Последовательность разборки (см. рисунки 11-23a, 11-23b, 11-23c).

12

13

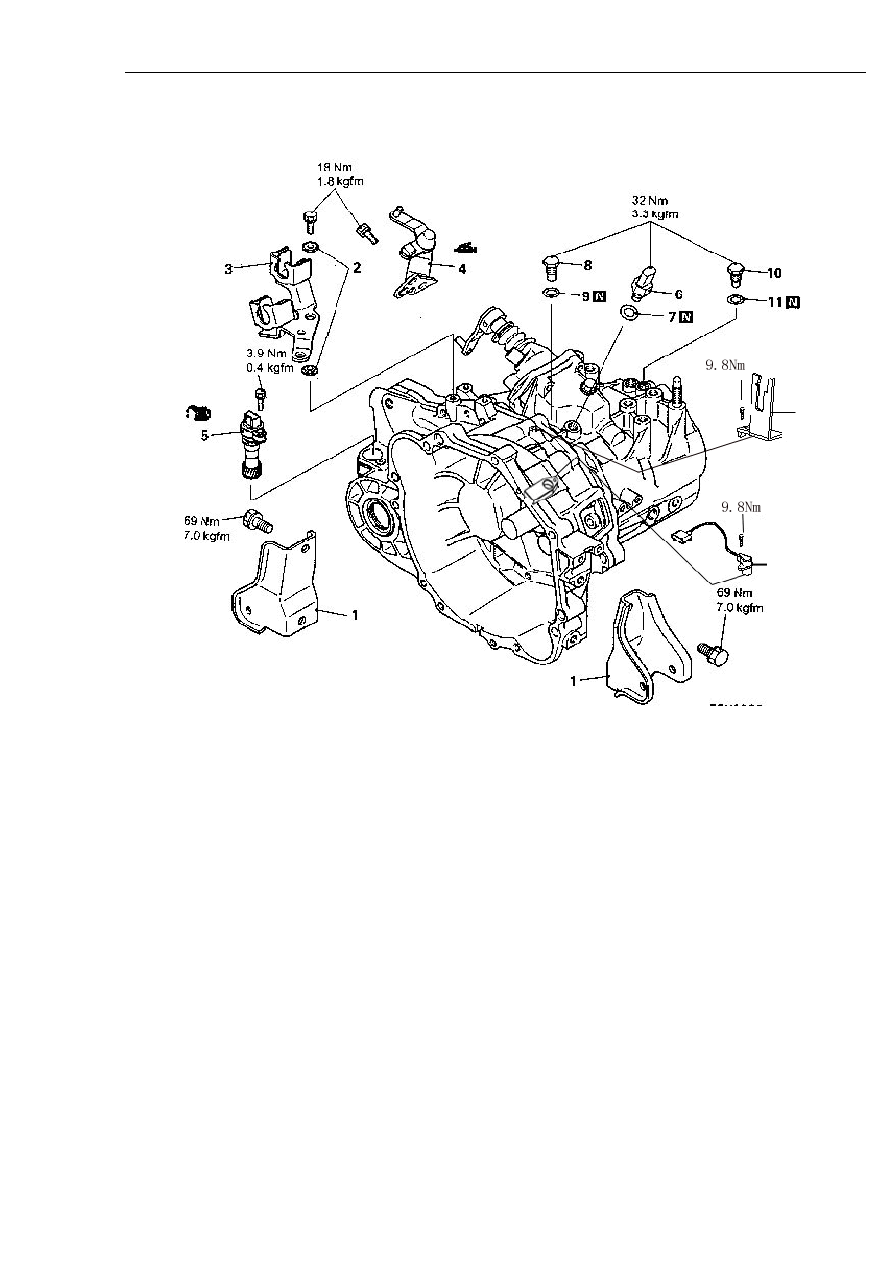

Рисунок 11-23a.

Перед сборкой нанести консистентную смазку на все подвижные части.

Надписи на рисунке: 1. Кронштейн ограничительной пластины поперечного рычага. 2.
Изолирующая прокладка. 3. Кронштейн троса переключения передачи. 4. Рычаг выбора
передачи в сборе. 5. Датчик скорости движения автомобиля в сборе. 6. Выключатель сигнала
передачи заднего хода в сборе. 7. Прокладка. 8. Болт. 9. Прокладка. 10. Болт. 11. Прокладка. 12.
Датчик углового положения коленчатого вала (только для коробок переключения передач
моделей DABS15-11, DABS15-1L). 13. Кронштейн (только для коробок переключения передач
моделей DABS15-11, DABS15-1L).

Глава 11. Сцепление и коробка переключения передач



348

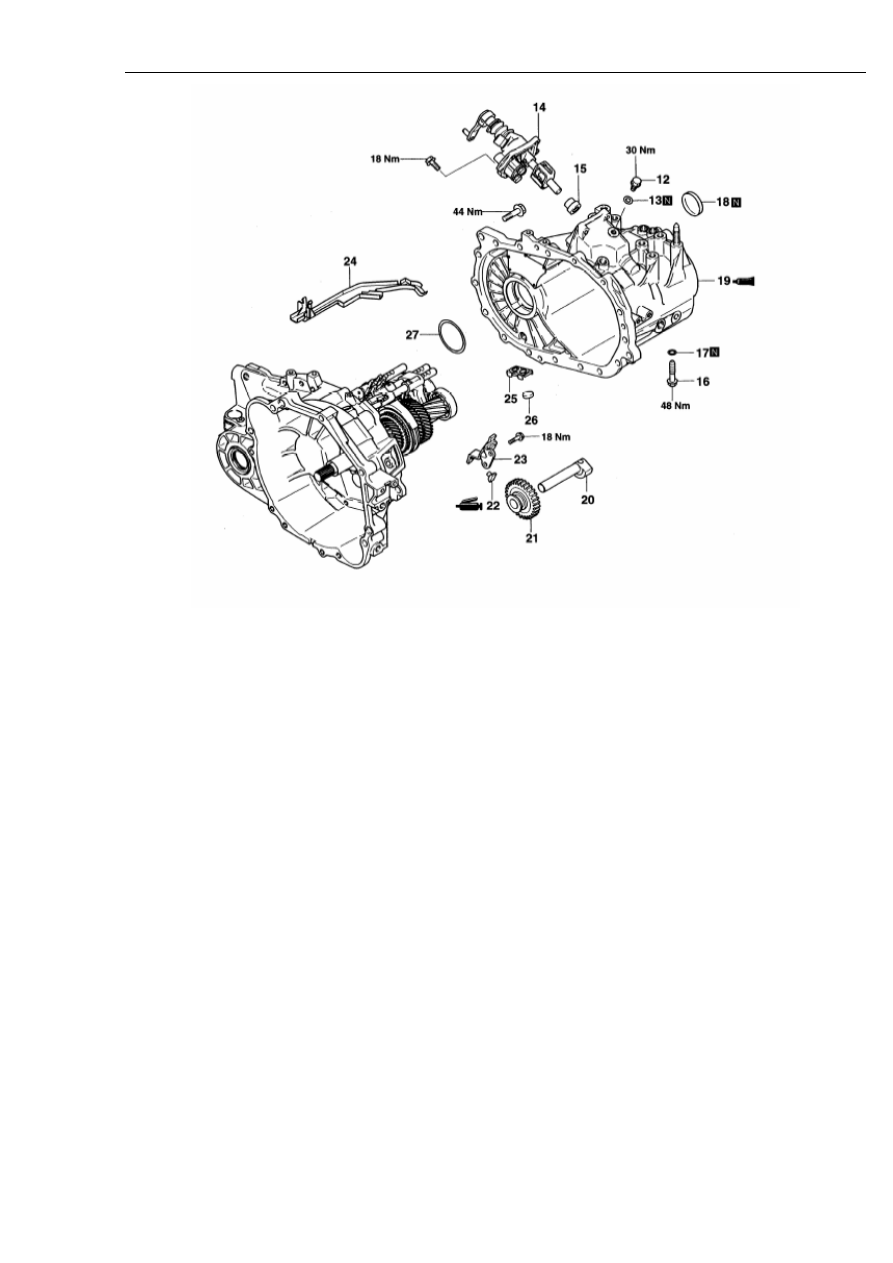

Рисунок 11-23b.

Перед сборкой нанести консистентную смазку на все подвижные части.

Надписи на рисунке: 12. Болт блокировочного шплинта. 13. Прокладка. 14. Кожух вала
управления. 15. Возвратная пружина нейтральной передачи. 16. Болт промежуточной
шестерни передачи заднего хода. 17. Прокладка. 18. Крышка уплотнения. 19. Картер коробки
переключения передач. 20. Вал промежуточной шестерни передачи заднего хода. 21.
Промежуточная шестерня передачи заднего хода в сборе. 22. Сухарь рычага выбора передачи
заднего хода. 23. Рычаг выбора передачи заднего хода в сборе. 24. Маслонаправляющая
канавка. 25. Держатель магнита. 26. Магнит. 27. Шайба.

Глава 11. Сцепление и коробка переключения передач



349

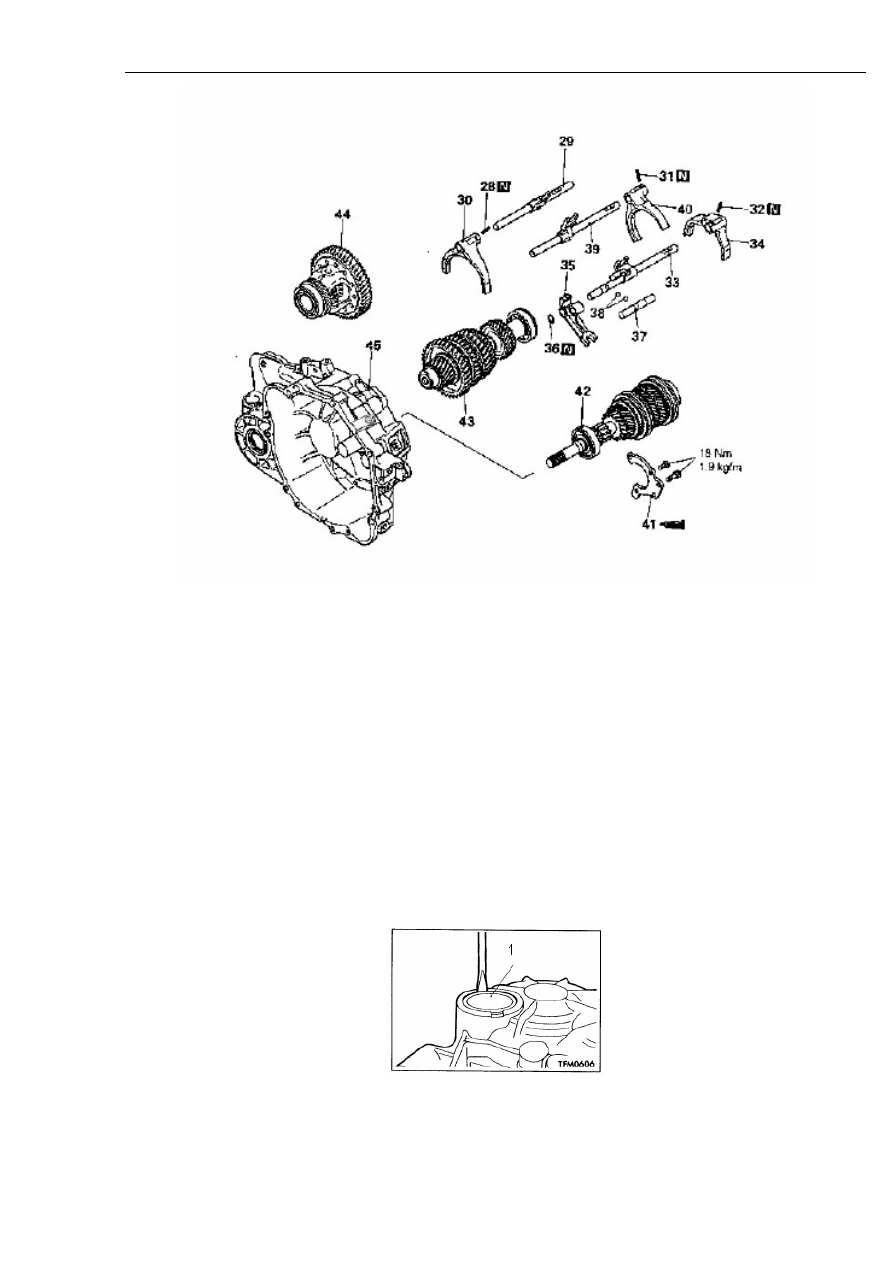

Рисунок 11-23c.

Перед сборкой нанести консистентную смазку на все подвижные части.

28. Пружинный шплинт. 29. Вал вытяжной вилки первой и второй передачи в сборе. 30.
Вытяжная вилка первой и второй передачи. 31. Пружинный шплинт. 32. Пружинный шплинт.
33. Вал вытяжной вилки пятой передачи и передачи заднего хода в сборе. 34. Вытяжная вилка
пятой передачи и передачи заднего хода. 35. Рычаг переключения передачи заднего хода. 36.
Пружинная стопорная шайба. 37. Ось блокировочного шплинта передачи заднего хода. 38.
Стальной шарик. 39. Вал вытяжной вилки третьей и четвертой передачи в сборе. 40. Вытяжная
вилка третьей и четвертой передачи. 41. Держатель переднего подшипника. 42. Входной вал.
43. Выходной вал. 44. Дифференциал в сборе. 45. Кожух муфты сцепления.

2). Важнейшие моменты разборки.

(1). Снять крышку уплотнения, как показано на рисунке 11-24.



Рисунок 11-24.

Надписи на рисунке: 1. Крышка уплотнения.

Глава 11. Сцепление и коробка переключения передач



350

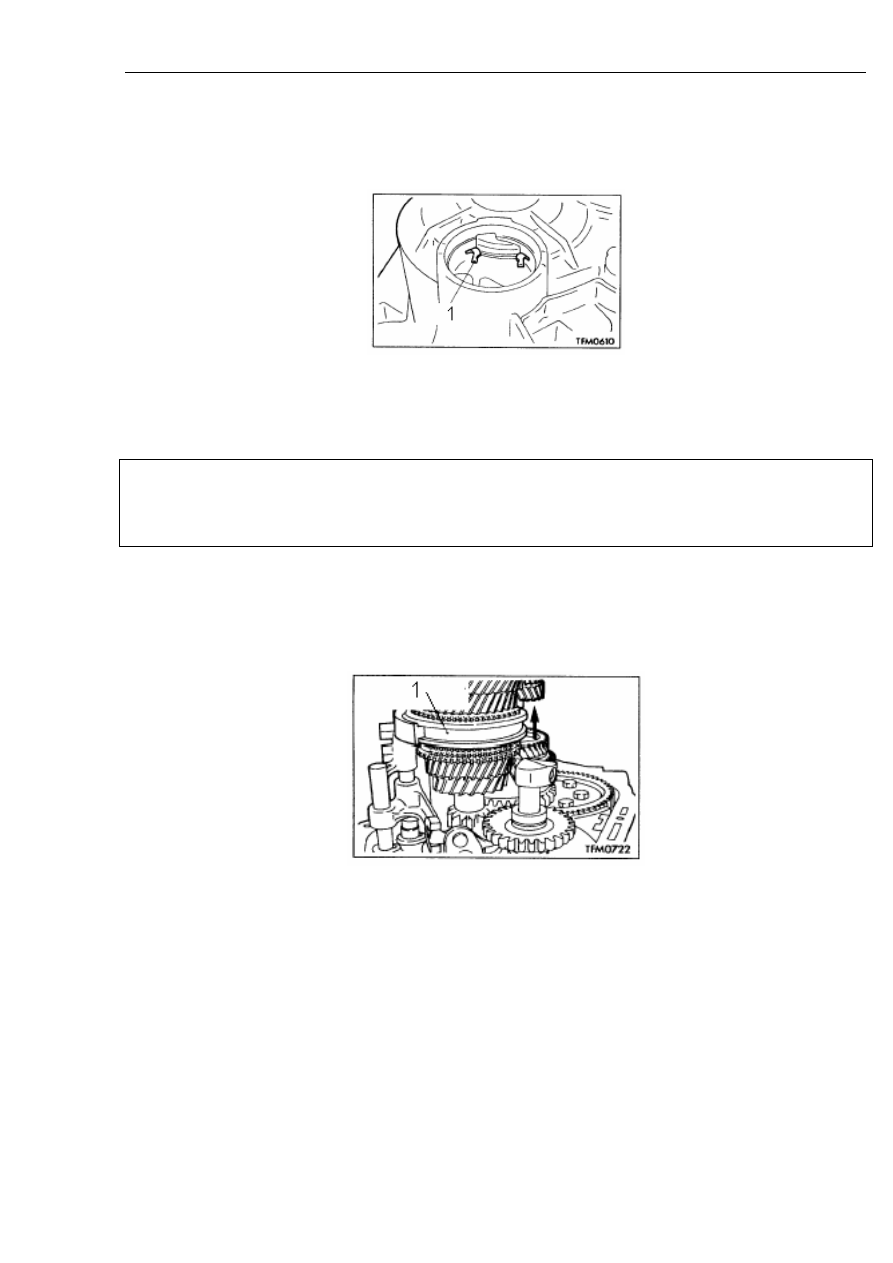

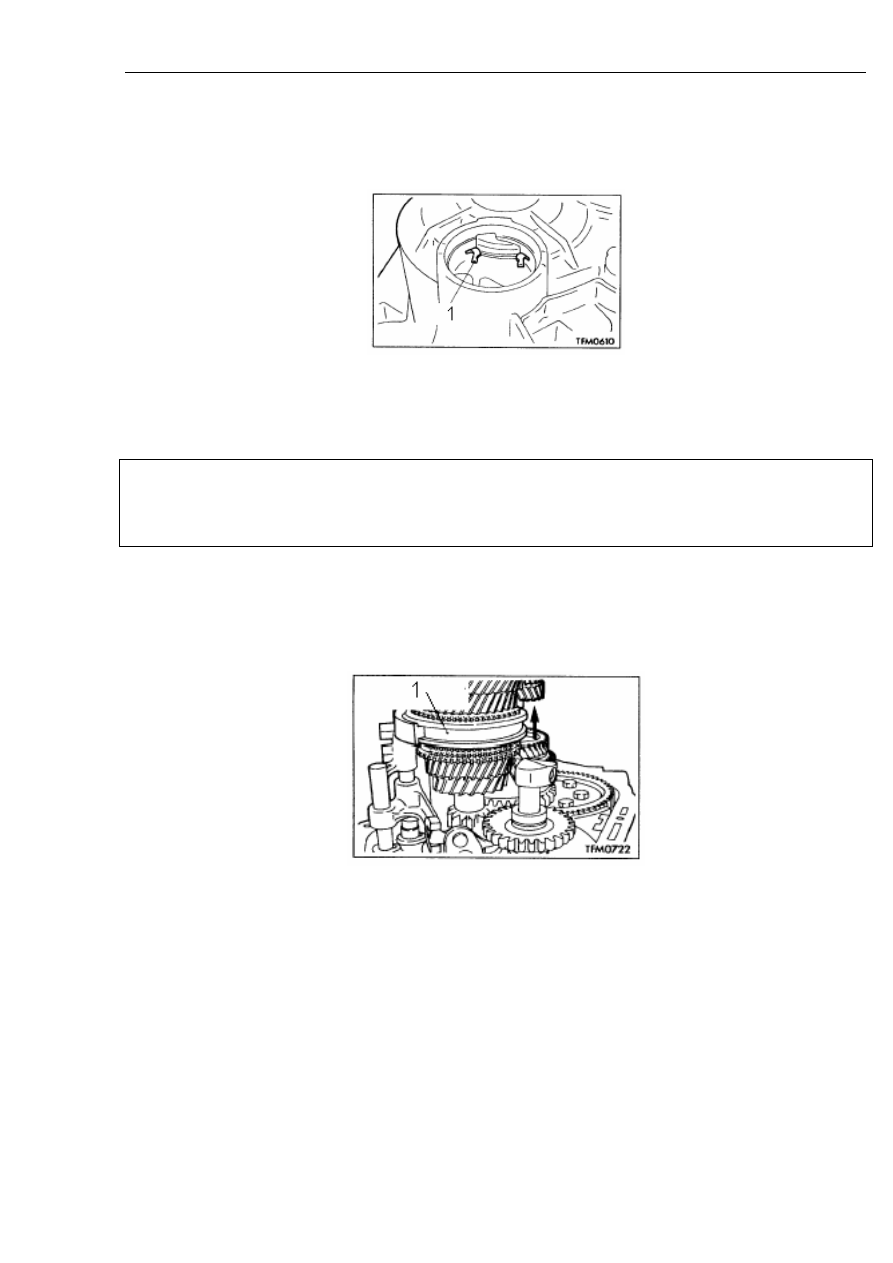

(2). Демонтаж картера коробки переключения передач.

Как показано на рисунке 11-25, раздвинуть пружинное стопорное кольцо, вынуть его из
канавки для пружинного стопорного кольца шарикового подшипника.



Рисунок 11-25.

Надпись на рисунке: 1. Пружинное стопорное кольцо.

Внимание:

После раздвигания пружинной стопорной шайбы канавка для пружинной стопорной шайбы
может сместиться под весом входного вала.

(3). Демонтаж эксцентрикового вала шестерни передачи заднего хода.

Как показано на рисунке 11-26, сместить скользящую втулку синхронизатора третьей и
четвертой передачи.



Рисунок 11-26.

Надписи на рисунке: 1. Скользящая втулка синхронизатора третьей и четвертой передачи.

(4). Демонтаж направляющей переключения третьей и четвертой передачи, вилки
переключения третьей и четвертой передачи, вилки переключения пятой передачи, пружинной
стопорной шайбы, ушка выбора передачи заднего хода, направляющей переключения пятой
передачи, стальных шариков, соединительной направляющей передачи заднего хода.

a. Сдвигая ушко выбора передачи заднего хода в направлении, как показано на рисунке 11-27,
снять вилку переключения и направляющую пятой передачи, а также ушко выбора передачи
заднего хода, стопорную шайбу, стальной шарик, соединительную направляющую передачи
заднего хода.
