Кондиционер--Компрессор



Компрессор
Замена



1.  Снимите крышку радиатора.

2.  Слейте HFC-134a(R134a)

3.  Отключите шланг No.1 низкого давления.



(a) Снимите  болт  компрессора  и  электромагнитного

сцепления и отключите шланг (рис.653).

(b) Снимите кольцо со шланга (рис.654).

Примечание:

После

разборки

трубопровода,

необходимо  закрыть  штуцер  во  избежание
попадания пыли и влажности в систему.

4Снимите правую нижнюю защитную крышку двигателя.

5.  Снимите приводной ремень.

6.  Снимите компрессор и электромагнитное сцепление

(рис.655).



(a) Отключите разъем.
(b) Снимите три винта и электромагнитное сцепление.

7.  Проверьте масло хладагента.

При замене компрессора, необходимо вначале слить
хладагент из системы. Количество масла хладагента,
заливаемого в новый компрессор, рассчитывается по
следующей формуле.
Стандартное количество масла хладагента для
нового компрессора:

(Внутреннее количество масла хладагента нового
компрессора:60 ± 10мл)-(количество слитого хладагента
старого компрессора)=(необходимое количество
хладагента).

Примечание:
•  При проверке количества хладагента, см. примечания
на странице 206.
•  Если в системе слит не весь хладагент при установке нового компрессора, это приведет к

избытку

хладагента

и

неправильному

теплообмену

и

действию

системы

кондиционирования.

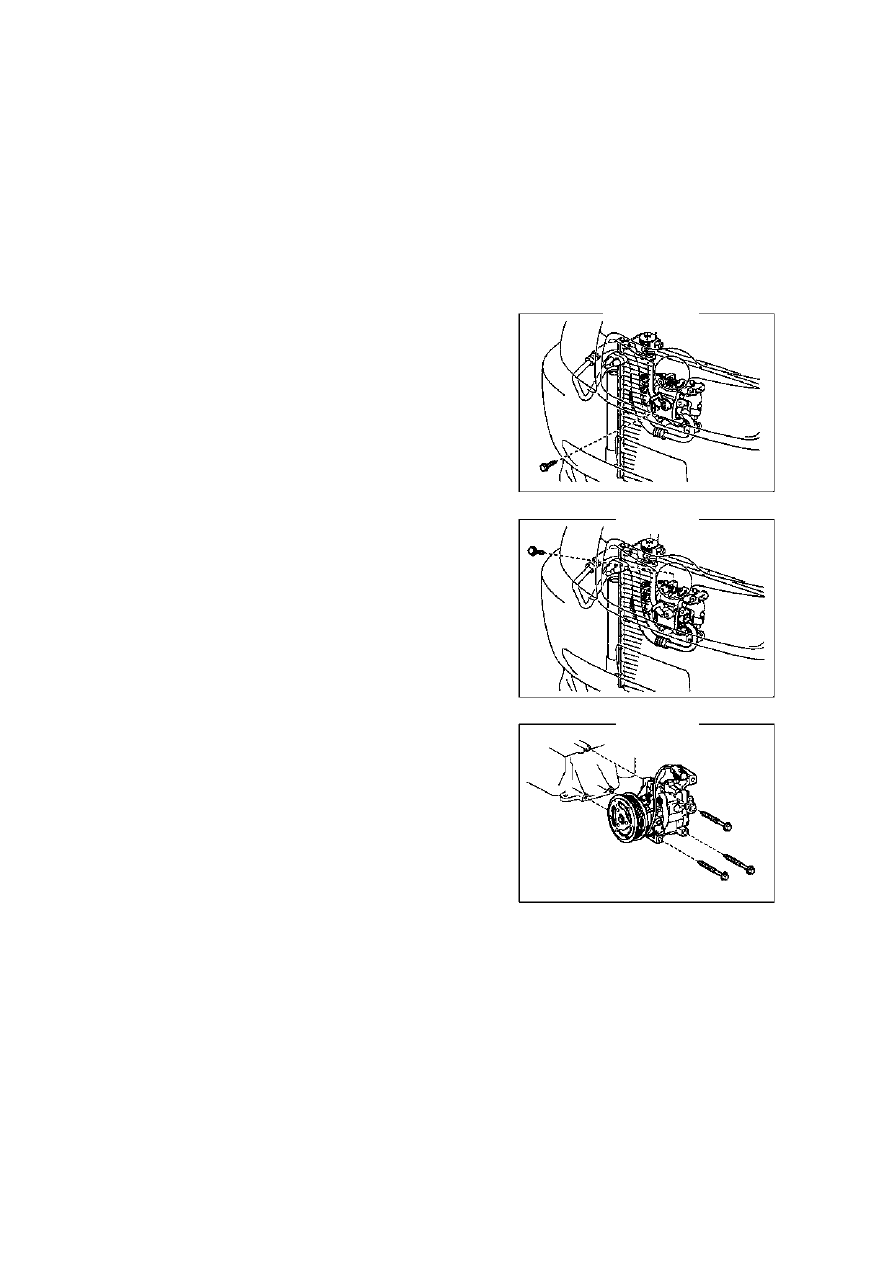

Рис.654.

Рис.655.

Рис.653.



231

Кондиционер--Компрессор

•  Если  количество слитого  хладагента  слишком мало,

проверьте утечки хладагента.

•  Используйте только хладагент 100PG.

9.  Установите компрессор и электромагнитное
сцепление (рис.656).

(a) Установите

компрессор,

электромагнитное

сцепление и 3 болта.
Момент затяжки: 24.5 Нм

(b) Подключите разъем.

10. Установите приводной ремень.

11. Установите шланг низкого давления хладагента
No.1.

(a) Снимите крышку штуцера.
(b) Нанесите  масло  хладагента  на  новое  кольцо  и

установите шланг.
Момент затяжки: 23 Нм

(c) Подключите

шланг No.1 к

компрессору

и

электромагнитному  сцеплению,  установите  болты
(рис.657-8).

Момент затяжки: 9.8 Нм

12. Залейте хладагент (см. стр. 221).

Количество: 660 ± 10г

13.Прогрейте двигатель.

14. Проверьте утечки хладагента.

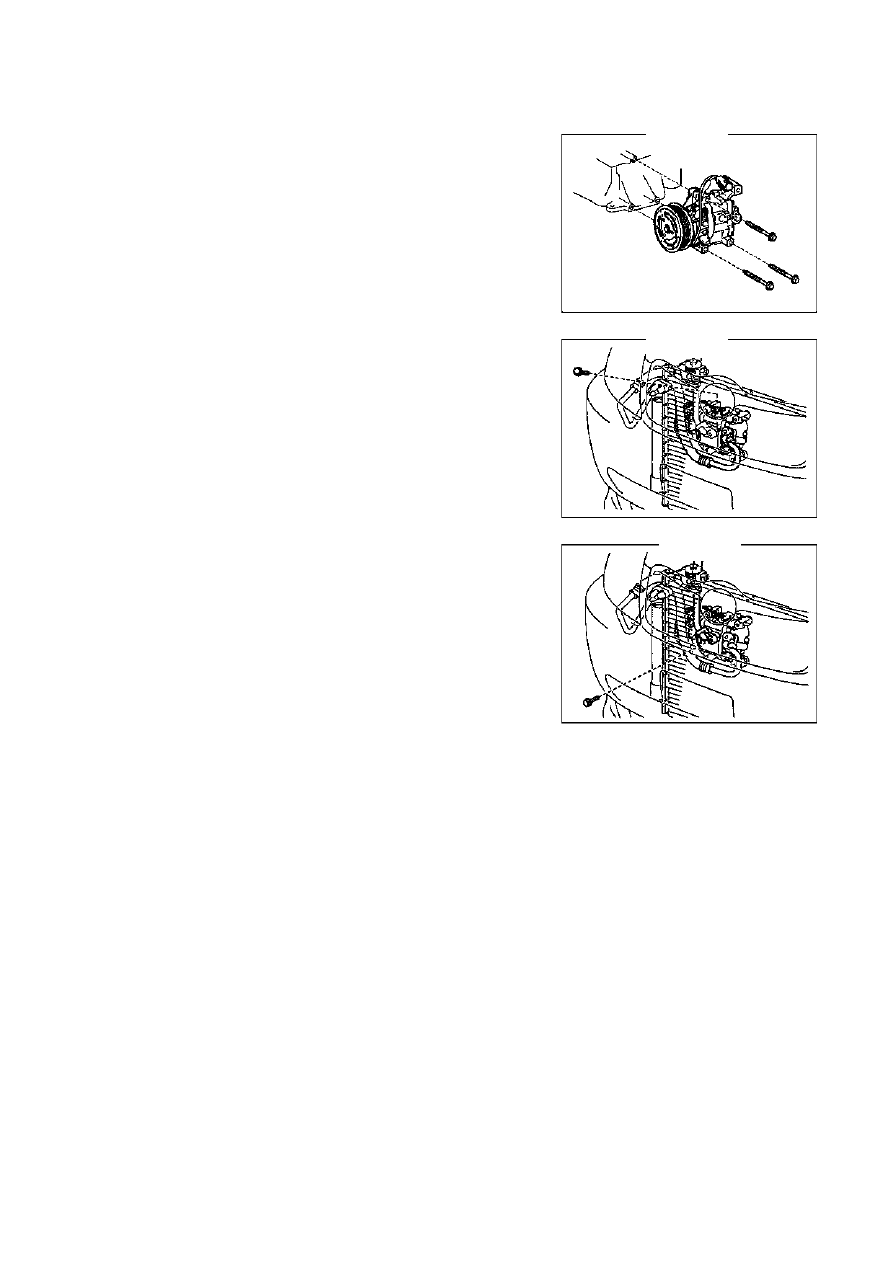

Рис.656.

Рис657.

Рис.658.



232

Кондиционер--Холодильник



Холодильник

Проверка на автомобиле



1.  Проверьте холодильник.



(a) Если излучающие ребра холодильника загрязнены, протрите их водой и продуйте для

просушки сжатым воздухом.
Примечание: Не повредите ребра.

(b) Если ребра изогнуты, выровняйте их отверткой или плоскогубцами.

2.  Проверьте утечки.

(a) Проверьте утечки на соединениях труб.
(b) Если утечки есть, проверьте момент затяжки мест соединений.

Ремонт



1.  Снимите крышку радиатора.

2.  Слейте HFC-134a(R134a)

3.  Снимите трубку жидкого хладагента A (рис.659).



(a) Снимите болт холодильника и трубку А
(b) Снимите кольцо трубки.

Примечание: После разборки трубопровода,
необходимо закрыть штуцер во избежание
попадания пыли и влажности в систему.

4.  Снимите шланг высокого давления хладагента NO.1

(рис.660).

(a) Снимите болт и шланг с холодильника.
(b) Снимите кольцо со шланга.

Примечание: После разборки трубопровода,
необходимо закрыть штуцер во избежание
попадания пыли и влажности в систему.

5. Снимите холодильник (рис.661).

(a) Снимите два болта и скобу бака воды.

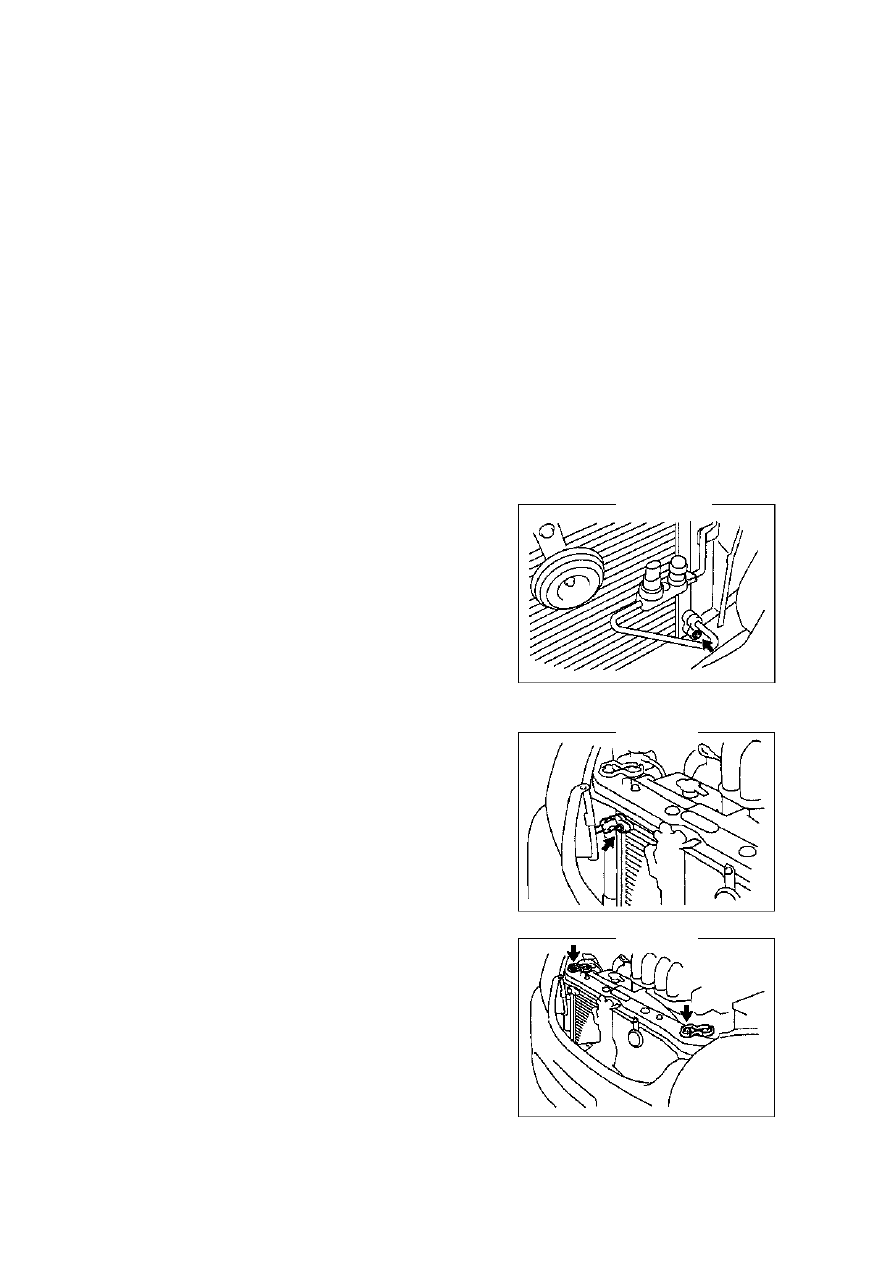

Рис.659.

Рис.660.

Рис.661.



233

Кондиционер--Холодильник



(b) Снимите 2 болта (рис.662).
(c) Потяните деталь в верхней части бака воды назад и

снимите холодильник.

6. Снимите осушитель

(a) Используйте 10

 мм

 шестигранный ключ для снятия

крышки и вставки фильтра с регулятора.

(b) Снимите два кольца с крышки (рис.663).

(c) Снимите осушитель плоскогубцами (рис.664).

7.  Установите осушитель.

(a) Используйте плоскогубцы для установки осушителя.
(b) Установите кольцо на крышку.
(c) Нанесите хладагент на место соединения между

кольцом и крышкой.
Хладагент: 100PG

(d)Используйте 10mm шестигранный ключ для установки

крышки холодильника (рис.665).
Момент затяжки: 12.3 Нм

8.  Установите холодильник.

9.  Установите шланг высокого давления хладагента
NO.1.



(a) Снимите крышку с трубки.
(b) Нанесите достаточно хладагента для смазки места

соединения между кольцом и крышкой.
Хладагент: 100PG

(c) При помощи болта подключите шланг высокого

давления к холодильнику (рис.666).
Момент затяжки: 5.1 Нм



ключ

регулятор

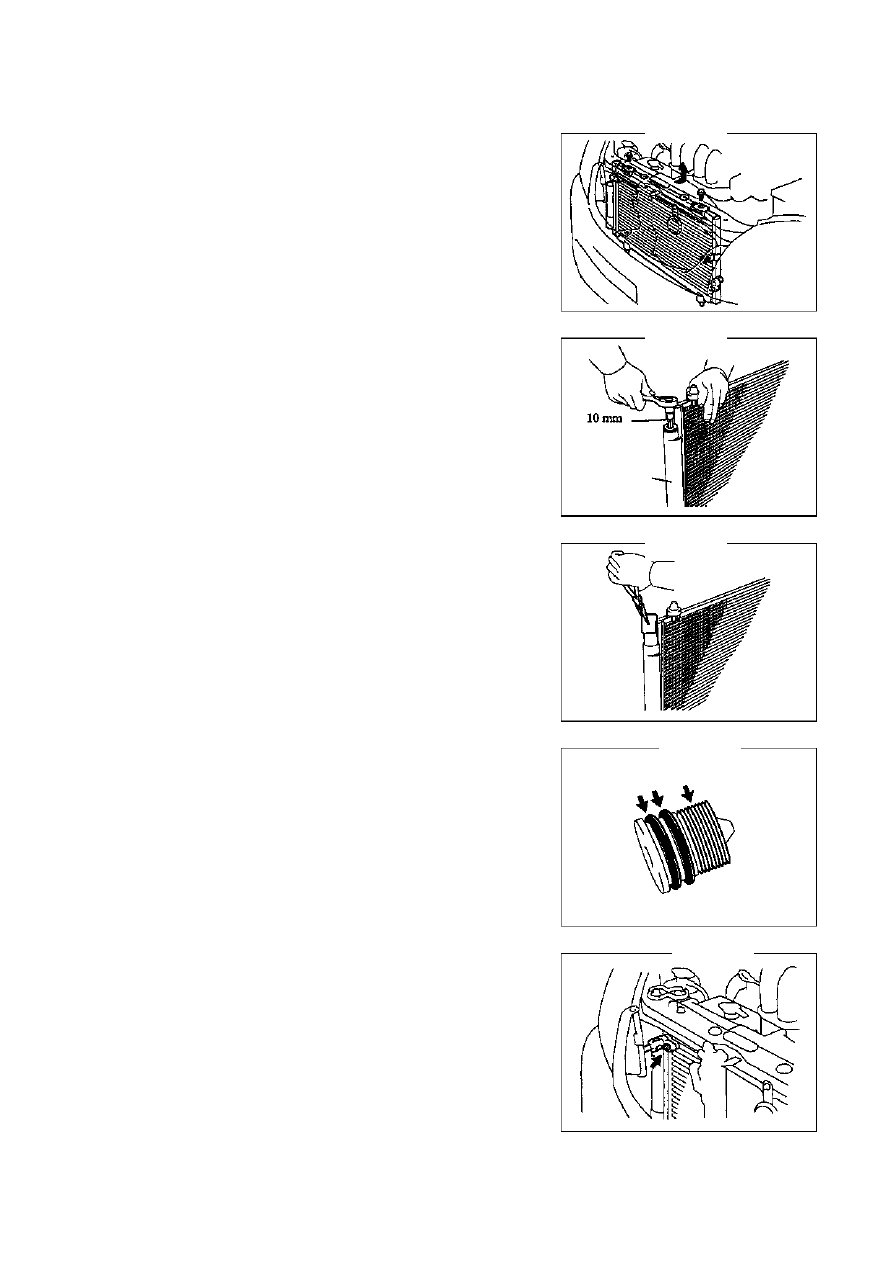

Рис.662.

Рис 663.

Рис.664.

Рис.665.

Рис.666.
