Кондиционер--Центральный нагреватель кондиционера





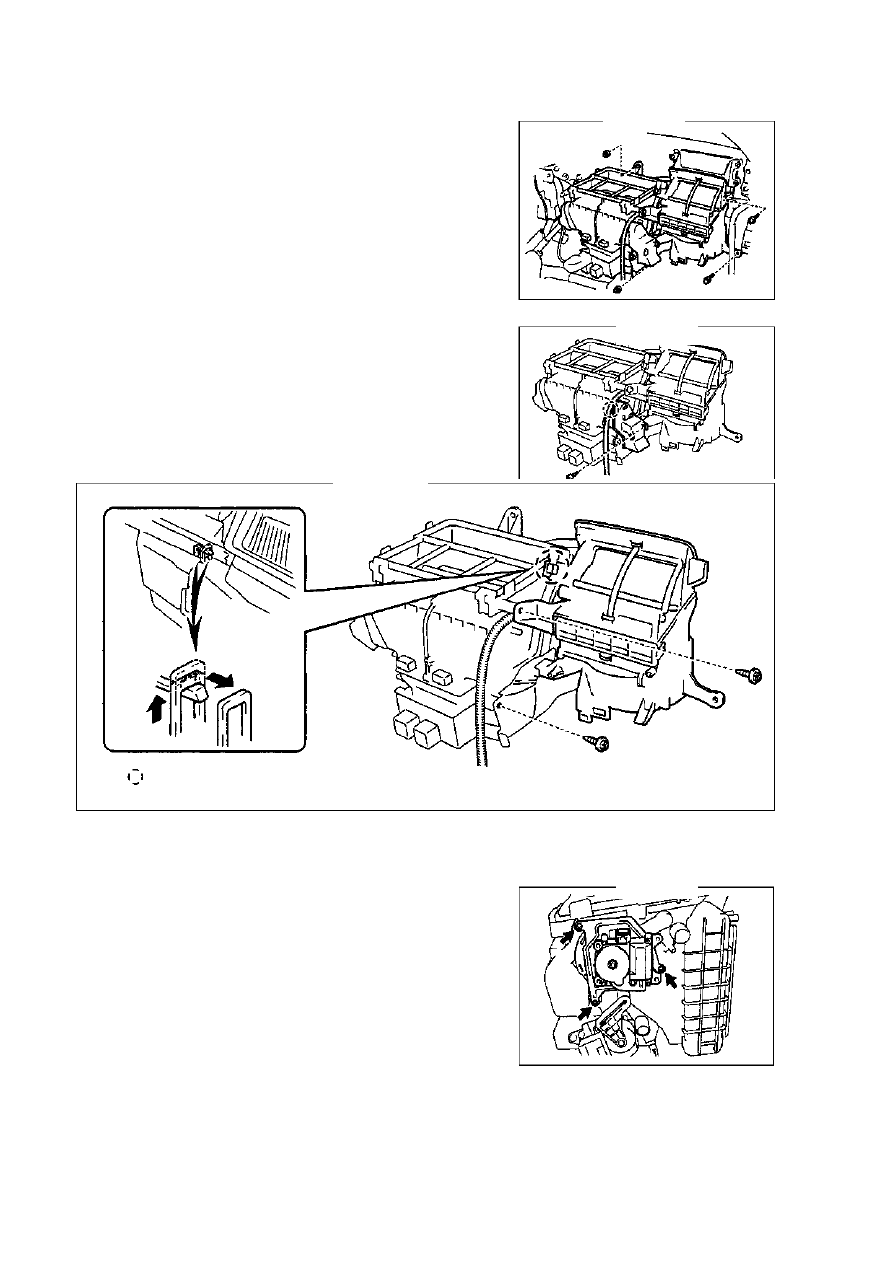

45. Снимите центральный нагреватель кондиционера.

(a) Снимите винт и вытащите направляющую трубку
воздуха (рис.639).
(b) Снимите два винта (рис.640).
(c) Снимите зажим и центральный нагреватель

кондиционера (рис.640).



46. Снимите сервомотор модульной заслонки

(автоматический кондиционер).



Снимите три винта и сервомотор модульной заслонки
(рис.641)

.





Fixing claw



зажим



Рис.638.

Рис.639.

Рис.640.

Рис.641.



227

Кондиционер--Центральный нагреватель кондиционера



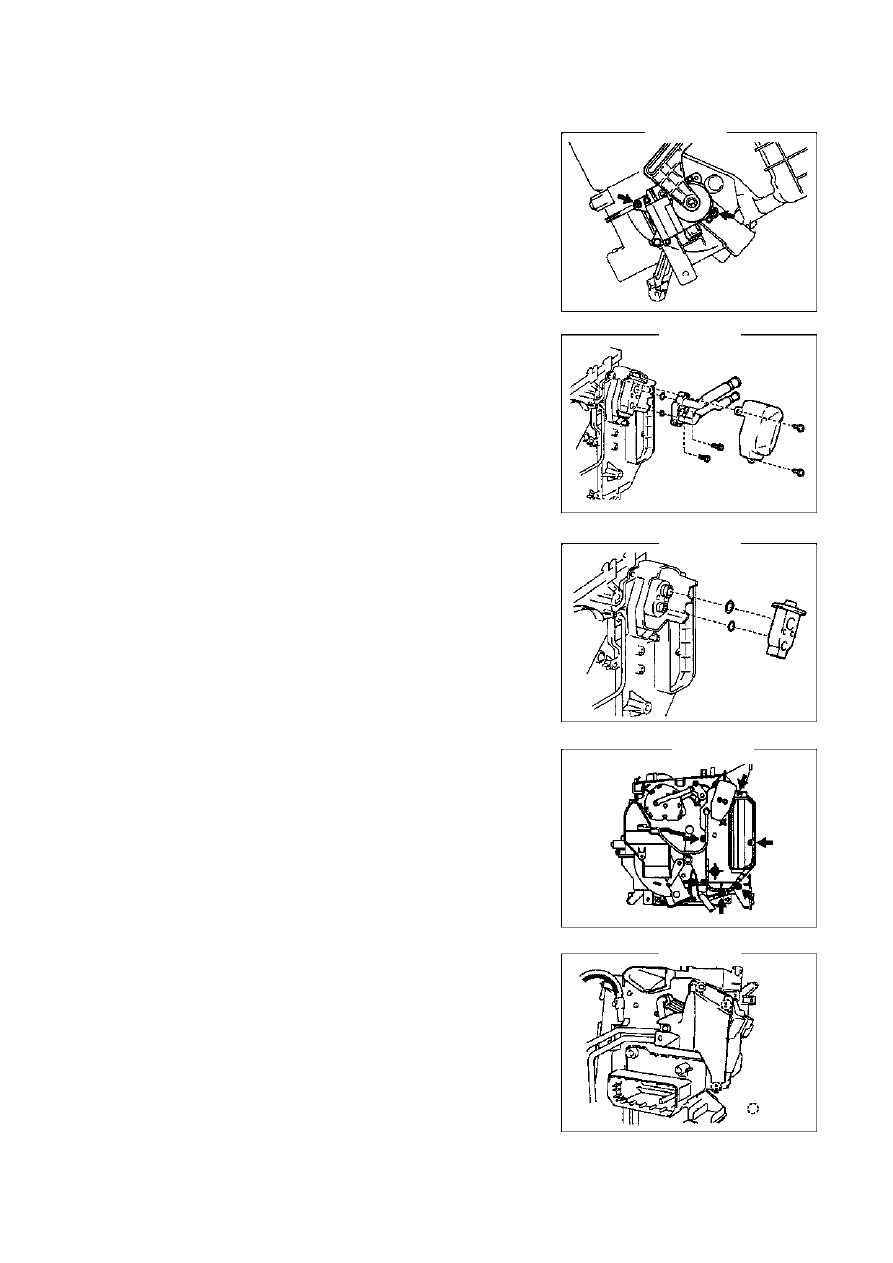

47. Снимите сервомотор заслонки смешивания воздуха

(автоматический кондиционер).

Снимите два винта и сервомотор заслонки воздуха
(рис.642).

48.  Снимите трубки кондиционера (рис.643).

(a) Снимите два винта  и удлинительную крышку.
(b) Используйте ключ (5.0

 мм

) для снятия 2

планетарных винтов и трубок кондиционера.

(c) Снимите 2 кольца с трубок кондиционера.

49.  Снимите расширительный клапан (рис.644).

(a) Снимите расширительный клапан группы
кондиционера.
(b) Снимите два кольца с трубок кондиционера.

50. Снимите термочувствительное сопротивление No.1.

(рис.644).

51. Снимите испаритель (рис.645).

(a) Снимите шесть винтов и детали группы
кондиционера.
(b) Вытащите испаритель.

52. Снимите центральный нагреватель (рис.646).

Отсоедините зажим и защитную крышку нагревательной
трубки воды и вытащите центральный нагреватель.



зажим

Рис.642.

Рис.643.

Рис.644.

Рис.645.

Рис.646.



228

Кондиционер--Центральный нагреватель кондиционера



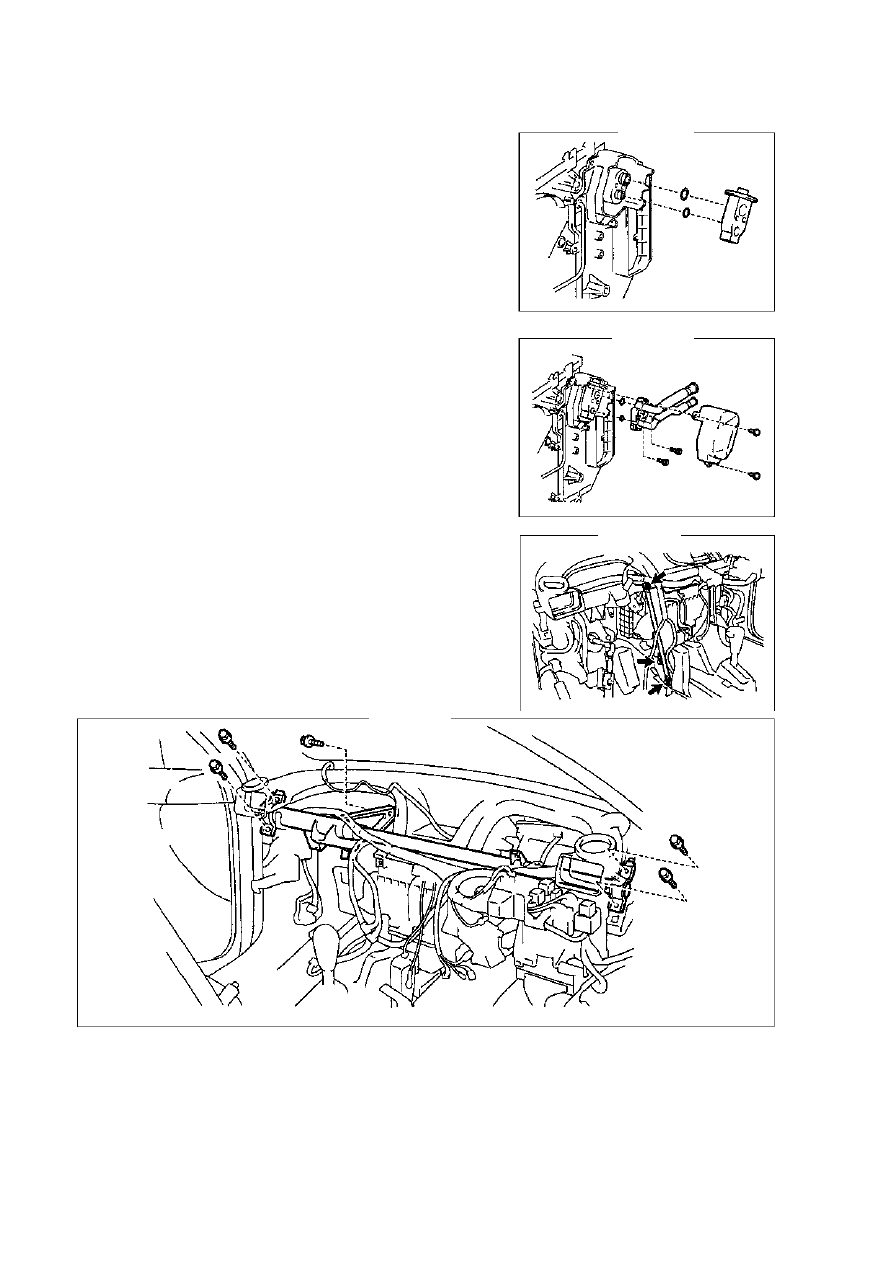

53. Установите расширительный клапан (рис.647).

(a) Нанесите масло хладагента на два кольца и

установите расширительный клапан.
Масло хладагента: ND-OIL No. 8 или другое
подобное.

(b) Установите расширительный клапан на испаритель.

54. Установите трубопровод кондиционера (рис.648).

(a) Нанесите масло хладагента на два кольца и

установите трубки кондиционера.
Масло хладагента: ND-OIL No. 8 или другое
подобное.

(b) Используйте ключ (5.0mm) для установки 2

планетарных винтов и трубок кондиционера.

Момент затяжки: 3.5 Нм

(c) Установите два винта и удлинительную крышку

(рис.649).

55. Установите раму

Установите балку жесткости и 5 болтов (рис.650).







56. Установите нижнюю установочную скобу рамы.

Установите нижнюю скобу рамы, резьбовую крышку и
болт.



Рис.647

Рис.648.

Рис.649.

Рис.650.



229

Кондиционер--Центральный нагреватель кондиционера



57. Установите кабель управления заслонки

смешивания воздуха (ручной кондиционер).



(a) Подключите  кабель  управления  заслонки  к  блоку

управления кондиционера.

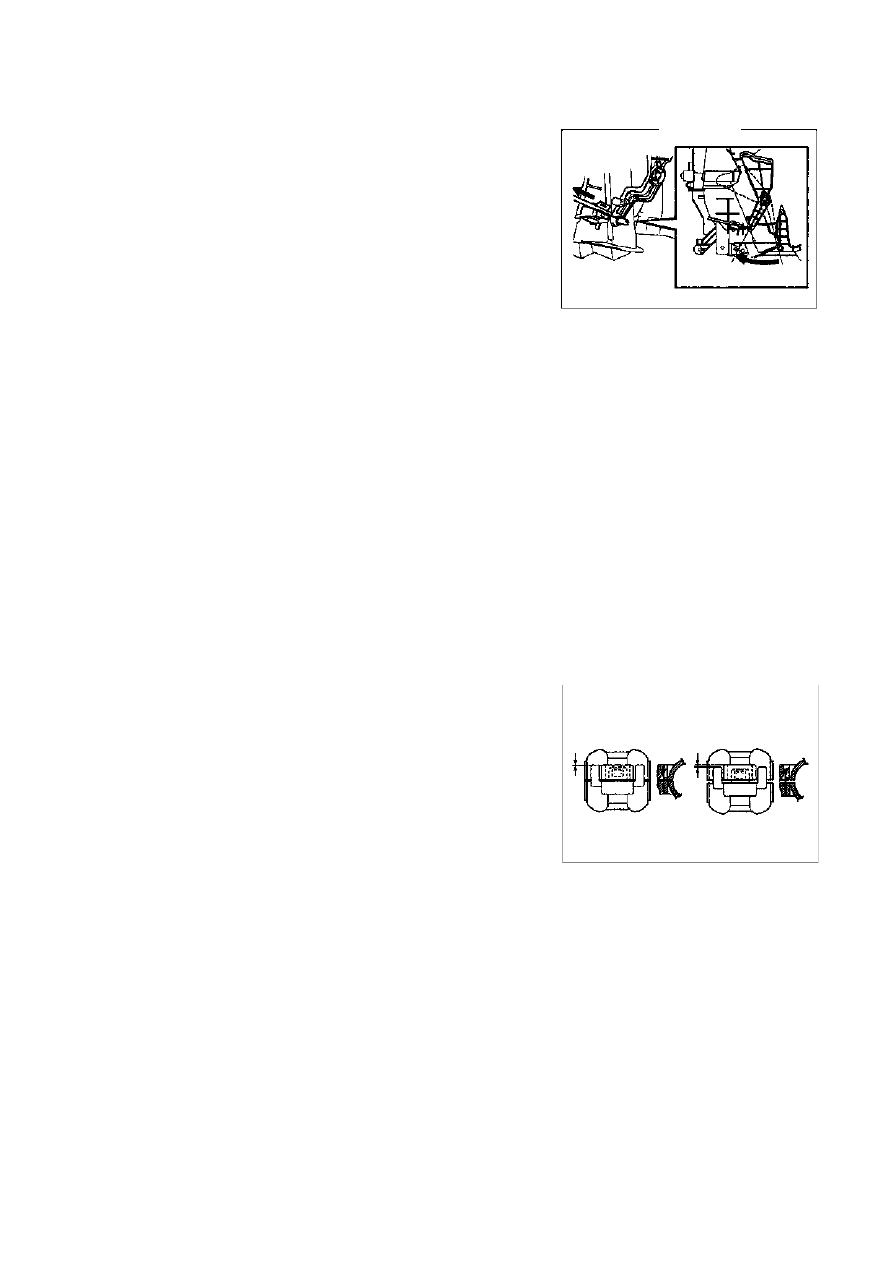

(b) Установите рычаг в положение “MAX>COOL”(рис.651).
(c) Установите внутренний трос к рычагу.
(d) Слегка  нажмите  зажим  троса  по  направлению  стрелки

на рисунке слева и установите внешний трос к зажиму.
Совет: Проверьте работу рычага, тишину работу и отсутствие возврата в положения

“MAX.COOL” и “MAX.HOT”.

(e) Снимите кабель управления заслонки смешивания воздуха с блока управления
кондиционера.

58. Установите верхнюю панель.

59. Установите блок управления кондиционера.

60. Установите спиральный кабель.

61. Установите рулевое колесо.

62. Проверьте правильность положения рулевого колеса.

63. Проверьте кнопку клаксона.

64. Установите кнопку клаксона.

65. Проверьте лампу SRS.

66. Установите трубку низкого давления хладагента

No.1.(рис.652).

(a) Нанесите масло хладагента на новое кольцо и установите

его на трубку.

(b) Установите трубку No.1 и зажим.

Совет: После установки, проверьте крепление

зажима трубки.

67. Установите трубку жидкого хладагента A.

(a) Нанесите масло хладагента на новое кольцо и установите его на трубку.
(b) Установите трубку A и зажим.

Совет: После установки, проверьте крепление зажима трубки.

68. Залейте воду охлаждения.

69. Прогрейте двигатель.

70. Проверьте утечки воды охлаждения.

71. Залейте хладагент, количество: 660 ± 10г.

72. Проверьте утечки хладагента.

MAX.

COOL  MAX. HOT

Соединение



Зазор  Неверно

Рис.651.

Рис.652.
