218

Кондиционер--Трубопровод хладагента



Трубопровод хладагента

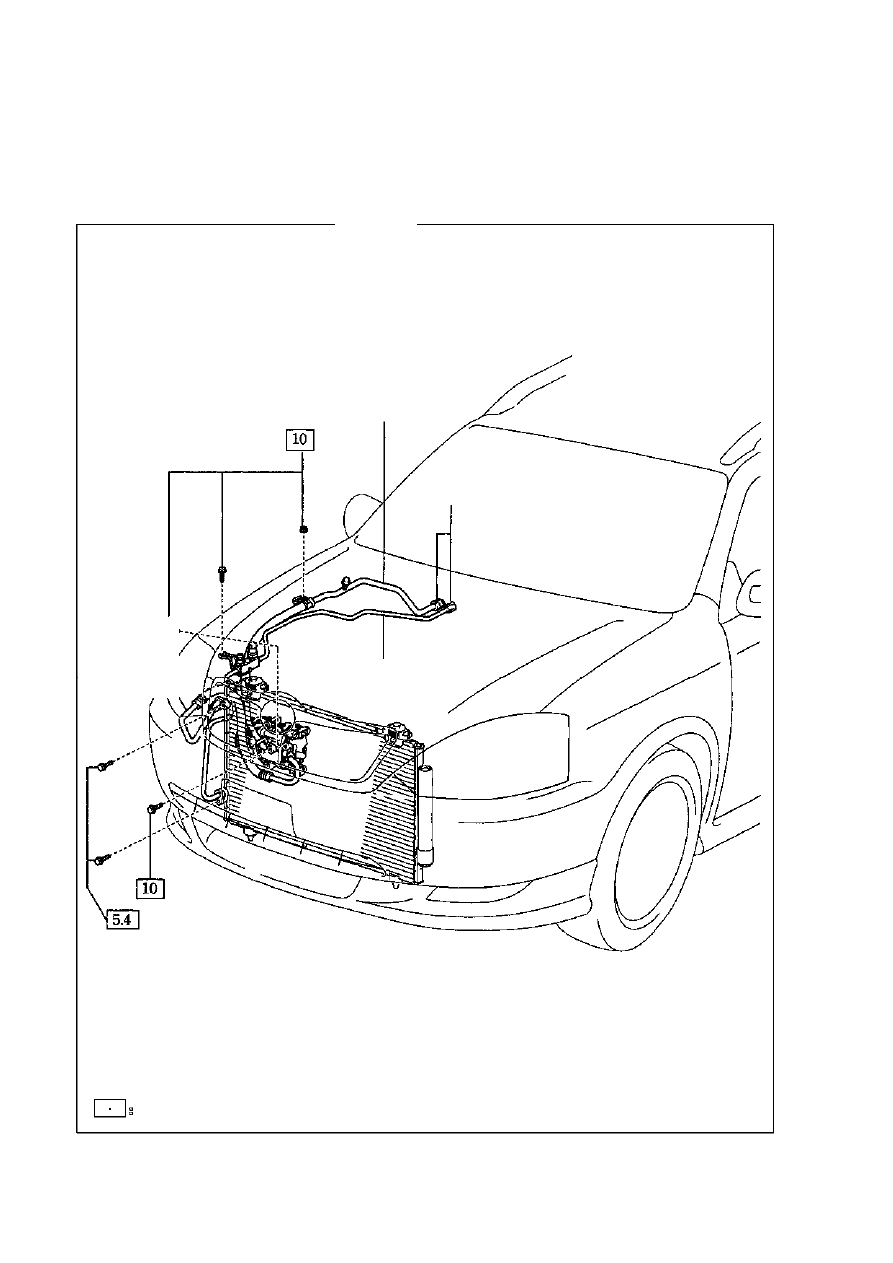

Детали(рис.612).







Хладагент – шланг
низкого давления



Гайки шлангов

Хладагент –
шланг
высокого
давления



Трубка жидкого хладагента

Регулируемый момент

Рис.612.



219

Кондиционер--Управление, панель управления кондиционером (AUTO A/C)



Управление, панель управления
кондиционером  (AUTO A/C)



Ремонт



1.  Снимите центральную облицовку.

2.  Снимите декоративную панель. [68000076]

3.  Снимите центральный ящик.

4.  Снимите панель управления кондиционера. [67000148]

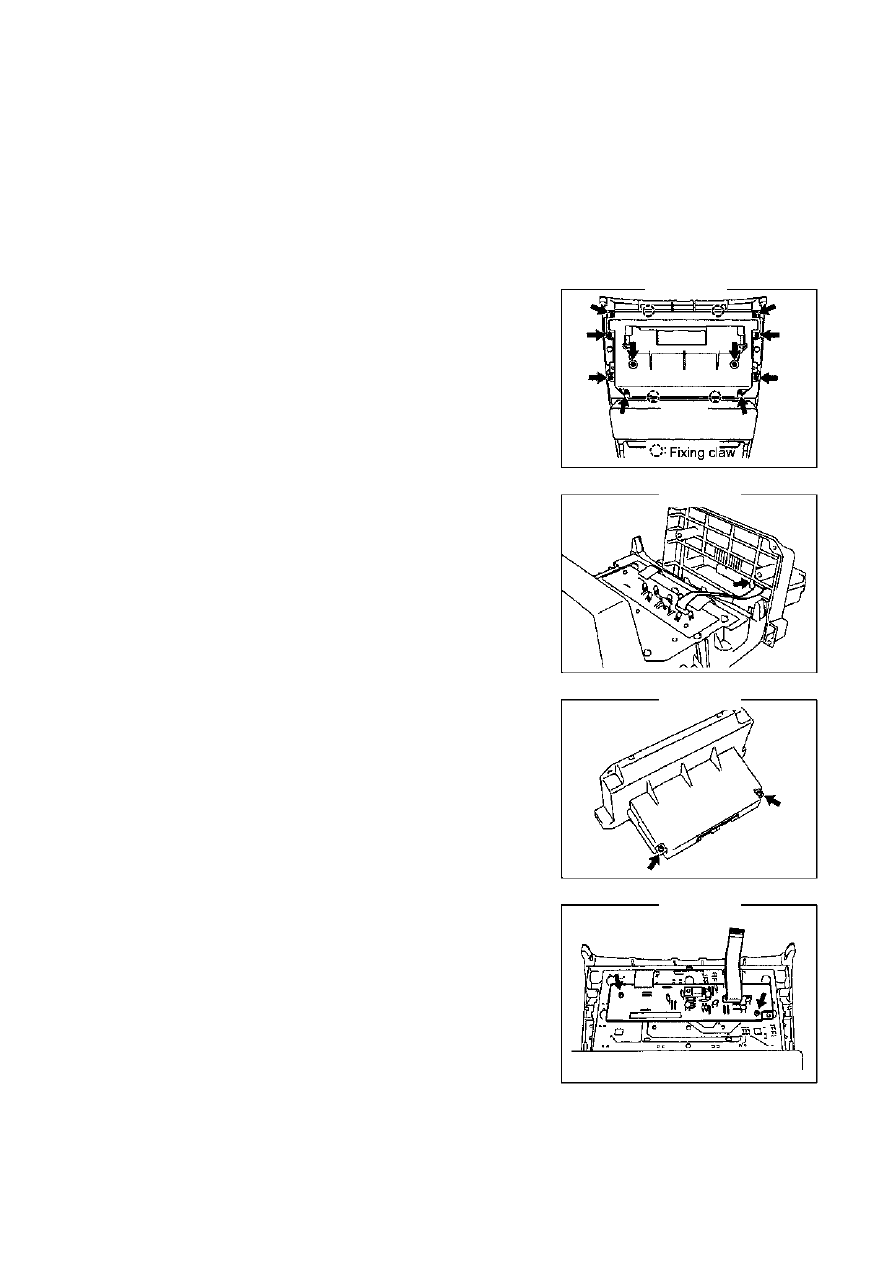

5.  Снимите панель управления кондиционера(рис.613).

(a) Снимите 10 винтов.
(b) Снимите 4 зажима и панель управления кондиционера.

6.  Снимите блок управления кондиционера.

Отключите плоский соединительный провод и блок
управления кондиционера.

7.  Снимите плату модуля управления кондиционера

(рис.614).

(a) Снимите два винта.
(b) Снимите плату из блока управления кондиционера.

8.  Снимите провода панели управления кондиционера.

(a) Снимите 2 винта (рис.615).
(b) Снимите провода панели управления кондиционера

(рис.616)..

9.  Снимите блок управления кондиционера.

10. Снимите переключатель кондиционера.

11. Снимите кнопку управления.

12. Снимите кнопку температуры NO.2

2
2
3



Рис.613.

Рис.614.

Рис.615.

Рис.616.



220

Кондиционер--Вентилятор



Вентилятор

Ремонт



1.  Снимите облицовку подножки левой/правой
передней двери.

2.  Снимите переднюю нижнюю внутреннюю

облицовку справа/слева.

3.  Снимите ящик справа панели.

4.  Снимите блок управления двигателем.



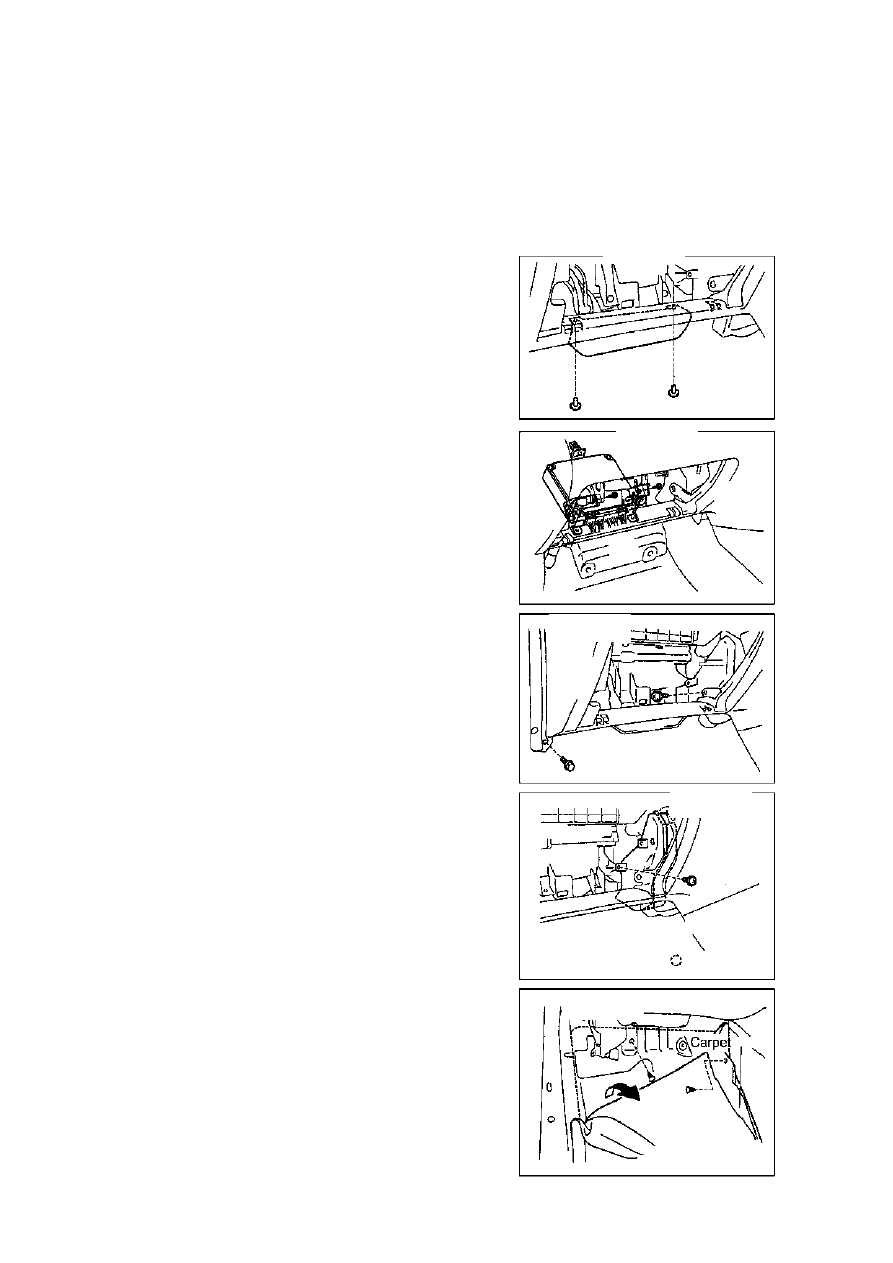

(a) Снимите два зажима и крышку блока управления
(рис.617).

(b) Снимите два винта и отключите блок управления
(рис.618).

5. Снимите панель.

(a) Снимите болты и винты панели (рис.619).

(b) Снимите винты воздуховода (рис.620).

6. Снимите вентилятор).

(a) Снимите зажим и отогните коврик (рис.621).
(b) Снимите зажим и отключите разъем (рис.622).



Зажим



Рис.617.

Рис.618.

Рис.619.

Рис.620.

Рис.621.



221

Кондиционер--Вентилятор



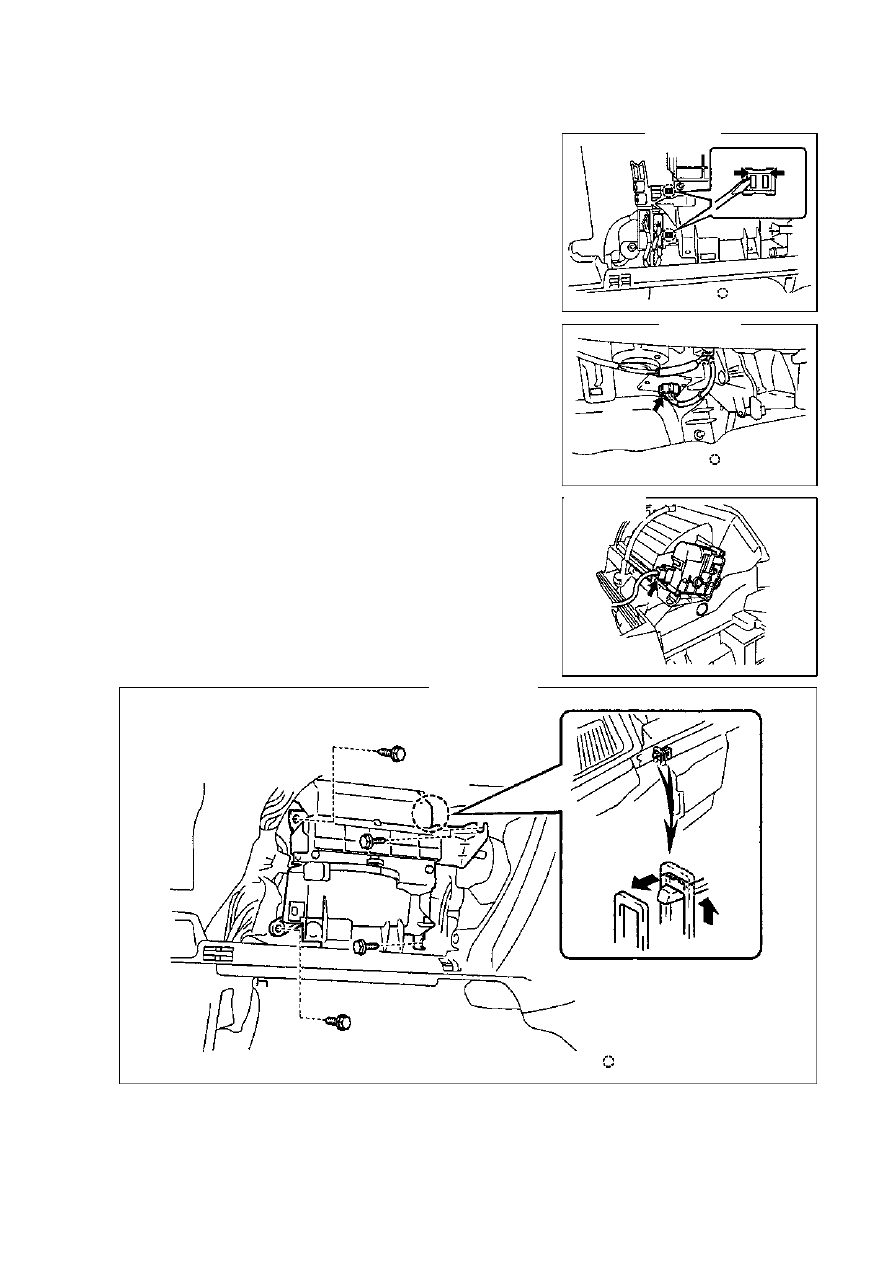

(c) Отключите разъем и зажим (рис.623).

(d) Снимите сервопривод заслонки воздуха (рис.624).

(e) Снимите три винта и болта (рис.625).
(f)  Снимите зажим и двигатель вентилятора (рис.625).
(g) Снимите вентилятор (рис.625).





Блокировка

Зажим

Зажим

Зажим



Рис.622

Рис.623.

Рис.624.

Рис.625.
