Freightliner FLA/FLB/FLC/FLD/FLL. Manual - part 40

54–02 Speedometer/

Tachometer Cable
Lubricating

Remove the cable from the housing.

Wash the cable in solvent and wipe it dry. Examine it
for breaks, kinks, or frayed ends. Rub a thin layer of
Lubriplate on the lower two-thirds of the cable; leave
the upper one-third free of grease. Install the cable.

02/16/96

f830679

1

2

1.

Glove Box Liner

2.

Electrical Panel

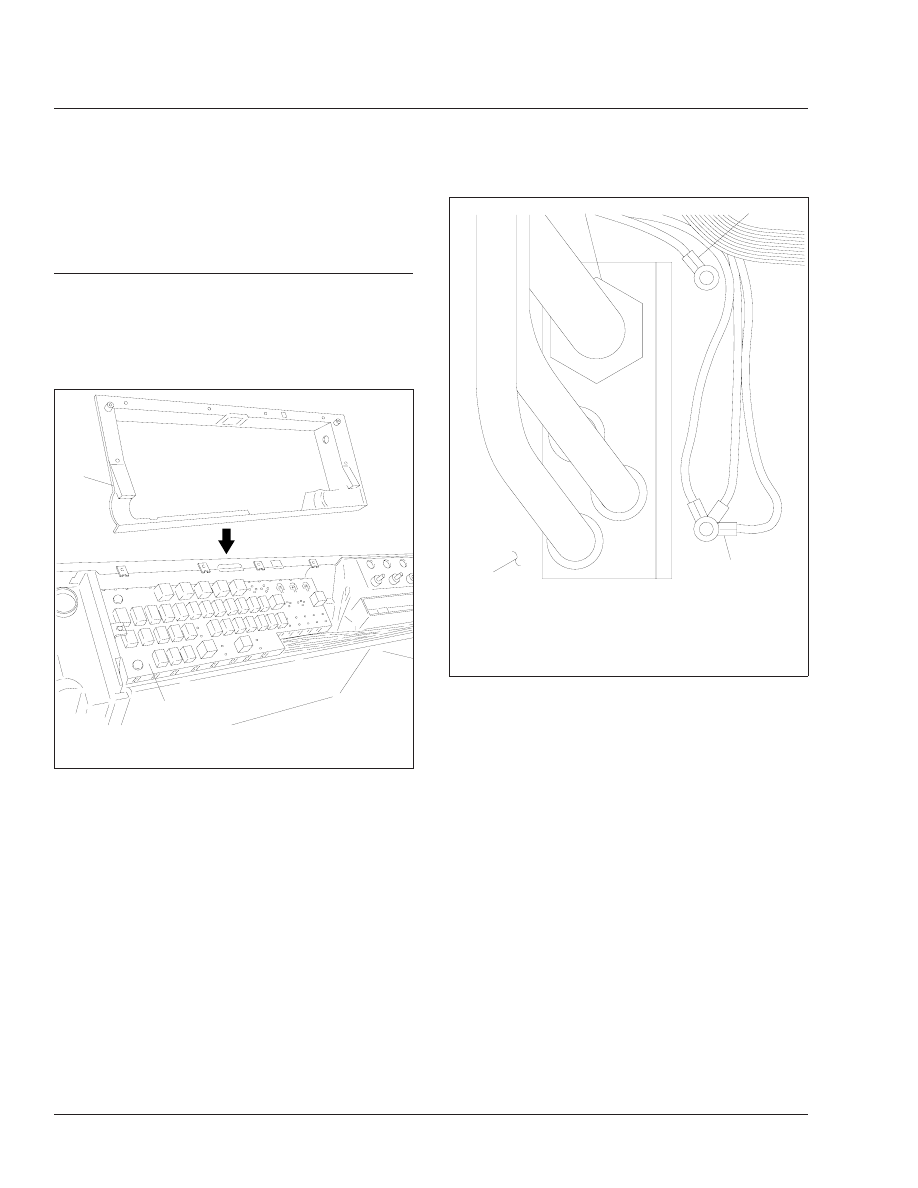

Fig. 8, FLC (RH DR) Electrical Panel Location

08/18/97

f541743

1

2

3

4

1.

Main Cab Harness Interface Connector

2.

Main Cab-Ground Stud (black)

3.

Main Cab-Power Stud (red)

4.

Left-Hand Side of Firewall (inside cab)

Fig. 9, FLC (RH DR) Main Cab Harness Connectors

Electrical, Instruments, and Controls

54

Heavy-Duty Trucks Maintenance Manual, April 1998

54/4

08/27/93

f600675

1

2

3

10

9

4

5

6

7

8

1.

Velcro

2.

Quarter-Turn Fastener

3.

Tunnel Left-Hand
Cover

4.

Upper Screw

5.

Right-Hand Cab Deck

6.

Lower Screws

7.

Tunnel Right-Hand
Cover

8.

Combo Cover

9.

Glove Box

10. Manifest Box

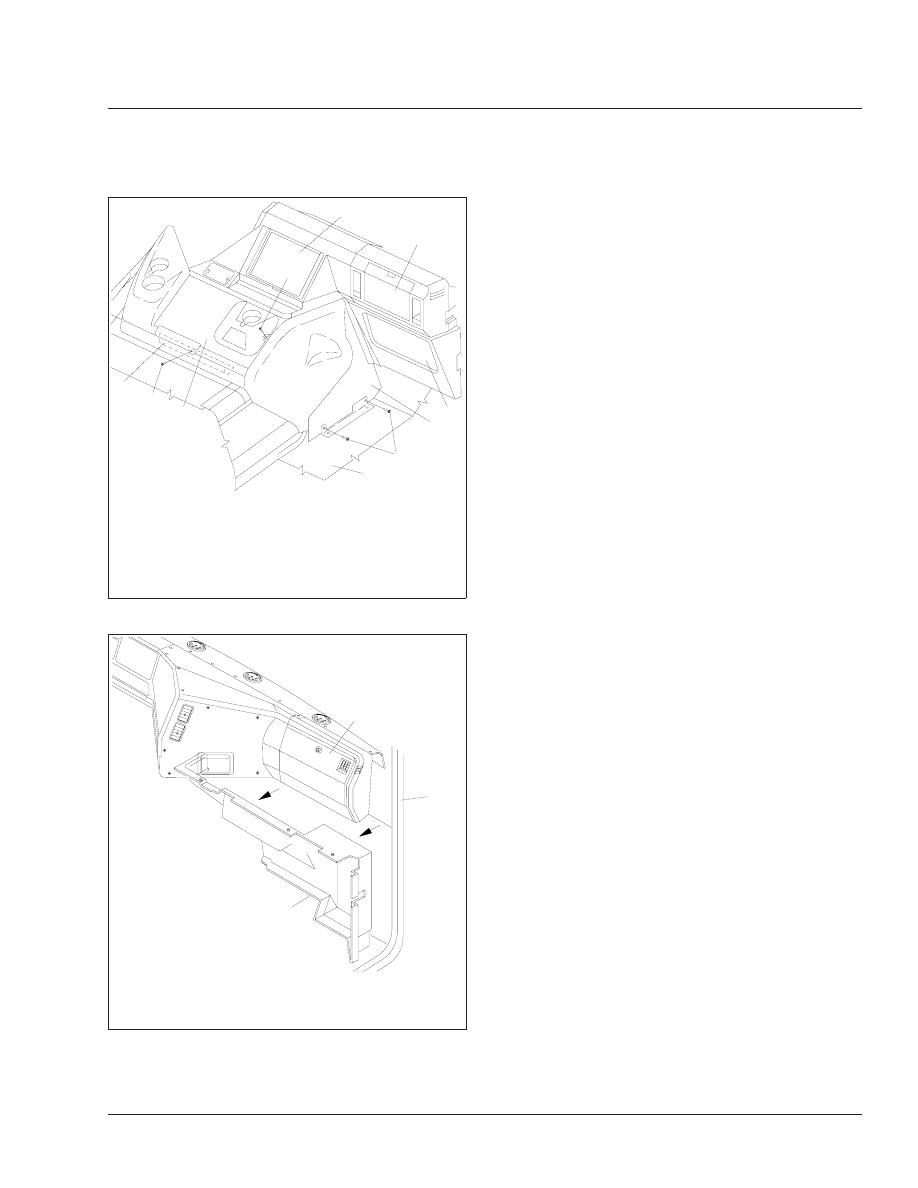

Fig. 10, FLB Dash and Tunnel Covers

08/27/93

f830172a

2

3

1

1.

Right-Hand Under-Dash Cover

2.

Glove Box

3.

Passenger Door-Opening Frame

Fig. 11, FLC (LH DR) Right-Hand Dash Covers

Electrical, Instruments, and Controls

54

Heavy-Duty Trucks Maintenance Manual, April 1998

54/5

03/05/96

3

3

3

3

2

2

1

6

6

6

6

6

6

4

5

8

8

8

8

7

f541188

1.

Dashboard End-Cap

2.

Trimcap

3.

Dashboard End-Cap Screw

4.

Glove Box Door

5.

Glove Box Liner

6.

Glove Box Liner Screw

7.

Heater Control Panel

8.

Heater Control Panel Screw

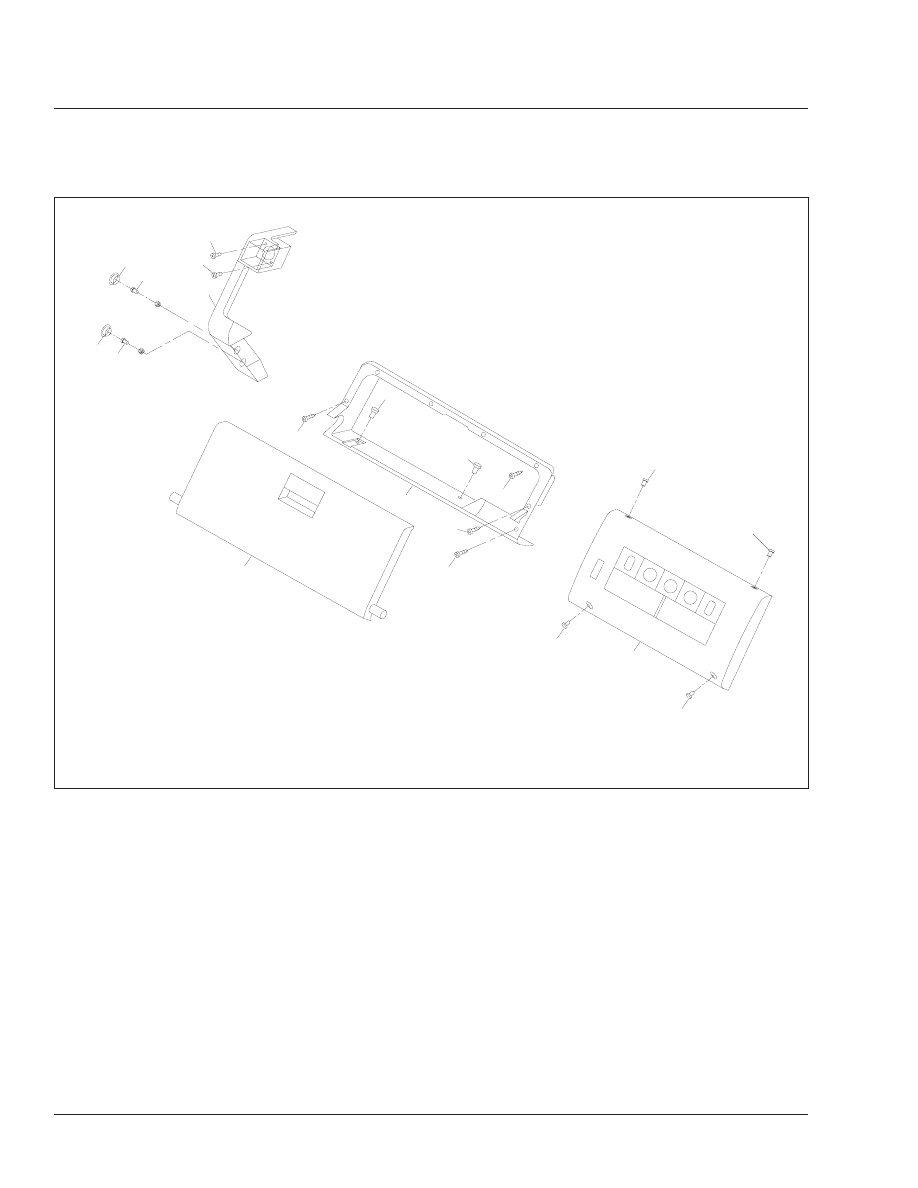

Fig. 12, FLC (RH DR) Left-Hand Dash Covers

Electrical, Instruments, and Controls

54

Heavy-Duty Trucks Maintenance Manual, April 1998

54/6

12/03/97

1

2

3

f541830

1.

Power Stud

2.

40-Way Connector

3.

Ground Stud

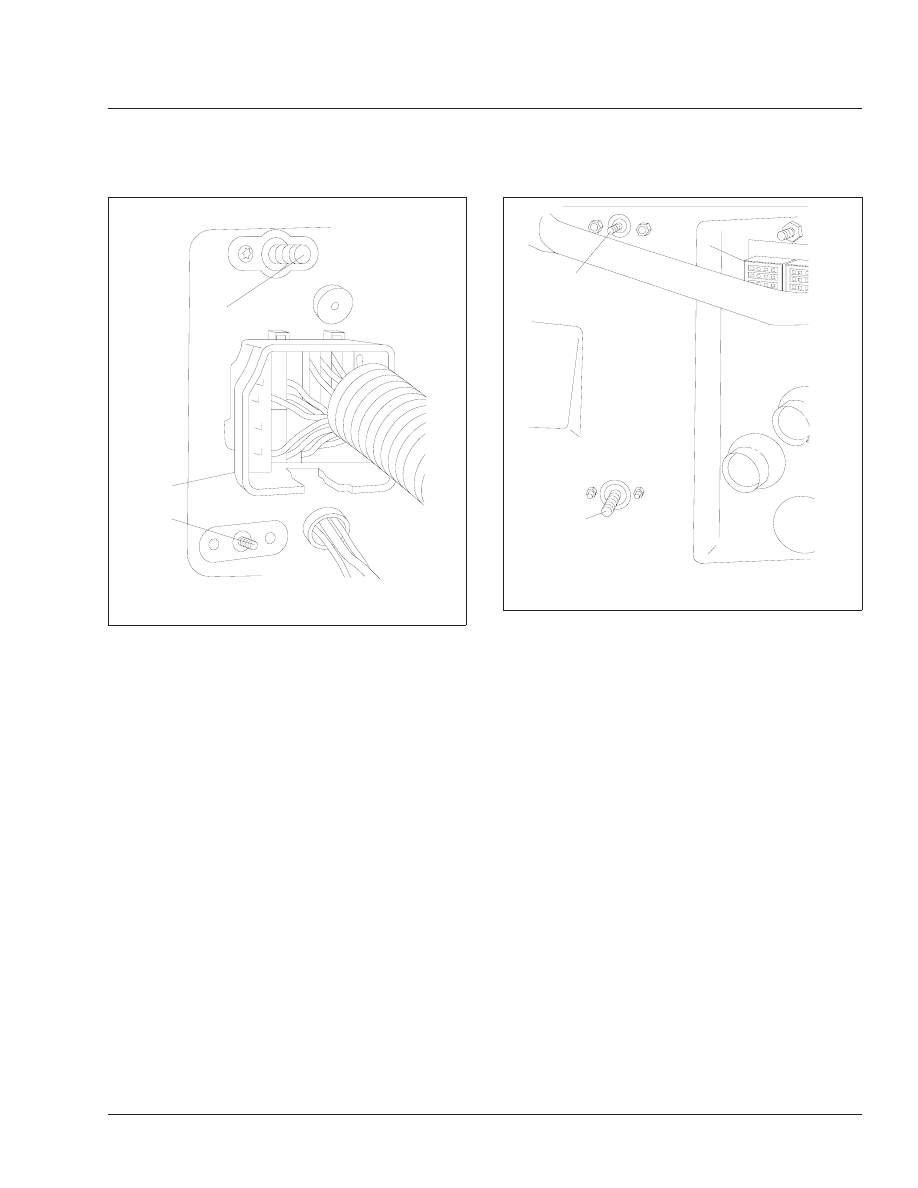

Fig. 13, FLC (LH DR) 40-Way Connector

11/26/97

f541818

1

2

3

1.

Ground Stud

2.

40-Way Connector

3.

Power Stud

Fig. 14, FLC (RH DR) 40-Way Connector

Electrical, Instruments, and Controls

54

Heavy-Duty Trucks Maintenance Manual, April 1998

54/7
