417-01-140

Наружное освещение 417-01-140



ОБЩИЕ ПРОЦЕДУРЫ



Закрывание участков фар



Все автомобили
ПРИМЕЧАНИЕ: В конце выполнения этой
операции  сделайте фотокопию шаблонов.
ПРИМЕЧАНИЕ: Шаблоны для автомобилей с
правосторонним и левосторонним  управлением и
для правой/левой фары  отличаются
 1.  Выберите правильные шаблоны для

соответствующих фар и вырежьте их.

 2.  Вырежьте заштрихованные участки.

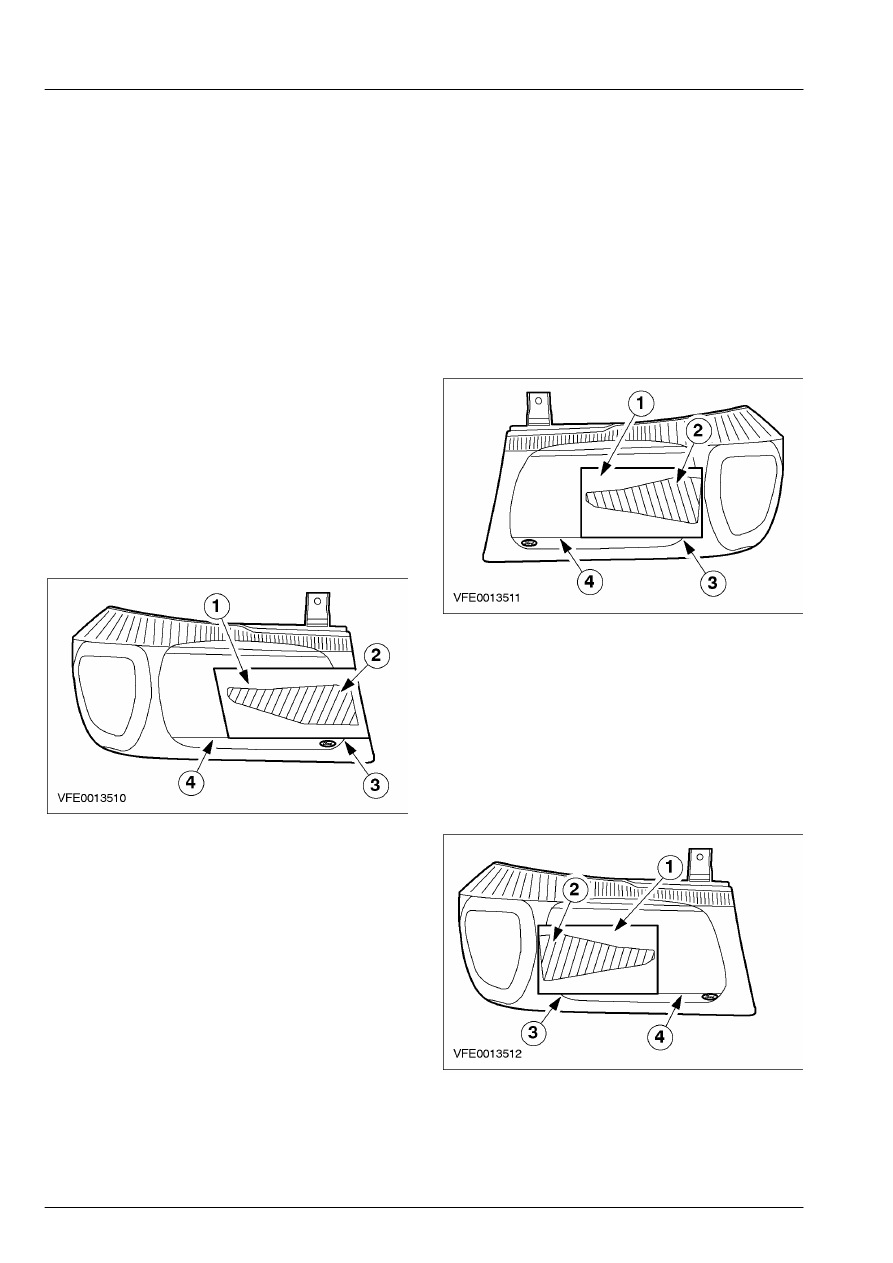

Автомобили с левосторонним  управлением
3. ПРИМЕЧАНИЕ: Только правая фара.
    Установите шаблон на рассеиватель фары  и

совместите как показано.

       1. Шаблон
       2. Затемненный участок
       3. Точка совмещения
       4. Линия совмещения







4. ПРИМЕЧАНИЕ: Только левая фара.
    Установите шаблон на рассеиватель фары  и

совместите как показано.

       1. Шаблон
       2. Затемненный участок
       3. Точка совмещения
       4. Линия совмещения







Автомобили с правосторонним  управлением
5. ПРИМЕЧАНИЕ: Только правая фара.
    Установите шаблон на рассеиватель фары  и

совместите как показано.

       1. Шаблон
       2. Затемненный участок
       3. Точка совмещения
       4. Линия совмещения







417-01-141

Наружное освещение 417-01-141



ОБЩИЕ ПРОЦЕДУРЫ (ПОДОЛЖЕНИЕ)

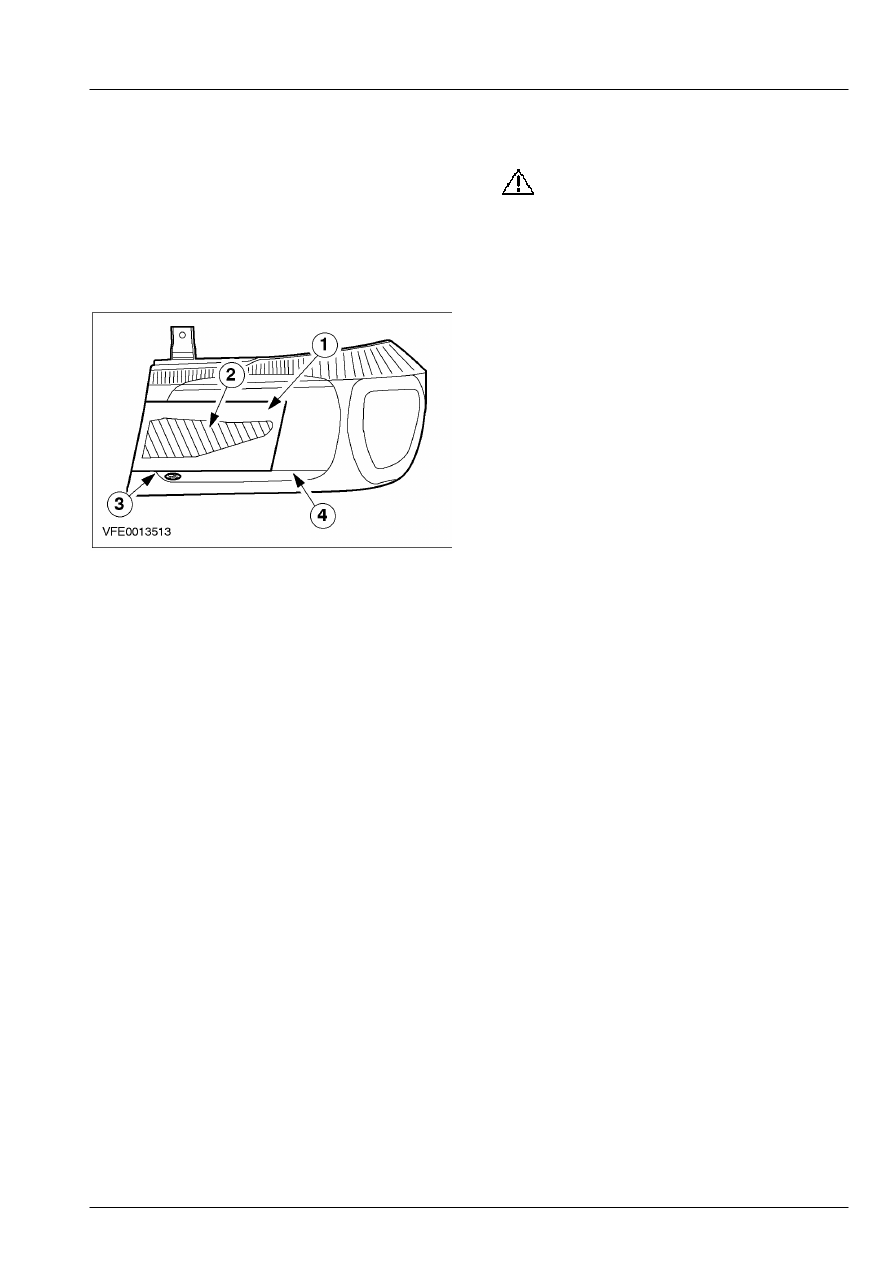

6. ПРИМЕЧАНИЕ: Только левая фара.
    Установите шаблон на рассеиватель фары  и

совместите как показано.

       1. Шаблон
       2. Затемненный участок
       3. Точка совмещения
       4. Линия совмещения







Все автомобили

7.

ПРЕДОСТЕРЕЖЕНИЕ: Не царапайте

поверхность фары.

    Скопируйте контуры шаблона при помощи

подходящего маркера.

 8.  Снимите шаблон.
9. ПРИМЕЧАНИЕ: Проследите за тем, чтобы не

выходить за  контуры участка.

    Заклейте помеченный участок черной

прозрачной клейкой лентой.

 10.  Повторите операции 7-9 для другой  фары.

417-01-142

Наружное освещение 417-01-142



ОБЩИЕ ПРОЦЕДУРЫ

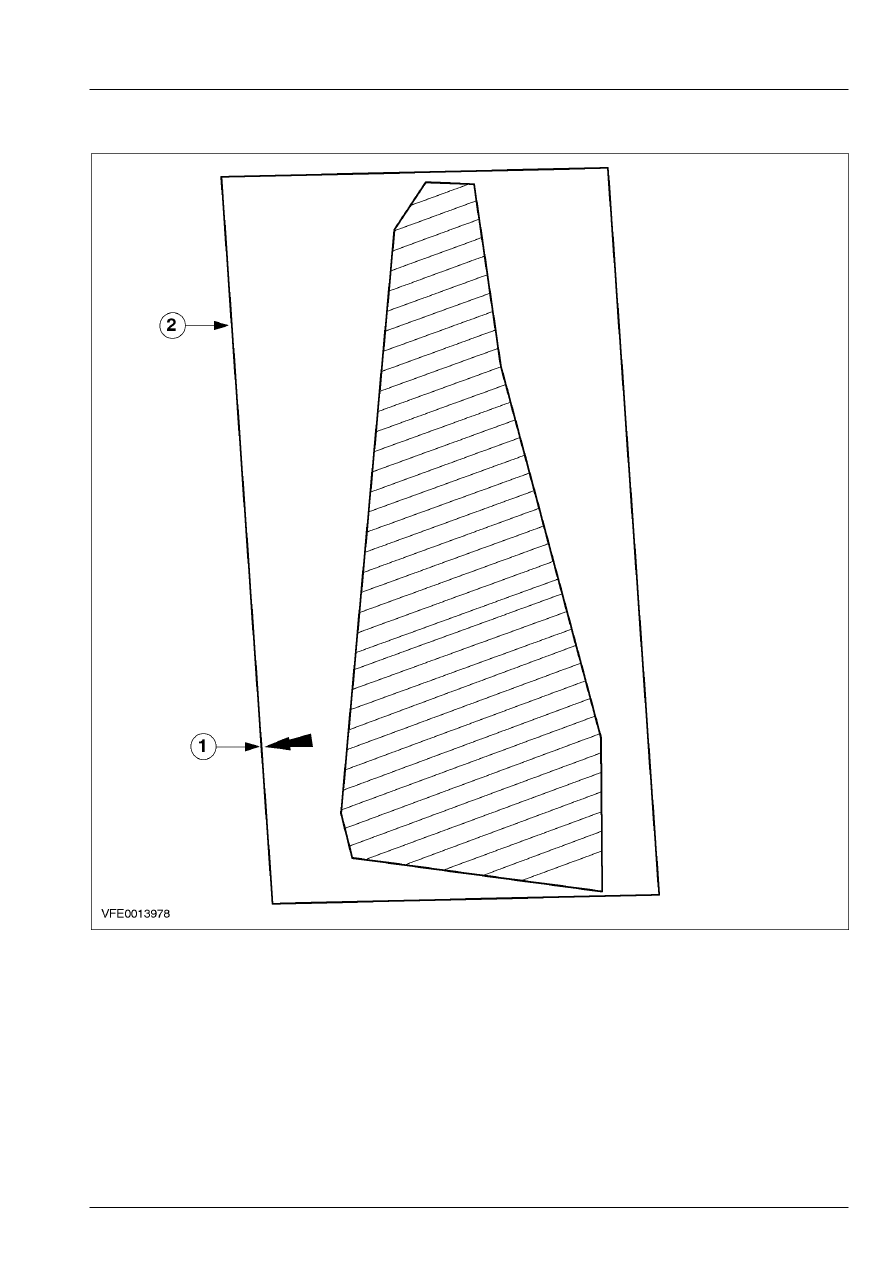

12.  Пояснения к шаблонам.

        •  Автомобиль с левосторонним  управлением,

правая фара.

       1. Точка совмещения
       2. Кромка совмещения

417-01-143

Наружное освещение 417-01-143



ОБЩИЕ ПРОЦЕДУРЫ

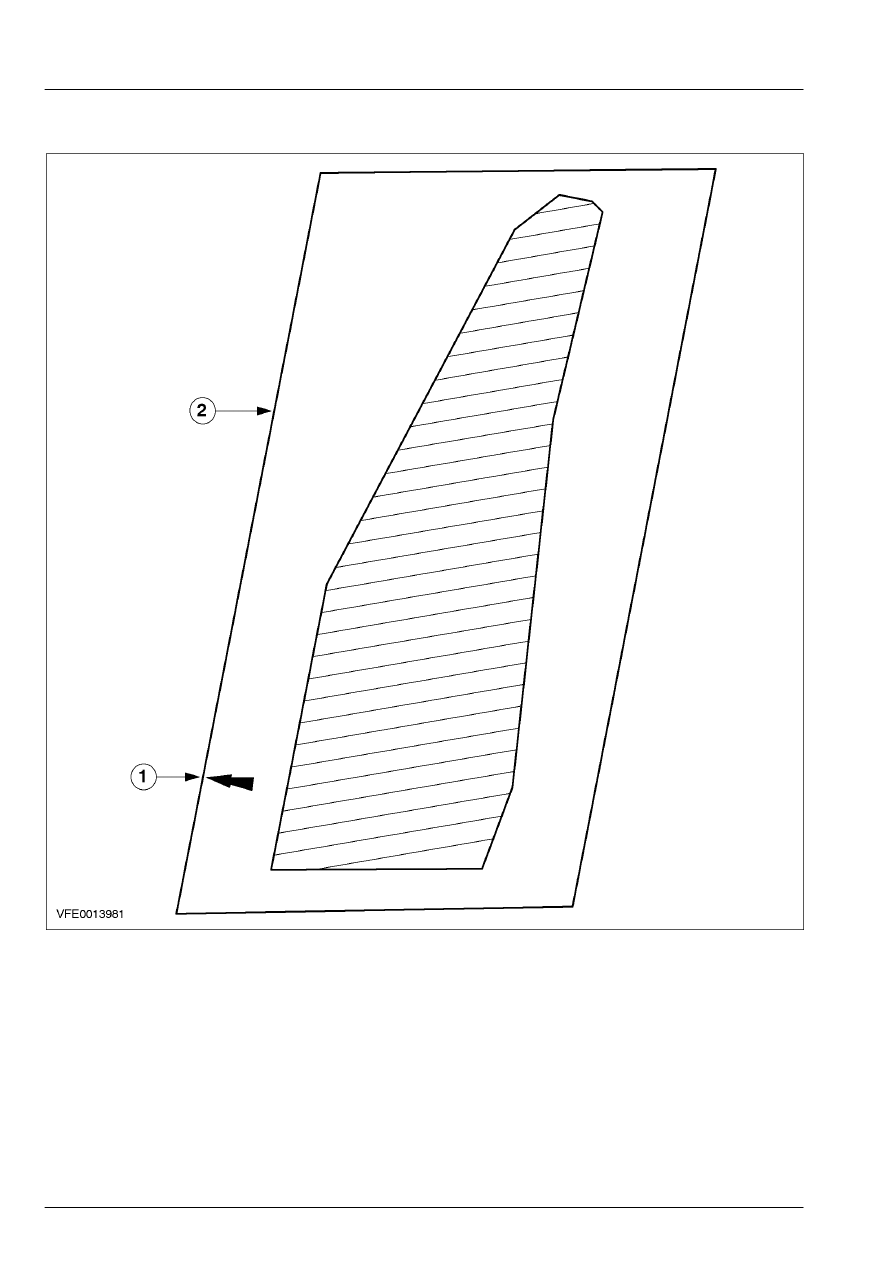

14.  Пояснения к шаблонам.

        •  Автомобиль с левосторонним  управлением,

левая фара.

       1. Точка совмещения
       2. Кромка совмещения
