417-01-136

Наружное освещение 417-01-136



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ВОССТАНОВИТЕ заземление
электрической цепи 31-LF7 (черной) при
помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-04-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ контрольное напряжение
электрических цепей 34-LE45 / 34-LE45
(автомобиль с  кузовом типа "шасси"), 34-
LE46 (все остальные)  при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



417-01-137

Наружное освещение 417-01-137



ОБЩИЕ ПРОЦЕДУРЫ



ОБЩИЕ ПРОЦЕДУРЫ

Регулировка фар (32 113 0)



Общее оборудование





Оборудование для регулировки  направления
света



Автомобили с динамической  подвеской
 1.  Отрегулируйте подвеску в соответствии  с

обычной высотой подъема кузова при
движении.  Обратитесь к литературе для
владельца.

Все автомобили
 2.  Установите автомобиль на ровную

горизонтальную поверхность.

 3.  Убедитесь в том, что давление в шинах

соответствует спецификации, и отсутствует
аномальная загрузка автомобиля.

 4.  Несколько раз задействуйте систему

коррекции наклона света фар, а затем
установите переключатель коррекции
наклона света фар в положение 0.

 5.  Включите ближний свет фар.
 6.  Установите измерительный экран

оборудования для регулировки направления
света в положение, соответствующее
правильной регулировке фар.

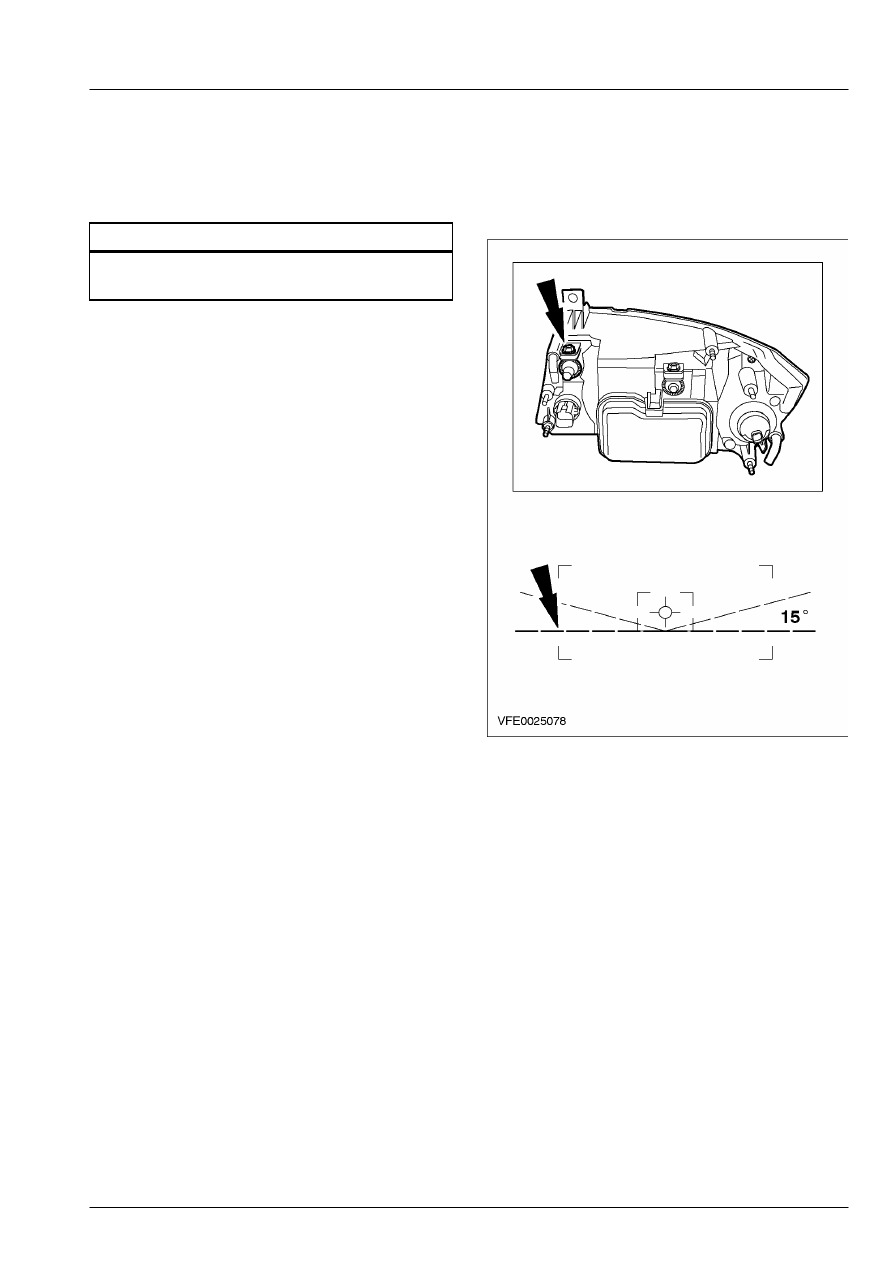

 7.  Отрегулируйте фары таким образом,  чтобы

граничная линия соприкасалась с
горизонтальной линией.







417-01-138

Наружное освещение 417-01-138



ОБЩИЕ ПРОЦЕДУРЫ (ПОДОЛЖЕНИЕ)

8. ПРИМЕЧАНИЕ: Часть рассеянного ближнего

света фар  может находиться выше линии 15
градусов.

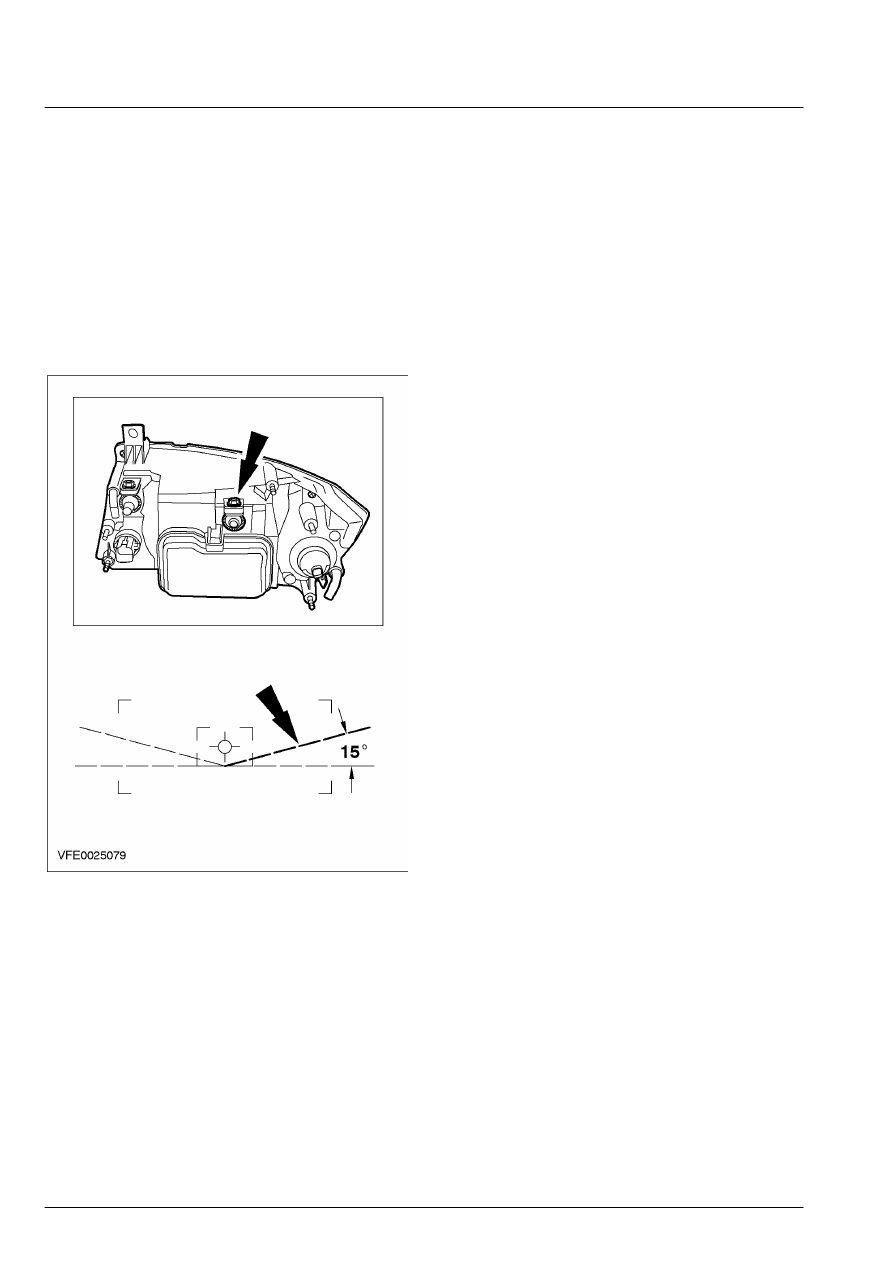

ПРИМЕЧАНИЕ: После регулировки
горизонтальной оси  может потребоваться
дополнительная  регулировка вертикальной оси.
    Отрегулируйте фары таким образом,  чтобы

линия подъема граничной линии лежала  на
пересечении горизонтальной линии и  линии
15 градусов (показан автомобиль с
левосторонним управлением).







417-01-139

Наружное освещение 417-01-139



ОБЩИЕ ПРОЦЕДУРЫ



Регулировка передних противотуманных фар



Общее оборудование





Оборудование для регулировки  направления
света



Автомобили с динамической  подвеской
 1.  Отрегулируйте подвеску в соответствии  с

обычной высотой подъема кузова при
движении.  Обратитесь к литературе для
владельца.

Все автомобили
 2.  Установите автомобиль на ровную

горизонтальную поверхность.

 3.  Убедитесь в том, что давление в шинах

соответствует спецификации, и отсутствует
аномальная загрузка автомобиля.

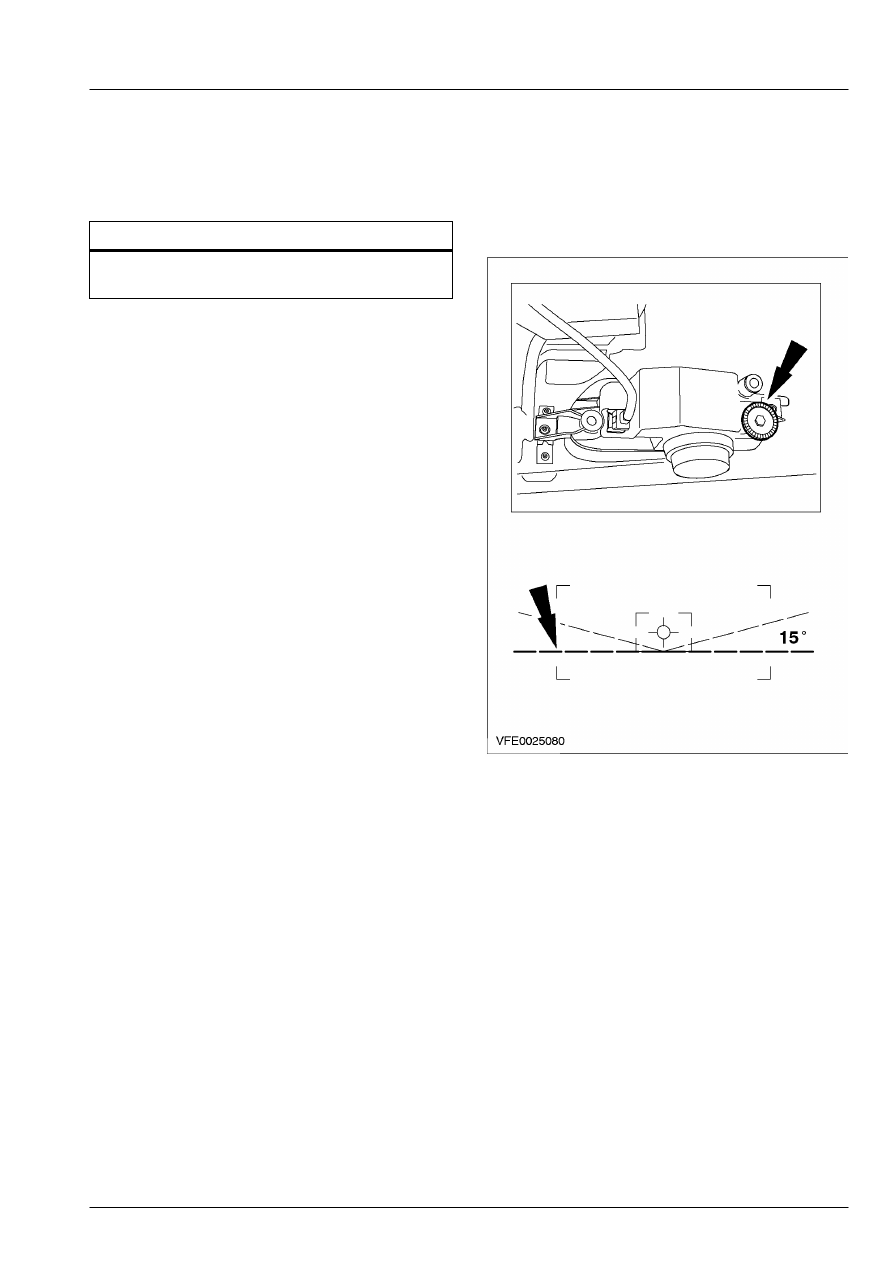

 4.  Включите передние противотуманные

фары.

 5.  Установите измерительный экран

оборудования для регулировки направления
света в положение, соответствующее
правильной настройке передних
противотуманных фар.

 6.  Отрегулируйте передние  противотуманные

фары таким образом, чтобы  граничная
линия соприкасалась с  горизонтальной
линией.
