417-01-128

Наружное освещение 417-01-128



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ





 2  Отсоедините Правый блок задних фонарей -

C417  (фургон) / C499 (автомобиль с кузовом
типа  "шасси").





 3  Ведите положение ON.







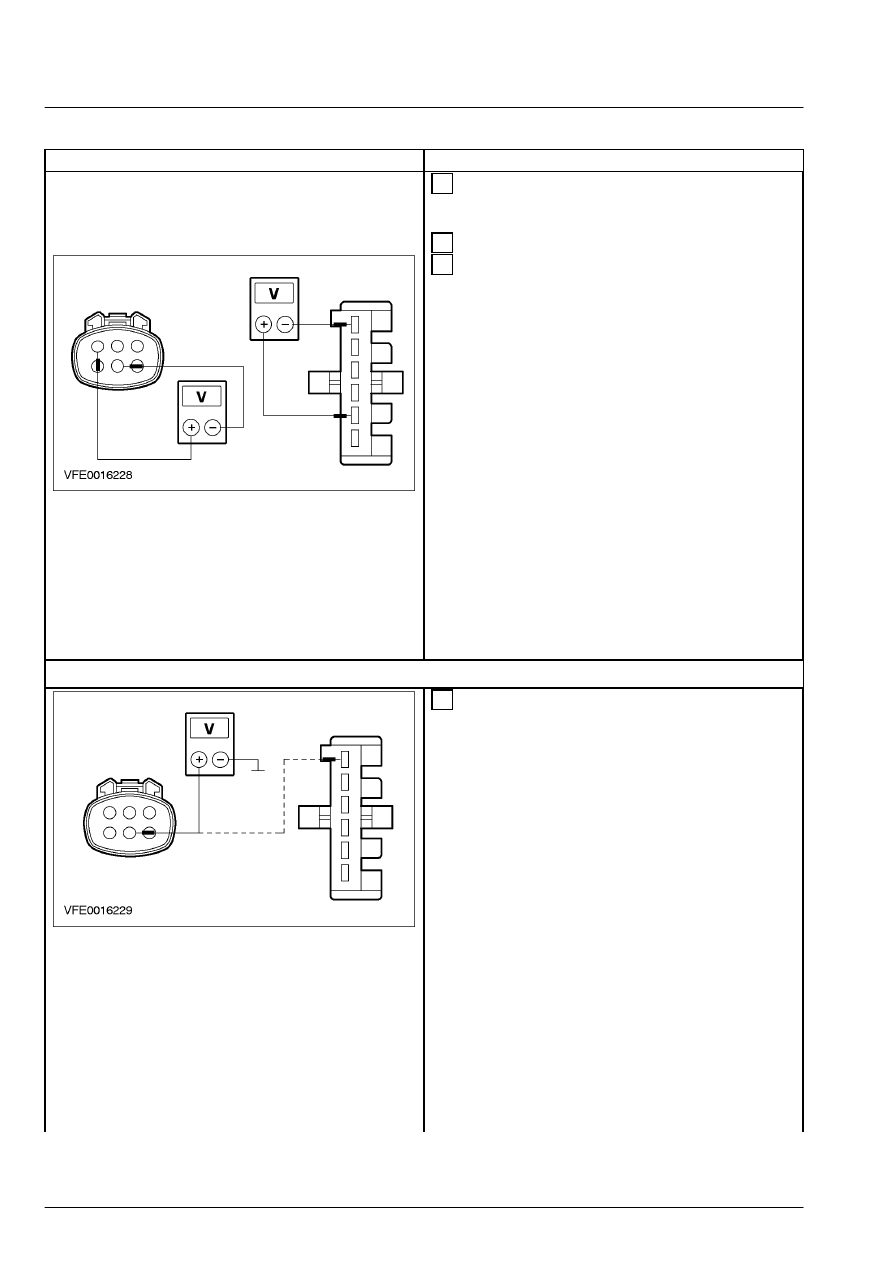

 4  Измерьте напряжение между штырем 6 /

штырем 5 C417 (фургон) / C499 (автомобиль с
кузовом типа "шасси") правого блока задних
фонарей, электрической цепи 15S-LG16
(зеленой/оранжевой), со стороны
электропроводки, и штырем 2 / штырем 2
электрической цепи 31-LF24 (черной), со
стороны  электропроводки.

    -   Замкните переключатель фонарей  заднего

хода.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новый правый блок задних
фонарей.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет





Перейдите к Y14



Y14: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-LF24









 1  Измерьте напряжение между штырем 6 /

штырем 5 C417 (фургон) / C499 (автомобиль с
кузовом типа "шасси") правого блока задних
фонарей, электрической цепи 15S-LG16
(зеленой/оранжевой), со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрической цепи 31-LF24 (черной) при
помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-04-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет

417-01-129

Наружное освещение 417-01-129



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ВОССТАНОВИТЕ электропитание
электрической цепи 15S-LG16 при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



PINPOINT-ТЕСТ Z: ФОНАРИ ЗАДНЕГО ХОДА ПОСТОЯННО  ГОРЯТ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

Z1: ПРОВЕРЬТЕ ПЕРЕКЛЮЧАТЕЛЬ ФОНАРЕЙ  ЗАДНЕГО ХОДА







 1  Введите положение OFF.





 2  Отсоедините Переключатель фонарей заднего

хода -  C169.





 3  Ведите положение ON.





 4  Визуально проверьте блок задних  фонарей.



• Фонари заднего хода продолжают  гореть?



→

→

→

→ Да



Автомобиль - это фургон:

Перейдите к Z2





Все остальные:

Перейдите к Z3





→

→

→

→ Нет



УСТАНОВИТЕ новый переключатель
фонарей заднего хода.  ПРОВЕРЬТЕ,
правильно ли действует  система.

Z2: ПРОВЕРЬТЕ МОДУЛЬ СИСТЕМЫ ПОМОЩИ ПРИ  ПАРКОВКЕ







 1  Введите положение OFF.





 2  Отсоедините Модуль системы помощи при

парковке -  C2023.





 3  Ведите положение ON.





 4  Визуально проверьте блок задних  фонарей.



• Фонари заднего хода продолжают  гореть?



→

→

→

→ Да





Перейдите к Z3





→

→

→

→ Нет



УСТАНОВИТЕ новый модуль системы
помощи при парковке.  ПРОВЕРЬТЕ,
правильно ли  действует система.

Z3: ПРОВЕРЬТЕ ЛЕВЫЙ БЛОК ЗАДНИХ  ФОНАРЕЙ







 1  Введите положение OFF.





 2  Отсоедините Левый блок задних фонарей - C414

(фургон)  / C498 (автомобиль с кузовом типа
"шасси").





 3  Ведите положение ON.





 4  Визуально проверьте блок задних  фонарей.



• Правый фонарь заднего хода продолжает
гореть?



→

→

→

→ Да





Перейдите к Z4





→

→

→

→ Нет



УСТАНОВИТЕ новый правый блок задних
фонарей.  ПРОВЕРЬТЕ, правильно ли
действует  система.

417-01-130

Наружное освещение 417-01-130



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

Z4: ПРОВЕРЬТЕ ПРАВЫЙ БЛОК ЗАДНИХ  ФОНАРЕЙ







 1  Введите положение OFF.





 2  Отсоедините Правый блок задних фонарей -

C417  (фургон) / C499 (автомобиль с кузовом
типа  "шасси").





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 1 С169

переключателя фонарей заднего хода,
электрической цепи 15S-GL28
(зеленой/красной),  со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТРАНИТЕ короткое замыкание на
источник питания электрических цепей 15S-
GL28  (зеленой/красной), 15S-LG5B
(зеленой/оранжевой),  15S-LG5
(зеленой/оранжевой), 15S-LG5A
(зеленой/оранжевой), 15S-LG28B (
зеленой/белой),  15S-GN11
(зеленой/коричневой), 15S-LG9
(зеленой/черной) и 15S-LG16
(зеленой/оранжевой)  при помощи
электрических схем.  В зависимости от
автомобиля, могут  быть доступны не все
электрические цепи.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



УСТАНОВИТЕ новый правый блок задних
фонарей.  ПРОВЕРЬТЕ, правильно ли
действует  система.



417-01-131

Наружное освещение 417-01-131



ДИАГНОСТИКА И ПРОВЕРКИ



Коррекция наклона света фар — В комплектацию автомобиля входит: центральная

коробка соединений (CJB)



За информацией по соединениям и разъемам

обратитесь к Схеме ЭИектрических Соединений

417-01.

Осмотр и проверка
  1.  Проверьте жалобу клиента.
 2.  Визуально осмотрите на наличие  очевидных

признаков механических или  электрических
повреждений.

Схема визуального осмотра



Электрические элементы





–  Плавкий предохранитель(и).

  –  Жгут электропроводки.
  –  Электрический разъем(ы).
  –  Переключатель(и).
  –  Лампа(ы).
  –  Аккумулятор.




3.  Если очевидная причина выявленной вами

или описанной клиентом проблемы
обнаружена, перед переходом к дальнейшим
действиям устраните ее (если это  возможно).

 4.  Если причина визуально не очевидна,

проверьте признак неисправности и
обратитесь к Таблице признаков
неисправности.

Состояние



Возможные Причины



Действие





• Коррекция наклона света фар не

работает



• Плавкий предохранитель(и).

 • Электрическая цепь(и).
 • Главный переключатель

освещения.

 • Электродвигатель(и) корректора

наклона  света фар.



• ПЕРЕЙДИТЕ к проверке

системы Z.



• Не работает один блок

коррекции  наклона света фар



• Электрическая цепь(и).

 • Электродвигатель корректора

наклона  света фар



• ПЕРЕЙДИТЕ к проверке

системы AA.



Pinpoint-тесты

ПРИМЕЧАНИЕ: Используйте цифровой
мультиметр для  всех электрических измерений

PINPOINT-ТЕСТ AA: КОРРЕКЦИЯ НАКЛОНА СВЕТА ФАР НЕ  РАБОТАЕТ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

AA1: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F2.5 (15  A) (CJB)







 1  Введите положение OFF.





 2  ПРОВЕРЬТЕ Плавкий предохранитель F2.5 (15

A)  (CJB).





 3  Проверьте плавкий предохранитель F2.5 (15  A)

(CJB) на разрыв.



• Плавкий предохранитель F2.5 исправен?



→

→

→

→ Да





Перейдите к AA3





→

→

→

→ Нет
