Наружное освещение 417-01-132



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



УСТАНОВИТЕ новый плавкий
предохранитель F2.5.  ПРОВЕРЬТЕ,
правильно ли действует  система.



Если плавкий предохранитель снова
перегорит:

Перейдите к AA2



AA2: УСТРАНИТЕ КОРОТКОЕ ЗАМЫКАНИЕ НА  "МАССУ" ПЛАВКОГО
ПРЕДОХРАНИТЕЛЯ F2.5 (15 A)  (CJB)







 1  Введите положение OFF.





 2  В соответствии с электрическими  схемами,

короткое замыкание на "массу"  расположено в
электрической цепи(ях)  соединения S217.
УСТРАНИТЕ короткое замыкание на "массу"
следующим образом:

    -   Визуально проверьте элементы и

электрические цепи на наличие механических
или электрических повреждений.

    -   Снимите все элементы жгута

электропроводки.

    -   Измерьте сопротивление между жгутом

электропроводки и "массой".



• Сопротивление превышает 10 000 Ом?



→

→

→

→ Да



Жгут электропроводки исправен, один из
элементов неисправен.



Поочередно УСТАНОВИТЕ снятые
элементы  в обратном порядке.  ПРОВЕРЬТЕ
для каждого элемента,  перегорает ли
плавкий предохранитель снова.  Если
плавкий предохранитель  перегорит,
СНИМИТЕ тот элемент, который был
установлен последним, и УСТАНОВИТЕ
новый элемент.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



Не работает жгут электропроводки.



Если возможно, разделите  электропроводку
на отдельные сегменты,  рассоединив все
имеющиеся  последовательные разъем(ы).
ПРОВЕРЬТЕ каждый сегмент на  короткое
замыкание на "массу".  Если необходимо,
разделите  соединение и
ОТРЕМОНТИРУЙТЕ неисправную
электрическую цепь.  ПРОВЕРЬТЕ,
правильно ли действует  система.

AA3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15-DD1 НА  РАЗРЫВ







 1  Введите положение OFF.





 2  Отсоедините Главный переключатель

освещения -  C205.





 3  Ведите положение ON.

417-01-133

Наружное освещение 417-01-133



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







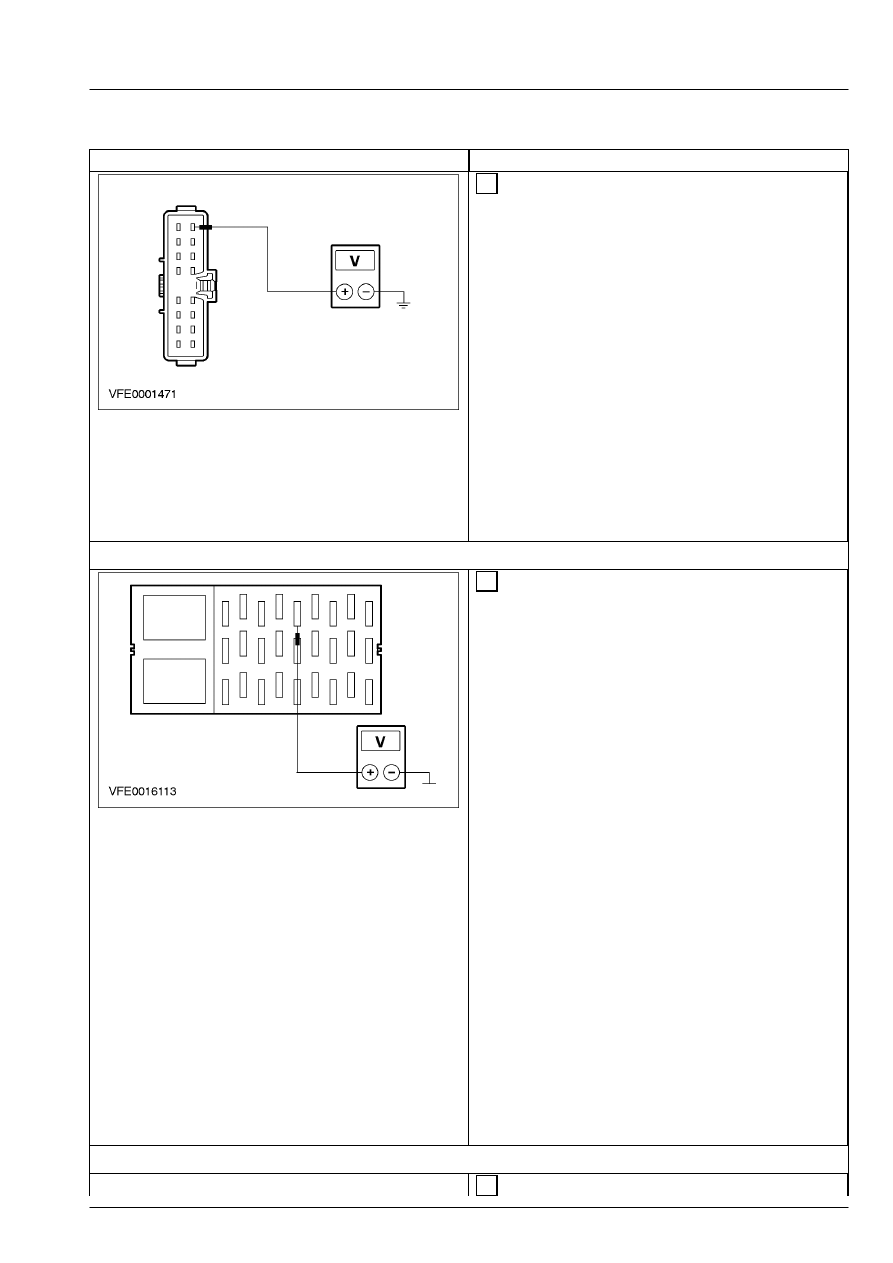

 4  Измерьте напряжение между штырем 8 С205

главного переключателя освещения,
электрической цепи 15-DD1 (зеленой/желтой),
со  стороны электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да





Перейдите к AA5





→

→

→

→ Нет





Перейдите к AA4



AA4: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЛАВКОГО  ПРЕДОХРАНИТЕЛЯ F2.5 (15 A) (CJB)









 1  Измерьте напряжение между плавким

предохранителем F2.5 (15 A) (CJB) и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ электропитание плавкого
предохранителя F2.5 при помощи
электрических схем.  За дополнительной
информацией  обратитесь к 700-02-00.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрические цепи
15-DA34 (зеленую/черную) и 15-DD1
(зеленую/желтую)  при помощи
электрических схем.  За дополнительной
информацией  обратитесь к 700-03-00.
ПРОВЕРЬТЕ, правильно ли действует
система.

AA5: ПРОВЕРЬТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ  ОСВЕЩЕНИЯ







 1  Введите положение OFF.

417-01-134

Наружное освещение 417-01-134



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ





 2  Отсоедините Главный переключатель

освещения -  C205.





 3  Проверьте главный переключатель  освещения в

соответствии с проверкой элементов.  За
дополнительной информацией  обратитесь к
700-09-00.



• Главный переключатель освещения  исправен?



→

→

→

→ Да





Перейдите к AA6





→

→

→

→ Нет



УСТАНОВИТЕ новый главный
переключатель освещения.  ПРОВЕРЬТЕ,
правильно ли  действует система.

AA6: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 34-LE1







 1  Введите положение OFF.





 2  Подсоедините Главный переключатель

освещения -  C205.





 3  Отсоедините Левая фара - C1021.





 4  Ведите положение ON.







 5  Измерьте напряжение между штырем 2 С1021

левой фары, электрической цепи 34-LE45
(коричневой), со стороны электропроводки, и
"массой".

    -   Поверните главный переключатель  освещения

в положение "Head".

    -   Во время измерения поворачивайте  маховичок

корректора из положения "0" в  положение
"Max".



• Регистрируется какое-либо  напряжение?



→

→

→

→ Да



Регистрируемое напряжение постоянно:
УСТАНОВИТЕ новый главный
переключатель освещения.  ПРОВЕРЬТЕ,
правильно ли  действует система.



Регистрируемое напряжение  непостоянно:
ПРОВЕРЬТЕ разъемы между  главным
переключателем освещения и  соединением
S114.  ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
34-LE1  (коричневую) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



417-01-135

Наружное освещение 417-01-135



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

PINPOINT-ТЕСТ AB: НЕ РАБОТАЕТ ОДИН БЛОК КОРРЕКЦИИ  НАКЛОНА СВЕТА ФАР





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

AB1: ПРОВЕРЬТЕ НЕРАБОТАЮЩИЙ БЛОК КОРРЕКЦИИ  НАКЛОНА СВЕТА ФАР







 1  Введите положение OFF.





 2  Отсоедините Фара - C1021 (левая) / C1041

(правая).





 3  Ведите положение ON.







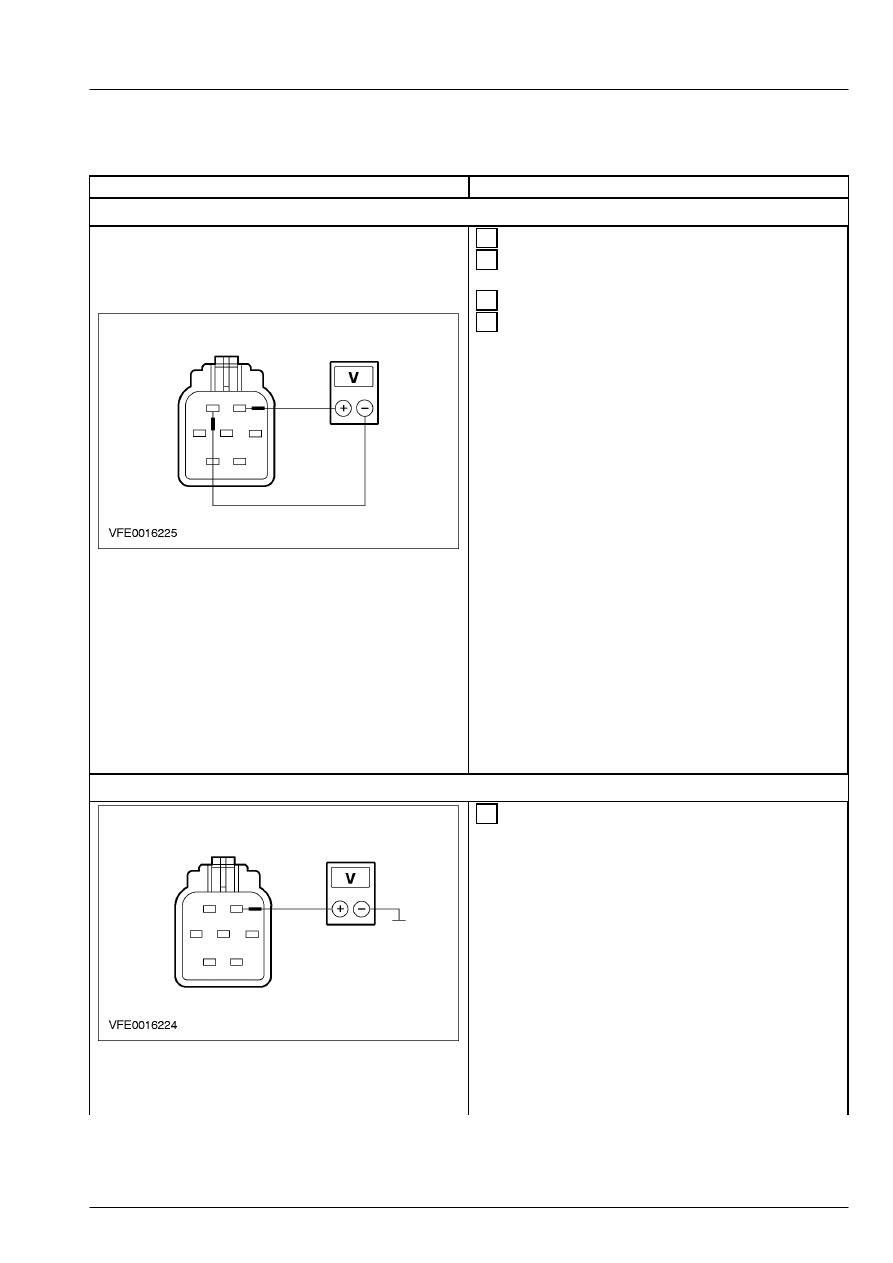

 4  Измерьте напряжение между штырем 2 C1021 /

C1041 левой / правой фары, электрической цепи
34-LE45 (коричневой) / 34-LE45 (коричневой)
(автомобиль с кузовом типа "шасси"), 34-LE46
(коричневой/красной) (все остальные), со
стороны электропроводки, и штырем 1
электрической цепи 31-LF7 (черной), со
стороны  электропроводки.

    -   Поверните главный переключатель  освещения

в положение "Head".

    -   Во время измерения поворачивайте  маховичок

корректора из положения "0" в  положение
"Max".



• Регистрируется какое-либо  напряжение?



→

→

→

→ Да



УСТАНОВИТЕ новый блок коррекции
наклона света фар.  ПРОВЕРЬТЕ, правильно
ли действует  система.



Если необходимо, УСТАНОВИТЕ новую
фару.  ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет





Перейдите к AB2



AB2: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-LF7









 1  Измерьте напряжение между штырем 2 C1021

/C1041 левой/правой фары, электрической цепи
34-LE45 (коричневой) / 34-LE45 (коричневой)
(автомобиль с кузовом типа "шасси"), 34-LE46
(коричневой/красной) (все остальные), со
стороны электропроводки, и "массой".

    -   Поверните главный переключатель  освещения

в положение "Head".

    -   Во время измерения поворачивайте  маховичок

корректора из положения "0" в  положение
"Max".



• Регистрируется какое-либо  напряжение?



→

→

→

→ Да
