Ford Transit (2001 год). Руководство - часть 535

417-01-124

Наружное освещение 417-01-124



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ





 2  Подсоедините Плавкий предохранитель F1.14

(10 A)  (BJB).





 3  Ведите положение ON.





 4  Проверьте, перегорает ли плавкий

предохранитель F1.14 (10 A) (BJB) снова.



• плавкий предохранитель F1.14  исправен?



→

→

→

→ Да





Перейдите к Y6





→

→

→

→ Нет



УСТАНОВИТЕ новый переключатель
фонарей заднего хода.  ПРОВЕРЬТЕ,
правильно ли действует  система.

Y6: ПРОВЕРЬТЕ ЛЕВЫЙ БЛОК ЗАДНИХ  ФОНАРЕЙ







 1  Введите положение OFF.





 2  Подсоедините Левый блок задних фонарей -

C414 (фургон)  / C498 (автомобиль с кузовом
типа "шасси").





 3  Ведите положение ON.





 4  Проверьте, перегорает ли плавкий

предохранитель F1.14 (10 A) (BJB) снова.

    -   Замкните переключатель фонарей  заднего

хода.



• Плавкий предохранитель F1.14  исправен?



→

→

→

→ Да





Перейдите к Y7





→

→

→

→ Нет



УСТАНОВИТЕ новый левый блок задних
фонарей.  ПРОВЕРЬТЕ, правильно ли
действует  система.

Y7: ПРОВЕРЬТЕ ПРАВЫЙ БЛОК ЗАДНИХ  ФОНАРЕЙ







 1  Введите положение OFF.





 2  Подсоедините Правый блок задних фонарей -

C417  (фургон) / C499 (автомобиль с кузовом
типа  "шасси").





 3  Ведите положение ON.





 4  Проверьте, перегорает ли плавкий

предохранитель F1.14 (10 A) (BJB) снова.

    -   Замкните переключатель фонарей  заднего

хода.



• плавкий предохранитель F1.14  исправен?



→

→

→

→ Да



УСТАНОВИТЕ новый модуль системы
помощи при парковке.  ПРОВЕРЬТЕ,
правильно ли  действует система.



→

→

→

→ Нет



УСТАНОВИТЕ новый правый блок задних
фонарей.  ПРОВЕРЬТЕ, правильно ли
действует  система.

417-01-125

Наружное освещение 417-01-125



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

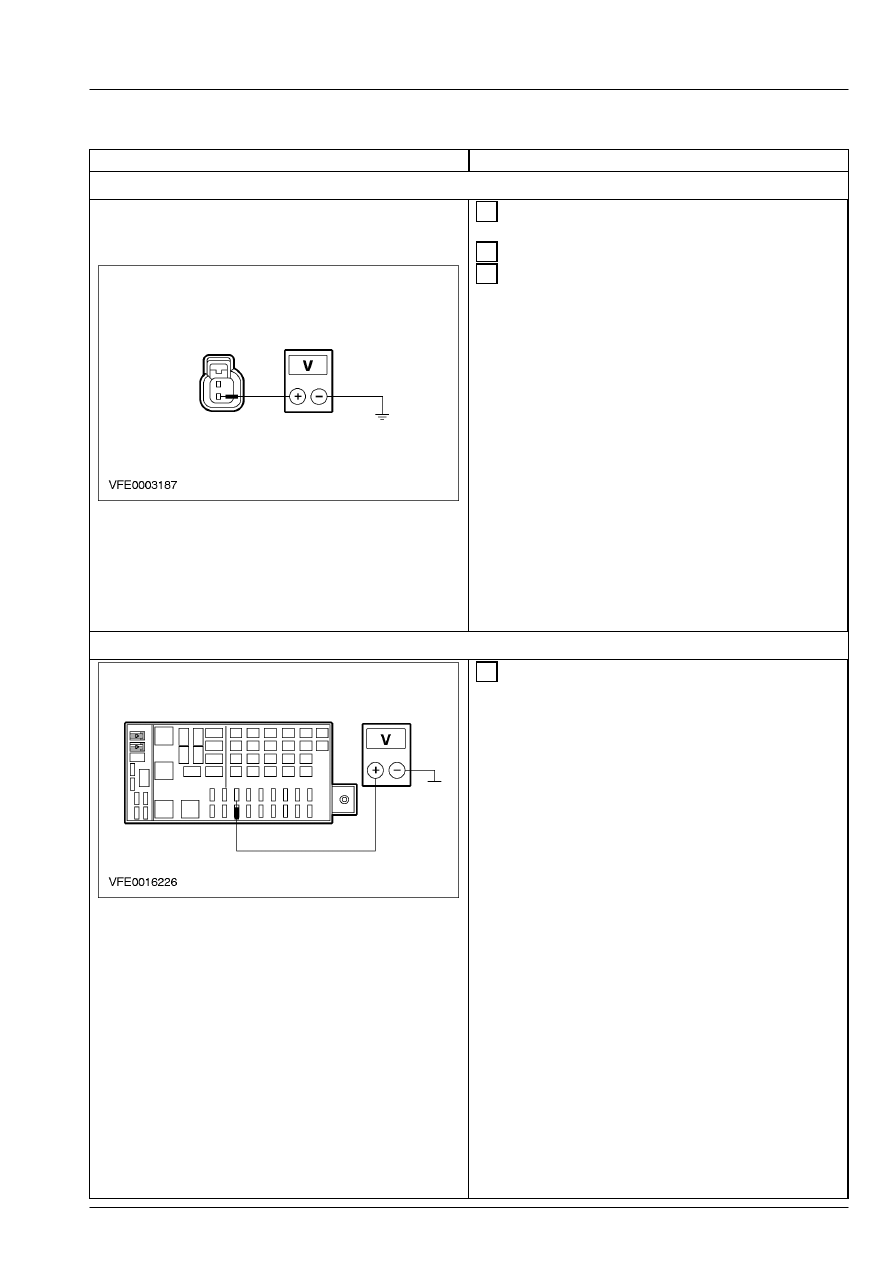

Y8: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15-LG28A НА  РАЗРЫВ







 1  Отсоедините Переключатель фонарей заднего

хода -  C169.





 2  Ведите положение ON.







 3  Измерьте напряжение между штырем 2 С169

переключателя фонарей заднего хода,
электрической цепи 15-LG28 (зеленой/белой), со
стороны электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да





Перейдите к Y10





→

→

→

→ Нет





Перейдите к Y9



Y9: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ ПЛАВКОГО  ПРЕДОХРАНИТЕЛЯ F1.14









 1  Измерьте напряжение между плавким

предохранителем F1.14 (10 A) (BJB) и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь
15-LG28A (зеленую/белую) и 15-LG28
(зеленую/белую)  при помощи электрических
схем.  За дополнительной информацией
обратитесь к 700-03-00.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание плавкого
предохранителя F1.14.  За дополнительной
информацией  обратитесь к 700-02-00.
ПРОВЕРЬТЕ, правильно ли действует
система.

417-01-126

Наружное освещение 417-01-126



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

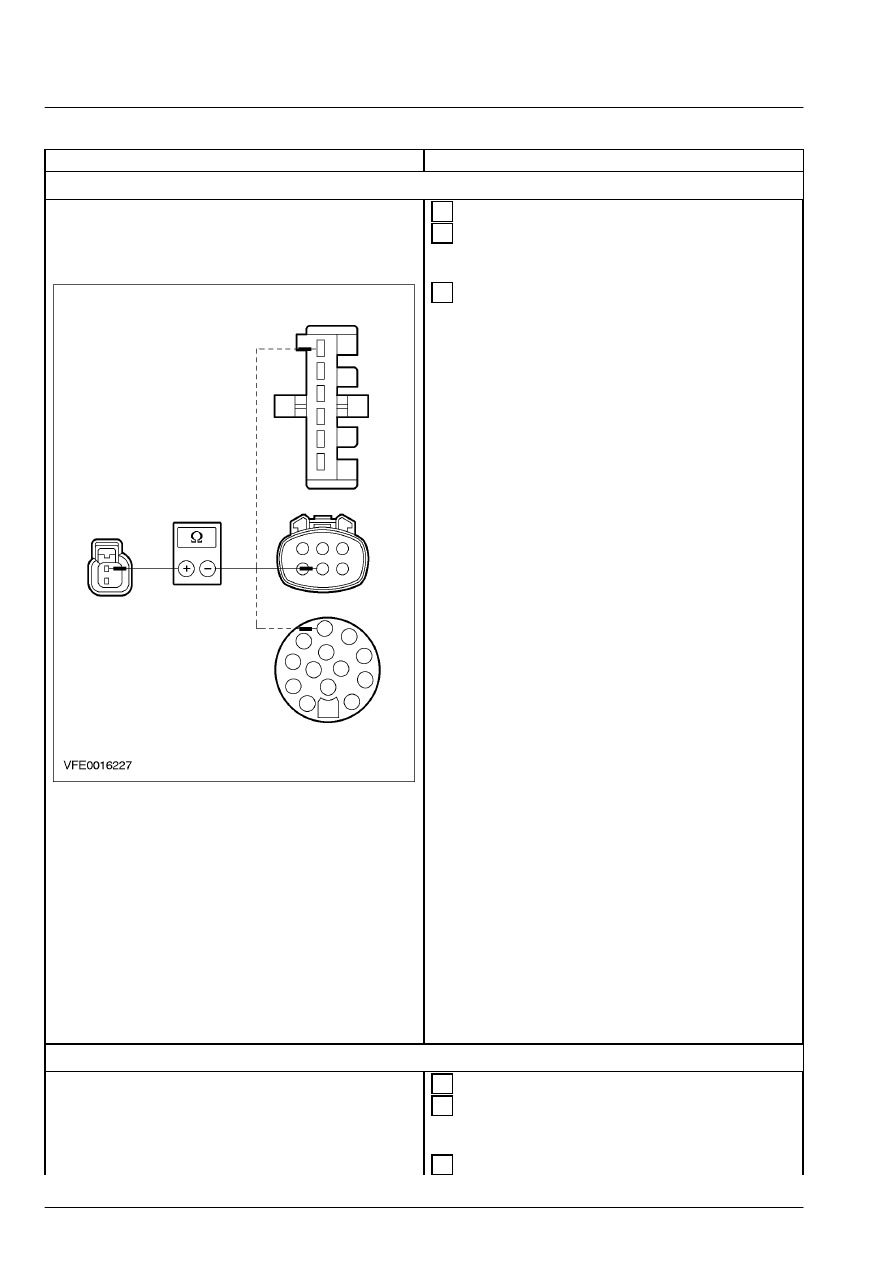

Y10: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15S-GL28 НА  РАЗРЫВ







 1  Введите положение OFF.





 2  Отсоедините Левый блок задних фонарей - C414

(фургон)  / C498 (автомобиль с кузовом типа
"шасси").







 3  Измерьте сопротивление между штырем 1  С169

переключателя фонарей заднего хода,
электрической цепи 15S-GL28
(зеленой/красной),  со стороны
электропроводки, и штырем 6 /  штырем 5 C414
(фургон) / C498 (автомобиль с  кузовом типа
"шасси") левого блока задних  фонарей,
электрической цепи 15S-LG9
(зеленой/черной),со стороны  электропроводки,
или штырем 8 С439 разъема  буксировочной
балки прицепа, электрической  цепи 15S-LG28B
(зеленой/белой), со стороны  электропроводки,
(без фонарей заднего  хода).



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новый переключатель
фонарей заднего хода.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрические цепи
15S-LG28, 15S-LG5B (зеленую/оранжевую),
15S-LG5  (зеленую/оранжевую) и 15S-LG5A
(зеленую/оранжевую) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

Y11: ПРОВЕРЬТЕ ЛЕВЫЙ БЛОК ЗАДНИХ  ФОНАРЕЙ







 1  Введите положение OFF.





 2  Отсоедините Левый блок задних фонарей - C414

(фургон)  / C498 (автомобиль с кузовом типа
"шасси").





 3  Ведите положение ON.

417-01-127

Наружное освещение 417-01-127



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







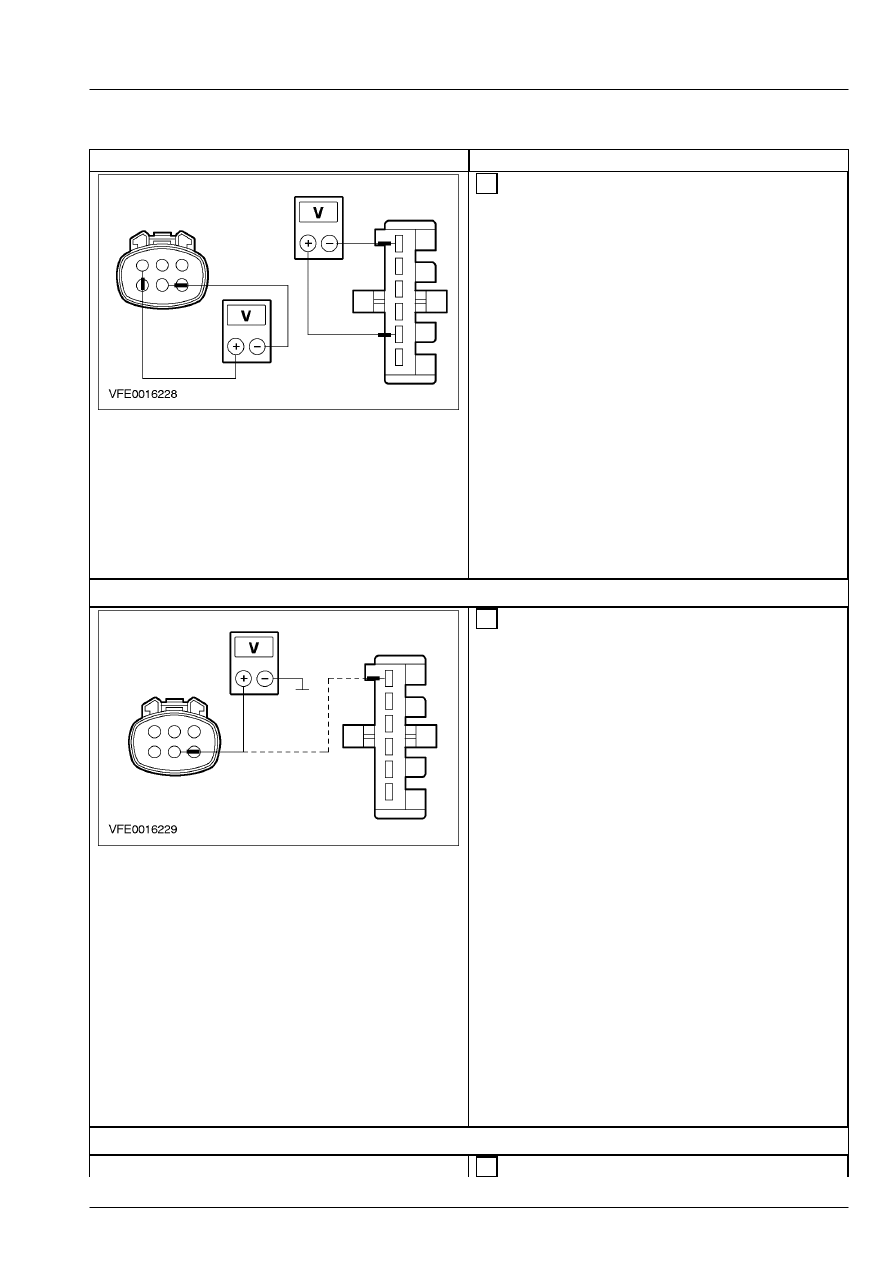

 4  Измерьте напряжение между штырем 6 /

штырем 5 C414 (фургон) / C498 (автомобиль с
кузовом типа "шасси") левого блока задних
фонарей, электрической цепи 15S-LG9
(зеленой/черной), со стороны  электропроводки,
и штырем 2 / штырем 1  электрической цепи 31-
LF23 (черной/оранжевой),  со стороны
электропроводки.

    -   Замкните переключатель фонарей  заднего

хода.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новый левый блок задних
фонарей.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет





Перейдите к Y12



Y12: ПРОВЕРЬТЕ НА РАЗРЫВ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-LF23









 1  Измерьте напряжение между штырем 6 /

штырем 5 C414 (фургон) / C498 (автомобиль с
кузовом типа "шасси") левого блока задних
фонарей , электрической цепи 15S-LG9
(зеленой/черной), со стороны  электропроводки,
и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрической цепи 31-LF23 (черной) при
помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-04-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрической цепи 15S-LG9 при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

Y13: ПРОВЕРЬТЕ ПРАВЫЙ БЛОК ЗАДНИХ  ФОНАРЕЙ







 1  Введите положение OFF.
