ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







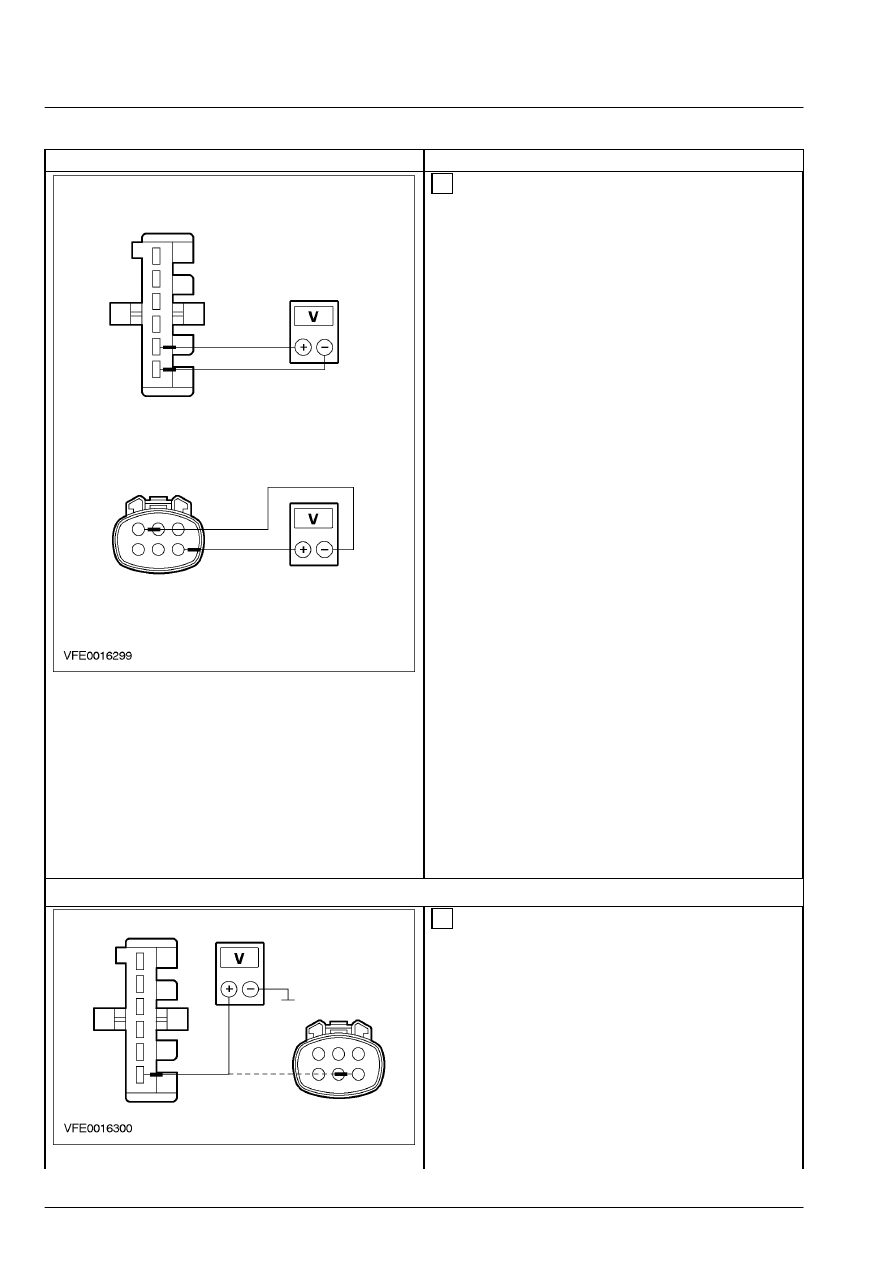

 4  Измерьте напряжение между штырем 1 /

штырем 6 C417 (фургон) / C499 (автомобиль с
кузовом типа "шасси") правого блока задних
фонарей, электрической цепи 15S-LD12
(зеленой/желтой), со стороны  электропроводки,
и штырем 2 / штырем 1  электрической цепи 31-
LF24 (черной), со стороны  электропроводки.



• Регистрируется ли напряжение  аккумулятора на
разъеме неработающего  правого блока задних
фонарей?



→

→

→

→ Да



УСТАНОВИТЕ новый правый блок задних
фонарей.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет





Перейдите к W6



W6: ПРОВЕРЬТЕ НА РАЗМЫКАНИЕ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-LF24









 1  Измерьте напряжение между штырем 1 /

штырем 6 C417 (фургон) / C499 (автомобиль с
кузовом типа "шасси") правого блока задних
фонарей, электрической цепи 15S-LD12
(зеленой/желтой), со стороны  электропроводки,
и "массой".

417-01-117

Наружное освещение 417-01-117



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



• Регистрируется ли напряжение  аккумулятора на
разъеме неработающего  правого блока задних
фонарей?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрической цепи 31-LF24 (черной) при
помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-04-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрической цепи 15S-LD12
(зеленой/желтой)  при помощи электрических
схем.  ПРОВЕРЬТЕ, правильно ли действует
система.



PINPOINT-ТЕСТ X: ПЕРЕДНИЕ ИЛИ ЗАДНИЕ ПРОТИВОТУМАННЫЕ  ФАРЫ ПОСТОЯННО
ГОРЯТ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

X1: ПРОВЕРЬТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ  ОСВЕЩЕНИЯ







 1  Введите положение OFF.





 2  Отсоедините Главный переключатель

освещения -  C205.





 3  Ведите положение ON.





 4  Проверьте, горят ли передние/задние

противотуманные фары.

    -   Поверните главный переключатель  освещения

в положение "OFF".



• Горят ли передние или задние
противотуманные фары?



→

→

→

→ Да





Перейдите к X2





→

→

→

→ Нет



УСТАНОВИТЕ новый главный
переключатель освещения.  За
дополнительной информацией  обратитесь к
700-09-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.

X2: ОПРЕДЕЛИТЕ НЕРАБОТАЮЩИЕ  ПРОТИВОТУМАННЫЕ ФАРЫ







 1  Проверьте, горят ли передние/задние

противотуманные фары.



• Передние противотуманные фары  горят?



→

→

→

→ Да





Перейдите к X3





→

→

→

→ Нет





Перейдите к X5



X3: ПРОВЕРЬТЕ ЛЕВУЮ ПЕРЕДНЮЮ  ПРОТИВОТУМАННУЮ ФАРУ







 1  Введите положение OFF.

417-01-118

Наружное освещение 417-01-118



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ





 2  Отсоедините Левая передняя противотуманная

фара -  C152.





 3  Ведите положение ON.





 4  Проверьте, горит ли правая передняя

противотуманная фара.



• Продолжает ли гореть правая передняя
противотуманная фара?



→

→

→

→ Да





Перейдите к X4





→

→

→

→ Нет



УСТАНОВИТЕ новую левую переднюю
противотуманную фару.  ПРОВЕРЬТЕ,
правильно ли действует  система.

X4: ПРОВЕРЬТЕ ПРАВУЮ ПЕРЕДНЮЮ  ПРОТИВОТУМАННУЮ ФАРУ







 1  Введите положение OFF.





 2  Отсоедините Правая передняя противотуманная

фара  - C162.





 3  Ведите положение ON.





 4  Измерьте напряжение между штырем 3 С205

главного переключателя освещения,
электрической цепи 29S-LD1
(оранжевой/желтой),  со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТРАНИТЕ короткое замыкание на
источник питания электрических цепей 29S-
LD1,  15S-LD1 (зеленой/желтой), 15S-LD11
(зеленой/белой) и  15S-LD17 (зеленой/белой)
при помощи  электрических схем.
Проверьте, правильно ли действует  система.



→

→

→

→ Нет



УСТАНОВИТЕ новую правую переднюю
противотуманную фару.  ПРОВЕРЬТЕ,
правильно ли действует  система.

X5: ПРОВЕРЬТЕ ЛЕВЫЙ БЛОК ЗАДНИХ  ФОНАРЕЙ







 1  Введите положение OFF.





 2  Отсоедините Левый блок задних фонарей - C414

(фургон), C498 (автомобиль с кузовом типа
"шасси").





 3  Ведите положение ON.

417-01-119

Наружное освещение 417-01-119



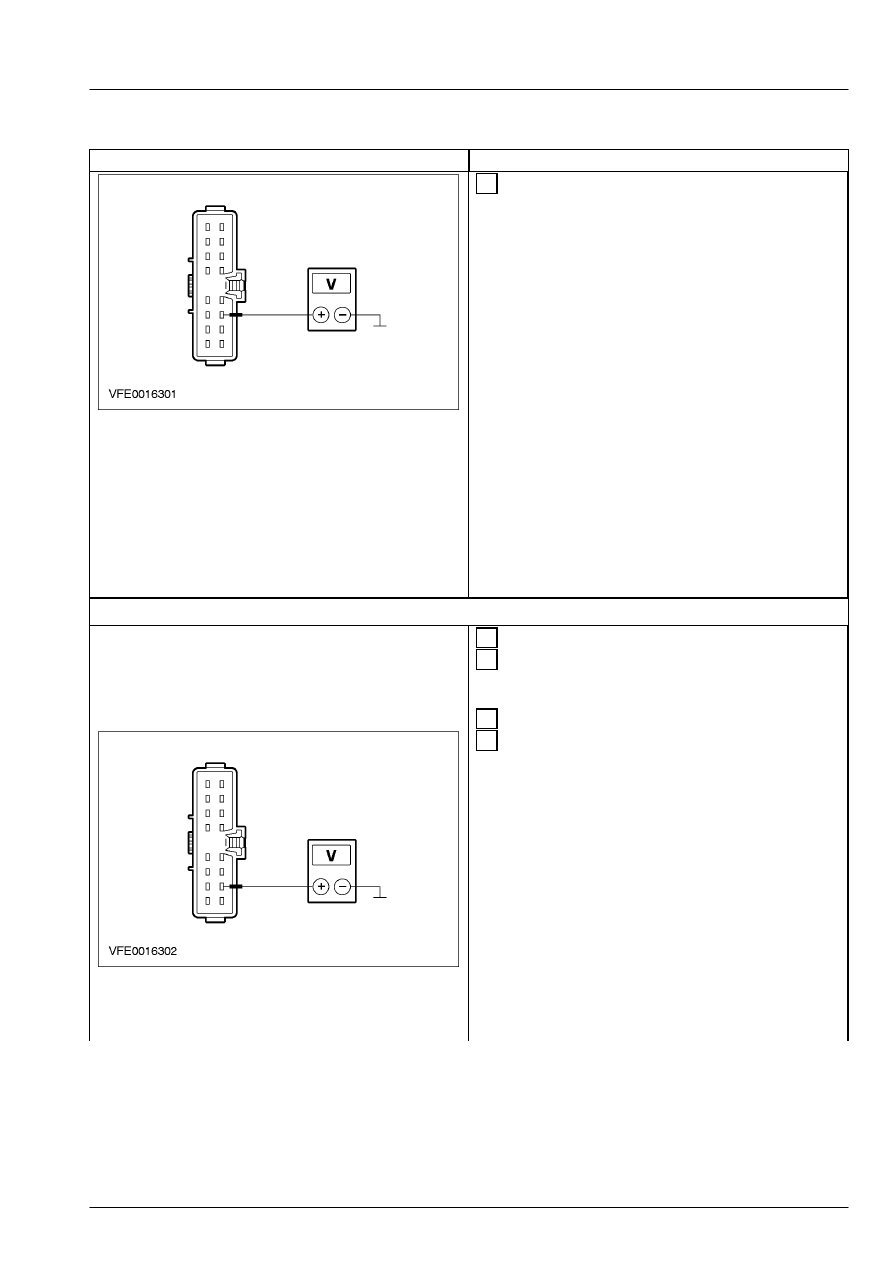

ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 4  Проверьте, горит ли противотуманная  фара

правого блока задних фонарей.



• Противотуманная фара правого блока  задних
фонарей горит?



→

→

→

→ Да





Перейдите к X6





→

→

→

→ Нет



УСТАНОВИТЕ новый левый блок задних
фонарей.  ПРОВЕРЬТЕ, правильно ли
действует  система.

X6: ПРОВЕРЬТЕ ПРАВЫЙ БЛОК ЗАДНИХ  ФОНАРЕЙ







 1  Введите положение OFF.





 2  Отсоедините Правый блок задних фонарей -

C417  (фургон), C499 (автомобиль с кузовом
типа  "шасси").





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 2 С205

главного переключателя освещения,
электрической цепи 15S-LD16
(зеленой/красной),  со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да
