417-01-112

Наружное освещение 417-01-112



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



УСТАНОВИТЕ новую переднюю
противотуманную фару.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет





Перейдите к V4



V4: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКИЕ ЦЕПИ 31-LF7A  (ЛЕВАЯ СТОРОНА) И 31-LD17 (ПРАВАЯ
СТОРОНА) НА  РАЗМЫКАНИЕ









 1  Измерьте напряжение между штырем 2 C152 /

C162 левой/правой передней противотуманной
фары, электрической цепи 15S-LD11
(зеленой/белой) / 15S-LD17 (зеленой/белой), со
стороны электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора на
разъеме неработающей  передней
противотуманной фары?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрической цепи 31-LF7A (черной) / 31-
LD17  (черной) при помощи электрических
схем.  За дополнительной информацией
обратитесь к 700-04-00.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрической цепи 15S-LD11 / 15S-LD17
при помощи  электрических схем.
ПРОВЕРЬТЕ, правильно ли действует
система.



PINPOINT-ТЕСТ W: ОДНА/НЕСКОЛЬКО ЗАДНИХ ПРОТИВОТУМАННЫХ  ФАР НЕ
РАБОТАЮТ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

W1: ОПРЕДЕЛИТЕ НЕРАБОТАЮЩУЮ ЛАМПУ(Ы)







 1  Ведите положение ON.





 2  Визуально проверьте блоки задних  фонарей,

противотуманные фары.

    -   Поверните главный переключатель  освещения

в положение "Rear fog lamps".



• Не работают оба блока задних фонарей,
противотуманные фары?



→

→

→

→ Да





Перейдите к W2





→

→

→

→ Нет

417-01-113

Наружное освещение 417-01-113



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



Не работает левая сторона:

Перейдите к

W3





Не работает правая сторона:

Перейдите к

W5



W2: ПРОВЕРЬТЕ НА РАЗМЫКАНИЕ ЭЛЕКТРИЧЕСКИЕ  ЦЕПИ 15S-LD16, 15S-LD25, 15S-LD2







 1  Введите положение OFF.





 2  Отсоедините Главный переключатель

освещения -  C205.





 3  Отсоедините Левый блок задних фонарей - C414

(фургон)  / C498 (автомобиль с кузовом типа
"шасси").







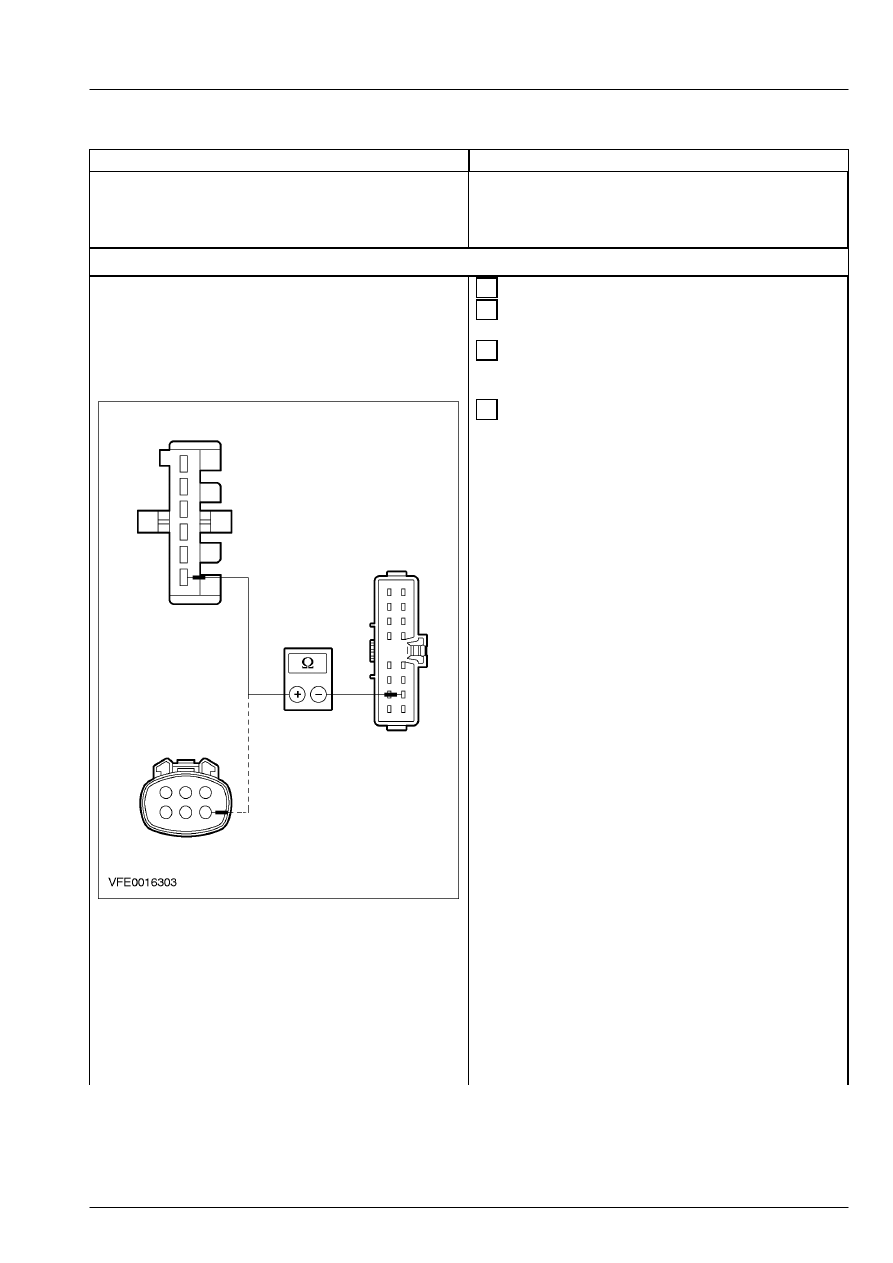

 4  Измерьте сопротивление между штырем 2  С205

главного переключателя освещения,
электрической цепи 15S-LD16
(зеленой/красной),  со стороны
электропроводки, и штырем 1 /  штырем 6 C414
/ C498 левого блока задних фонарей,
электрической цепи 15S-LD6 (зеленой/желтой),
со  стороны электропроводки.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новый главный
переключатель освещения.  За
дополнительной информацией  обратитесь к
700-09-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет

417-01-114

Наружное освещение 417-01-114



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ОТРЕМОНТИРУЙТЕ электрические цепи
15S-LD16 15S-LD25 (зеленую/желтую) и 15S-
LD2  (зеленую/коричневую) при помощи
электрических схем.  В зависимости от
автомобиля, могут  быть доступны не все
электрические цепи.  ПРОВЕРЬТЕ,
правильно ли действует  система.

W3: ПРОВЕРЬТЕ ЛЕВЫЙ БЛОК ЗАДНИХ  ФОНАРЕЙ







 1  Введите положение OFF.





 2  Отсоедините Левый блок задних фонарей - C414

(фургон)  / C498 (автомобиль с кузовом типа
"шасси").





 3  Ведите положение ON.







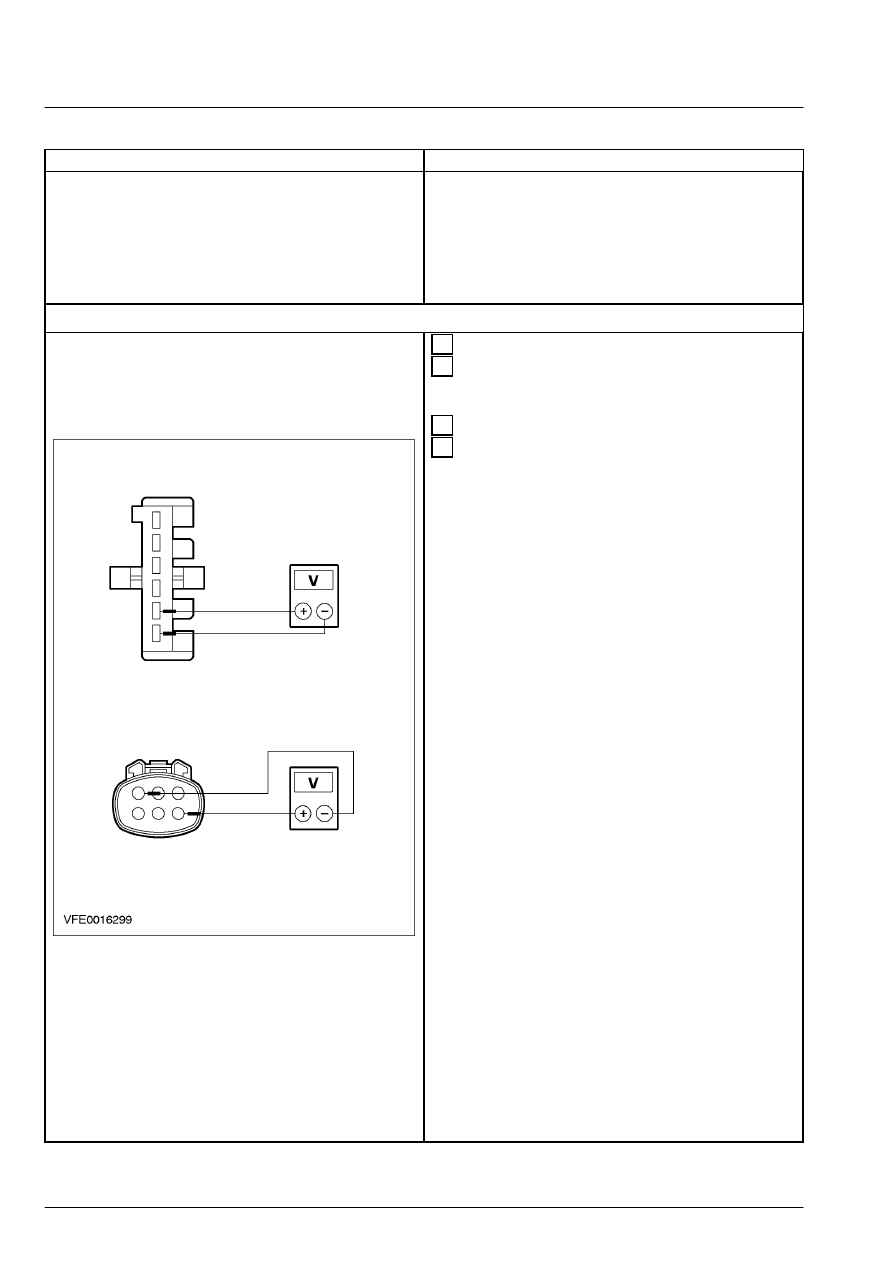

 4  Измерьте напряжение между штырем 1 /

штырем 6 C414 (фургон) / C498 (автомобиль с
кузовом типа "шасси") левого блока задних
фонарей, электрической цепи 15S-LD6
(зеленой/желтой), со стороны  электропроводки,
и штырем 2 / штырем 1  электрической цепи 31-
LF23 (черной), со стороны  электропроводки.



• Регистрируется ли напряжение  аккумулятора на
разъеме неработающего  левого блока задних
фонарей?



→

→

→

→ Да



УСТАНОВИТЕ новый левый блок задних
фонарей.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет





Перейдите к W4



417-01-115

Наружное освещение 417-01-115



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

W4: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-LF23 НА  РАЗМЫКАНИЕ









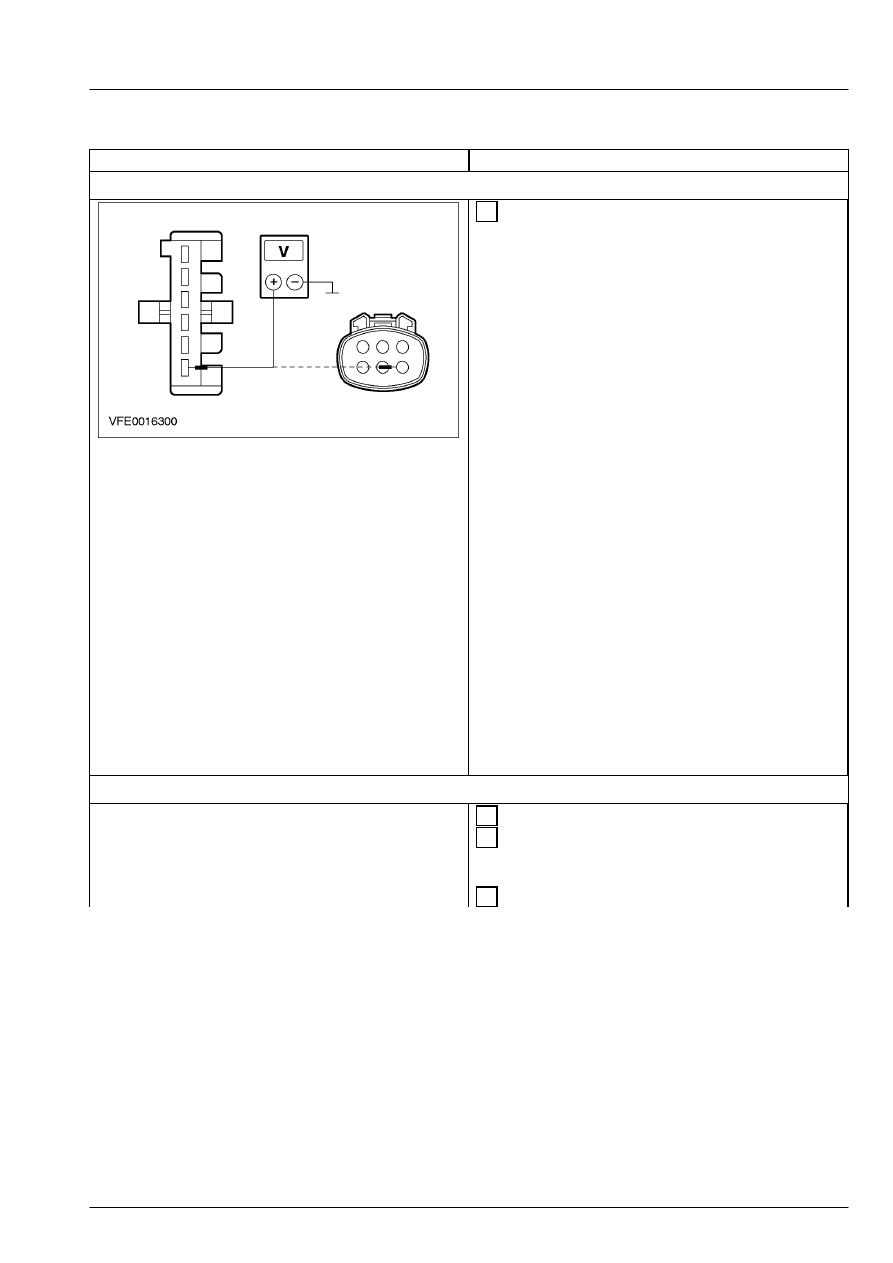

 1  Измерьте напряжение между штырем 1 /

штырем 6 C414 (фургон) / C498 (автомобиль с
кузовом типа "шасси") левого блока задних
фонарей, электрической цепи 15S-LD6
(зеленой/желтой), со стороны  электропроводки,
и "массой".



• Регистрируется ли напряжение  аккумулятора на
разъеме неработающего  левого блока задних
фонарей?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрической цепи 31-LF23 (черной) при
помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-04-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрической цепи 15S-LD6
(зеленой/желтой) при  помощи электрических
схем.  ПРОВЕРЬТЕ, правильно ли действует
система.

W5: ПРОВЕРЬТЕ ПРАВЫЙ БЛОК ЗАДНИХ  ФОНАРЕЙ







 1  Введите положение OFF.





 2  Отсоедините Правый блок задних фонарей -

C417  (фургон) / C499 (автомобиль с кузовом
типа  "шасси").





 3  Ведите положение ON.
