Наружное освещение 417-01-108



ДИАГНОСТИКА И ПРОВЕРКИ

PINPOINT-ТЕСТ U: ПРОТИВОТУМАННЫЕ ФАРЫ НЕ РАБОТАЮТ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

U1: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F2.3 (20  A) (CJB).







 1  Введите положение OFF.





 2  ПРОВЕРЬТЕ Плавкий предохранитель F2.3 (20

A)  (CJB).





 3  Проверьте плавкий предохранитель F2.3 (20  A)

(CJB) на размыкание.

    -   Поверните главный переключатель  освещения

в положение "OFF".



• Плавкий предохранитель F2.3 исправен?



→

→

→

→ Да





Перейдите к U3





→

→

→

→ Нет



УСТАНОВИТЕ новый плавкий
предохранитель F2.3.  ПРОВЕРЬТЕ,
правильно ли действует система.  Если
плавкий предохранитель F2.3  снова
перегорит

Перейдите к U2



U2: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15-LD16 НА  КОРОТКОЕ ЗАМЫКАНИЕ НА
"МАССУ"







 1  Введите положение OFF.





 2  Отсоедините Плавкий предохранитель F2.3 (20

A)  (CJB).





 3  Отсоедините Главный переключатель

освещения -  C205.







 4  Измерьте сопротивление между штырем 7  С205

главного переключателя освещения,
электрической цепи 15-LD16 (зеленой/красной),
со стороны электропроводки, и "массой".



• Сопротивление превышает 10 000 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новый главный
переключатель освещения.  За
дополнительной информацией  обратитесь к
700-09-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.

417-01-109

Наружное освещение 417-01-109



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



Если необходимо, ОТРЕМОНТИРУЙТЕ
электрические цепи 15S-LD16
(зеленую/красную),  15S-LD25
(зеленую/желтую), 15S-LD2
(зеленую/коричневую), 15S-LD6
(зеленую/желтую),  15S-LD12
(зеленую/желтую), 29S-LD1
(оранжевую/желтую), 15S-LD1
(зеленую/белую), 15S-LD11  (зеленую/белую)
и 15S-LD17 (зеленую/белую) при  помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
15-LD16 при помощи электрических схем.  За
дополнительной информацией  обратитесь к
700-03-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.

U3: ПРОВЕРЬТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ  ОСВЕЩЕНИЯ







 1  Введите положение OFF.





 2  Отсоедините Главный переключатель

освещения -  C205.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 7 С205

главного переключателя освещения,
электрической цепи 15-LD16 (зеленой/красной),
со стороны электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новый главный
переключатель освещения.  За
дополнительной информацией  обратитесь к
700-09-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет





Перейдите к U4



417-01-110

Наружное освещение 417-01-110



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

U4: ПРОВЕРЬТЕ НА РАЗМЫКАНИЕ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 15-LD16









 1  Измерьте напряжение между плавким

предохранителем F2.3 (20 A) (CJB), со стороны
CJB, и  "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь
15-LD16 (зеленую/красную) при помощи
электрических схем.  За дополнительной
информацией  обратитесь к 700-03-00.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание плавкого
предохранителя F2.3 при помощи
электрических схем.  За дополнительной
информацией  обратитесь к 700-02-00.
ПРОВЕРЬТЕ, правильно ли действует
система.



PINPOINT-ТЕСТ V: ОДНА/НЕСКОЛЬКО ПЕРЕДНИХ  ПРОТИВОТУМАННЫХ ФАР НЕ
РАБОТАЮТ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

V1: ОПРЕДЕЛИТЕ НЕРАБОТАЮЩУЮ ЛАМПУ(Ы)







 1  Ведите положение ON.





 2  Визуально проверьте передние

противотуманные фары.

    -   Поверните главный переключатель  освещения

в положение "Fog lamps".



• Обе передние противотуманные фары не
работают?



→

→

→

→ Да





Перейдите к V2





→

→

→

→ Нет





Перейдите к V3



V2: ПРОВЕРЬТЕ НА РАЗМЫКАНИЕ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 29S-LD1 И 15S-LD1







 1  Введите положение OFF.





 2  Отсоедините Главный переключатель

освещения -  C205.

417-01-111

Наружное освещение 417-01-111



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ





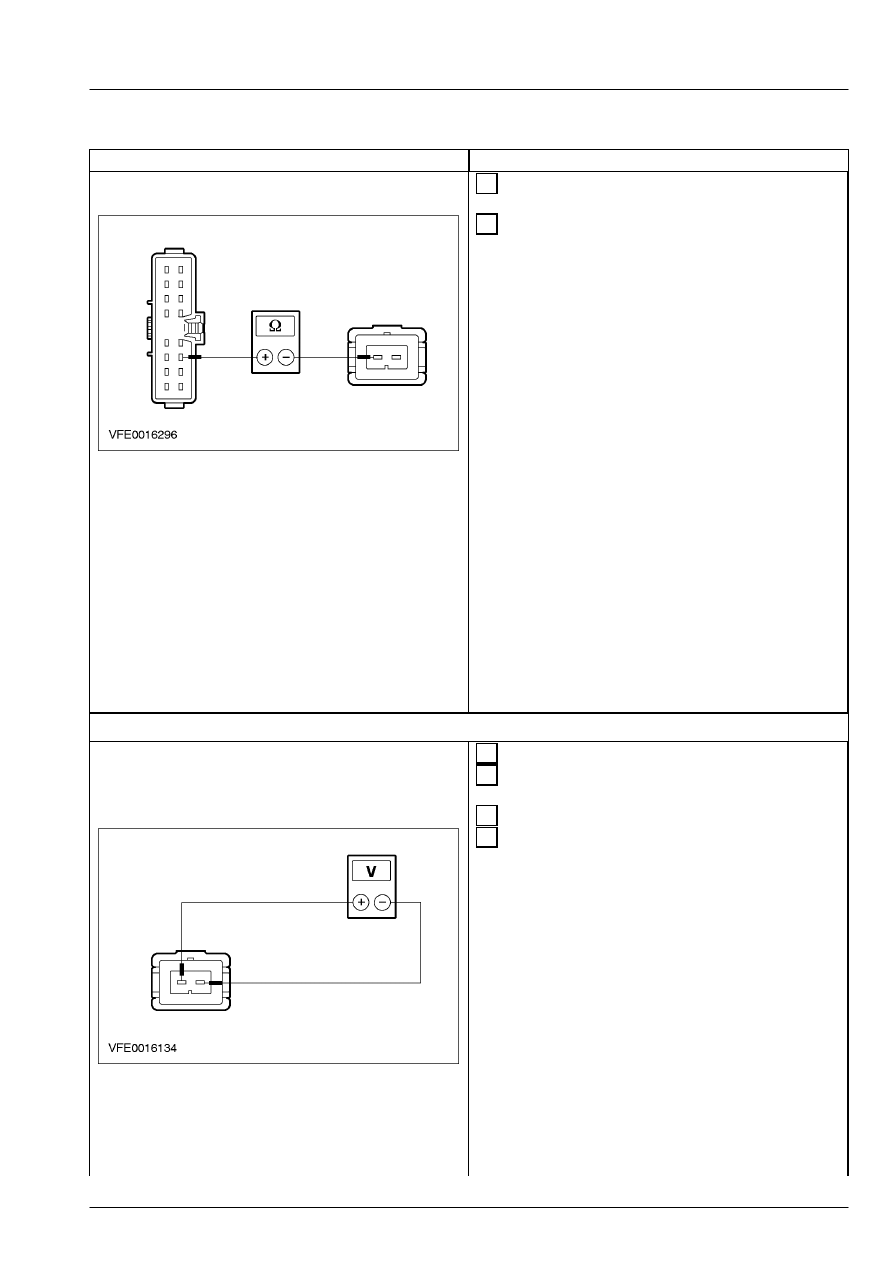

 3  Отсоедините Левая передняя противотуманная

фара -  C152.







 4  Измерьте сопротивление между штырем 3  С205

главного переключателя освещения,
электрической цепи 29S-LD1
(оранжевой/желтой),  со стороны
электропроводки, и штырем 2 С152  левой
передней противотуманной фары,
электрической цепи 15S-LD11 (зеленой/белой),
со  стороны электропроводки.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новый главный
переключатель освещения.  За
дополнительной информацией  обратитесь к
700-09-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрические цепи
29S-LD1 и 15S-LD1 при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

V3: ПРОВЕРЬТЕ ЛЕВУЮ/ПРАВУЮ ПЕРЕДНЮЮ  ПРОТИВОТУМАННУЮ ФАРУ







 1  Введите положение OFF.





 2  Отсоедините Левая/правая передняя

противотуманная фара - C152 / C162.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 2 C152 /

C162 левой/правой передней противотуманной
фары, электрической цепи 15S-LD11
(зеленой/белой) / 15S-LD17 (зеленой/белой), со
стороны электропроводки, и штырем 1
электрической цепи 31-LF7A (черной) / 31-LD17
(черной), со стороны электропроводки.



• Регистрируется ли напряжение  аккумулятора на
разъеме неработающей  передней
противотуманной фары?



→

→

→

→ Да
