417-01-100

Наружное освещение 417-01-100



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

S32: ОПРЕДЕЛИТЕ НЕРАБОТАЮЩУЮ ЛАМПУ(Ы)







 1  Определите, работают ли правая фара и  лампа

CAT 6 правого указателя поворота.



• Не работают обе лампы?



→

→

→

→ Да





Перейдите к S33





→

→

→

→ Нет



Не работает лампа CAT 6 правого  указателя
поворота.

Перейдите к S34





Не работает правая фара:

Перейдите к S36



S33: ПРОВЕРЬТЕ НА РАЗМЫКАНИЕ ЭЛЕКТРИЧЕСКИЕ  ЦЕПИ 29S-LF16 И 29S-LF7A







 1  Введите положение OFF.





 2  Отсоедините Лампа CAT 6 правого указателя

поворота -  C1093.





 3  Ведите положение ON.







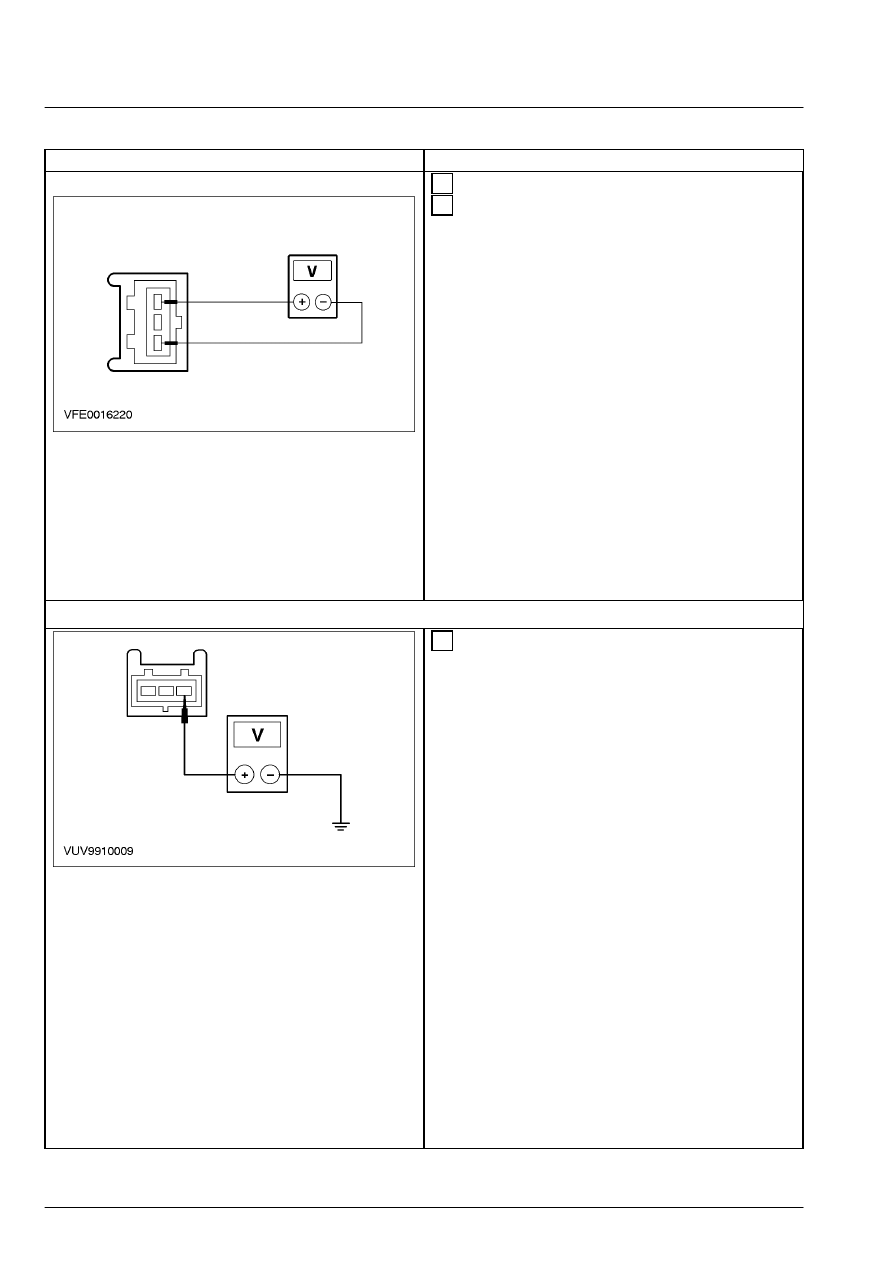

 4  Измерьте напряжение между штырем 3 С1093

лампы CAT 6 правого указателя поворота,
электрической цепи 29S-LF7B
(оранжевой/коричневой), со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление между
соединением S141 и "массой".  За
дополнительной информацией  обратитесь к
700-04-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрических цепей 29S-LF16
(оранжевой/зеленой) и 29S-LF7A
(оранжевой/коричневой) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

S34: ПРОВЕРЬТЕ НА РАЗМЫКАНИЕ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 29S-LF7B







 1  Введите положение OFF.





 2  Отсоедините Лампа CAT 6 правого указателя

поворота -  C1093.





 3  Ведите положение ON.

417-01-101

Наружное освещение 417-01-101



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 4  Измерьте напряжение между штырем 3 С1093

лампы CAT 6 правого указателя поворота,
электрической цепи 29S-LF7B
(оранжевой/коричневой), со стороны
электропроводки, и штырем 2 электрической
цепи 31-LG11 (черной), со стороны
электропроводки.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новую лампу CAT 6 правого
указателя поворота.  ПРОВЕРЬТЕ, правильно
ли  действует система.



→

→

→

→ Нет





Перейдите к S35



S35: ПРОВЕРЬТЕ НА РАЗМЫКАНИЕ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-LG11 И 31-LG18









 1  Измерьте напряжение между штырем 3 С1093

лампы CAT 6 правого указателя поворота,
электрической цепи 29S-LF7B
(оранжевой/коричневой), со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрических цепей 31-LG11 (черной) и 31-
LG18  (черной) при помощи электрических
схем.  За дополнительной информацией
обратитесь к 700-04-00.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрической цепи 29S-LF7B при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

S36: ПРОВЕРЬТЕ НА РАЗМЫКАНИЕ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 29S-LF7







 1  Введите положение OFF.





 2  Отсоедините Правая фара C1041.

417-01-102

Наружное освещение 417-01-102



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ





 3  Ведите положение ON.







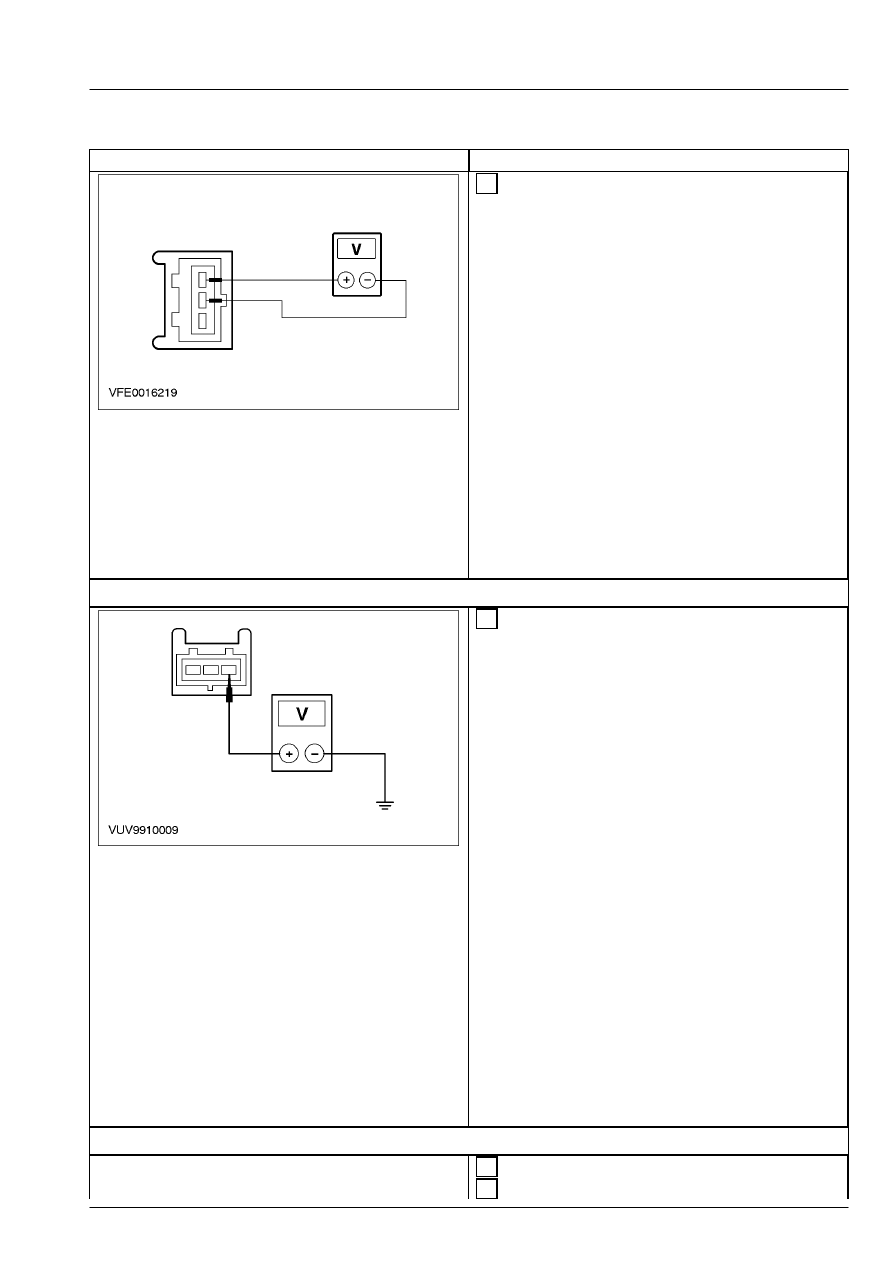

 4  Измерьте напряжение между штырем 3 С1041

правой фары, электрической цепи 29S-LF7
(оранжевой/коричневой), со стороны
электропроводки, и штырем 1 электрической
цепи 31-LF7 (черной), со стороны
электропроводки.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новую правую фару.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет





Перейдите к S37



S37: ПРОВЕРЬТЕ НА РАЗМЫКАНИЕ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-LF7 И 31-LF16









 1  Измерьте напряжение между штырем 3 С1041

правой фары, электрической цепи 29S-LF7
(оранжевой/коричневой), со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрической цепи 31-LF7 (черной) и 31-
LF16  (черной) при помощи электрических
схем.  За дополнительной информацией
обратитесь к 700-04-00.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрической цепи 29S-LF7 при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



417-01-103

Наружное освещение 417-01-103



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

PINPOINT-ТЕСТ T: СТОЯНОЧНЫЕ ФОНАРИ, ЗАДНИЕ ФОНАРИ ИЛИ  ЛАМПЫ ОСВЕЩЕНИЯ
НОМЕРНОГО ЗНАКА ГОРЯТ  ПОСТОЯННО





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

T1: ОПРЕДЕЛИТЕ НЕРАБОТАЮЩУЮ ЛАМПУ(Ы)







 1  Ведите положение ON.





 2  Определите неработающую лампу(ы).

    -   Поверните главный переключатель  освещения

в положение "OFF".



• Все лампы освещения номерного знака  горят?



→

→

→

→ Да





Перейдите к T2





→

→

→

→ Нет





Перейдите к T5



T2: ПРОВЕРЬТЕ ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ  ОСВЕЩЕНИЯ







 1  Введите положение OFF.





 2  Отсоедините Главный переключатель

освещения -  C205.





 3  Ведите положение ON.





 4  Проверьте, продолжают ли гореть лампы

освещения номерного знака.



• Все лампы освещения номерного знака  горят?



→

→

→

→ Да





Перейдите к T3





→

→

→

→ Нет



УСТАНОВИТЕ новый главный
переключатель освещения.  За
дополнительной информацией  обратитесь к
700-09-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.

T3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29S-DA2 НА  КОРОТКОЕ ЗАМЫКАНИЕ НА
ИСТОЧНИК ПИТАНИЯ







 1  Введите положение OFF.





 2  Отсоедините Плавкий предохранитель F2.6 (5

A) (CJB).





 3  Ведите положение ON.





 4  Проверьте, продолжают ли гореть лампы

освещения номерного знака.



• Все лампы освещения номерного знака  горят?



→

→

→

→ Да





Перейдите к T4





→

→

→

→ Нет



УСТРАНИТЕ короткое замыкание на
источник питания электрической цепи 29S-
DA2  (оранжевой/коричневой) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.
