417-01-96

Наружное освещение 417-01-96



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



УСТАНОВИТЕ новый левый/правый
плавающий габаритный огонь 2.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет





Перейдите к S24



S24: ПРОВЕРЬТЕ НА РАЗМЫКАНИЕ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-LF19 / 31-LF19B









 1  Измерьте напряжение между штырем 2 C4007 /

C4008 левого/правого плавающего габаритного
огня 2, электрической цепи 29S-LF19
(оранжевой/коричневой) / 29S-LF19B
(оранжевой/коричневой), со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрических цепей 31-LF19 (черной) / 31-
LF19B  (черной) при помощи электрических
схем.  ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрических цепей 29S-LF19 / 29S-LF19B
при помощи  электрических схем.
ПРОВЕРЬТЕ, правильно ли действует
система.

S25: ОПРЕДЕЛИТЕ НЕРАБОТАЮЩИЕ ЛАМПЫ







 1  Определите, расположены ли  неработающие

лампы(а) на левой или на правой  стороне
автомобиля.



• Неработающая лампа расположена на  левой
стороне?



→

→

→

→ Да





Перейдите к S26





→

→

→

→ Нет





Перейдите к S32



S26: ОПРЕДЕЛИТЕ НЕРАБОТАЮЩУЮ ЛАМПУ(Ы)







 1  Определите, работают ли левая фара и  лампа

CAT 6 указателя поворота.



• Не работают обе лампы?



→

→

→

→ Да





Перейдите к S27





→

→

→

→ Нет

417-01-97

Наружное освещение 417-01-97



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



Не работает лампа CAT 6 левого указателя
поворота:

Перейдите к S28





Не работает левая фара:

Перейдите к S30



S27: ПРОВЕРЬТЕ НА РАЗМЫКАНИЕ ЭЛЕКТРИЧЕСКИЕ  ЦЕПИ 29S-LF7 И 29S-LF7A







 1  Введите положение OFF.





 2  Отсоедините Лампа CAT 6 левого указателя

поворота -  C1091.





 3  Ведите положение ON.







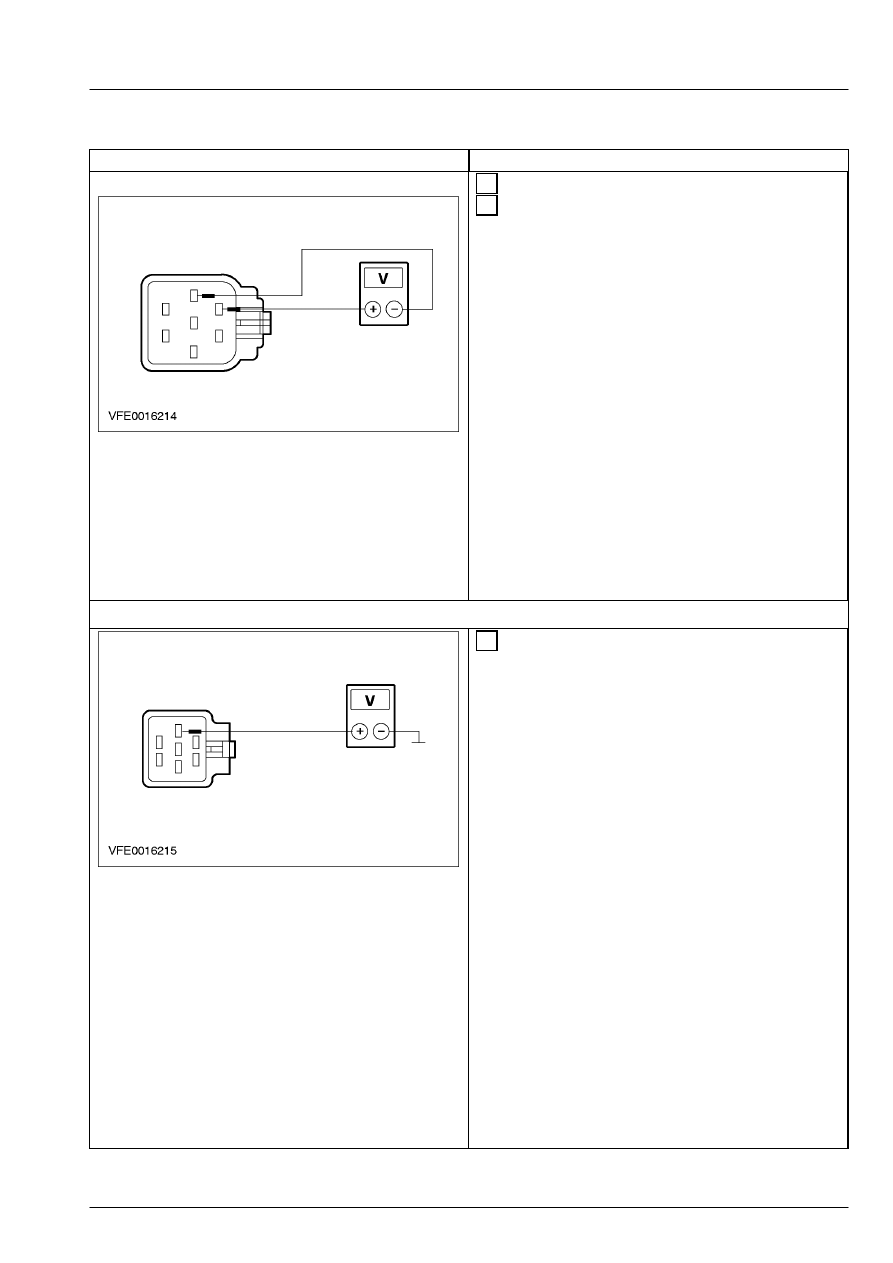

 4  Измерьте напряжение между штырем 3 С1091

лампы CAT 6 левого указателя поворота,
электрической цепи 29S-LF7B
(оранжевой/коричневой), со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление между
соединением S113 и "массой".  За
дополнительной информацией  обратитесь к
700-04-00.  Проверьте, правильно ли
действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрических цепей 29S-LF7
(оранжевой/коричневой) и 29S-LF7A
(оранжевой/коричневой) при помощи
электрических схем.  Проверьте правильно
ли действует  система.

S28: ПРОВЕРЬТЕ НА РАЗМЫКАНИЕ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 29S-LF7B







 1  Введите положение OFF.





 2  Отсоедините Лампа CAT 6 левого указателя

поворота -  C1091.





 3  Ведите положение ON.

417-01-98

Наружное освещение 417-01-98



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 4  Измерьте напряжение между штырем 3 С1091

лампы CAT 6 левого указателя поворота,
электрической цепи 29S-LF7B
(оранжевой/коричневой), со стороны
электропроводки, и штырем 2 электрической
цепи 31-LG11 (черной), со стороны
электропроводки.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новую лампу CAT 6 левого
указателя поворота.  ПРОВЕРЬТЕ, правильно
ли  действует система.



→

→

→

→ Нет





Перейдите к S29



S29: ПРОВЕРЬТЕ НА РАЗМЫКАНИЕ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-LG11









 1  Измерьте напряжение между штырем 3 С1091

лампы CAT 6 левого указателя поворота,
электрической цепи 29S-LF7B
(оранжевой/коричневой), со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрической цепи 31-LG11 (черной) при
помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-04-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрической цепи 29S-LF7B при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

S30: ПРОВЕРЬТЕ НА РАЗМЫКАНИЕ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 29S-LF7







 1  Введите положение OFF.





 2  Отсоедините Левая фара C1021.

417-01-99

Наружное освещение 417-01-99



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ





 3  Ведите положение ON.







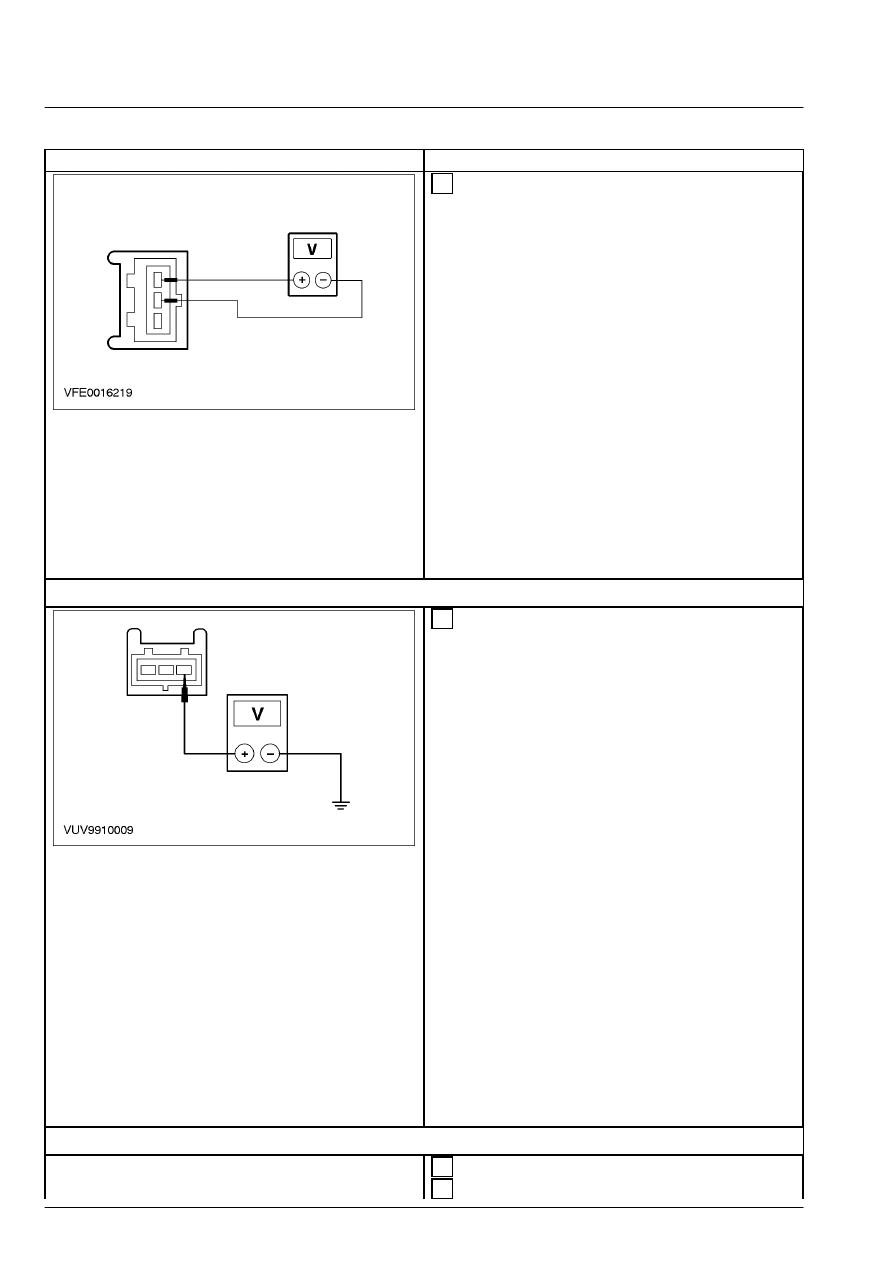

 4  Измерьте напряжение между штырем 3 С1021

левой фары, электрической цепи 29S-LF7
(оранжевой/коричневой), со стороны
электропроводки, и штырем 1 электрической
цепи 31-LF7 (черной), со стороны
электропроводки.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новую левую фару.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет





Перейдите к S31



S31: ПРОВЕРЬТЕ НА РАЗМЫКАНИЕ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-LF7









 1  Измерьте напряжение между штырем 3 С1021

левой фары, электрической цепи 29S-LF7
(оранжевой/коричневой), со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрической цепи 31-LF7 (черной) при
помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-04-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрической цепи 29S-LF7 при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.
