Ford Transit (2001 год). Руководство - часть 526

417-01-88

Наружное освещение 417-01-88



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







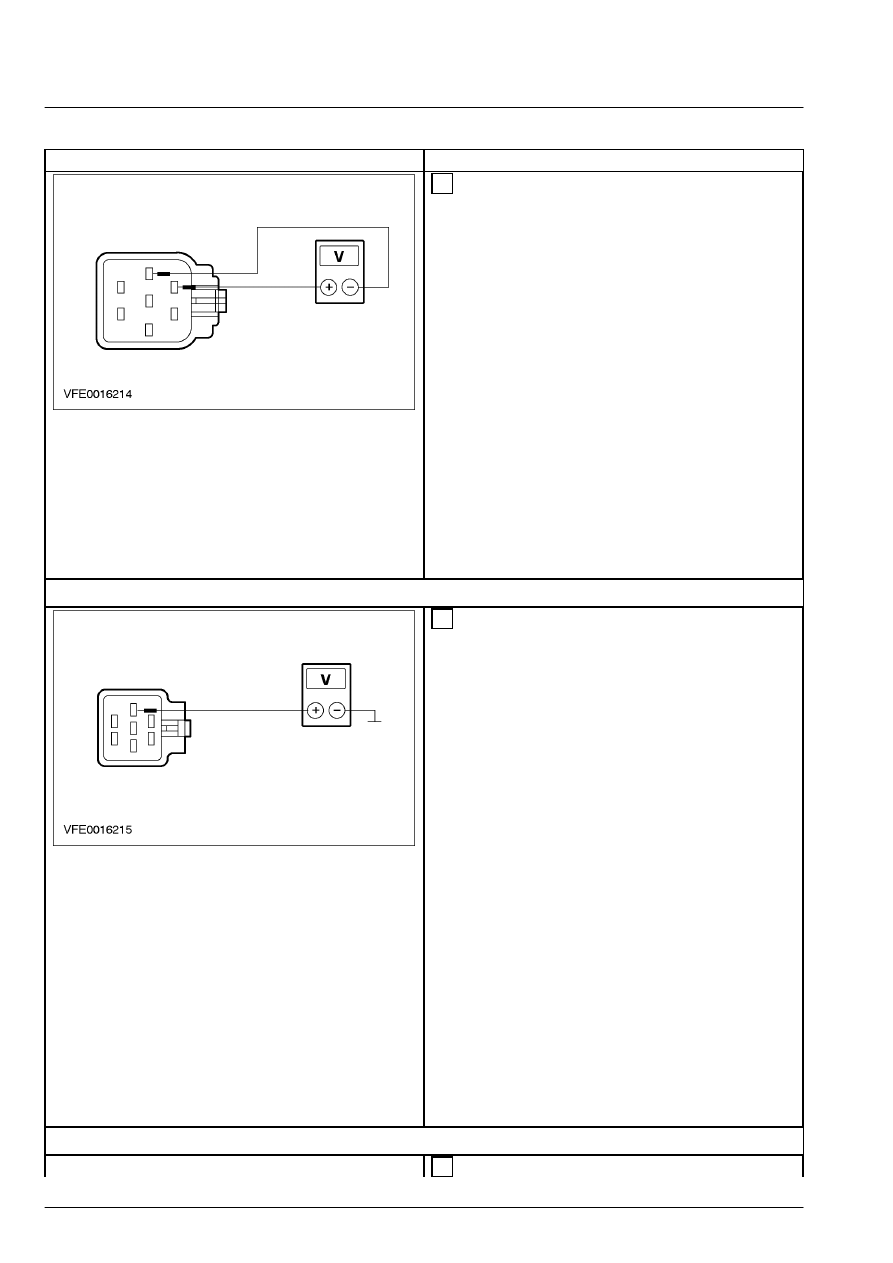

 4  Измерьте напряжение между штырем 3 С1041

правой фары, электрической цепи 29S-LF16
(оранжевой/зеленой), со стороны
электропроводки, и штырем 1 электрической
цепи 31-LF16 (черной), со стороны
электропроводки.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новую правую фару в сборе.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет





Перейдите к S10



S10: ПРОВЕРЬТЕ НА РАЗМЫКАНИЕ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-LF16









 1  Измерьте напряжение между штырем 3 С1041

левой фары в сборе, электрической цепи 29S-
LF16  (оранжевой/зеленой), со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрической цепи 31-LF16 (черной) при
помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-04-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрической цепи 29S-LF16 при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

S11: ОПРЕДЕЛИТЕ НЕРАБОТАЮЩУЮ ЛАМПУ(Ы)







 1  Ведите положение ON.

417-01-89

Наружное освещение 417-01-89



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ





 2  Проверьте визуально, какие лампы  горят.

    -   Поверните главный переключатель  освещения

в положение "PARK".



• Горят только два габаритных огня  крыши?



→

→

→

→ Да



ВОССТАНОВИТЕ электропитание
электрической цепи 29S-LF5A
(оранжевой/зеленой)  при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



Правый передний габаритный огонь  крыши
не работает:

Перейдите к S12





Левый передний габаритный огонь крыши  не
работает:

Перейдите к S14





Один/несколько блоков задних фонарей,
плавающих габаритных огней 1 и плавающих
габаритных огней 2 не работают:

Перейдите к S16





Одна/несколько фар, ламп CAT 6 указателей
поворота не работают:

Перейдите к S25



S12: ПРОВЕРЬТЕ ПРАВЫЙ ПЕРЕДНИЙ ГАБАРИТНЫЙ  ОГОНЬ КРЫШИ







 1  Введите положение OFF.





 2  Отсоедините Правый передний габаритный

огонь  крыши - C493.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 1 С493

правого переднего габаритного огня крыши,
электрической цепи 29S-LF31
(оранжевой/белой),  со стороны
электропроводки, и штырем 2  электрической
цепи 31-LF30 (черной/оранжевой),  со стороны
электропроводки.

    -   Поверните главный переключатель  освещения

в положение "PARK".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новый правый передний
габаритный огонь крыши.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет





Перейдите к S13



417-01-90

Наружное освещение 417-01-90



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

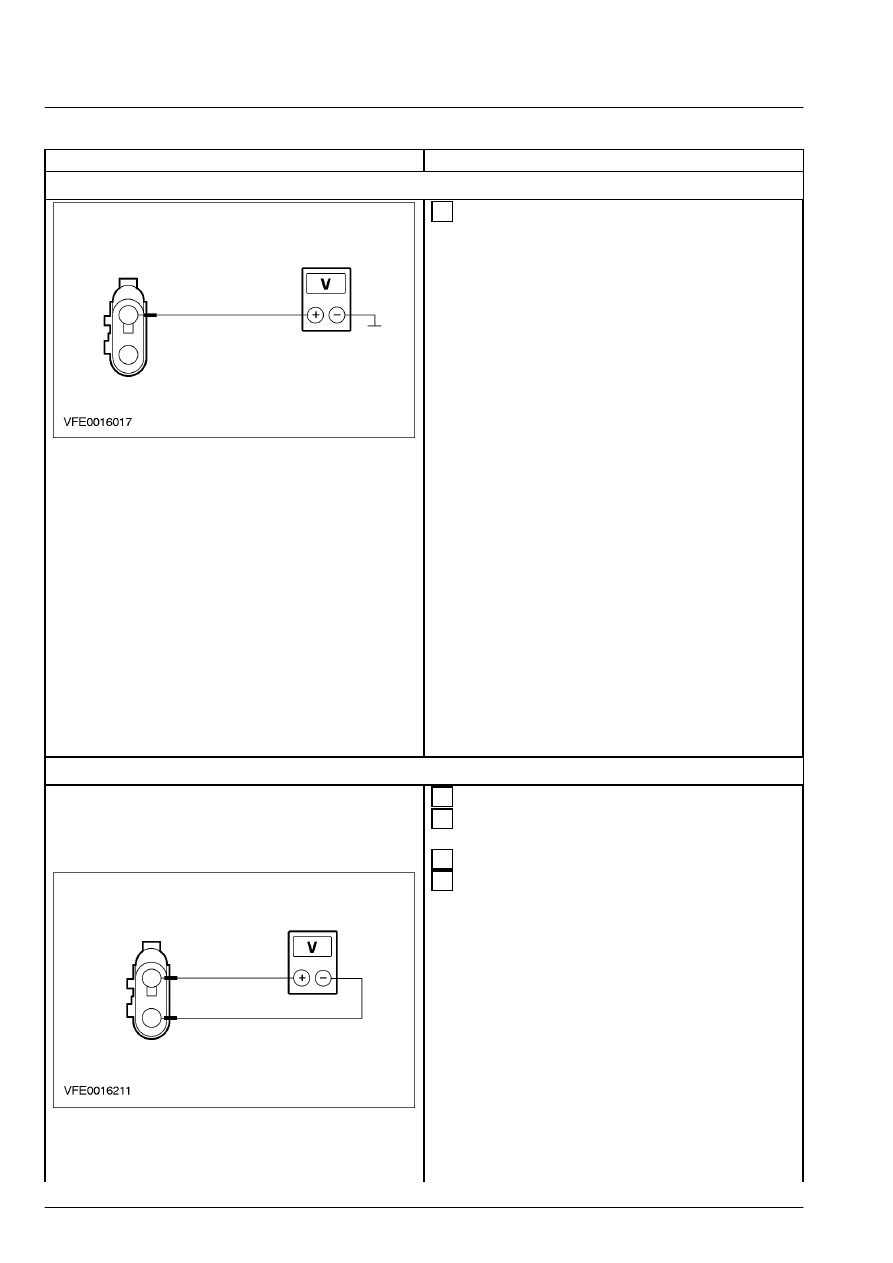

S13: ПРОВЕРЬТЕ НА РАЗМЫКАНИЕ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-LF30









 1  Измерьте напряжение между штырем 1 С493

правого переднего габаритного огня крыши,
электрической цепи 29S-LF31
(оранжевой/белой),  со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрической цепи 31-LF30
(черной/оранжевой)  при помощи
электрических схем.  За дополнительной
информацией  обратитесь к 700-04-00.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрической цепи 29S-LF31
(оранжевой/белой)  при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

S14: ПРОВЕРЬТЕ ЛЕВЫЙ ПЕРЕДНИЙ ГАБАРИТНЫЙ  ОГОНЬ КРЫШИ







 1  Введите положение OFF.





 2  Отсоедините Левый передний габаритный огонь

крыши - C492.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 1 С492

левого переднего габаритного огня крыши,
электрической цепи 29S-LF30 (оранжевой), со
стороны электропроводки, и штырем 2
электрической цепи 31-LF30
(черной/оранжевой),  со стороны
электропроводки.

    -   Поверните главный переключатель  освещения

в положение "PARK".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да

417-01-91

Наружное освещение 417-01-91



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



УСТАНОВИТЕ новый левый передний
габаритный огонь крыши.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет





Перейдите к S15



S15: ПРОВЕРЬТЕ НА РАЗМЫКАНИЕ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-LF30









 1  Измерьте напряжение между штырем 1 С492

левого переднего габаритного огня крыши,
электрической цепи 29S-LF30 (оранжевой), со
стороны электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрической цепи 31-LF30
(черной/оранжевой)  при помощи
электрических схем.  За дополнительной
информацией  обратитесь к 700-04-00.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрической цепи 29S-LF30 при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

S16: ОПРЕДЕЛИТЕ НЕРАБОТАЮЩУЮ ЛАМПУ(Ы)







 1  Проверьте визуально, какие лампы не

работают.

    -   Поверните главный переключатель  освещения

в положение "PARK".



• Все блоки задних фонарей, плавающие
габаритные огни 1 и плавающие габаритные  огни
2 не работают?



→

→

→

→ Да



ВОССТАНОВИТЕ электропитание
электрических цепей 29S-LF29
(оранжевой/желтой)  и 29S-LF5A
(оранжевой/зеленой) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



Один блок задних фонарей не работает:

Перейдите к S17
