417-01-84

Наружное освещение 417-01-84



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ОТРЕМОНТИРУЙТЕ электрическую цепь
29S-LF5A (оранжевую/зеленую) и 29S-LF29
(оранжевую/зеленую) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



Левый блок задних фонарей не работает:

Перейдите к S3





Правый блок задних фонарей не  работает:

Перейдите к S5





Левая фара не работает:

Перейдите к S7





Правая фара не работает:

Перейдите к S9



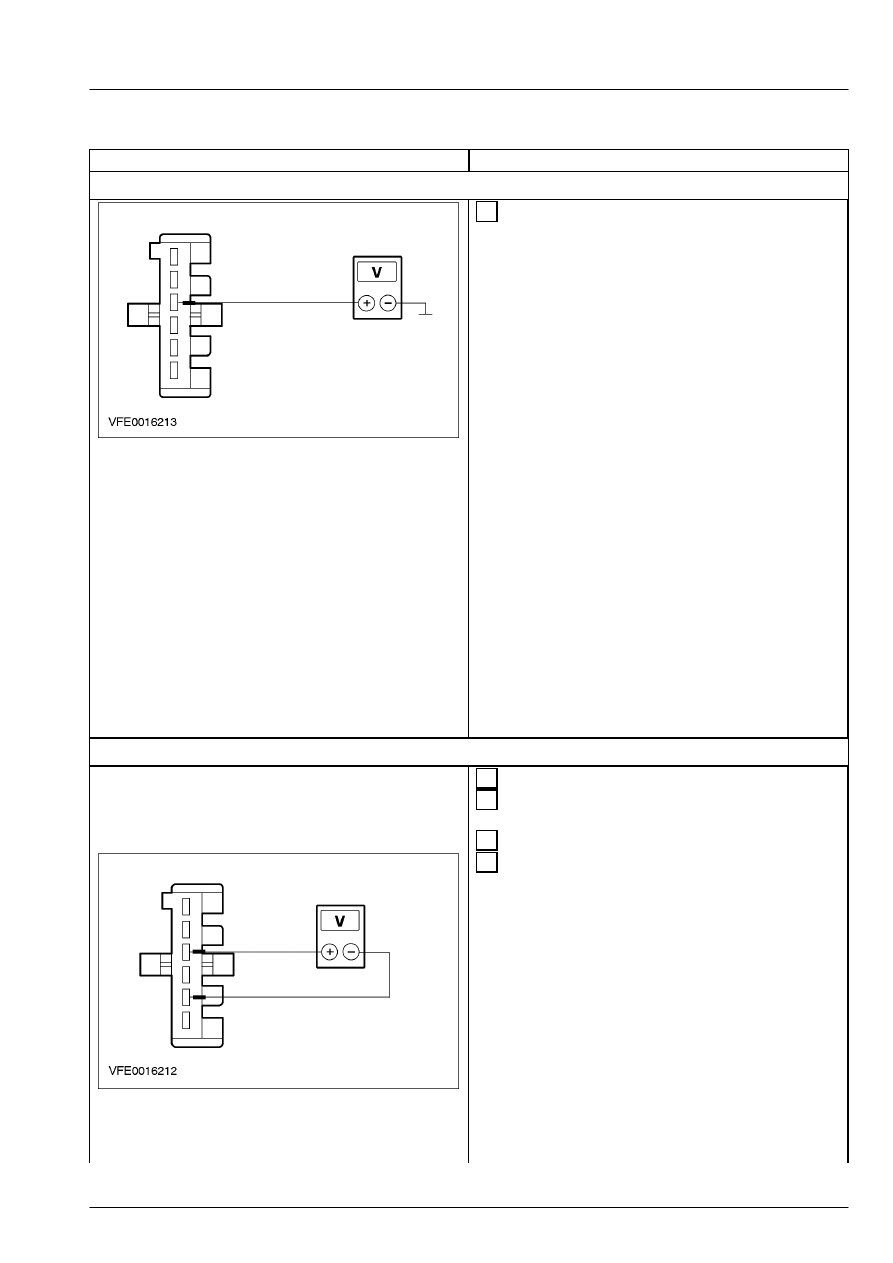

S3: ПРОВЕРЬТЕ ЛЕВЫЙ БЛОК ЗАДНИХ  ФОНАРЕЙ







 1  Введите положение OFF.





 2  Отсоедините Левый блок задних фонарей -

C414.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 4 С414

левого блока задних фонарей, электрической
цепи 29S-LF23 (оранжевой), со стороны
электропроводки, и штырем 2 электрической
цепи 31-LF23 (черной/оранжевой), со стороны
электропроводки.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новый левый блок задних
фонарей.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет





Перейдите к S4



417-01-85

Наружное освещение 417-01-85



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

S4: ПРОВЕРЬТЕ НА РАЗМЫКАНИЕ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-LF23









 1  Измерьте напряжение между штырем 4 С414

левого блока задних фонарей, электрической
цепи 29S-LF23 (оранжевой), со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрической цепи 31-LF23
(черной/оранжевой)  при помощи
электрических схем.  За дополнительной
информацией  обратитесь к 700-04-00.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрической цепи 29S-LF23 при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

S5: ПРОВЕРЬТЕ ПРАВЫЙ БЛОК ЗАДНИХ  ФОНАРЕЙ







 1  Введите положение OFF.





 2  Отсоедините Правый блок задних фонарей -

C417.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 4 С417

правого блока задних фонарей,  электрической
цепи 29S-LF24 (оранжевой/черной),  со стороны
электропроводки, и штырем 2  электрической
цепи 31-LF24 (черной), со стороны
электропроводки.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да

417-01-86

Наружное освещение 417-01-86



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



УСТАНОВИТЕ новый правый блок задних
фонарей.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет





Перейдите к S6



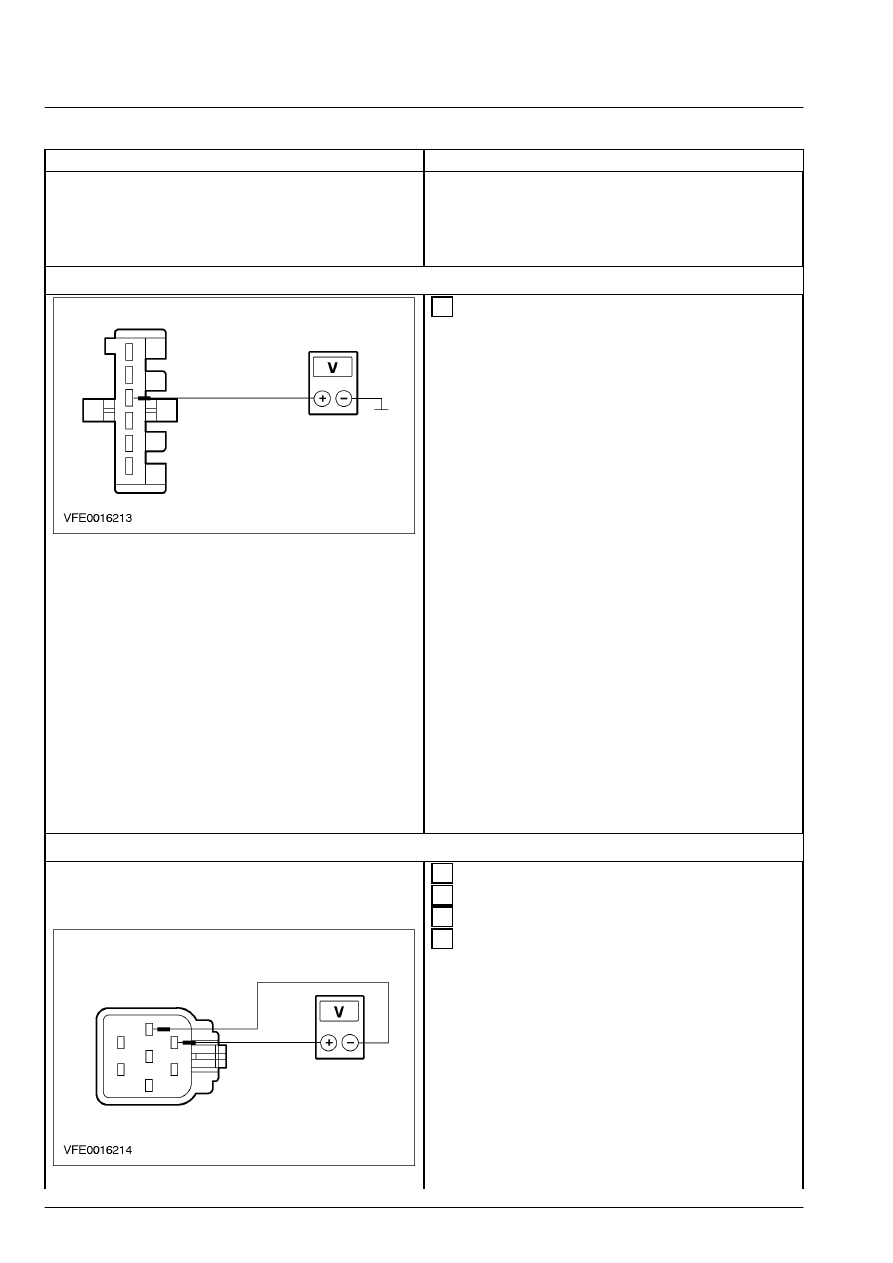

S6: ПРОВЕРЬТЕ НА РАЗМЫКАНИЕ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-LF24









 1  Измерьте напряжение между штырем 4 С417

правого блока задних фонарей,  электрической
цепи 29S-LF24 (оранжевой/черной),  со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрической цепи 31-LF24 (черной) при
помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-04-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрической цепи 75S-LF24
(желтой/зеленой) и  29S-LF24 при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

S7: ПРОВЕРЬТЕ ЛЕВУЮ ФАРУ







 1  Введите положение OFF.





 2  Отсоедините Левая фара - C1021.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 3 С1021

левой фары, электрической цепи 29S-LF7
(оранжевой/коричневой), со стороны
электропроводки, и штырем 1 электрической
цепи 31-LF7 (черной), со стороны
электропроводки.

417-01-87

Наружное освещение 417-01-87



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новую левую фару в сборе.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет





Перейдите к S8



S8: ПРОВЕРЬТЕ НА РАЗМЫКАНИЕ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-LF7









 1  Измерьте напряжение между штырем 3 С1021

левой фары в сборе, электрической цепи 29S-
LF7  (оранжевой/коричневой), со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрической цепи 31-LF7 (черной) при
помощи  электрических схем.  За
дополнительной информацией  обратитесь к
700-04-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрической цепи 29S-LF7 при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

S9: ПРОВЕРЬТЕ ПРАВУЮ ФАРУ







 1  Введите положение OFF.





 2  Отсоедините Правая фара - C1041.





 3  Ведите положение ON.
