Наружное освещение 417-01-92



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



Оба плавающих габаритных огня 1 не
работают:

Перейдите к S19





Один плавающий габаритный огонь 1 не
работает:

Перейдите к S20





Оба плавающих габаритных огня 2 не
работают:

Перейдите к S22





Один плавающий габаритный огонь 2 не
работает:

Перейдите к S23



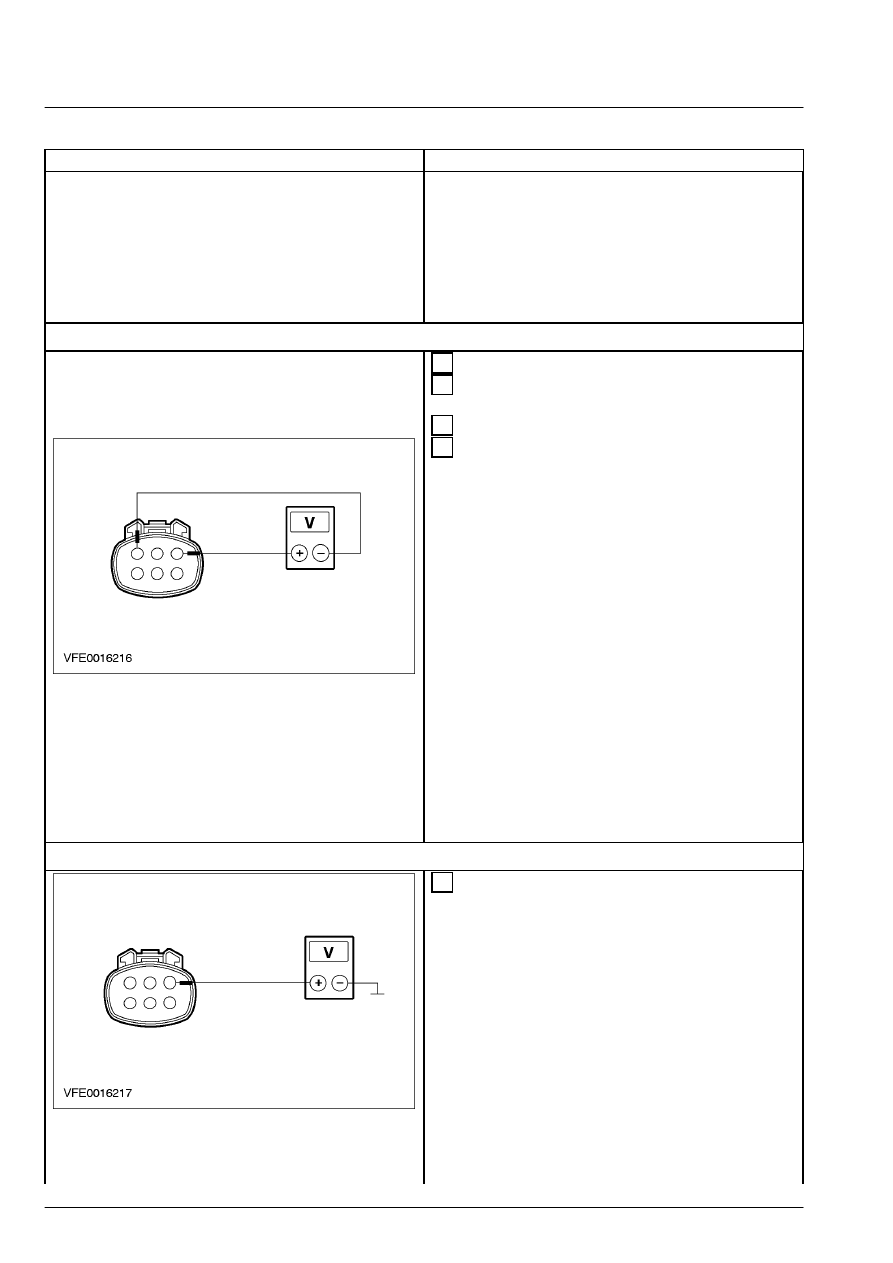

S17: ПРОВЕРЬТЕ ЛЕВЫЙ / ПРАВЫЙ БЛОК ЗАДНИХ  ФОНАРЕЙ







 1  Введите положение OFF.





 2  Отсоедините Левый блок задних фонарей - C498

/ Правый  блок задних фонарей - C499.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 3 C498 /

C499 левого/правого блока задних фонарей,
электрической цепи 29S-LF23 (оранжевой) /
29S-LF24  (оранжевой/черной), со стороны
электропроводки, и штырем 1 электрической
цепи 31-LF23 (черной) / 31-LF24 (черной), со
стороны  электропроводки.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новый левый/правый блок
задних фонарей.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет





Перейдите к S18



S18: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-LF23 /  31-LF24 НА РАЗМЫКАНИЕ









 1  Измерьте напряжение между штырем 3 C498 /

C499 левого/правого блока задних фонарей,
электрической цепи 29S-LF23 (оранжевой) /
29S-LF24  (оранжевой/черной), со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да

417-01-93

Наружное освещение 417-01-93



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ВОССТАНОВИТЕ заземление
электрической цепи 31-LF23 (черной) / 31-
LF24  (черной) при помощи электрических
схем.  ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрической цепи 29S-LF23 / 29S-LF24 при
помощи  электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

S19: ПРОВЕРЬТЕ НА РАЗМЫКАНИЕ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 29S-LF5B







 1  Введите положение OFF.





 2  Отсоедините Левый плавающий габаритный

огонь 1 -  C4005.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 2 С4005

левого плавающего габаритного огня 1,
электрической цепи 29S-LF19
(оранжевой/коричневой), со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрических цепей 31-LF19A (черной) и
31-LF1D  (черной/желтой) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрической цепи 29S-LF5B
(оранжевой/зеленой)  при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

S20: ПРОВЕРЬТЕ ЛЕВЫЙ/ПРАВЫЙ ПЛАВАЮЩИЙ  ГАБАРИТНЫЙ ОГОНЬ 1







 1  Введите положение OFF.





 2  Отсоедините Левый/правый плавающий

габаритный  огонь 1 - C4005 / C4006.





 3  Ведите положение ON.

417-01-94

Наружное освещение 417-01-94



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







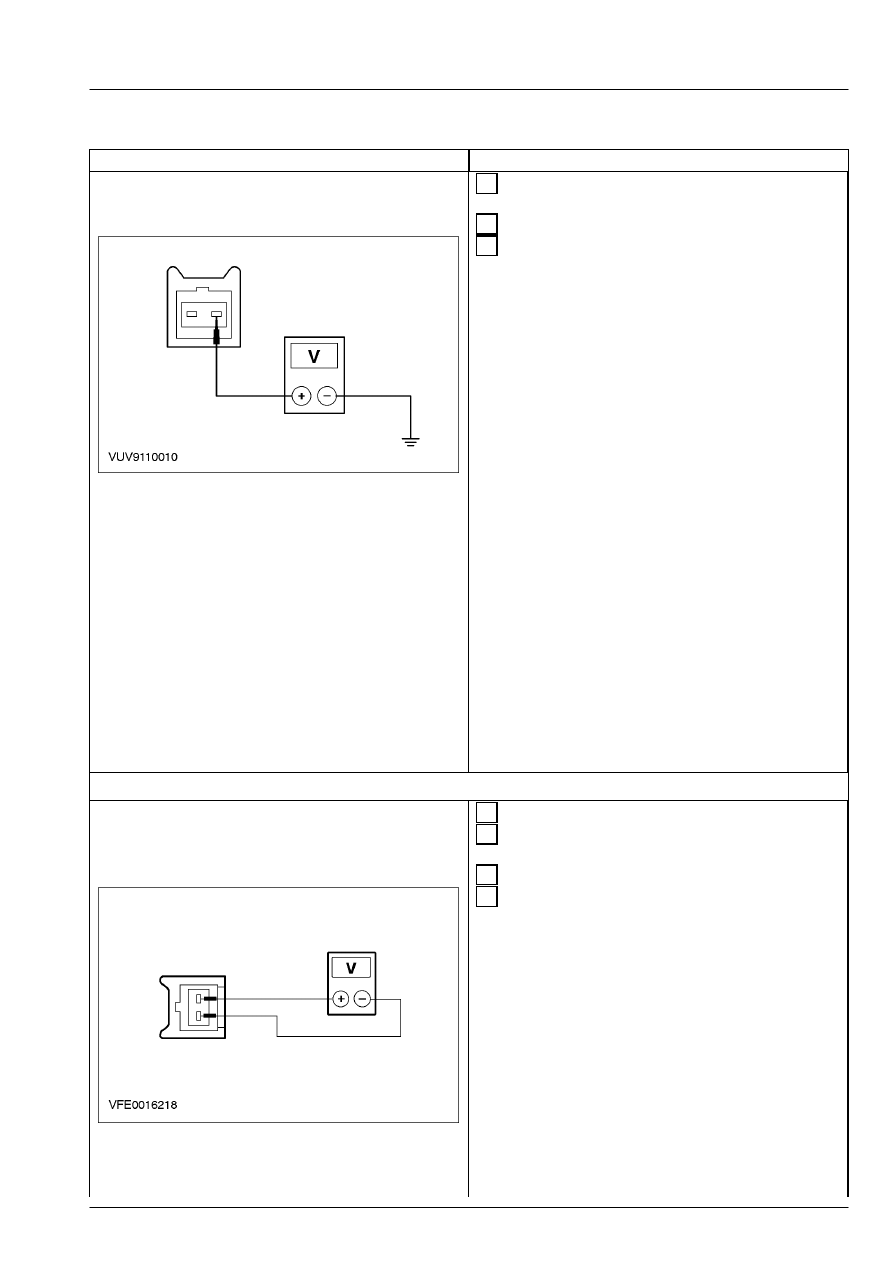

 4  Измерьте напряжение между штырем 2 C4005 /

C4006 левого/правого плавающего габаритного
огня 1, электрической цепи 29S-LF19
(оранжевой/коричневой) / 29S-LF19B
(оранжевой/коричневой), со стороны
электропроводки, и штырем 1 электрической
цепи 31-LF19 (черной) / 31-LF19B (черной), со
стороны  электропроводки.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новый левый/правый
плавающий габаритный огонь 1.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет





Перейдите к S21



S21: ПРОВЕРЬТЕ НА РАЗМЫКАНИЕ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 31-LF19 / 31-LF19B









 1  Измерьте напряжение между штырем 2 C4005 /

C4006 левого/правого плавающего габаритного
огня 1, электрической цепи 29S-LF19
(оранжевой/коричневой) / 29S-LF19B
(оранжевой/коричневой), со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрических цепей 31-LF19 (черной) / 31-
LF19B  (черной) при помощи электрических
схем.  ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрических цепей 29S-LF19 / 29S-LF19B
при помощи  электрических схем.
ПРОВЕРЬТЕ, правильно ли действует
система.

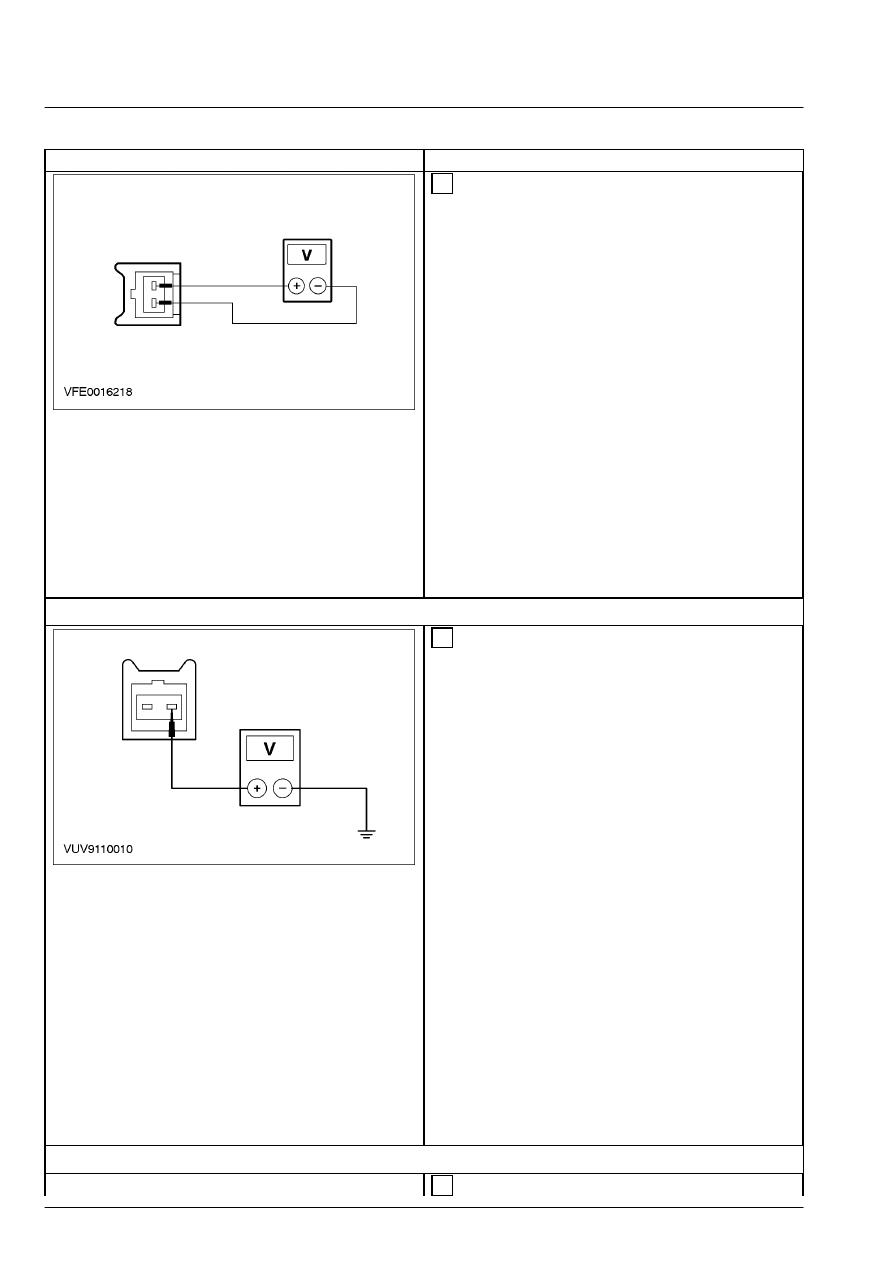

S22: ПРОВЕРЬТЕ НА РАЗМЫКАНИЕ ЭЛЕКТРИЧЕСКУЮ  ЦЕПЬ 29S-LF5C И 29S-LF5B







 1  Введите положение OFF.

417-01-95

Наружное освещение 417-01-95



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ





 2  Отсоедините Левый плавающий габаритный

огонь 2 -  C4007.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 2 С4007

левого плавающего габаритного огня 2,
электрической цепи 29S-LF19
(оранжевой/коричневой), со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ заземление
электрических цепей 31-LF19A (черной) и
31-LF19  (черной/коричневой) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрических цепей 29S-LF5C
(оранжевой/зеленой) и 29S-LF5B
(оранжевой/зеленой) при помощи
электрических схем.  ПРОВЕРЬТЕ,
правильно ли действует  система.

S23: ПРОВЕРЬТЕ ЛЕВЫЙ/ПРАВЫЙ ПЛАВАЮЩИЙ  ГАБАРИТНЫЙ ОГОНЬ 2







 1  Введите положение OFF.





 2  Отсоедините Левый/правый плавающий

габаритный  огонь 2 - C4007 / C4008.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 2 C4007 /

C4008 левого/правого плавающего габаритного
огня 2, электрической цепи 29S-LF19
(оранжевой/коричневой) / 29S-LF19B
(оранжевой/коричневой), со стороны
электропроводки, и штырем 1 электрической
цепи 31-LF19 (черной) / 31-LF19B (черной), со
стороны  электропроводки.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да
