Наружное освещение 417-01-144



ОБЩИЕ ПРОЦЕДУРЫ

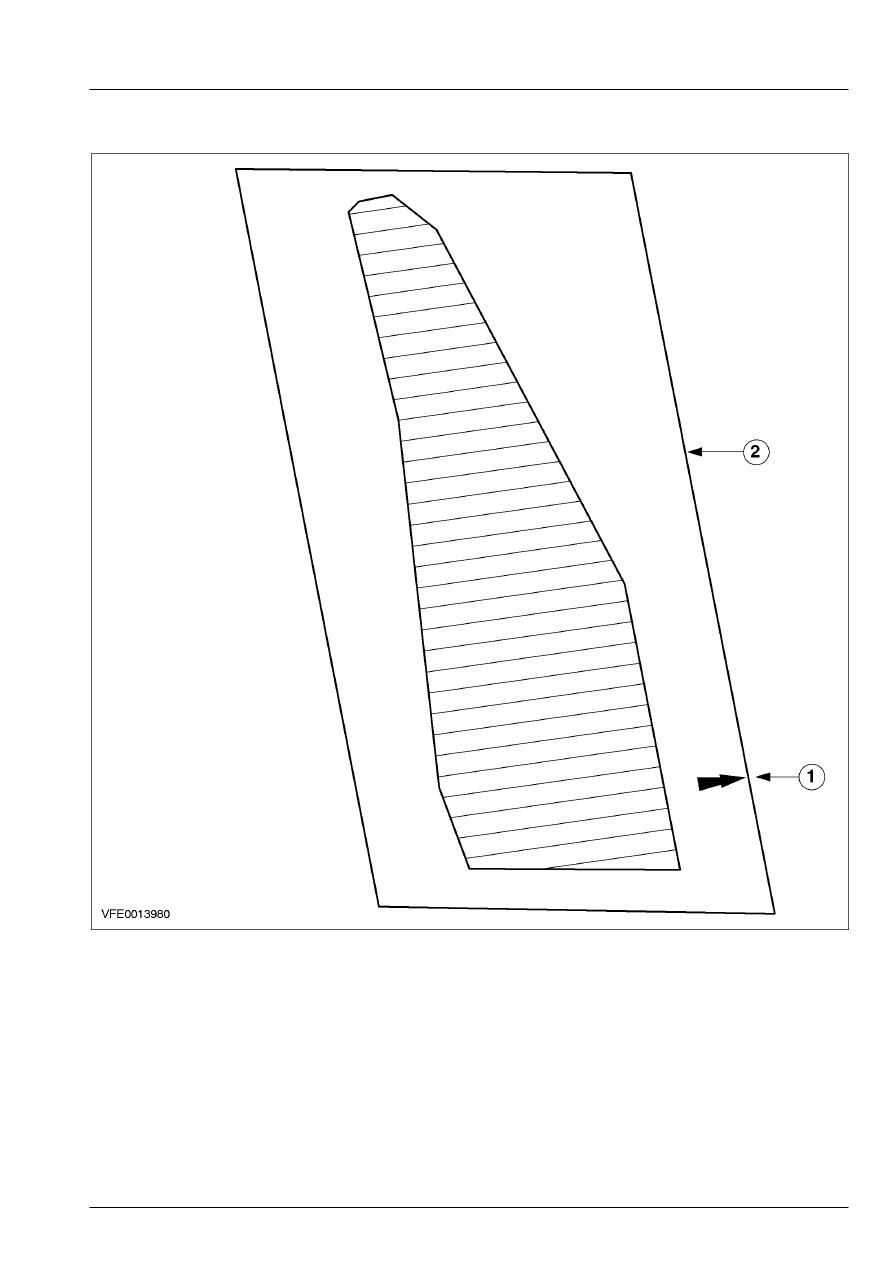

16.  Пояснения к шаблонам.

        •  Автомобиль с правосторонним

управлением, правая фара.

       1. Точка совмещения
       2. Кромка совмещения

417-01-145

Наружное освещение 417-01-145



ОБЩИЕ ПРОЦЕДУРЫ

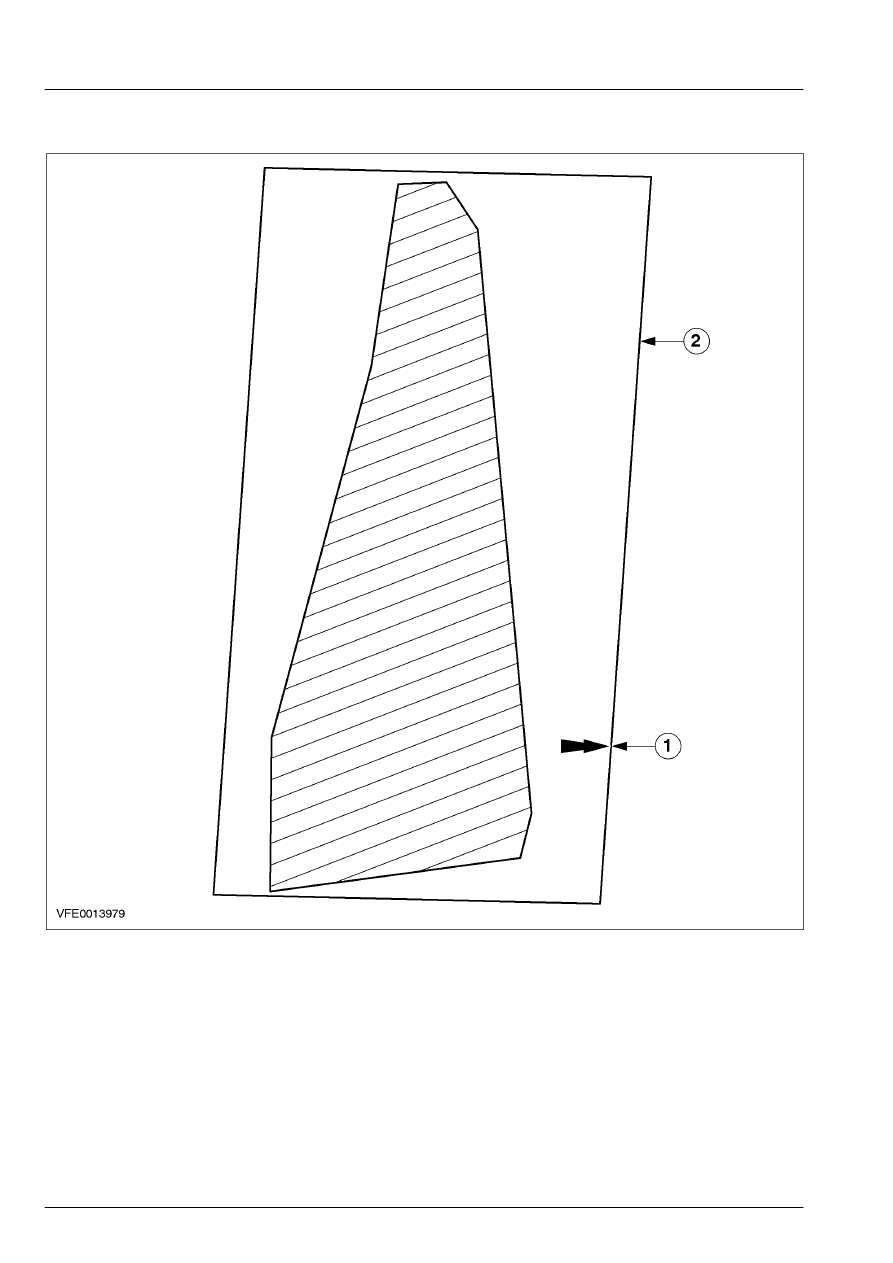

18.  Пояснения к шаблонам.

        •  Автомобиль с правосторонним

управлением, левая фара.

       1. Точка совмещения
       2. Кромка совмещения

417-01-146

Наружное освещение 417-01-146



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

Фара в сборе (32 115 0)



Снятие

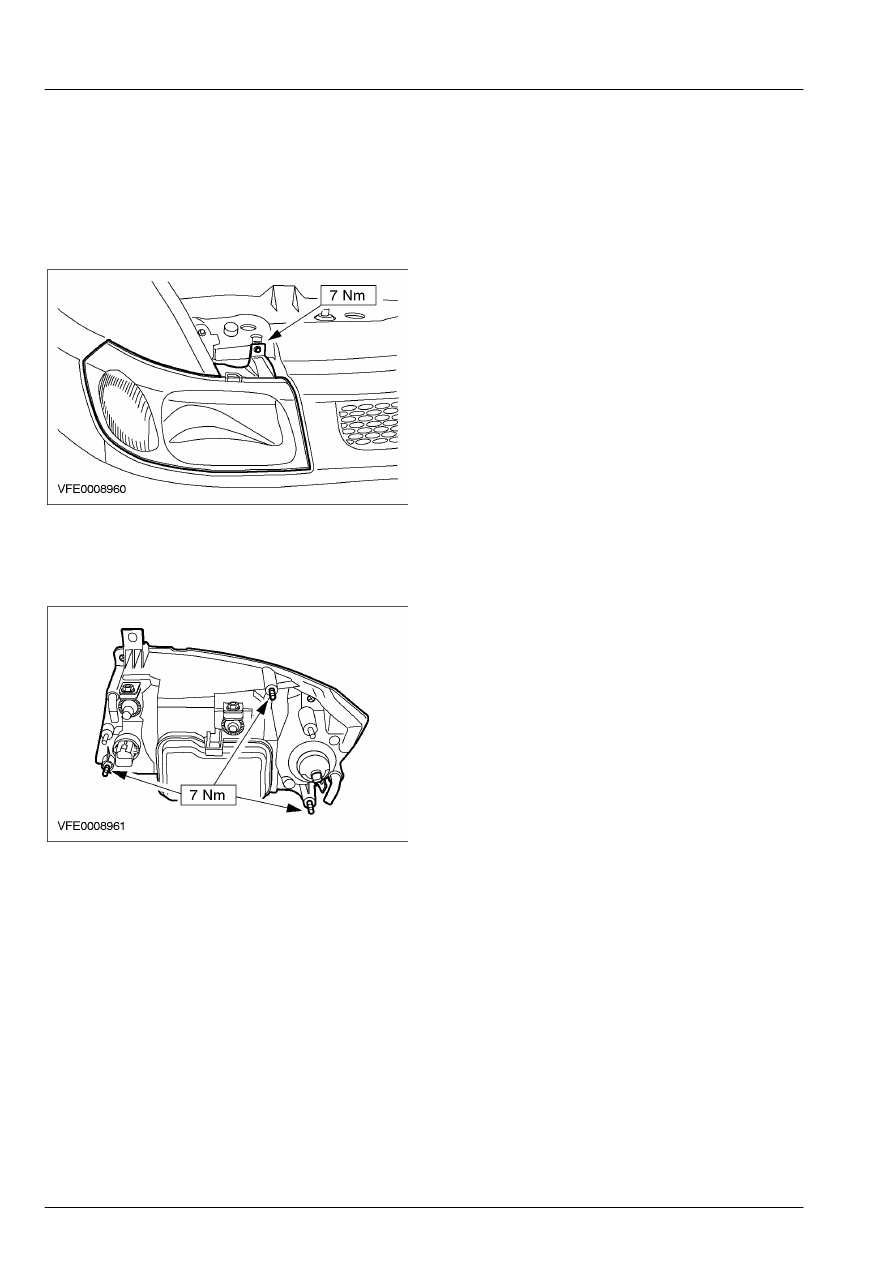

1.  Вывинтите крепежный винт фары в  сборе.









2.  Снимите фару в сборе (для наглядности

фара в сборе показана в снятом  положении).

        •  Рассоедините электрические  разъемы.







Установка

1. ПРИМЕЧАНИЕ: Очищайте рассеиватель фары

только  влажной тряпкой.  Это исключает
образование  электростатического разряда,
который может  притягивать пыль к
пластиковому  рассеивателю.

    При установке выполните процедуру

снятия в обратной последовательности.

 2.  Отрегулируйте фары.

За дополнительной

информацией обратитесь к главе
Регулировка фар имеющейся в этом разделе.



417-01-147

Наружное освещение 417-01-147



СНЯТИЕ И УСТАНОВКА



Электродвигатель коррекции наклона света фар (32 650 0)



Снятие



1.  Снимите фару в сборе.

За

дополнительной информацией обратитесь к
главе Фара в сборе имеющейся в этом
разделе.

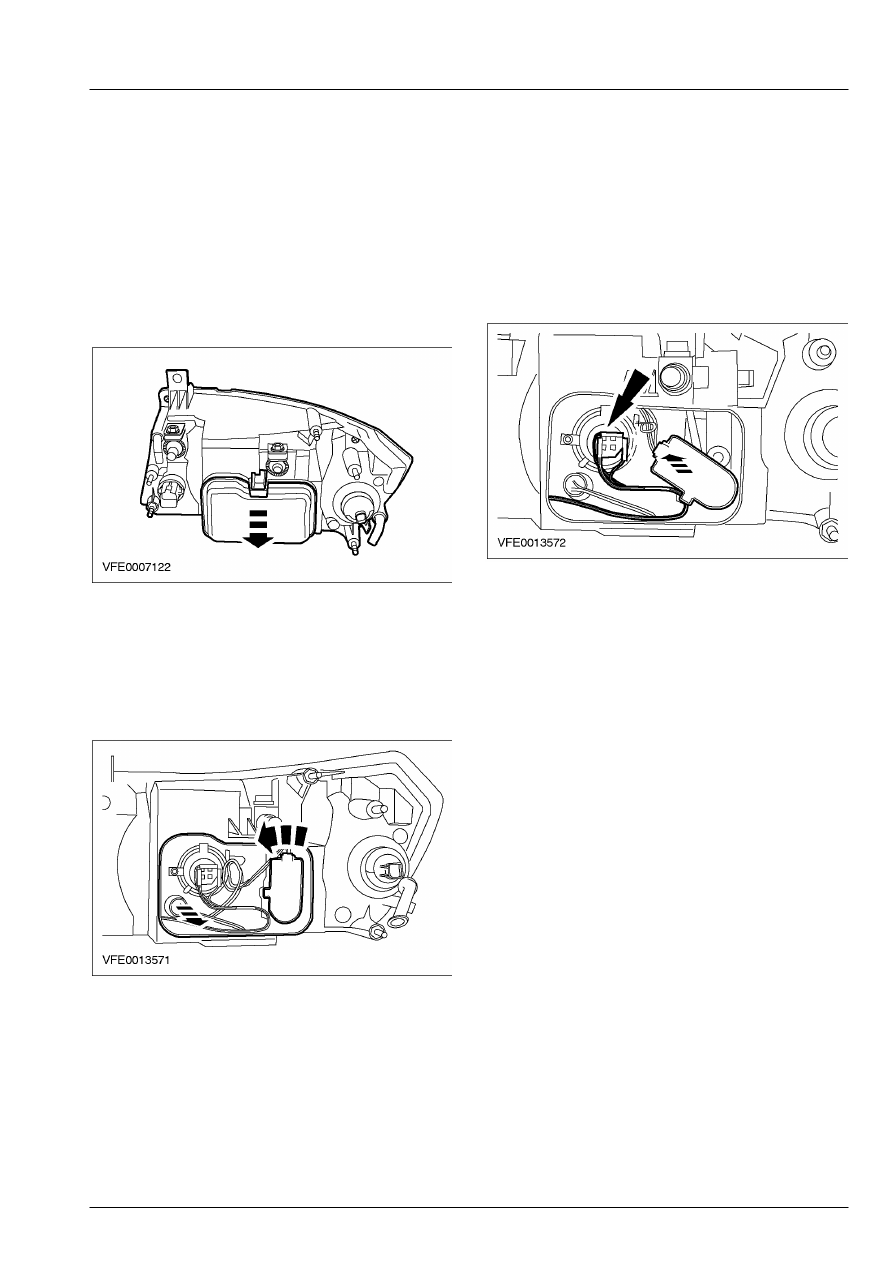

 2.  Снимите крышку в задней части фары.









3.  Разблокируйте электродвигатель

корректора наклона света фар.

        •  Поверните электродвигатель корректора

против часовой стрелки в горизонтальное
положение, одновременно с этим поднимая
отражатель под патроном лампы фары.









4.  Снимите электродвигатель корректора

наклона света фар.

        •  Надавите на электродвигатель, чтобы

отсоединить вал от кронштейна  отражателя.

        •  Рассоедините электрический разъем.







Установка



1.  При установке выполните процедуру

снятия в обратной последовательности.
